本帖最后由 001 于 2019-10-9 20:45 编辑
. T# U" K) {5 D) g( C' u9 c- p3 Y2 H0 m( S
图一
图二
4 V$ @1 w9 {& d2 {8 S# r1 |+ U
1 M: |1 H1 l; ]0 W% R0 \- b

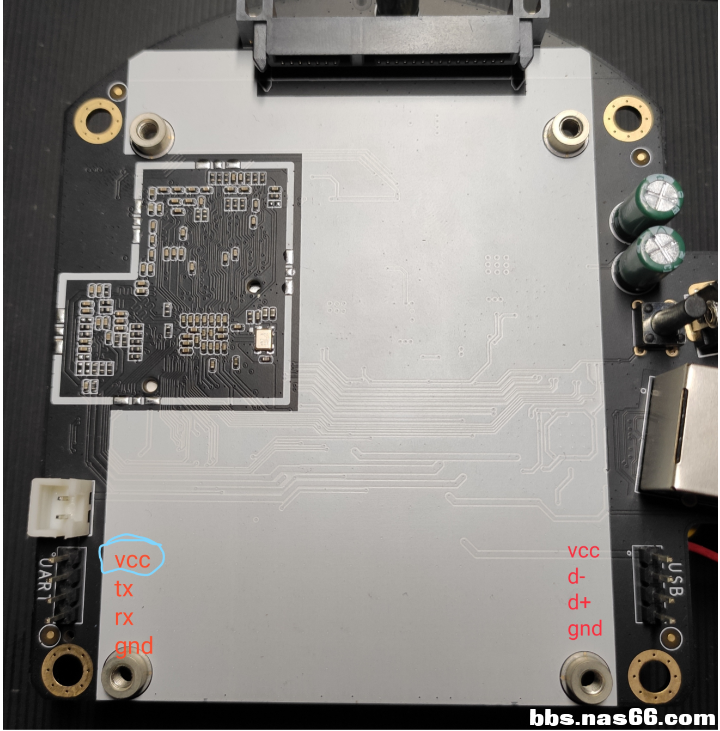

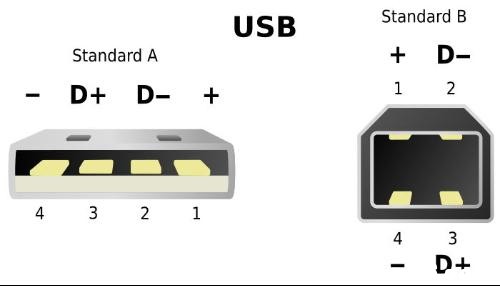

8 }, Z: C& i/ _2 H% n如图第一张图片是猫盘的TTL接线顺序。 第二涨图片是U盘的图示(图二左为母右为公,这个不重要,主要分清楚那个绿色或者白的的就行!
) y/ [* v$ k: q- [2 {5 K, h# G7 E' y/ ^
图一左边是接TTL的,VCC圈出来了不要接,然后其中的tx和rx到TTL哪里是需要两个对调连接,因为一个负责发送一个负责接收所以这两个需要把猫盘和TTL哪里反着接这个两根线就行。gnd直连就行
$ J# ~" L8 U$ i
9 ` C a+ i0 ?3 _) {( E- c7 c# P* c- F然后图二是接U盘的,必须一一对应的接,也就是vcc,d-,d+,gnd。这4根线要两端接法一致!5 X' }0 l, E }& Q3 m& F6 W4 c* |

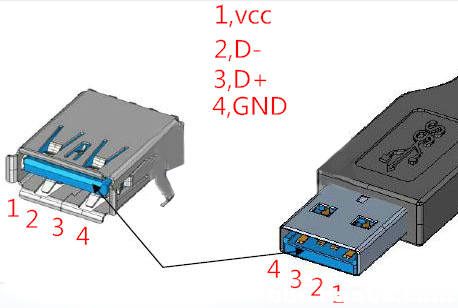

4 t! Z1 j; ` a& ? g" E$ H4 F关于那个U盘母座或者公头!下面给一张图片,只需要对着白色的档口一一对应就行!(白色档口的意思是对比实物图那个那个是那一边的缺口!)只要接一个USB灯能亮就说明正确!只需要对这个顺序就行,也不需要你去分什么公母!按照图中的那个缺口去接就行了!
- l) _0 _8 G) M- |) a
. N; w3 ^# c) Y k( d' V$ l
" K' v& N; Y4 S+ u
) G" e1 e9 O t
, l) _" P+ S" A" h1 q7 @ |
