猫盘 (ARMADA A3720) 刷机教程(搬运)

[复制链接]

22

主题

230

回帖

1028

积分

中级渣柚V3

积分
1028
picc745514 发表于 2019-10-1 08:52:21 | 显示全部楼层 |阅读模式 IP:–四川–成都 电信
本帖最后由 picc745514 于 2019-10-1 09:11 编辑
  E4 i+ \- d! v7 w& w3 B3 z. v$ k0 Y5 e
违规没有?版主。。。。。1 f0 _# B8 J9 r
原作者 hanwckf 原地址https://www.jianshu.com/p/77e529fb35f9- {# D6 [) Y) }1 e1 W; g
简介
猫盘又是一款矿难机,配置如下
  • CPU: Marvell ARMADA A3720 1.0Ghz 2xCortex-A53
  • RAM: 512M DDR3
  • eMMC: 8G HS200
  • 网络: Marvell 88e1512 千兆phy
  • 外设: 原生SATA,主板引出USB2.0和TTL,带1个风扇和aw2013控制的三色LED
  • 电源: 5V3A
    3 J5 I" n8 ~" O- o$ S0 s* k  b
由于espressobin开发板的配置与本机器比较接近,所以内核是通用的,但是需要适配dts,适配好的dts请看参考资料里面的Github仓库
Marvell目前提供有4.4和4.14的bsp内核(猫盘原厂固件就是4.4bsp内核),另外linux主线内核对armada的支持也不错,espressobin的armbian固件就是采用主线内核(4.19 LTS),我会尽快更新build-catdrive加入4.19内核的armbian固件(此固件不重新编译内核,仅适配dtb,因此phy的LED不会闪烁,三色LED也不工作)
在build-catdrive中的其他固件均采用Marvell的4.14 bsp内核,已经加入了aw2013的驱动,LED正常工作,可以通过sysfs控制,在系统poweroff之后LED熄灭。另外网口的LED灯也会闪烁。
猫盘通过spi nor flash启动的,rootfs放在emmc中,若不慎刷砖,只需用编程器刷spi flash即可救砖
原厂的uboot无法保存环境变量(复位后自动恢复默认env),因此需要刷入新的uboot,然后在新uboot中启动U盘/硬盘的临时系统,最后将新的rootfs镜像写入emmc

资料下载(刮刮码)
  • flash-image.bin https://github.com/hanwckf/bl-armada-3720/releases/tag/v2019-07-22
  • img镜像 https://github.com/hanwckf/build-catdrive/releases/tag/v2019-09-17
  • 原厂资料备份,提取码: qc7c https://pan.baidu.com/s/1yikyr60_VpbHhOgpH8crgw
    ) u+ @% z% D  O/ g4 t$ U, m

准备工作
  • 空的2.5寸硬盘(需要移动硬盘盒或者易驱线)或U盘(需要将USB母座接到主板上的USB排针上,见下图)
  • USB转TTL线,如ch340等,按下图接线,波特率为115200,注意千万别接VCC" G& Z( S9 u) m6 o% m5 n. b

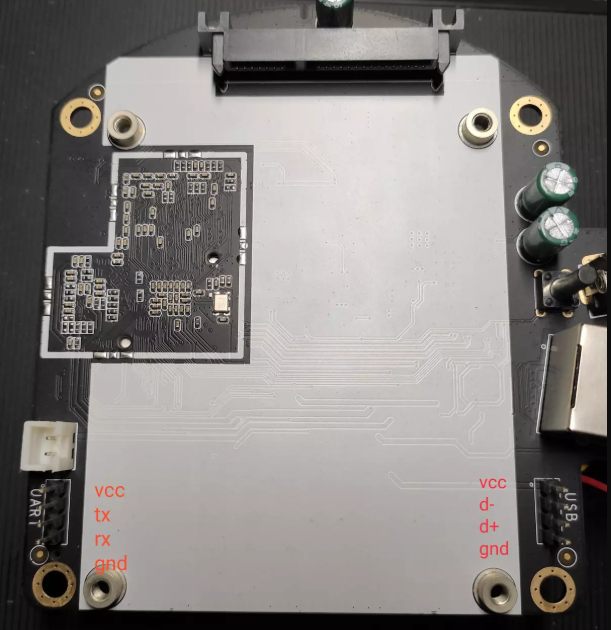

1.png 6 I$ c- u1 }! R9 X/ R- v# [% g: I
4 O; E5 ~% E' B. ?# m
UART与USB排针4 G/ R' T# n9 h  m
6 J$ T" f) x) o7 o3 h# A. B5 ~! Q

刷入uboot: 方法1
  • U盘/硬盘格式化为mbr的ext4或fat32分区,将flash-image.bin复制到其根目录下,然后插到猫盘上
    ( [, t9 M& e. e% _接好TTL后上电,在倒计时结束前反复按回车进入原厂uboot5 Q1 ?, k3 }- B9 Y! d( O
    在uboot控制台依次输入以下命令:
    + v0 Y. I) {0 Z7 M4 \* N
setenv bootargs "console=ttyMV0,115200 root=/dev/mmcblk0p1 rootwait rw init=/bin/sh"ext4load mmc 0:1 0x1000000 boot/armada-3720-customer0.dtb" o, `& ]; a6 z3 T& N+ c1 v4 \
ext4load mmc 0:1 0x2000000 boot/Image; D' T+ @* W% y& q
booti 0x2000000 - 0x10000002 J; U4 }" Z! A( n7 A! u
等待系统启动完成进入无需登陆的shell
  • 进入shell后依次输入以下命令(这一步是把flash-image.bin复制到emmc的第2分区上)
    6 X! a0 i6 y# ~当同时插入U盘和硬盘的时候,有可能需要挂载/dev/sdb1
    ' v! B, d6 |7 F% c+ E6 \( P7 D+ O8 x
mount -t proc /proc
6 {* o' S4 ]) R* }$ Y! ~8 Imount /dev/mmcblk0p2 /media
1 S# J3 w6 m2 H% G# C8 c1 B$ F( |" I" \mount /dev/sda1 /mnt
7 S, T, o0 G2 h6 Z7 M; `  Xcp -f /mnt/flash-image.bin /media% X+ w3 P" j9 s" n+ p3 \( `' X
umount /media
6 {! Y9 v5 Q; D- c, [: O' j! k7 H2 bumount /mnt

5 k" S5 U% s6 ^" m& O* V. {( b6 u
然后直接拔电
  • 上电,在倒计时结束前反复按回车再次进入原厂uboot
    " q7 z" o$ Z, P% G2 K9 R* z在uboot控制台依次输入以下命令 (切勿在uboot控制台中反复按回车)
    ) |+ O; {! B0 T3 B" J- Y, E
ext4load mmc 0:2 0x1000000 flash-image.bin( u" D. G5 R; [' k
sf probe
8 P3 W0 J2 W5 d1 H3 Nsf erase 0x0 0x200000
! l& m$ J: b4 F/ |  T  @sf write 0x1000000 0x0 0x200000
% d, I; t$ }2 m0 \) w
% k) S3 s% y$ v
  • 确保上一步的命令正常执行完毕之后,输入reset复位,然后在倒计时结束前反复按回车进入新uboot2 x; |3 R! F% F9 z6 ^* |
    在uboot控制台依次输入以下命令,注意mac地址要改成你自己的
    + W" N- U+ n! T' N, ^  l% L; b
env default -a
% }; F% {+ x! ysetenv ethaddr "4c:65:a8:10:e2:55"
; d, `; c5 v( M5 V2 z; usaveenv# G! r- b) K& J5 z
此时新uboot已经部署完毕,可以直接拔电准备下一步操作

刷入uboot: 救砖
如果在常规步骤中操作失误,导致上电后不能进入uboot控制台,则需要拆下板子上面的spi flash, 用编程器将flash-image.bin写入spi flash, 再焊回去, 之后按照常规操作的第4步恢复环境变量和mac地址即可" H/ [- Q6 q, S* a0 M' y
除此之外,还可以使用A3700-utils中提供的wtptp串口工具救砖(需要Linux环境),具体操作请看参考资料

刷emmc
确保已经正确刷入新uboot,将img镜像解压后用etcher或者其他工具写入硬盘或者U盘, 插回板子上
  • 对于硬盘刷机:$ i- d# H) Y0 a+ y  y
    上电,在倒计时结束前反复按回车进入新uboot
    / z$ v# f! y2 j6 J5 l, M在uboot控制台依次输入以下命令:
  • setenv boot_targets "sata mmc0 usb"
    + |# l9 C0 t0 L3 @) {8 u# E2 @boot

    * R: p* ~! c- Q( j  i$ U4 D; v1 u$ O1 _
  • 对于U盘刷机:
    / Z# j& a7 ?, e& _* P插好U盘后直接上电即可7 R9 k) w" `9 u7 c
进入U盘/硬盘的临时系统后(应该是一个alpine,用户名:root;密码:admin),运行
emmc-install.sh
等待刷入完成,然后输入poweroff关机,输出示例如下:
. O7 l: j" z+ N% G# @) E
alpine:~# emmc-install.sh
flash emmc...
1000MiB 0:00:33 [29.8MiB/s] [================================>] 100%
7+7144 records in
7+7144 records out
1048576000 bytes (1.0 GB, 1000 MiB) copied, 34.5134 s, 30.4 MB/s
flash done, please unplug USB drive and reboot now!
alpine:~# poweroff
/ o; v8 S/ m' m" f3 ]) O
如果是用U盘刷机的话则需要拔掉U盘后再启动,即可进入新系统,而对于硬盘刷机则无需拔除硬盘,可在新系统中直接将其格式化
在刷好新uboot之后,若要刷入build-catdrive中的其他linux发行版,直接从刷emmc这一步开始即可( m6 U3 ^0 p/ x4 p1 @
由于猫盘内存较小,建议设置1GB的swap,具体操作请看下面

系统相关设置
  • 设置swap
    / N4 G# C  U+ A8 }

    ' k0 u5 T4 E: x6 `! D  ^5 z2 h8 y  R
    1 p) i& R. a  r9 N
    dd if=/dev/zero of=/swapfile bs=1M count=1000 #创建1GB的swap/ ^; b8 \8 ?# y( ~
    chmod 600 /swapfile: g7 U2 P. G) R# h  w: T
    mkswap /swapfile
    , J- ^7 f$ S& g$ jecho "/swapfile swap swap defaults 0 0" >> /etc/fstab) X! S1 a# U5 Y3 z* n

    2 f: U0 [9 j/ ?- F' V

    9 l# Q; P  P* k/ R3 j' V+ C
    8 ]3 O' t+ w4 V" ~+ n+ d" k) \( r5 P
    . W7 i7 E4 n) A& P- l/ T风扇控制(主线内核不可用), {3 |# L6 f) t* I  M$ C5 i3 n

    ; }' S8 O: \0 e" J  [% ~& {+ \# o. g; s3 P; j

    ' W  d7 [% d* _/ b3 _9 q  @echo 0 > /sys/class/thermal/cooling_device0/cur_state  #关闭风扇, k2 E* X* _4 w7 K1 g, o6 E
    echo 1 > /sys/class/thermal/cooling_device0/cur_state  #打开风扇
    3 g* M6 n3 [& J  T. C0 C9 Z) S) S( w, T
    % N! E: `' i/ j5 P. x

    / x1 ^; S" g3 i" j
    + G5 F8 \( w* }7 ]! I5 qLED灯控制(主线内核不可用)

    : F/ [& o+ S2 v3 t! ?: Y" g* z7 D8 g. t5 Y) J/ K  h8 @: C1 z
    " f- B  |% @5 D$ Y# m
    echo 0 > /sys/class/leds/blue/brightness  #关闭蓝灯# p7 D% k- |' Q  I0 a) A8 _" |
    echo 255 > /sys/class/leds/green/brightness  #点亮最高亮度的绿灯  c5 d; _6 j! K; G7 ?, A8 d
    echo 128 > /sys/class/leds/red/brightness  #点亮中等亮度的红灯
    / I. Y$ G" V* C' O* ?$ x8 O, Y2 d0 Becho 2 > /sys/class/leds/red/blink #点亮红色呼吸灯,可设为其他值" A; c# ~: v5 W4 i5 e
    echo 0 > /sys/class/leds/green/blink #关闭绿色呼吸灯
    + w$ \" R/ d( j# `  n" s3 ?$ Z9 h
    + f5 v$ u& u4 f3 q; P* s" G; s& f) T
    : M% W6 E& f  k+ d
    ! n1 w# {% u2 @( G
    8 S% J, k$ k" R
    硬盘休眠) s' W% b* `1 h+ Q1 x
    build-catdrive中的固件已经设置好10分钟无操作自动休眠硬盘,如果需要调整时长,请修改/etc/udev/rules.d/99-hdparm.rules里面的hdparm -S之后的参数,默认值是120(10分钟)
    6 q) y, A5 h) p0 e. a+ N
ACTION=="add", SUBSYSTEM=="block", KERNEL=="sd*",ENV{ID_BUS}=="ata", ENV{DEVTYPE}=="disk", RUN+="/sbin/hdparm -S 120 $env{DEVNAME}"
  • 读写uboot环境变量
    ! @* b# `, F9 l' V
fw_setenv foo barfw_printenv
uboot其他操作
  • 在新uboot里从U盘根目录中刷入uboot
    # p: i; M5 f2 p
bubt flash-image.bin spi usb
  • 在新uboot里从tftp中刷入uboot8 b# ^2 s% p; X2 r9 b. t; B
setenv ipaddr 192.168.1.100 #设定本机* J: Z/ L+ d: v, j. h: p# k
ipsetenv serverip 192.168.1.2 #设定tftp服务器
4 H9 ?4 ]% k' X; Q# ~- y% Vipbubt flash-image.bin spi tftp
  • 在新uboot里改变启动顺序+ \% n) C' z/ [& m  K
setenv boot_targets "usb sata mmc0" #默认为usb->mmc0->satasaveenv
已知问题
  • 主线内核中无法控制风扇的gpio(会导致以太网phy重新复位),所以poweroff后风扇不停# C- F6 y+ k0 I6 m

" y* I- O* i# K% C. G

" V. [% A7 u. ]/ o) d# l% y* b

$ U3 y' p: t- W1 [8 o( S1 x

8 S7 K1 P' I% y& n1 [( x/ y0 u
2 G8 {. x' l6 a7 K: J
