[原创] 有图,TTL的正确接法以及救砖过程中的教训

[复制链接]

5

主题

107

回帖

196

积分

初级渣柚V2

积分
196
chenyuewude 发表于 2019-10-11 16:37:40 | 显示全部楼层 |阅读模式 IP:–广东–广州 移动
本帖最后由 chenyuewude 于 2019-10-11 17:25 编辑 * u3 o/ h+ K- |; U% _7 M& o

3 i: ], T' e3 m9 K- o国庆期间,没事买了个猫盘玩玩,没解绑的55元,不贵,不过貌似坛子里更便宜40一个,70两个。
" s. z2 s7 N" r9 U& v. I2 m( E% u先刷了X3P。这个不用怎么说。6 p0 g$ G2 k& U* v8 d3 E* Q4 B7 x
而后一鼓作气想刷群晖,刷着刷着就变砖了。而后就开始TTL救砖之路,我用的CH340。从一开始连TTL是什么都不知道,到最后救砖成功。中间积累了很多教训,供各位参考。2 w( _8 ]* l$ s( t

5 ^7 g# K) ]' ]0 q( I4 y* R1、我救砖是参照这个教程来的:http://bbs.nasdiyer.com/forum.php?m ... =659&extra=page%3D1;
+ X1 u" q$ F/ w( Z8 y* t3 q
: F( e! R/ A4 K/ W7 X% ^; O( d- m2、我使用的Xshell这个终端,设置过程如下,按图操作就行  http://www.5yun.org/13944.html;4 M1 v; ]$ v4 M1 ]% b7 [( S4 f6 m& g
# W5 P1 e/ X; B! L* I

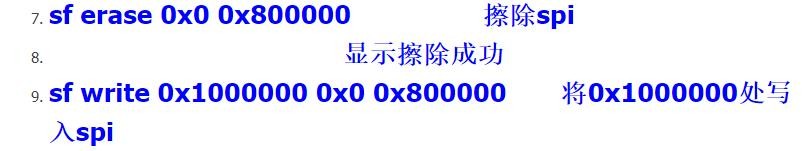

3、在救砖过程中执行到这一步时,我总是会出现无数据返回,重启又是>E的砖状态。重复多次无果后断然跳过第7步,不擦除,直接第8步,写入SPI,成功。 360截图20191011162709455.jpg / x5 D9 B/ g4 c+ W& b- V

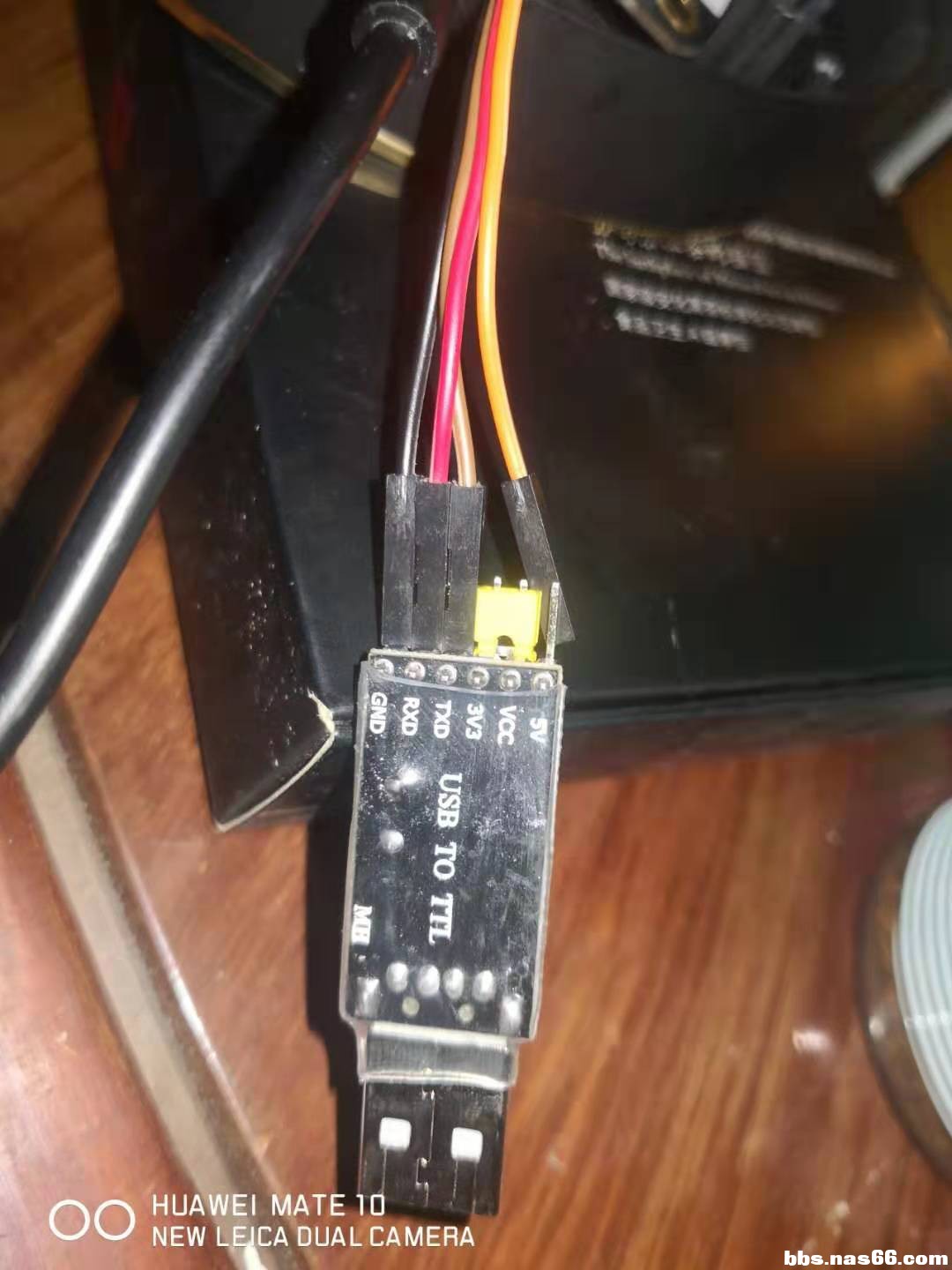

# z  Z# \( K$ v; w3 N4、另外,链接TTL时,我也折腾了很久,正确的接线方式是如下图,按着下图接就不会错了,另外跳线也得按图这样接,无论接错那个都会无数据。
( P2 u) @% s% _. f" {" ^/ x 892e46fdea15c6b4f474a76d55e327b.jpg b70d822b16dbcdbc18eb8b1247c7a88.jpg + j. @+ t. K, E* ~) u

: k1 x" t0 l4 B9 Y4 x: L' r3 I. `" V) A  A

3 N; V1 E/ p3 X6 ]+ F8 Z! _; ^5、如果版主觉得可以卖点渣金,麻烦帮设置一下。
6 f  m& z/ ~7 c* S0 e8 F4 A3 e) a% i/ R" P; _( o  G2 Z
; ]  a6 D- e; m4 Z  v

评分

参与人数 3渣金 +40 经验值 +20 收起 理由
zystbbs + 10 + 5 赞一个!又一个大神就快诞生了。。。.
chinafish + 15 很给力!
jakc + 15 + 15 排版弄一下,加油

查看全部评分

7

主题

450

回帖

706

积分

中级渣柚V2

积分
706

热心会员

along1231 发表于 2019-10-11 17:20:15 | 显示全部楼层 IP:–广东–东莞 电信
学习了,感谢分享

5

主题

107

回帖

196

积分

初级渣柚V2

积分
196
 楼主| chenyuewude 发表于 2019-10-11 17:26:00 | 显示全部楼层 IP:–广东–广州 移动
自己顶顶。。。。

0

主题

23

回帖

31

积分

初级渣柚V1

积分
31
大白大白 发表于 2019-10-11 17:30:21 | 显示全部楼层 IP:–山东–青岛 联通
学习了,感谢分享

46

主题

617

回帖

2765

积分

中级渣柚V3

积分
2765
QQ66566 发表于 2019-10-11 17:35:26 | 显示全部楼层 IP:–天津–天津 联通
GND接上,TXD和RXD需要交叉一下就可以了。

5

主题

107

回帖

196

积分

初级渣柚V2

积分
196
 楼主| chenyuewude 发表于 2019-10-11 17:51:58 | 显示全部楼层 IP:–广东–广州 移动
QQ66566 发表于 2019-10-11 17:35
5 t" j/ N& y" r* }" RGND接上,TXD和RXD需要交叉一下就可以了。

4 c* d- G& t& F- A没错。。。。

2

主题

220

回帖

339

积分

中级渣柚V1

积分
339
chinafish 发表于 2019-10-11 18:39:53 | 显示全部楼层 IP:–江苏–南通–如皋市 电信
第一次的送渣金就给你了

4

主题

79

回帖

320

积分

中级渣柚V1

积分
320
mxmaizi 发表于 2019-10-11 19:57:21 | 显示全部楼层 IP:–广东–广州–黄埔区 电信
谢谢, 先了解下。

0

主题

32

回帖

171

积分

初级渣柚V2

积分
171
lztyfire 发表于 2019-10-11 21:17:47 | 显示全部楼层 IP:–江苏–苏州 电信

3 a: C0 ~5 k! }" Q学习了,感谢分享
