小睿芝杜原壳改造，几乎0成本，温度控制60度左右

小睿刷机了，原盒散热堪忧，这是一定要改造的，免得过热不稳定。

作为一位合格的垃圾佬，能用5毛的绝不用5块的。能白嫖的就绝不多花1毛钱

所以直接原壳改造。 没有额外去订做外壳。
此次改造，花费 1块钱，就是费了点工。

下面图文简单介绍下 改造过程

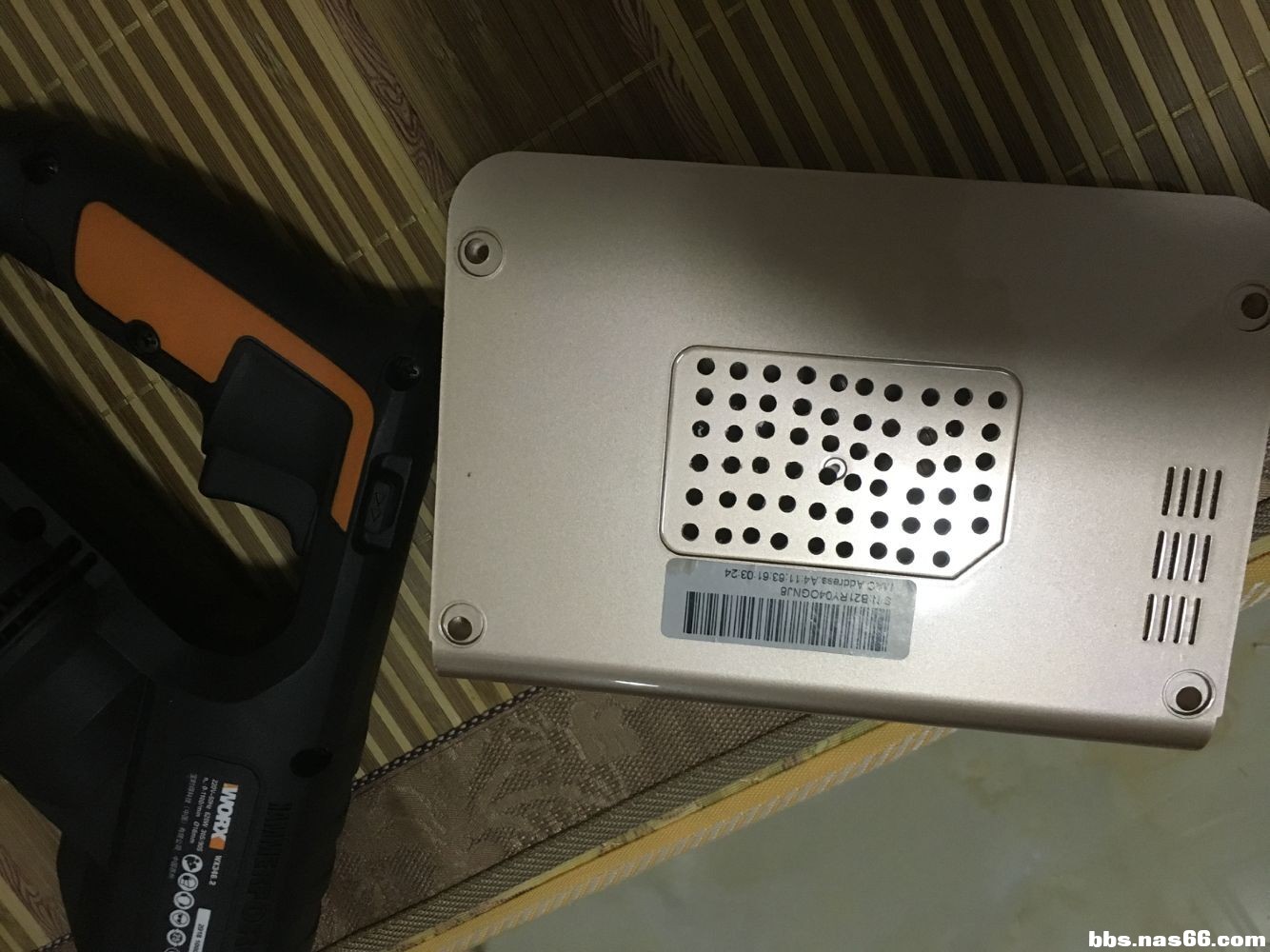

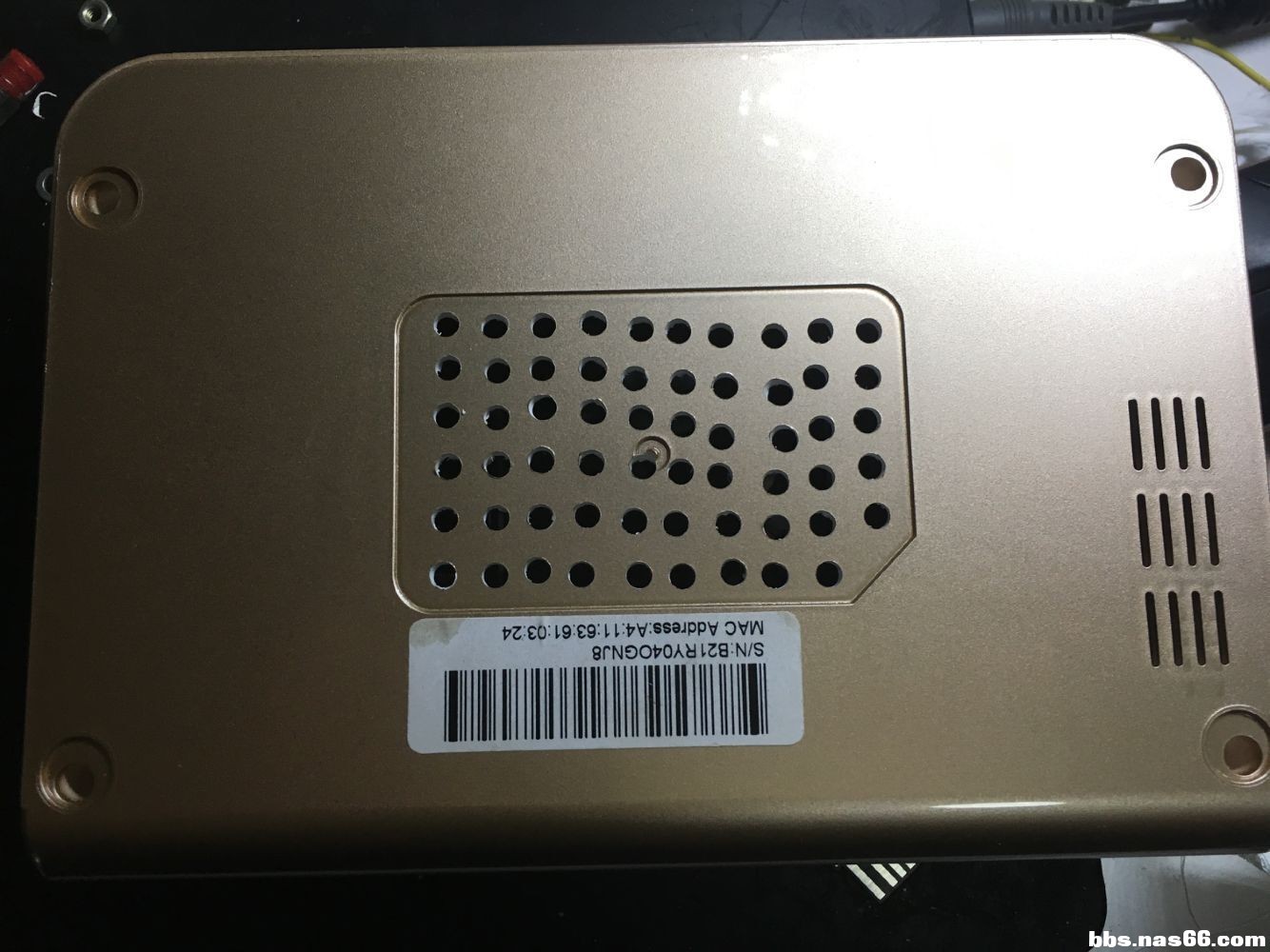

1.首先 底部 标签位置 钻4mm圆孔，用到手电钻+4mm钻头。 如图。 如果怕进灰，可以在剪一块PVC防尘网贴上去。昨天改造好，还未贴，后续看看有需要再贴上去。

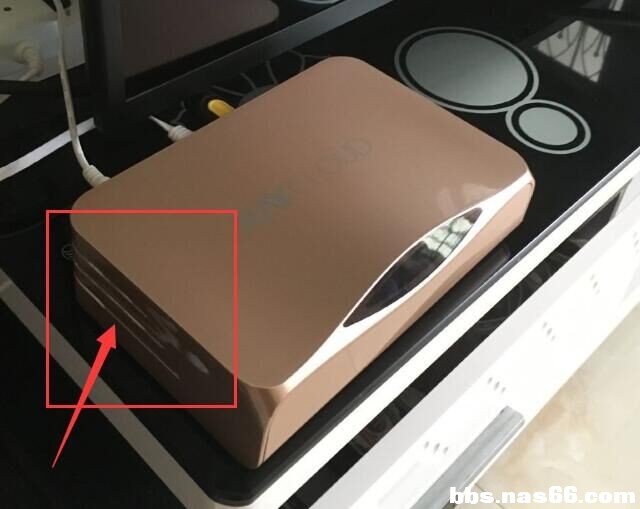

2. 左侧 根据右侧的 长横槽，给他铣通。 我是用锯子割的。 割的有点不好看。
我在想应该可以用手电钻钻头横铣过去应该也可以。
这样之后 ，
风道应该可以形成，底部吸冷风，2侧散风出去。  合计3侧通风。


3. 主板换散热片+风扇。
要先让CPU热起来，让原粘性胶水有点松动，可以看一部电影让他热热，然后拿个小棍子从散热片底部翘一下，就起来了。

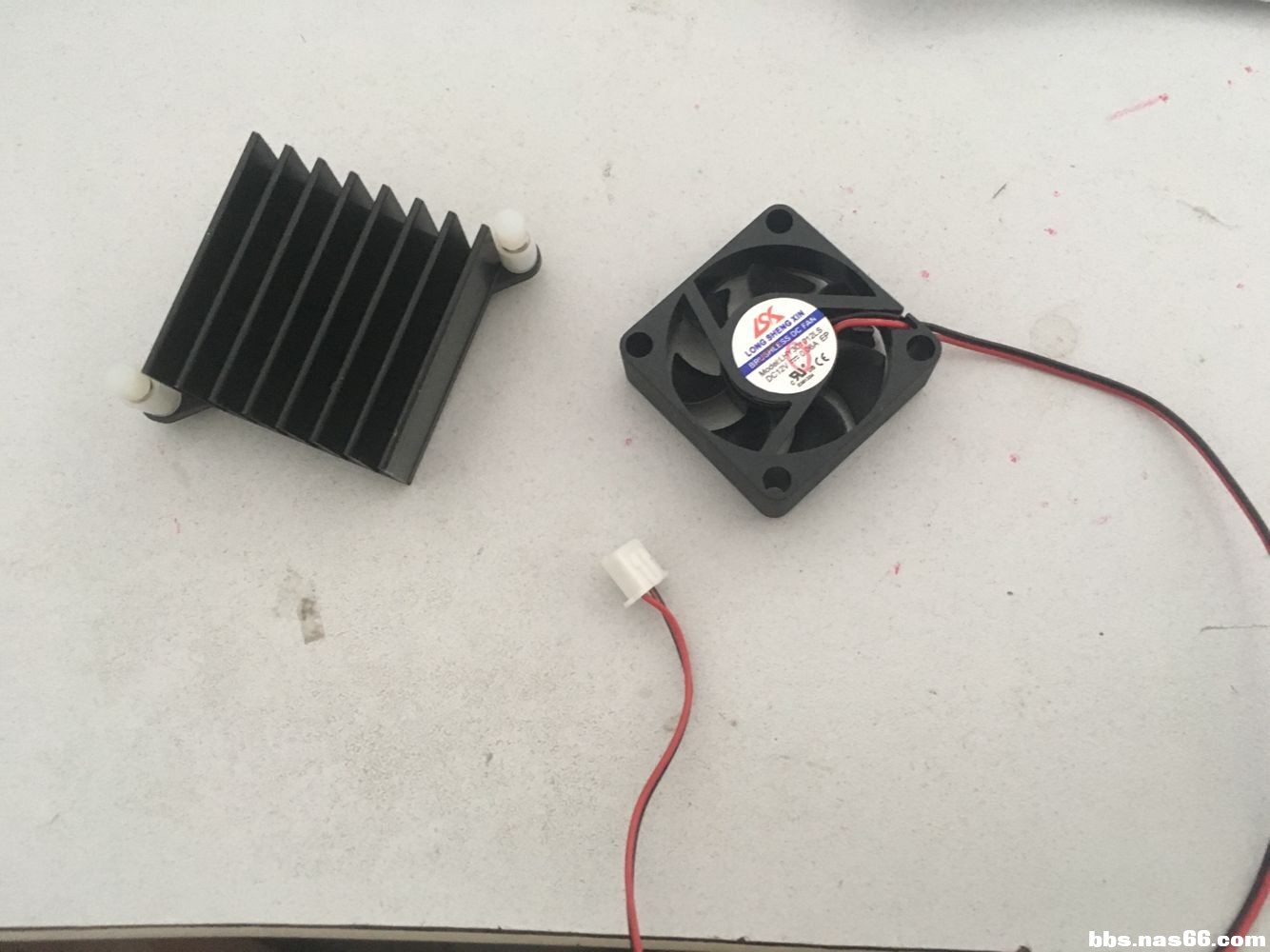

淘宝买南桥散热片，带耳朵固定钉销的（固定间距6cm）， 2元包邮一个。  3510静音12V风扇   4元一个。 （这些可以直接用淘宝红包抵用，我抵用完基本白嫖）

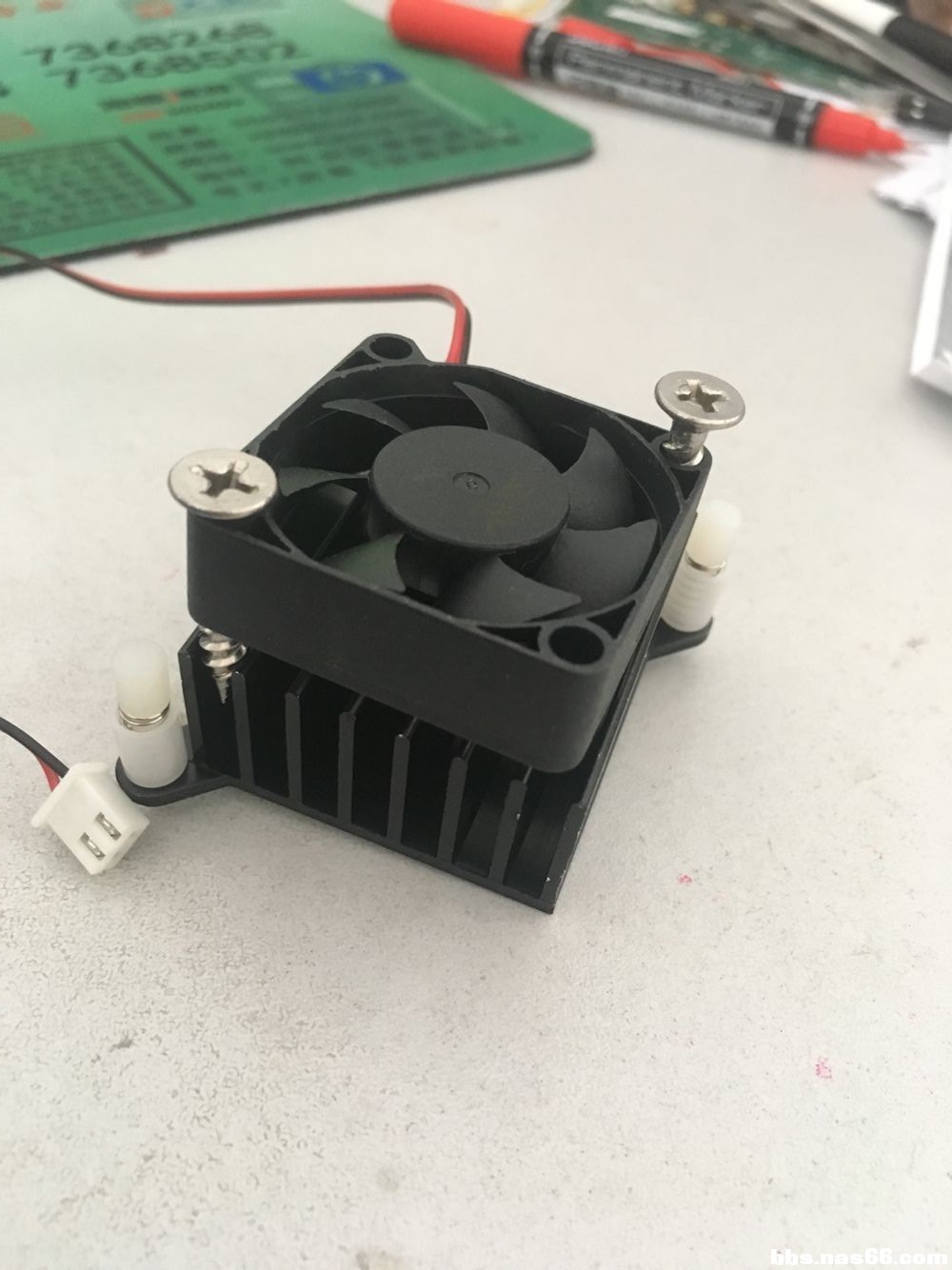

用M4.2*25 自钻钉把风扇固定在散热铝片扇。
====================================================================
插播1条，淘宝白嫖红包秘籍
（1.支付宝搜666，大概率2元红包，每天都可以。 2. 淘宝签到红包  3. 淘宝特价版app ，每天都可以领红包。4.支付宝开宝箱）
=========================================================

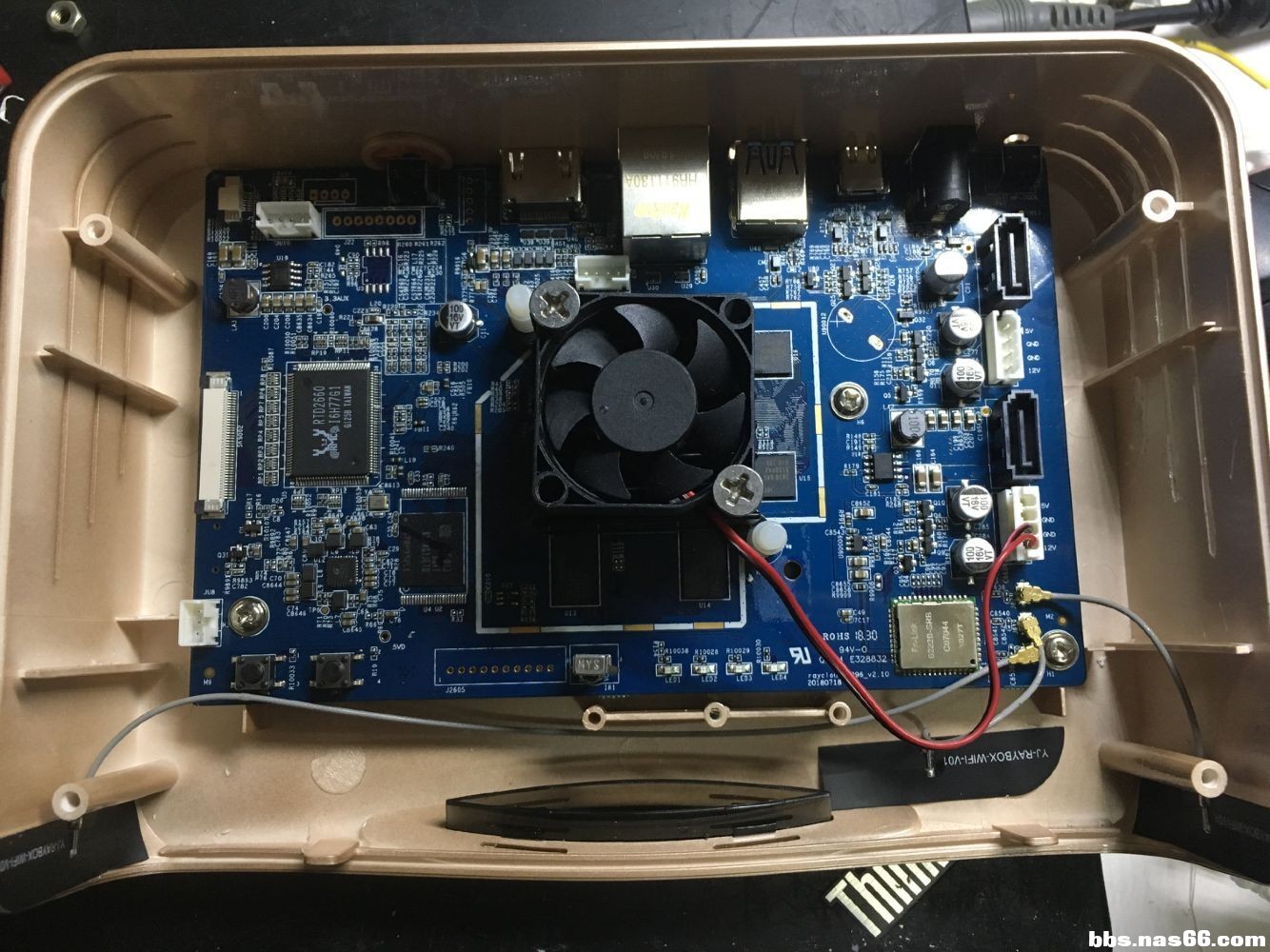

然后 在cpu上 抹上散热硅脂，把散热铝 插在主板上，固定的很稳。
这里建议 12v取电 可以在 硬盘第二供电口。 这样，小睿按关机键 休眠，风扇也会停。 如果是在DC电源处取电，除非拔了插头不然风扇是一直不停的。


接下来，因为原盒子不透光，红外线接头 有效接收信号才1米左右。所以我有个方案，就是把红外线接头 化锡，取下来，然后飞线引导，正面灯光那个透明面板，那边固定。 这样应该就能正常使用了。
这个待我后面改了之后 再来反馈。

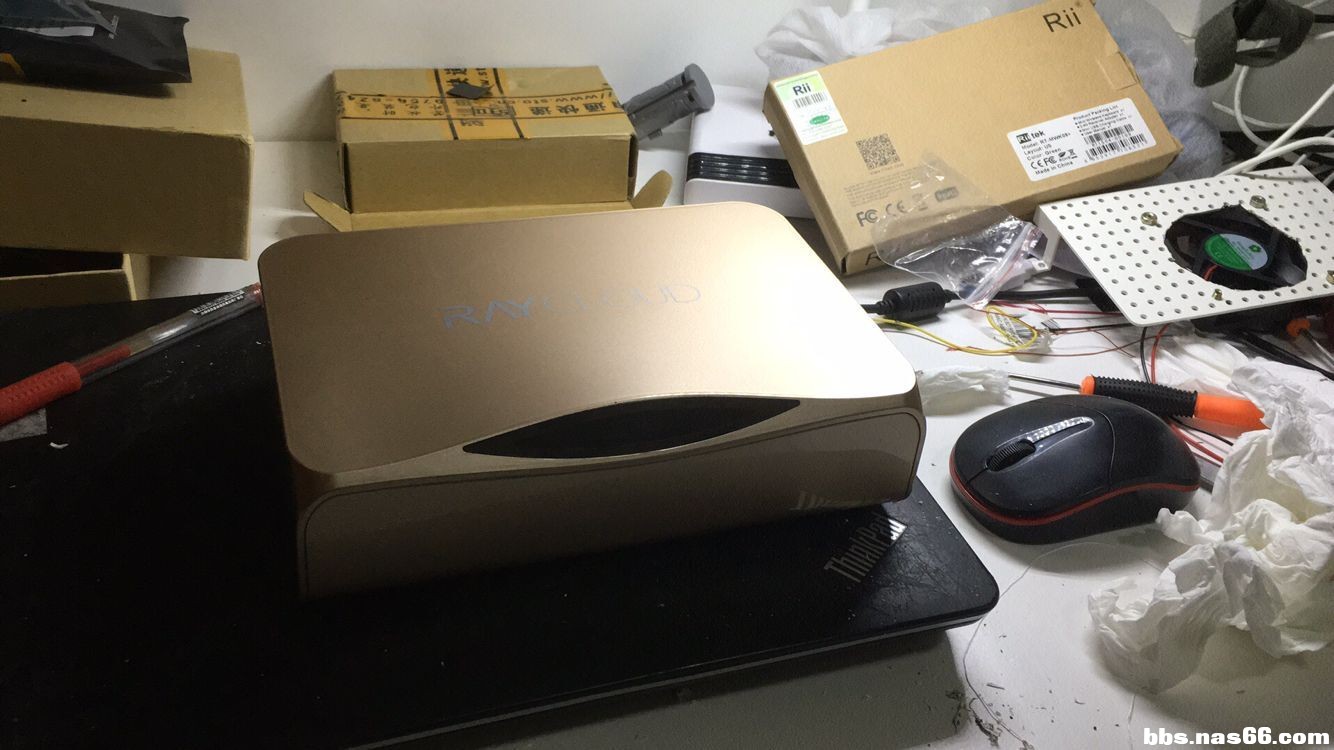

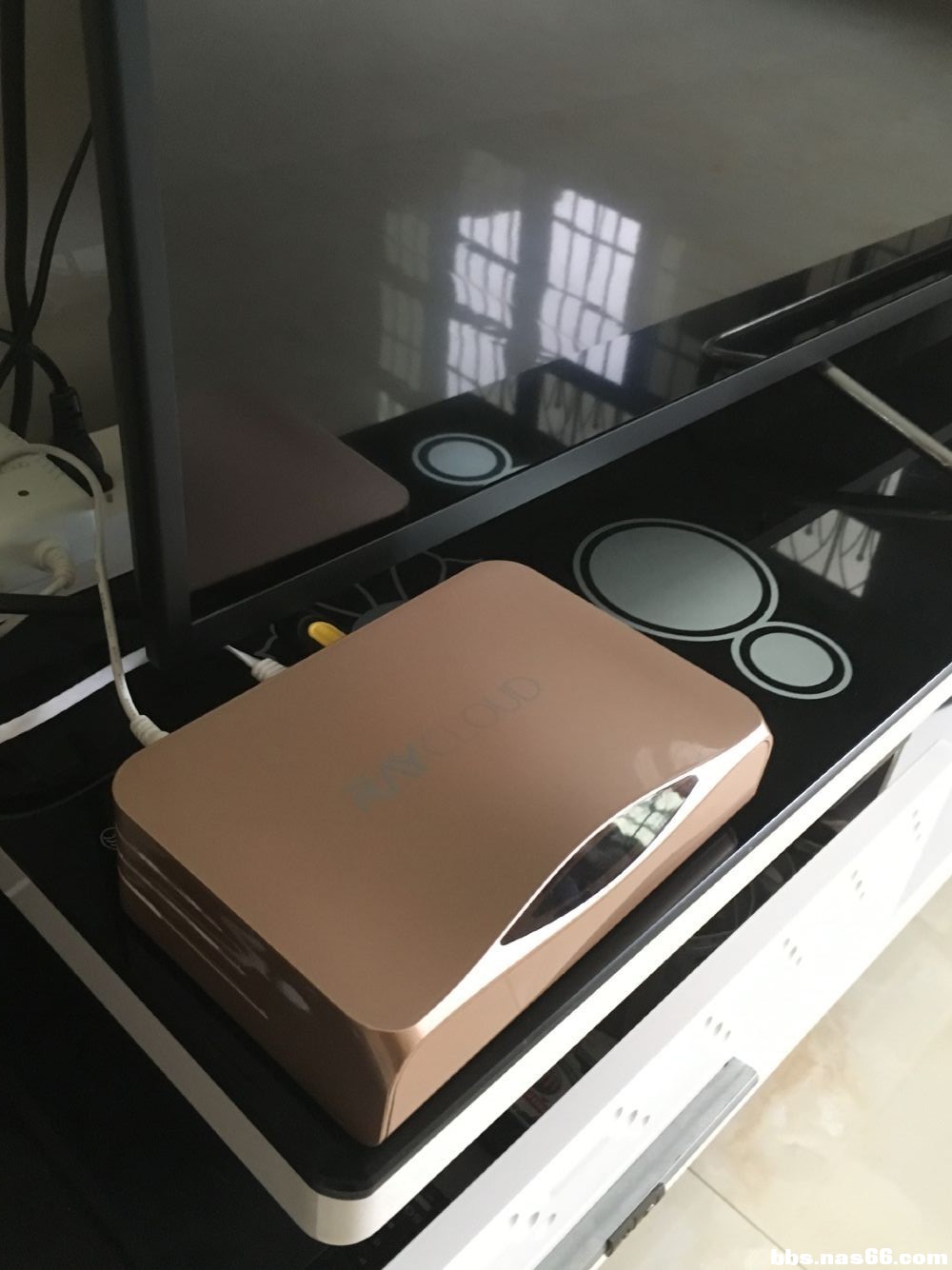

最后组装好外壳。  土豪金，金灿灿的










改造基本完成， 大家有金币赏点， 下次再带来更精彩的改造。
==============================================================

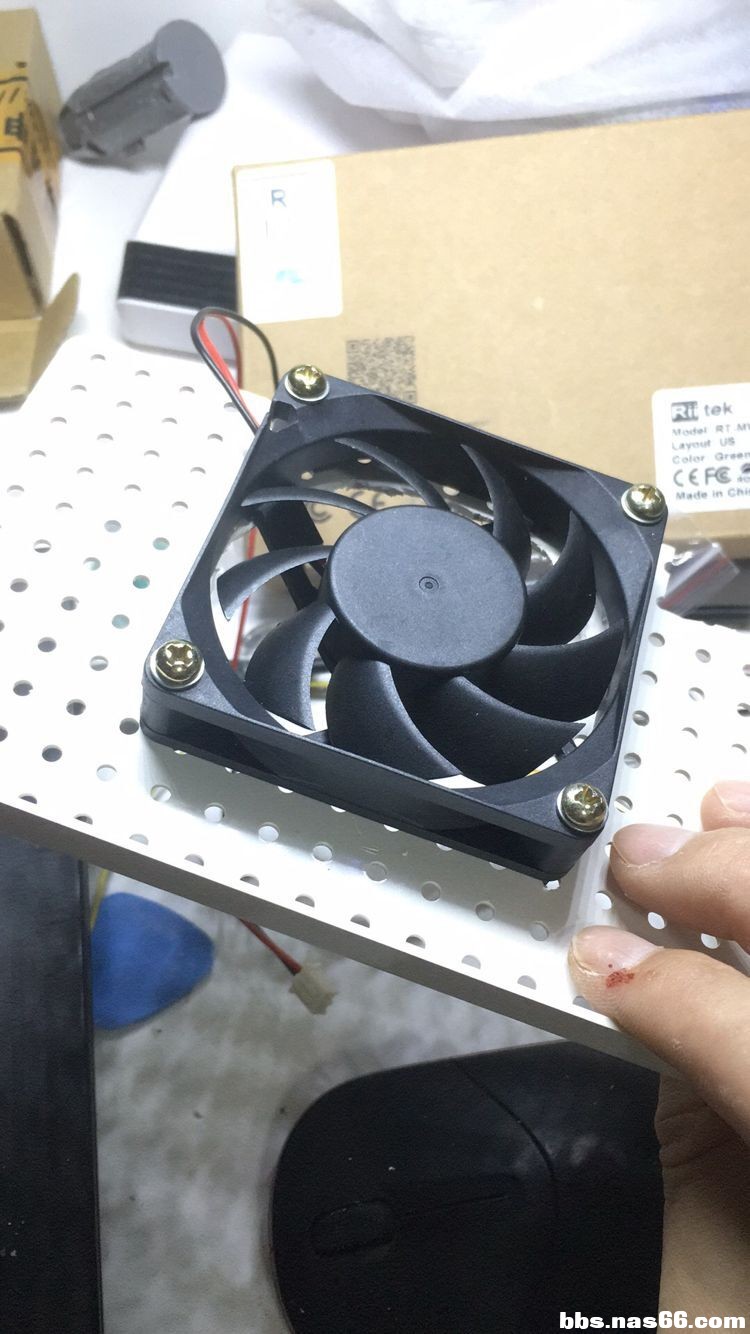

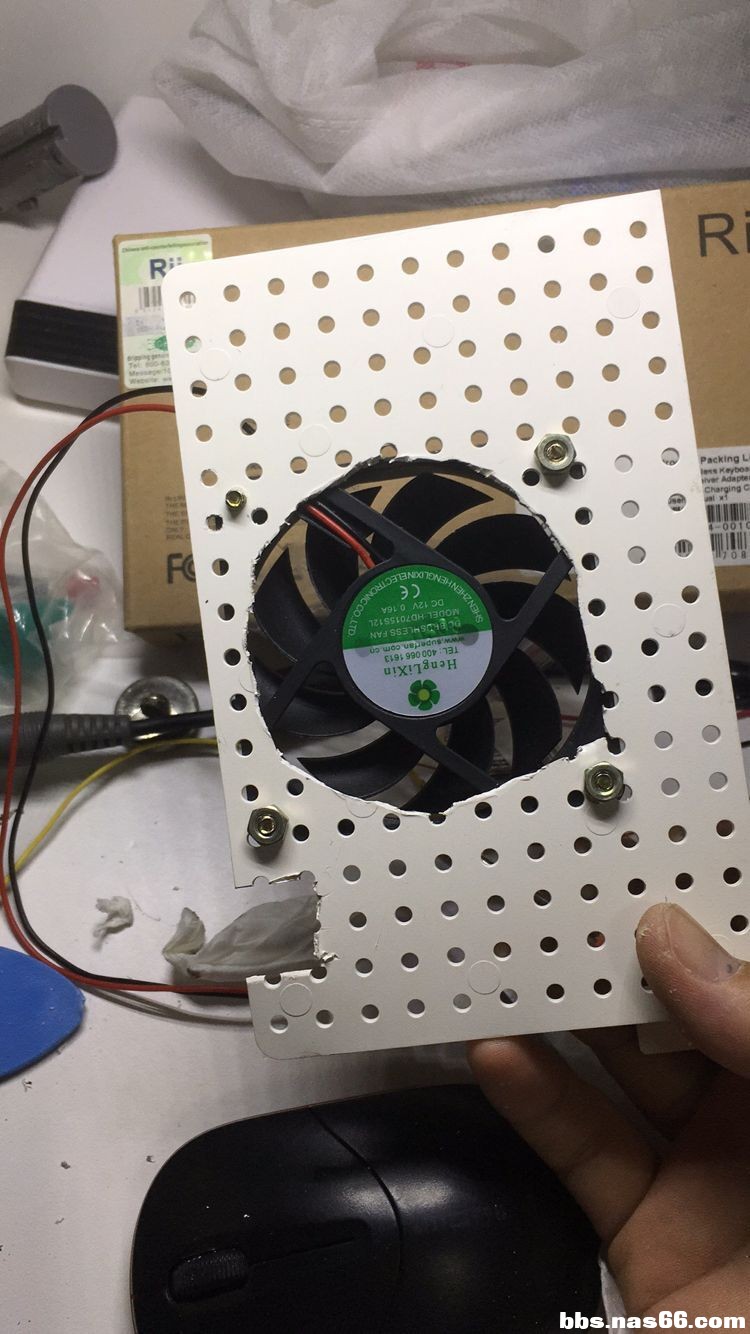

散热还有第二个方案，就是在原盒的硬盘架上 固定是7015的静音风扇，3元包邮好像。原散热片可以不拆。这个7015的风扇风很大，又安静。
如图

论坛这么多原创贴，感谢大佬,前排支持！

动手能力真好

作为盒子 这个温度没必要装风扇,绝对没必要

哦，对了。 改造散热之后，观看一部蓝光原盘电影2小时之后 ，看了下温度，63度。 基本算良好了。

benben 发表于 2019-10-10 16:10
作为盒子 这个温度没必要装风扇,绝对没必要

不装风扇  ，温度飚到七八十度, 上次裸喷主板，看了二十分钟，用手摸了散热片，烫了我直缩手，差点起泡，不知道有没有上90度

烫手不是问题,你试试长时间开机是不是会死 会卡 不然就没事

我的按第2种方法改的，效果还不错，不到60度

动手能力强
