【原创】猫盘魔改12V供电,上3.5寸盘.diy外壳。

 火.. [复制链接]

7

主题

57

回帖

1290

积分

中级渣柚V3

积分
1290

活跃会员

发表于 2019-9-22 10:57:53 | 显示全部楼层 |阅读模式
本帖最后由 xiaobaikeji 于 2019-9-25 21:41 编辑 4 j+ \* z' d+ B0 E) t$ B

, h! d4 i# [8 {( d9 A魔改前提:小白勿扰,小白勿扰,小白勿扰,需要极强动手能力,因此产生的一切后果本贴概不负责!: T9 e8 Y; ^* R5 x
强上3.5寸盘的结果是,没有合适外壳。亚克力正在画图中。。。* K  S4 K' K. ?
或者再魔改下外壳: u: f/ c! Q- F8 t; v: L* _, }7 ?
5.jpg $ M+ f  m7 a5 i- c
——————————————————————
6 i  y/ k6 J5 m2 I& {* F准备相应工具材料,电子导线,电烙铁之类的。3 K' y7 m8 n& z( k5 v. v  ]
dc-dc降压模块,深水宝便宜的lm2596降压模块,或者mp1584en的降压模块,输出可达3A,买定压5v输出的最好,或者买可调的自己调整电压。因此不在此提供购买链接。
5 n& @6 i/ z; V
3 i( P) a  O* a% h动手过程省略,直接上图。
, b; B" {+ |2 {1 Y3 }; C; D拆机& o: J) e6 C9 B- o+ [4 o
8 B- I2 e' ?' [  U6 E& N2 h8 `切断原机dc插座与pcb供电5V电路铜箔,切完万用表量下、、

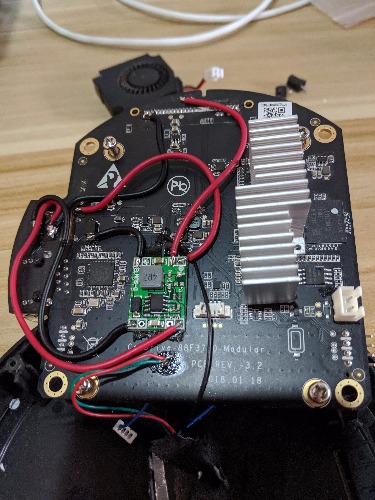

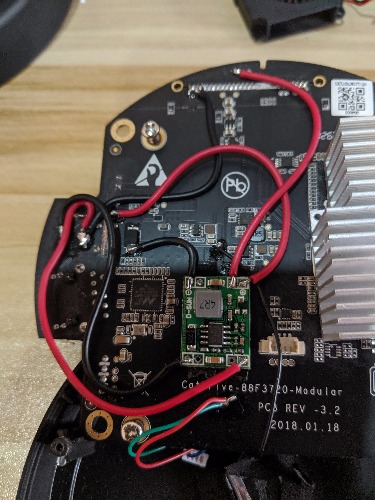

& l3 a  D( u- x0 ?$ `- N/ H 2.jpg
4 D7 `- d9 T' G! _" G  G焊接引出dc-dc模块相应输入输出导线。% Z1 {# n& q+ y$ {$ Z
将dc-dc模块输入焊接至dc插座。: _5 P9 x1 Y7 m, k" j( B
将dc-dc模块输出焊接至pcb上原机输入和sata硬盘5V电源处(以增强硬盘5V供电,原机黑裙不经改动硬件,负载2t本盘会出多次现硬盘缓存丢失,怀疑硬盘供电问题。)
; t8 q9 S1 A2 o/ K7 ^# }/ O. ]注意不要焊错正负极。
! A$ t0 g1 Z& B" ?. S/ e3.5寸盘需要焊接12v输入至sata硬盘12v电源处。' i/ m* Z- g& O

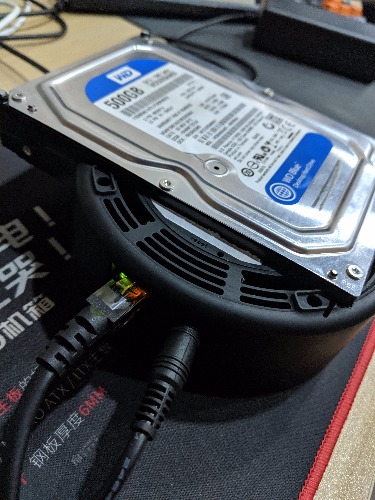

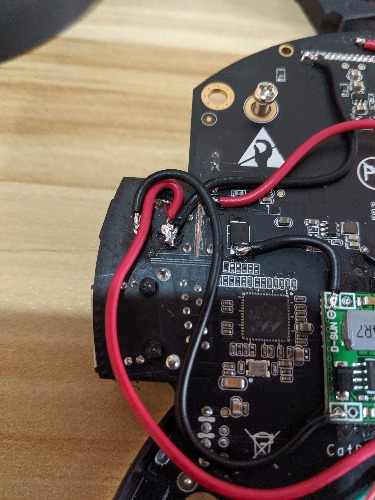

4.jpg + d9 ~( m0 ~2 [5 }1 [

: n* H9 y7 o6 `, A5 a5 i0 B' y% x$ k

7 I: F& O6 y$ o  @& T 3.jpg
! I& D1 R5 m! v% D4 @, M9 c+ S' Z" r2 F$ t2 N
% m1 C, M8 j. [+ R+ ]8 [' Z

+ p. l" K* A! U5 Y! V; i' A
( @+ X, s* I( X# x$ B6 G. O) l" n% m: v
' \; C& w' s  v! B2 n
) @! q% ^) i5 m2 L) K  g% g  ~% [: I; f5 n" u6 o3 `

; C& ~) ]( I4 @5 \: ]6 |( \至此魔改完成,如果上3.5寸盘,需要重新设计外壳。
; m" z/ [2 P0 d) s0 U4 F; [) t

$ t& K9 ?& `$ q8 S6 e" o" D( i当个临时备份下载机 还是ok 。。。
