* N" @9 {4 m0 u) A& c; z2 {; F首先还是要感谢矿渣各位大神，像sunday，adams...没有他们的开拓不会有芝杜睿和群晖睿，当然咱们矿渣里众神云集，要感谢的神太多了，不一一说了哈！
) w. |% {/ X7 L, v1 |0 ~, ^4 |回到正题，折腾了两周，终于装好了！通电试了下，完美~！！4 i0 V1 R& l8 }7 H) z
话不多说，直接上图
5 q& ~; g1 b. }; R7 M% q7 t0 v. F, C
% {5 I5 b7 W& D1 M% b

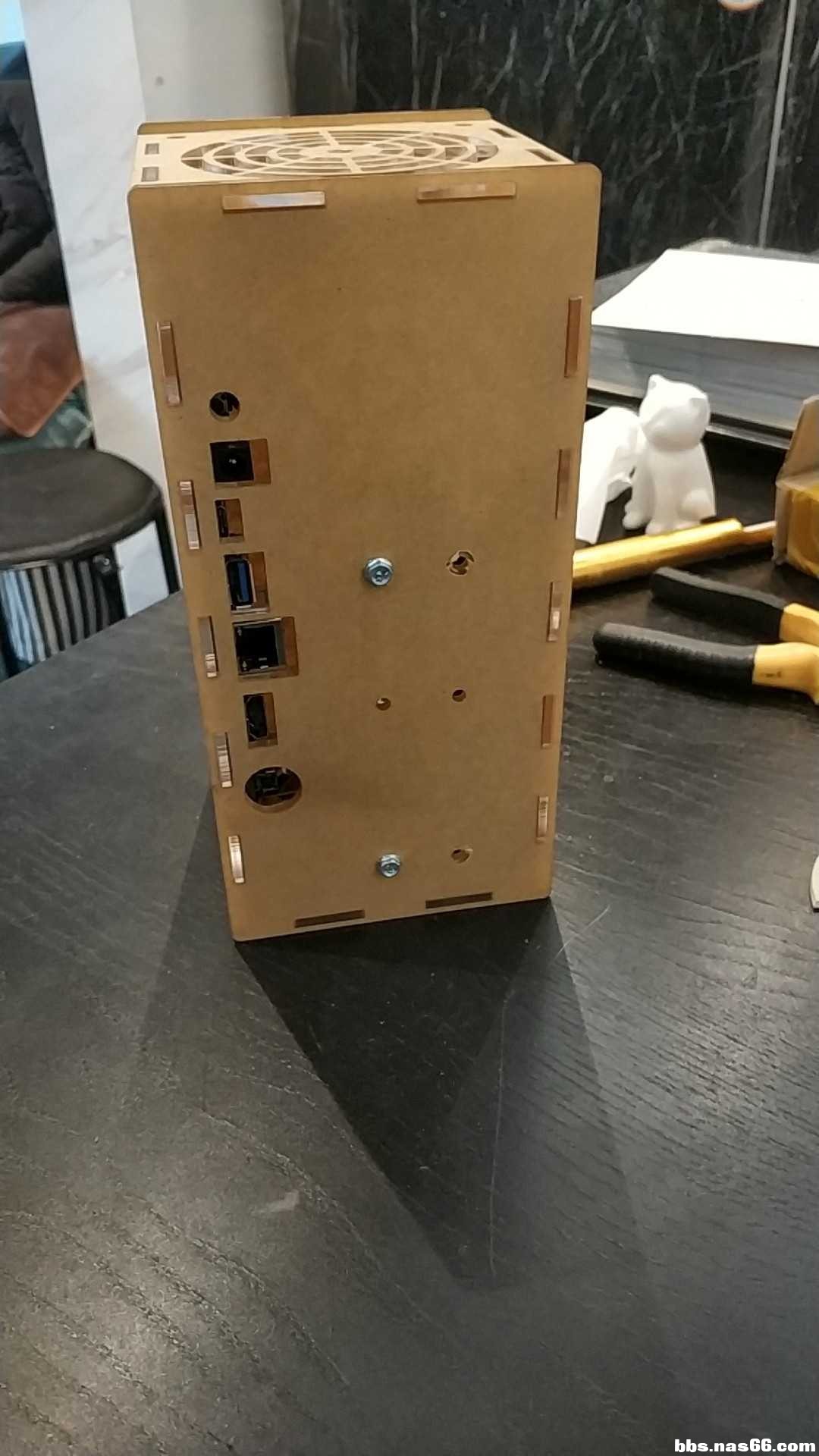

* J0 V1 {: B5 k8 Q正面照，由于倒着放太占地方，我觉着还是竖着放更好些，完成后的样子
5 k# E3 G3 E+ S+ _
2 P m; G- W; y/ {3 b
主板背面，sunday大神给的图纸中主板开孔略大，不过我用螺母解决了 9 M$ ]# K& j1 f4 u; l8 f/ U
' e/ A `$ {9 X6 I! S" U! Y& ^

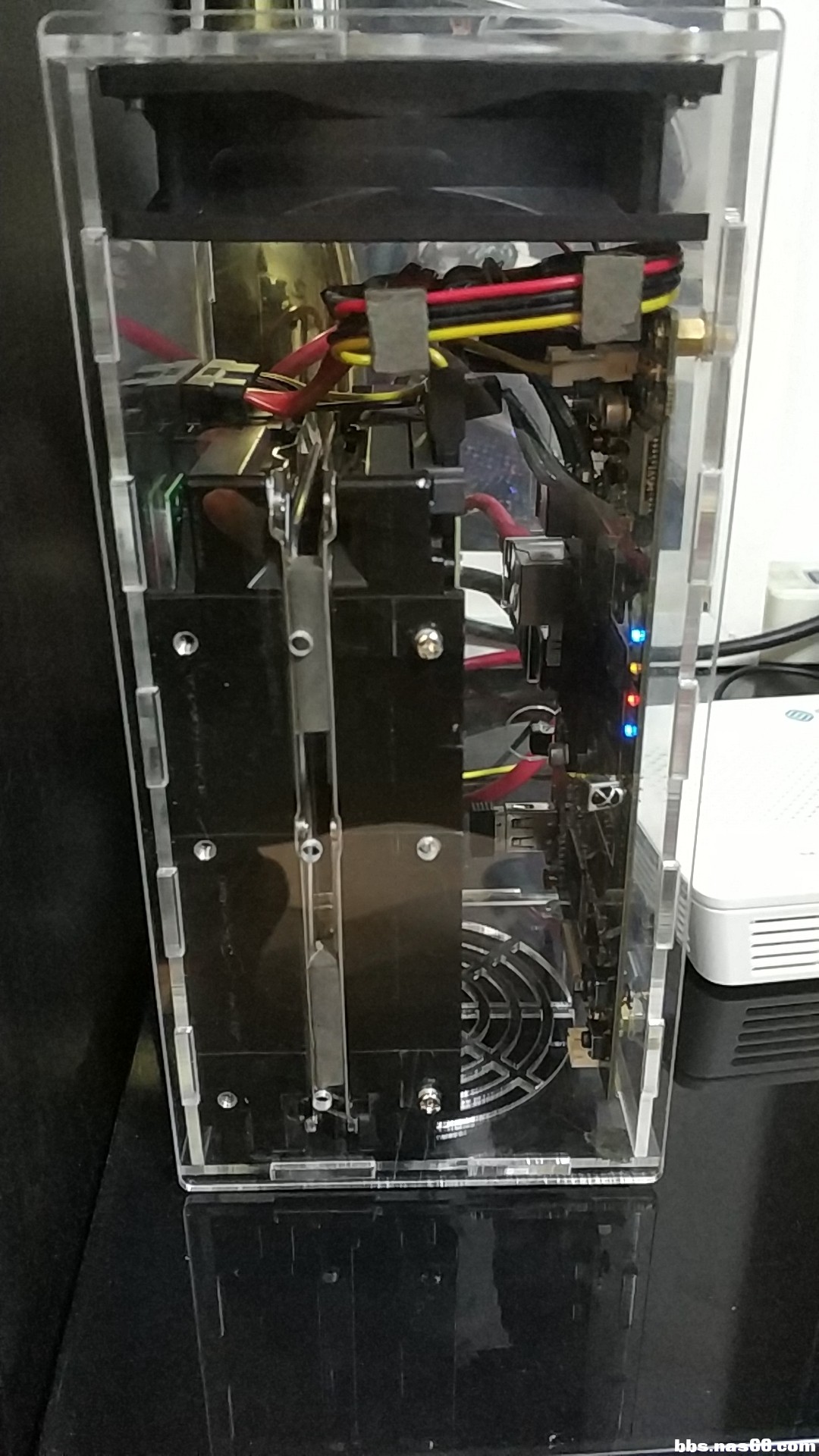

3 f2 u. P/ Q" L硬盘面，两块硬盘对着放应该有利于散热，空间太拥挤，勉强扣上了7 }4 `* p- ^" P9 I6 L: [/ E
6 `, R& j, c2 {1 b) W

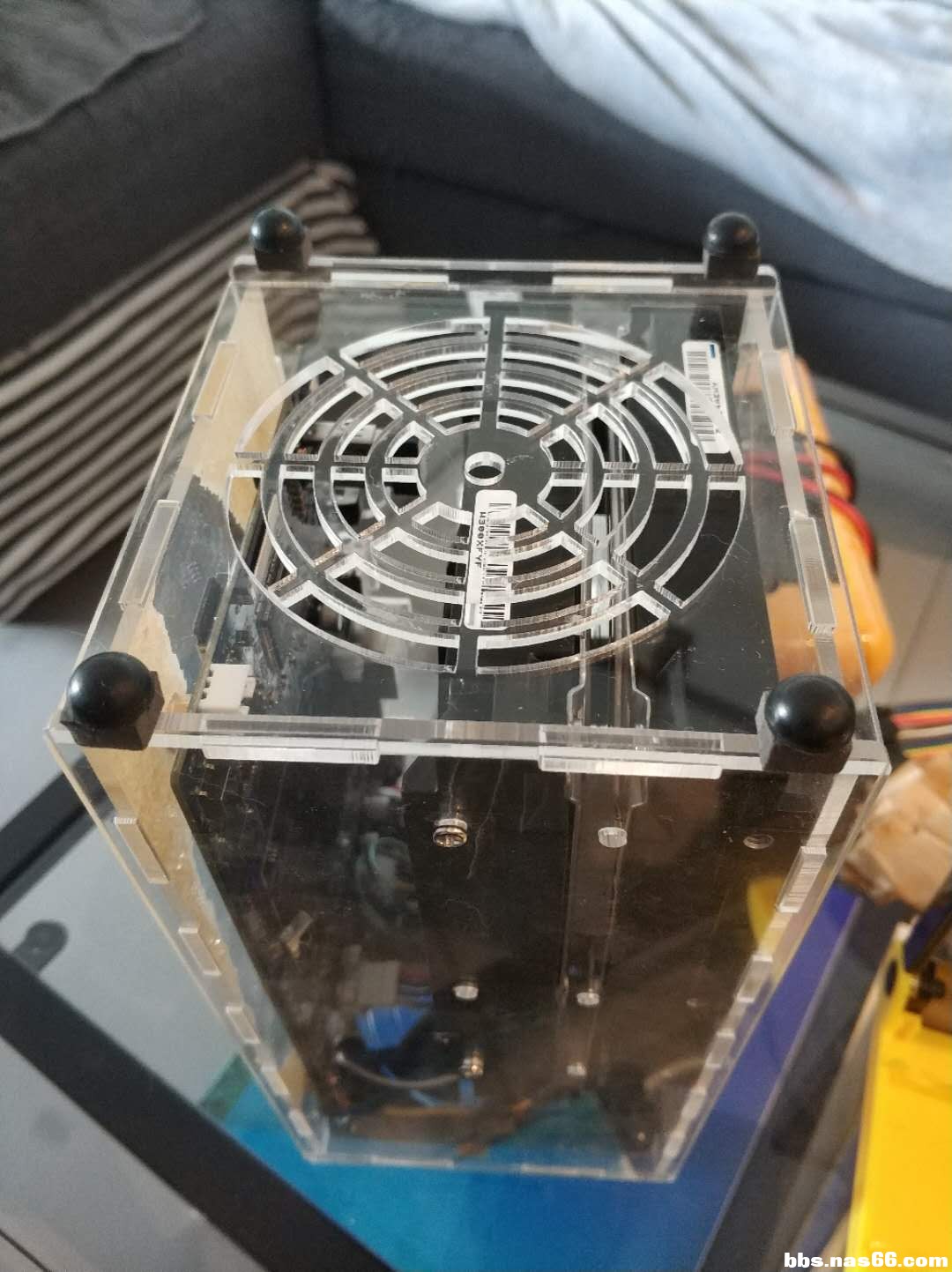

由于两块硬盘外加风扇，多少有些震动，为了减少噪音，我把原来小睿外壳下边四个脚垫用上了哈哈 3 ^) ]* `1 V* T F, h
/ S0 n6 C4 p9 n5 R* M! o
5 o n6 l8 B$ d, Y为了避让我后焊的usb，只能委区两块硬盘了，其实应该焊一个90度的usb母座，但考虑到还要为其开孔，懒得弄了，如果你们想加usb口的话，建议还是不要向我这样子，太占地方了！
9 I, Z7 P/ Q- G9 j9 |; M
* X/ J( j& @$ F8 ]5 `; V# G
) D+ I" d' `1 J0 a' q再给个硬盘结构, g0 A Q, V* a9 `# I% a
- W9 l1 k X$ e( K1 L# e
虽然因为usb搞得两块硬盘挤了点，但我还是用了海绵垫做了隔离，这样能有效降低噪音和震动，中间的空隙可以帮助散热
1 P. G4 e9 B* i% B
4 S/ l& I7 [: V. k* E
1 b& R6 ~& A, |$ l
总结一下几个重点：/ m0 T$ g# {; X5 D+ P
1.小睿私人云的主板虽然提供了两个sata接口，但供电确实有问题，需要去电容，请参考简书上的教程。
3 e) z0 s4 s+ E& b/ L. B2.如果两个硬盘同时开启，原厂自带的12v 2A的电源适配器就不适用了，至少3A以上' A5 d5 Q/ v2 F" G$ a

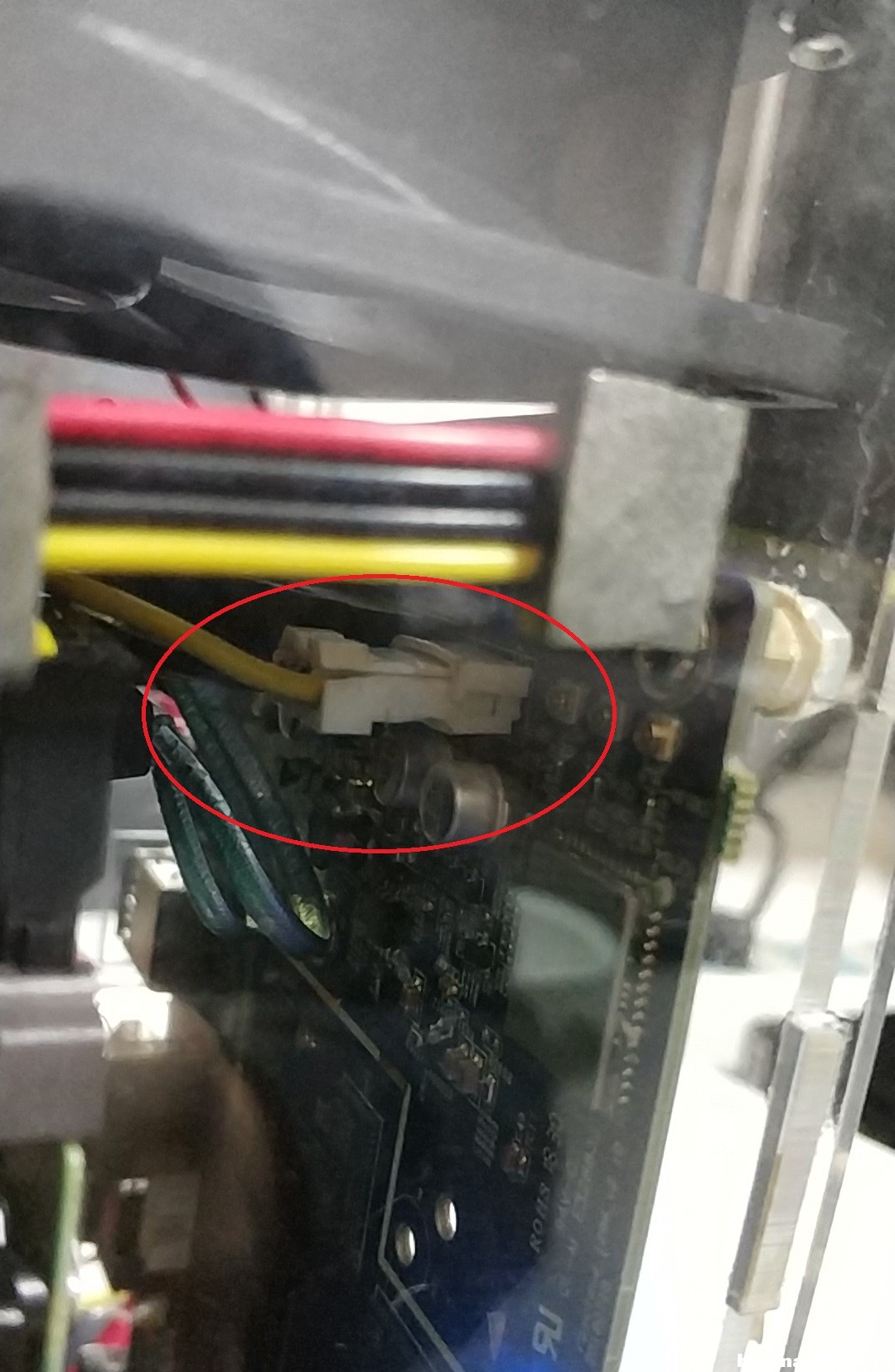

3.原厂只带了一个SATA电源数据线，并且主板上的电源接口非标准化4pin接口，可能你在马爸爸那买不到这个接口，需要定制，我的解决方法是——DIY，有点糙，凑合一下吧，能用就好% D& B1 T. V$ M2 K' C( f8 W
4.12v风扇电源从硬盘电源里接出来，同样DIY
3 p% R Q7 h5 K& m- ?
; ~: n) |- F, y. B, G& @1 |( `
5. 通电开机正常，双盘完美识别，真是香呀~！！目前没有掉盘现象，无论配置还是性能，绝对秒杀猫盘狗盘虎盘豹盘！！4 s* i8 x# F! C v. R
. r+ r9 T: y! d& I2 D
6.已知问题，开机后需去设置一下openwrt的网络，否则每次开机后都需要在芝杜里手动连接LAN，不知道有没有其他人遇到过这个问题，不过能解决就好
2 Y4 ~7 R, R7 P: |0 O& o& E3 p! o以上就是现阶段的战果，分享给各位渣友，与你们开车顺利~！！( @# N) Y$ H2 H! Y
|
|
