猫盘用LED硬改控制风扇与自动温控风扇

看到有网友想用脚本控制风扇，但还没有大神发出控制脚本，经picc745514兄弟提醒想用LED控制风扇，应该可行。

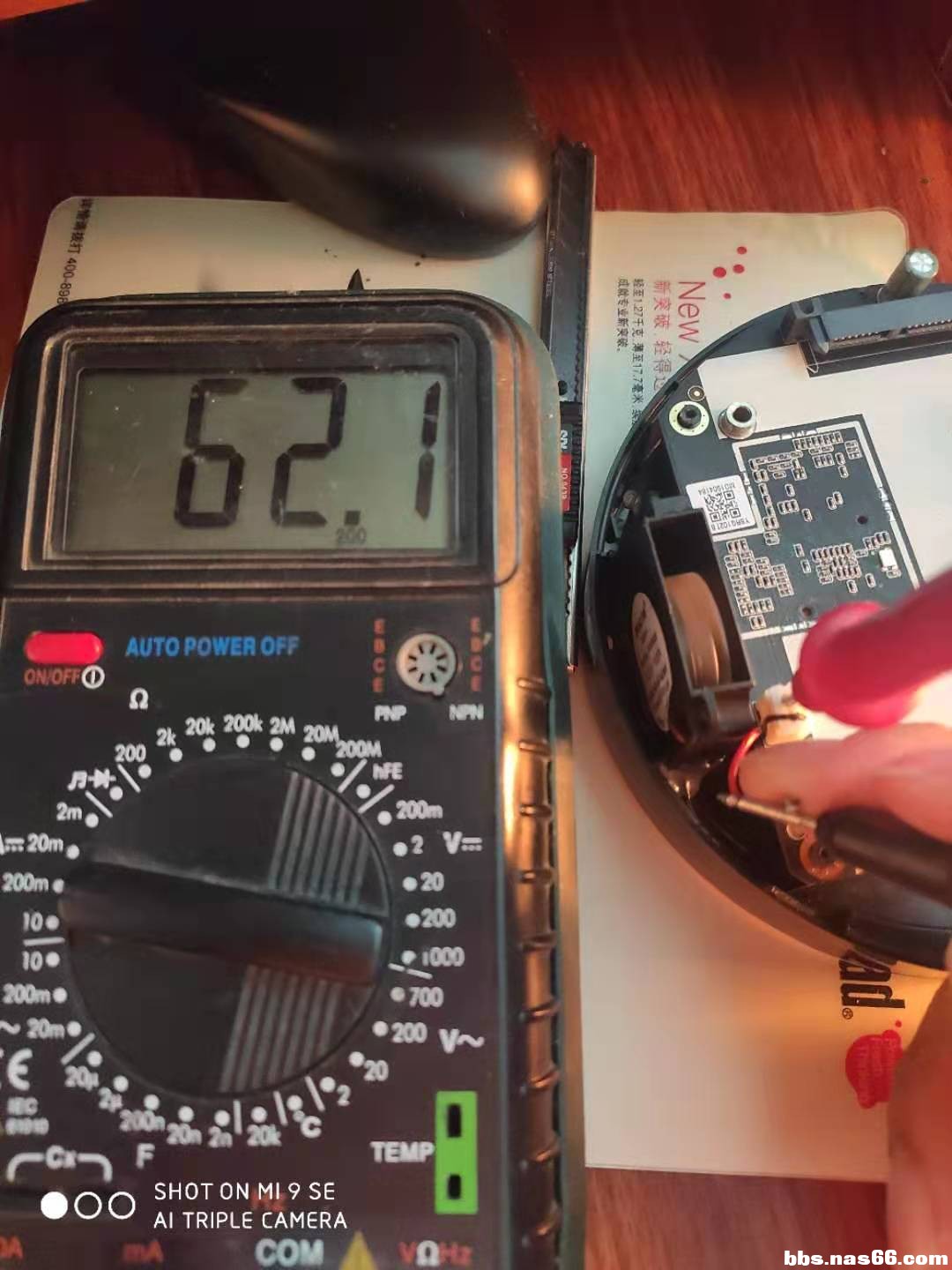

特意拆了猫盘测了一下数据，风扇的工作电流在62mA左右

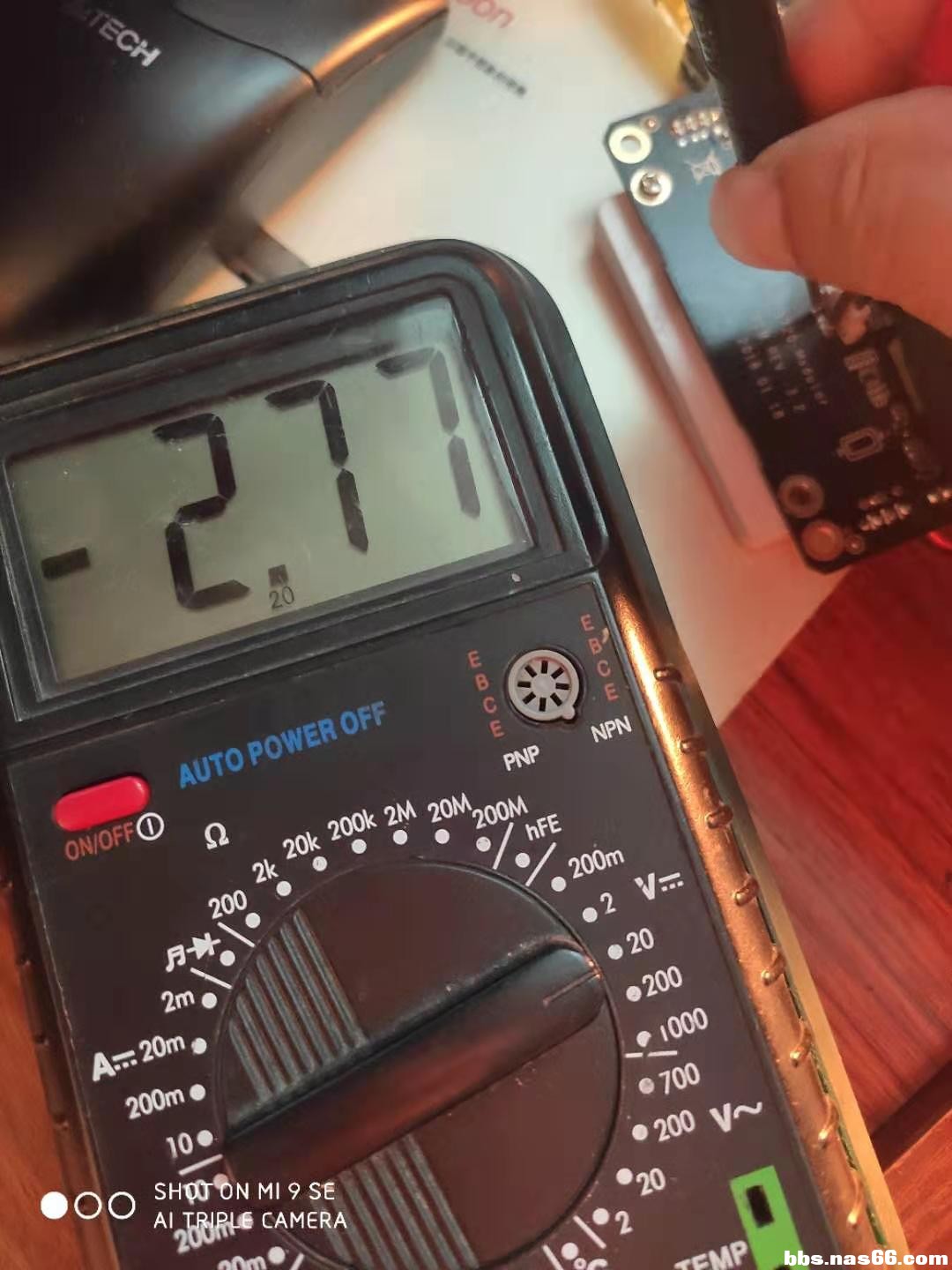

" d8 c$ _' W8 m- P但LED电压的输出有点意外，竟然是反电压亮灯
  Q  i. Y: B  b5 j2 F
本来一只开关管就搞定了，现在要加一个光电耦合器，本着用最常见的元器件，光电耦合器用PC817，开关管用8050
/ D# v/ M4 x& ^

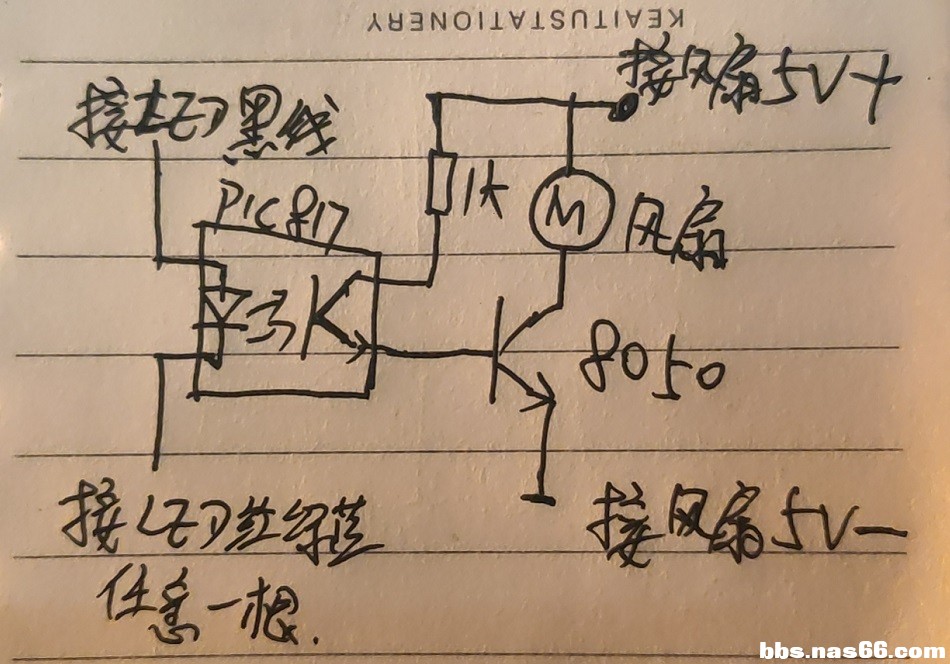

把风扇红线剪断接入图中M处就可以了。
注意：光电耦合器接在哪根线上对应的参数一定要调到255
" B4 Y+ z2 }! p! C" Y0 j附LED控制脚本（抄来的）：
添加一个开机亮灯运行脚本（事件选开机）：（喜欢什么颜色自己调，红绿蓝搭配，注意：光电耦合器接在哪根线上对应的参数一定要调到255）
% w; r/ C) [% q- ji2cset -y -f 0 0x45 0x01 0x01
i2cset -y -f 0 0x45 0x31 0x03
i2cset -y -f 0 0x45 0x32 0x03
i2cset -y -f 0 0x45 0x33 0x03
i2cset -y -f 0 0x45 0x30 0x07
; k8 f, r1 P$ L: ]# M2 r  {* j0 H4 ~i2cset -y -f 0 0x45 0x34 255    #红色0不亮255最亮
i2cset -y -f 0 0x45 0x35 0       #绿色0不亮255最亮
) P% C, U& P5 z/ o) oi2cset -y -f 0 0x45 0x36 255    #蓝色0不亮255最亮

再添加一个关机关灯脚本（事件选关机）
: C0 o0 A& P4 u! [i2cset -y -f 0 0x45 0x01 0x01
1 s+ s& k/ N$ {2 ^8 ]i2cset -y -f 0 0x45 0x31 0x03
  P6 X8 R  {2 yi2cset -y -f 0 0x45 0x32 0x03
6 t2 ]- `2 b! T9 q  ?$ Ci2cset -y -f 0 0x45 0x33 0x03
* ]4 n- a6 K! @8 S0 ^" c* A# yi2cset -y -f 0 0x45 0x30 0x07
  `& v6 c+ j3 l2 Zi2cset -y -f 0 0x45 0x34 0    #红色0不亮
i2cset -y -f 0 0x45 0x35 0    #绿色0不亮
i2cset -y -f 0 0x45 0x36 0    #蓝色0不亮
; m- P* G9 c7 v/ E, e: A
到这可以测试一下，运行亮灯脚本风扇会转，运行关灯脚本风扇会停转。
0 F6 o% p0 X! s" Y
其实本人觉得没什么用，猫盘的风扇声音几乎听不到，根本不用关，只是关机后会一直转烦人一点。我用小米插座，用的时候打开，备份完数据关机看电流在4mA（正常运行在7-8mA左右）以下了就可以关闭小米插座了。
! P+ K' g  f/ M# n- {& R
+ P" Z( k6 X! V- M再附一个温控方法：

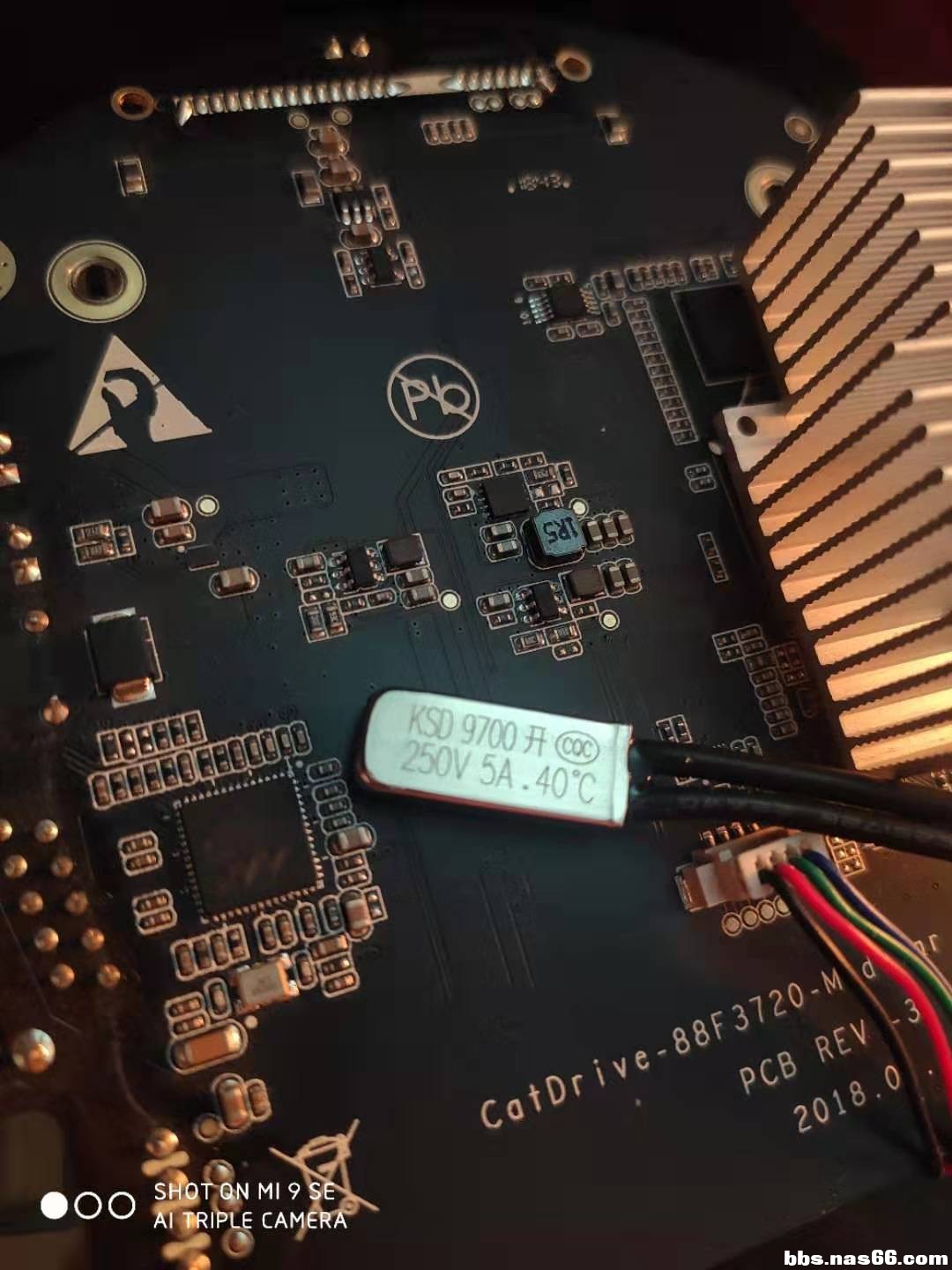

: d9 L5 W" p! L( U最比上面的更加简单，上淘宝买一个40度的常开温控器，就是图中这家伙

把风扇红线剪断接入温控器的两条线上就OK了。

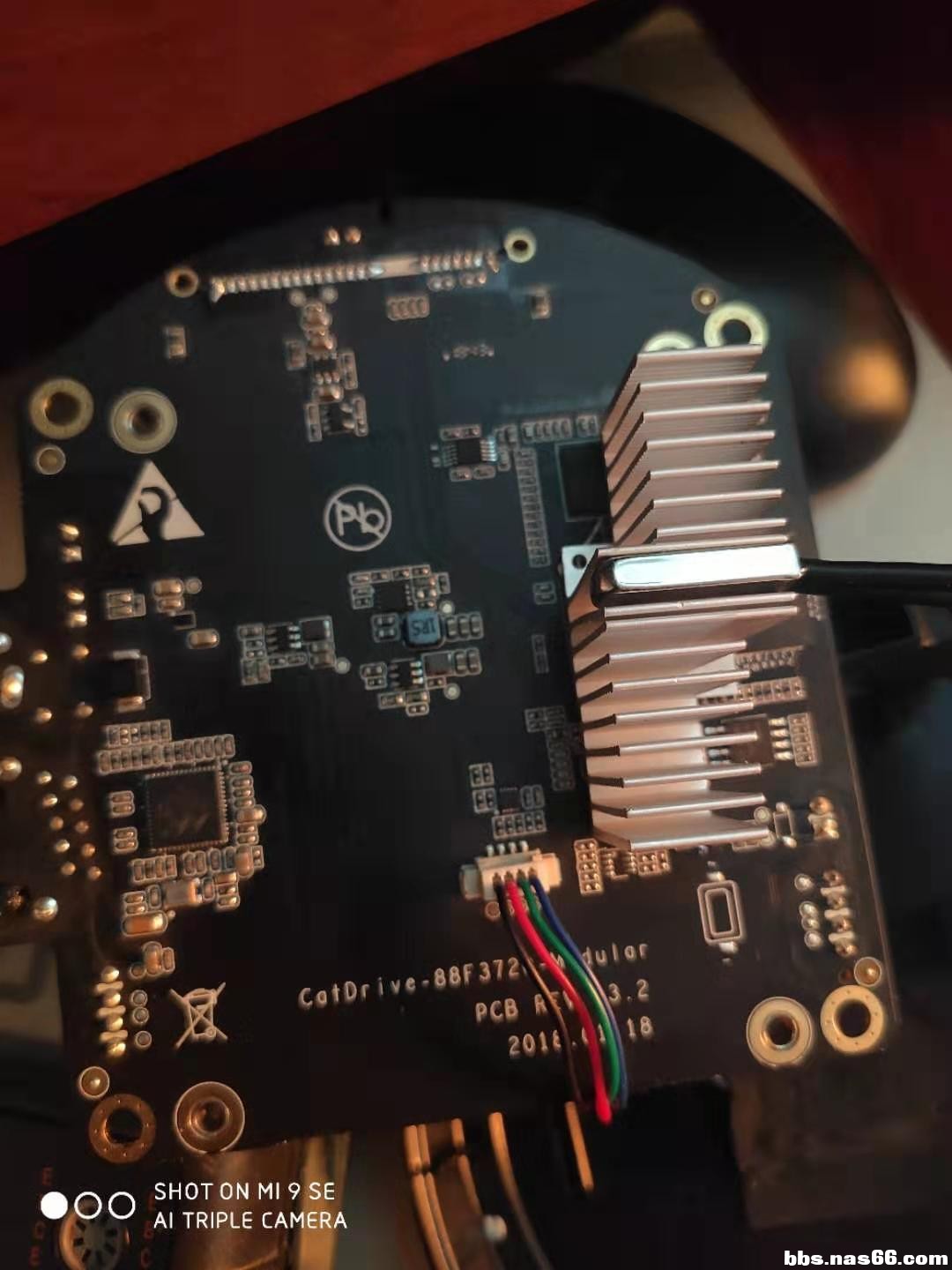

用点力，把温控器夹到散热器中：

; L$ `: `" {' j当CPU散热器温度达到40度时风扇自动运行，温度降到40度以下时风扇自动停止。
8 X1 l0 P1 t" }" [- j% x


4 V4 x% _) r; C+ O% d$ z

谢谢分享，正需要这个

这两个方法都很好啊，方法一，，能不能弄个能看懂的电路图啊

牛皮了

风扇的5V-应该就是GND，光耦没啥意义吧。

xiongyanbo 发表于 2020-1-19 07:34
5 m( y  f# v4 [9 H6 [) z; }这两个方法都很好啊，方法一，，能不能弄个能看懂的电路图啊

你要什么样的电路图才能看懂？要实物图吗？我觉得没什么用所以没有动手做，但理论上是可行的。要加的话不如做温控，简单。这个我在另一台机上做过。

QQ66566 发表于 2020-1-19 08:29
# P+ I# _* }7 {6 Q风扇的5V-应该就是GND，光耦没啥意义吧。

风扇的黑线是-5V，LED的黑线是+2.7V，我估计猫盘的LED用是共阳极LED模组，电位点不一样的，用光耦还是安全点

大哥，流弊........随口一说你就搞出来了

x3511 发表于 2020-1-19 08:39
风扇的黑线是-5V，LED的黑线是+2.7V，我估计猫盘的LED用是共阳极LED模组，电位点不一样的，用光耦还是安 ...

+ \; }" \7 W  G' i& E$ }LED驱动一定是共阳极驱动。不过我刚量过风扇就是5V驱动，负端和固定孔等电势但不短路，应该也是有一个三极管或者mos管驱动，所以直接用三极管驱动应该就可以。LED控制端为低电平，风扇不转，高电平，风扇转，基极串1K电阻就可以。
