猫盘改风扇，改垂直风道!【带图】

SHAZIK

猫盘自带的风扇是向下吹风的，进风口也是下方，风道不太行。同时我这个扇子也有些异响，就想着改一下风扇好了。

8 z1 K! k0 s* q我这里选择的是4010规格5V 0.05A的液压扇，噪音很小。

9 ?; J2 W& d% I( @0 |( X- [
登录/注册后可看大图

选择好风扇后要考虑的就是装在哪里。
" J  ~* x2 ~! c- c0 |3 t8 [我一开始想装在原风扇位，然后在侧面打孔，直接把热风排出去。

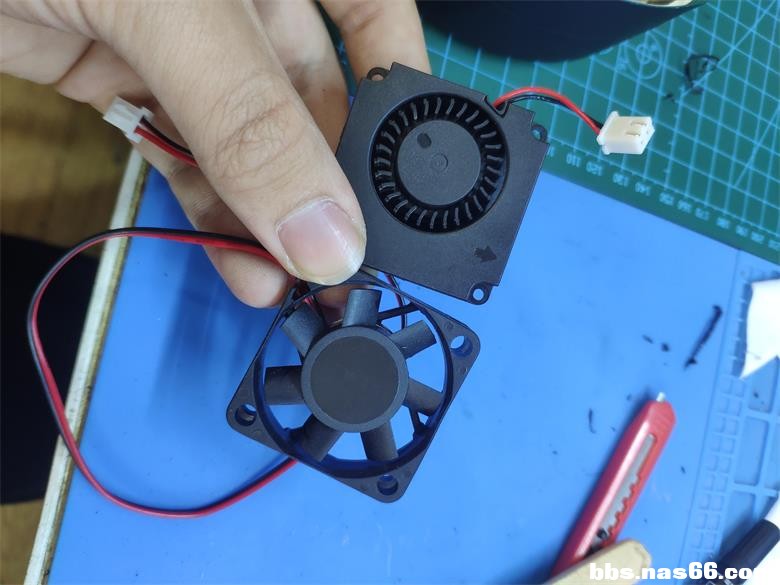

没想到这个风扇比原装的要厚一点点，刚好盖不上。
最后在机子里挑选了一会，决定安装在顶部。

/ @/ N. U) Z$ s! D9 {( k4 u4 V4 ^

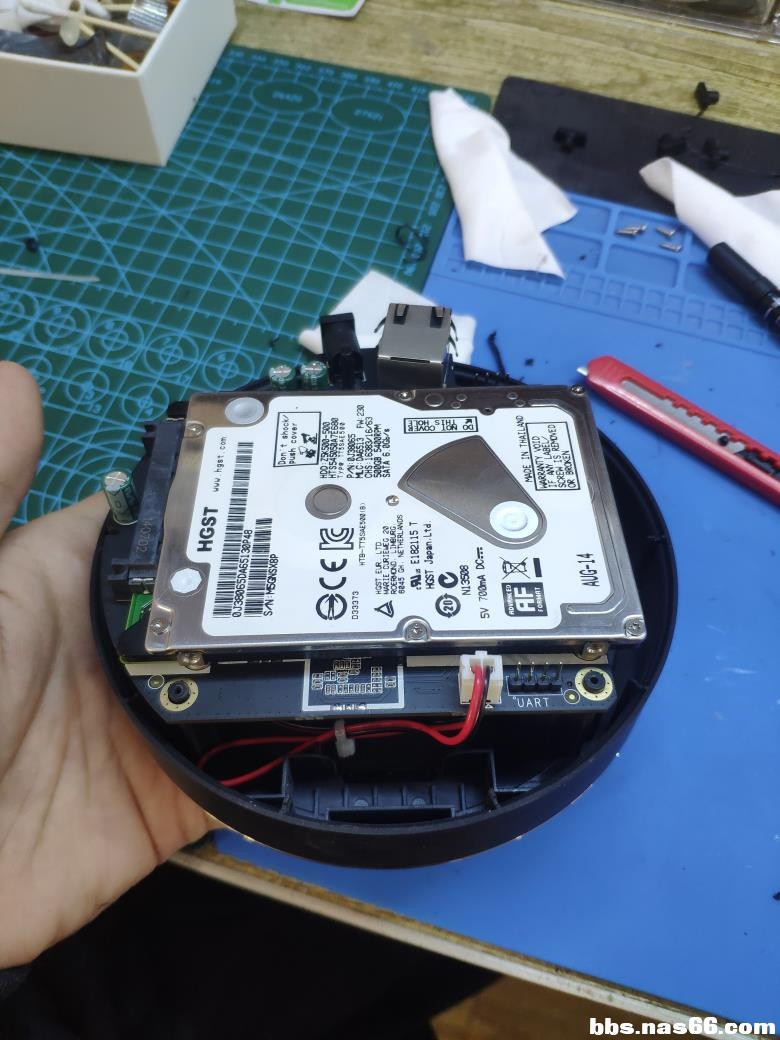

装在内部这里是完美不挡的。
! n5 ^6 b6 N+ `- `选好位置就开始划线打孔了。

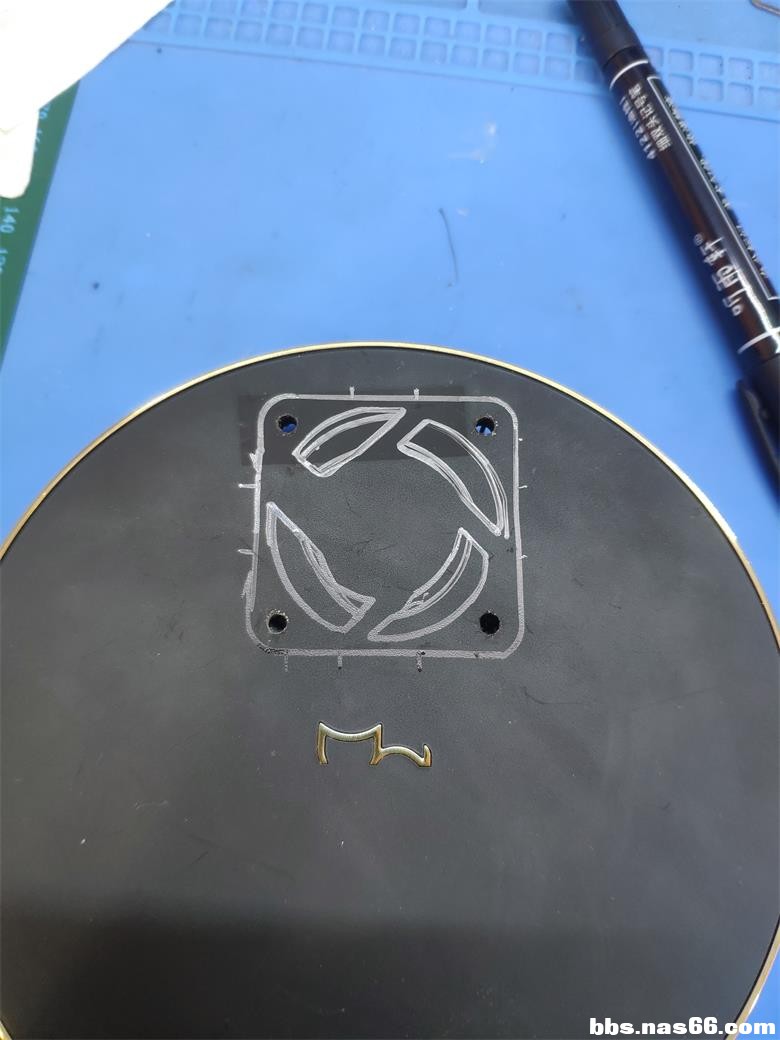

一开始准备直接装上打几个孔透风


登录/注册后可看大图

; a) a. ]% G9 E# \2 [

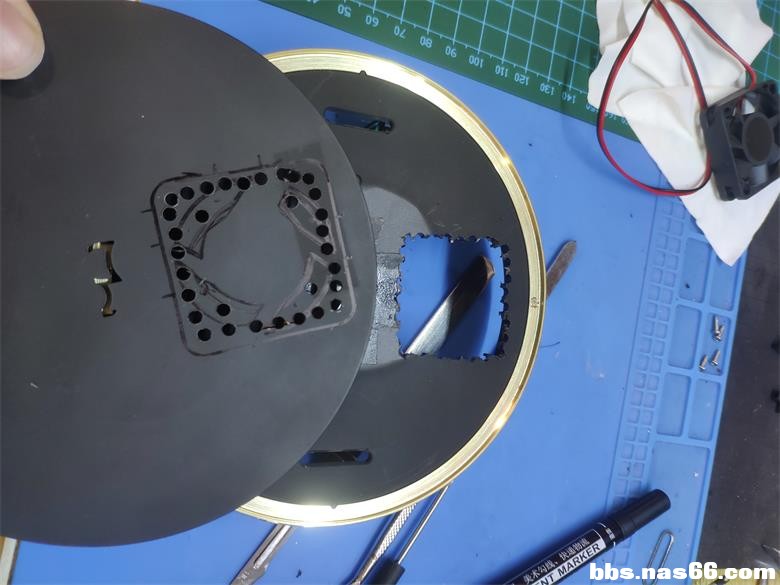

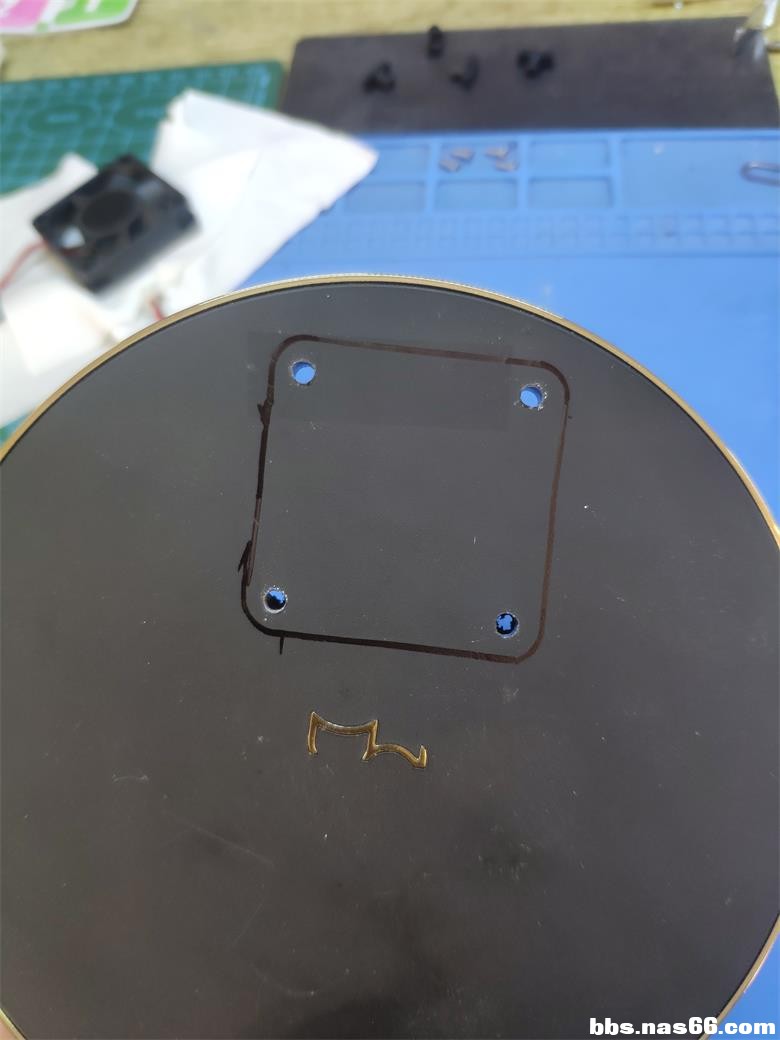

6 {3 g7 h* b0 y4 J: e: A随后感觉按照风扇开口比较好


登录/注册后可看大图

2 ]' {( [3 x! q  Y( m! _再然后觉得整个开口算了

! @; G# o) A- N
登录/注册后可看大图

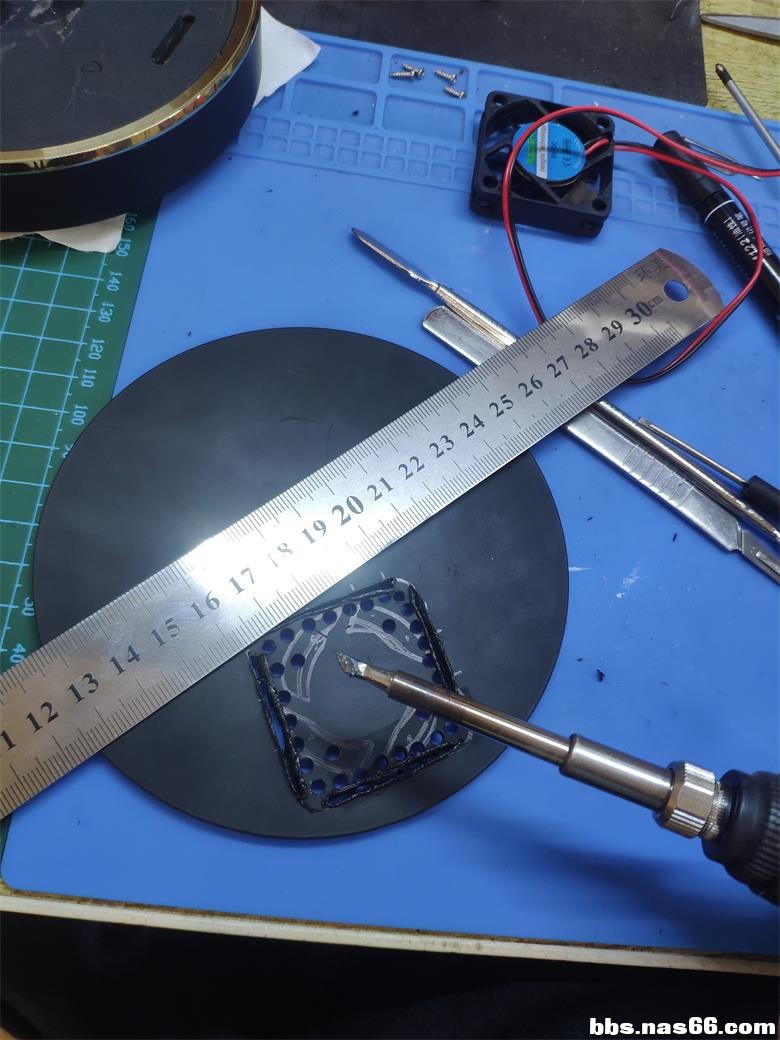

烙铁加钢尺 开口很方便 就是很难闻

  s( z' L- z5 w
登录/注册后可看大图

' N- Z3 I& v0 }+ D8 W9 l7 y; h

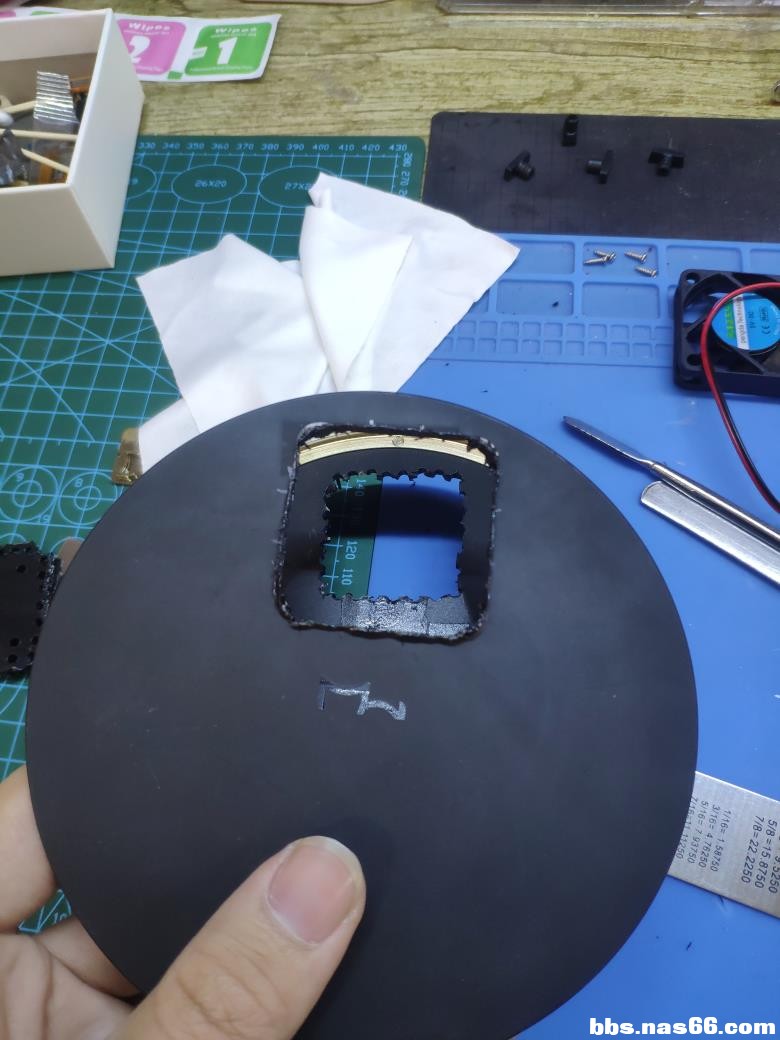

/ H. c7 G  m6 N9 k8 L$ E完成了 一共两层都要开口
' H) p, R7 s; K; ]- w! N

' s+ [9 B. ^+ n: G6 @( K
登录/注册后可看大图

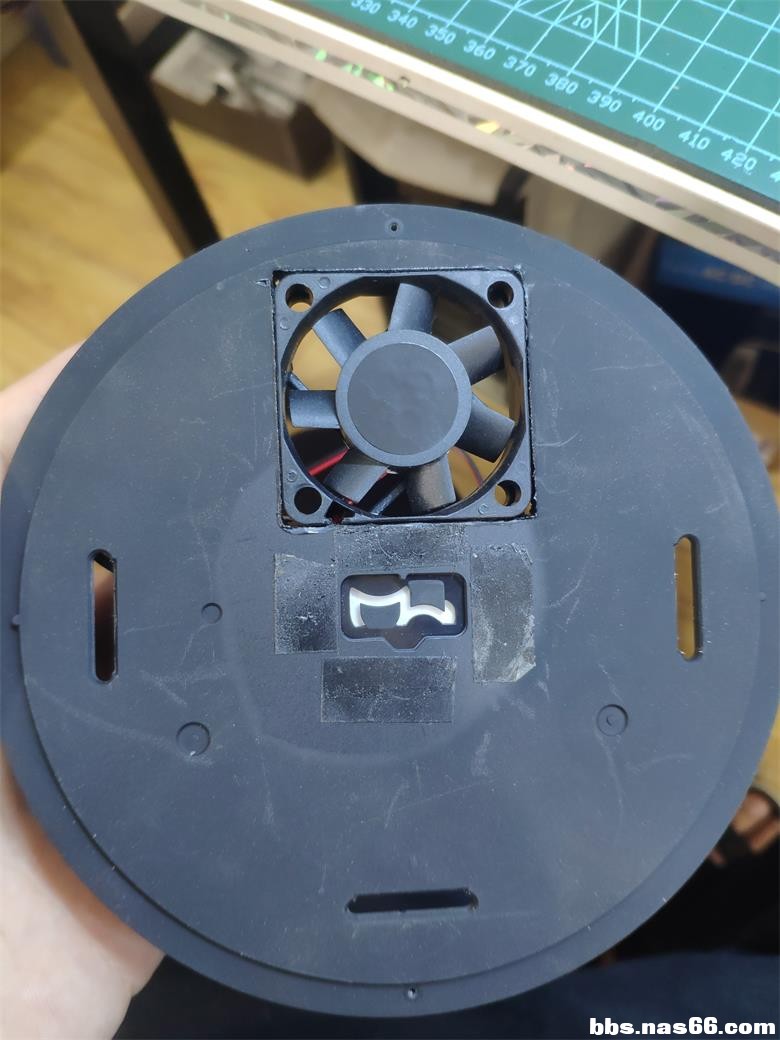

对比下大小 很适合  注意这里风扇是吸风的
& i3 P$ S9 t5 V7 y$ y

* ?) b0 E9 p3 u- E6 Q3 i2 D
登录/注册后可看大图

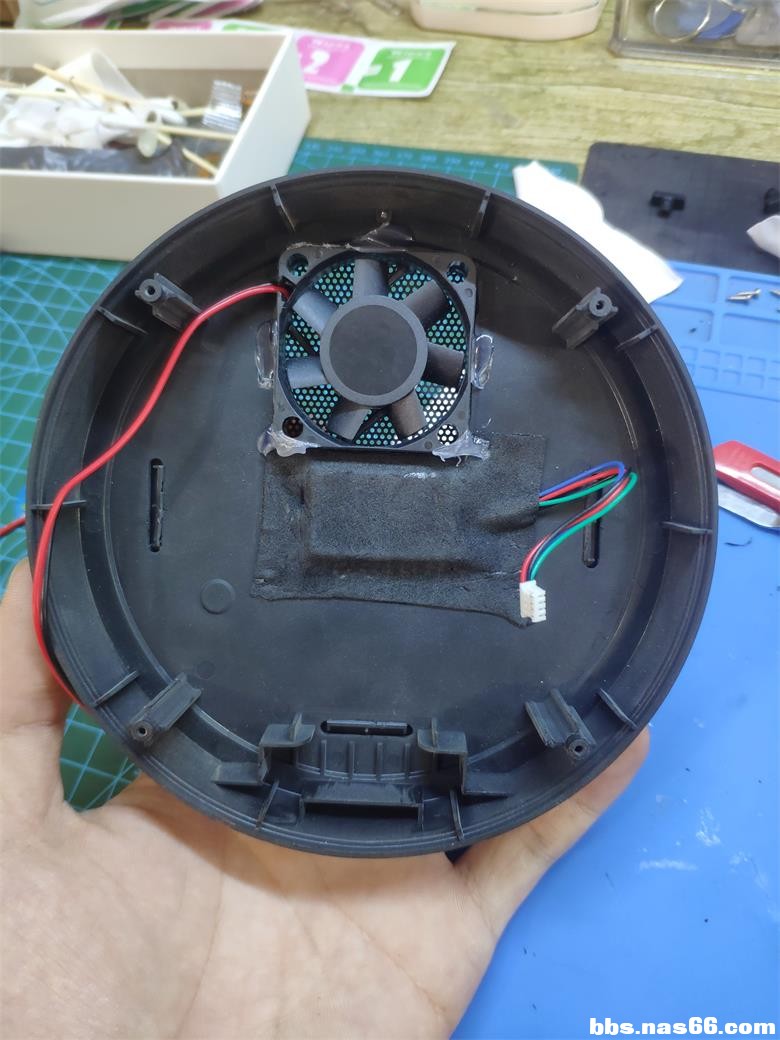

6 w! N' E% ?, G& |6 i  b* u安装在内部 这时就是向外吹风的 底部吸风 形成垂直风道

; v" x1 A9 J1 w0 ]/ U% b
登录/注册后可看大图

: w0 W6 O8 `0 I3 }
插好线   很完美


登录/注册后可看大图

* ]  I/ r2 z: o/ E" v: Z

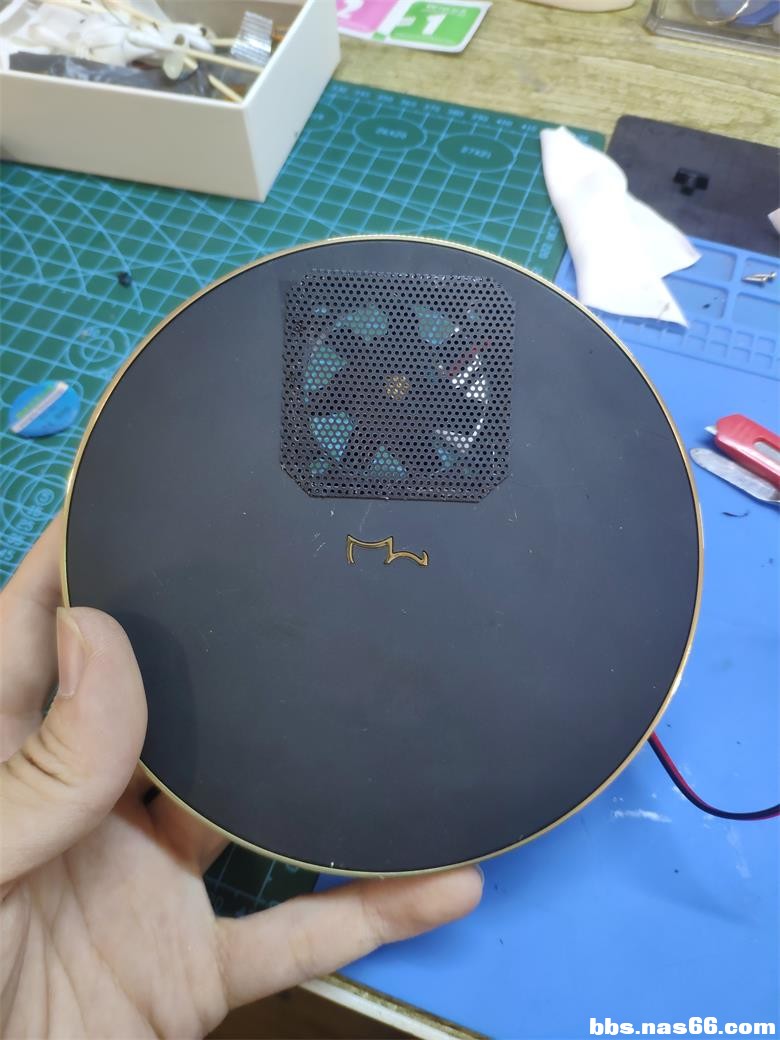

) x5 _) v1 u5 E. B找到装机剩下的防尘网  剪裁一下  挺适合的
" p% c5 d* B, }9 ?& Q


登录/注册后可看大图

$ z1 y" `  u- R4 J8 r( [7 M' g& t

（最后我还是把防尘网拆了  这玩意挡风太厉害）
/ l: d. d3 }- ?9 D- \
; m2 u4 U  y1 \, y; {4 M

SHAZIK

其实采用顶部吸风的方式装风扇挺好看的，不用装防尘网也不错，不过顶部吹风更加合理，这个就看各位取舍了。

SHAZIK

其实原装风扇也基本够用，2.5寸硬盘和这个配置发热量不算大，要知道密封的游戏本里面的硬盘也是没有散热的。

johnny198kx

真能折腾，为任性点赞~~~

✾❃❀

挺不错，自带的风扇感觉有点吵

94weimei

动手达人学习了

King0000

小白提问：从一个风扇变两个风扇，电源是怎么接的？

a853188340

看看好不好

SHAZIK

King0000 发表于 2019-10-9 18:51
小白提问：从一个风扇变两个风扇，电源是怎么接的？

7 R7 V3 w5 t* ?; c4 p0 d( _. ?原来的拆了 出风口变进风口
