本帖最后由 anima 于 2020-4-27 23:45 编辑 }: P; z. t( [+ g! c' m
- K/ m/ [! L7 h9 E首先还是要感谢矿渣各位大神，像sunday，adams...没有他们的开拓不会有芝杜睿和群晖睿，当然咱们矿渣里众神云集，要感谢的神太多了，不一一说了哈！ o7 {: @" k2 v5 L/ L! q* k, o- D% L! r: ^
回到正题，折腾了两周，终于装好了！通电试了下，完美~！！
' P9 z: Y/ M1 a# x! Y话不多说，直接上图 - ~' f5 ?+ F( Y, Z& b7 L+ L
5 ], D& e2 a$ u4 j* ?
/ }) `; N, @1 f9 Z" G正面照，由于倒着放太占地方，我觉着还是竖着放更好些，完成后的样子; ^7 `" g3 C( l% _0 @

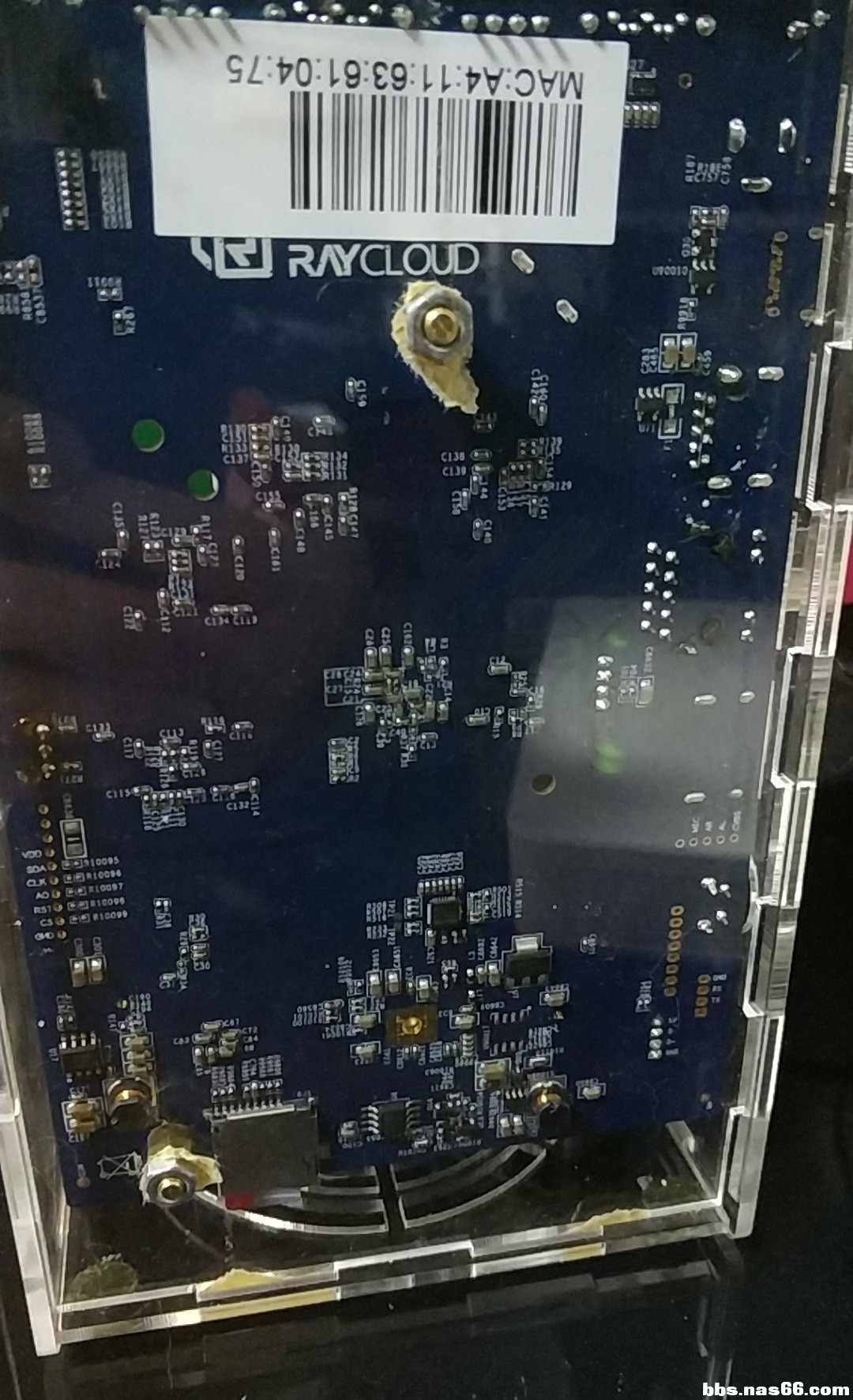

; M* f) I) T& H9 t0 X4 g主板背面，sunday大神给的图纸中主板开孔略大，不过我用螺母解决了 6 n- y( v0 d% e! A; L% i7 ]( X
2 n* _ J( G3 k# L) s: g8 T( v/ {* c! o: _* o
硬盘面，两块硬盘对着放应该有利于散热，空间太拥挤，勉强扣上了/ E/ e9 P" b0 h4 N* N3 R4 _: O
7 s% K7 ]: [* {5 ]" O* u
由于两块硬盘外加风扇，多少有些震动，为了减少噪音，我把原来小睿外壳下边四个脚垫用上了哈哈
5 ]# R0 f. |1 H: D
4 R& o' w* v) {; h+ i n1 D, p$ f
, Y9 A" Y# A- }+ n9 D' E& a为了避让我后焊的usb，只能委区两块硬盘了，其实应该焊一个90度的usb母座，但考虑到还要为其开孔，懒得弄了，如果你们想加usb口的话，建议还是不要向我这样子，太占地方了！: q6 s) j. q. J7 I' j
+ g2 ?& u$ M8 |8 h
; O5 o! Z5 U6 i0 g2 F- n3 _' F再给个硬盘结构
# u- @( w1 Y P
, s' U* z% W- y) `5 o3 }虽然因为usb搞得两块硬盘挤了点，但我还是用了海绵垫做了隔离，这样能有效降低噪音和震动，中间的空隙可以帮助散热( `9 M4 L8 n6 K* B" j1 I& g. `+ F5 G
4 q; k: K; b3 A1 Y1 X
+ w; I9 F* T$ d5 o5 W% x9 G# T总结一下几个重点：: U4 q5 Y* K5 c6 m/ Z
1.小睿私人云的主板虽然提供了两个sata接口，但供电确实有问题，需要去电容，请参考简书上的教程。8 u7 ~4 B4 U5 b
2.如果两个硬盘同时开启，原厂自带的12v 2A的电源适配器就不适用了，至少3A以上' `) N& d1 E; S
3.原厂只带了一个SATA电源数据线，并且主板上的电源接口非标准化4pin接口，可能你在马爸爸那买不到这个接口，需要定制，我的解决方法是——DIY，有点糙，凑合一下吧，能用就好, u+ N. n- J1 j9 Y1 l; Q' H
4.12v风扇电源从硬盘电源里接出来，同样DIY y# w5 K, s+ Z2 O
7 {; P4 t7 n) L: Y3 P/ T# G8 q v
5. 通电开机正常，双盘完美识别，真是香呀~！！目前没有掉盘现象，无论配置还是性能，绝对秒杀猫盘狗盘虎盘豹盘！！8 Q( u+ k9 ?, J1 E
+ \& K2 h. n! l3 B, V+ V
6.已知问题，开机后需去设置一下openwrt的网络，否则每次开机后都需要在芝杜里手动连接LAN，不知道有没有其他人遇到过这个问题，不过能解决就好" m# @; k: y9 ~0 B7 Z
以上就是现阶段的战果，分享给各位渣友，与你们开车顺利~！！" b' r: _6 A; d- J6 b- Z/ ^( G
|
|
