贝壳云散热改造思路分享

m1250674036

    贝壳云买来之后刷了小钢炮，其实也用的不是很多。在找各种刷机固件、教程的时候，也看到了网上的一些硬改贴。自己也摸索着自己搞了一个，我的思路就是尽量保留原来的壳子（我还是比较喜欢原装的东西），而且再刷机的时候不用再开盖。大家在自己改的时候按照自己的理解再进行创作。
    在改造完了之后实验的基础上我觉得比较好的硬改材料：
    1.微动开关6*6*4.3mm，接出来之后就可以不用开盖了，我以前随便买的12*12*4.3mm，太大了。
    2.散热风扇4007  12V滚珠轴承风扇40*40*7mm（5V还是12V自己选吧，我选12V是好供电），风扇最好薄点，但是长宽别超了这个尺寸。
    3.温度开关 35℃常开，这种开关阈值很不稳，建议选低一点。
    4.母转母杜邦线、排针。
    5.USB母口（180°直针就可以，我用了个90°的发现并不好用）。
    以下开始叙述改造过程：

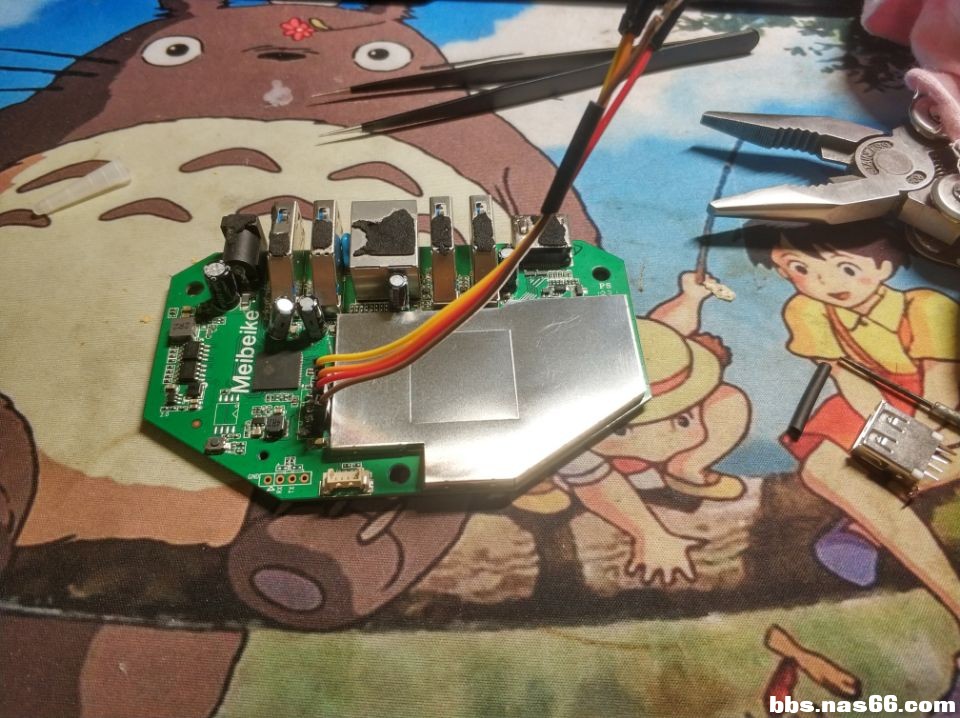

    1. 将排针下端弯成90°后焊接到电路板上（弯一下主要是接触点大，好焊接。好像这地方可以击穿焊接？我没敢试）。

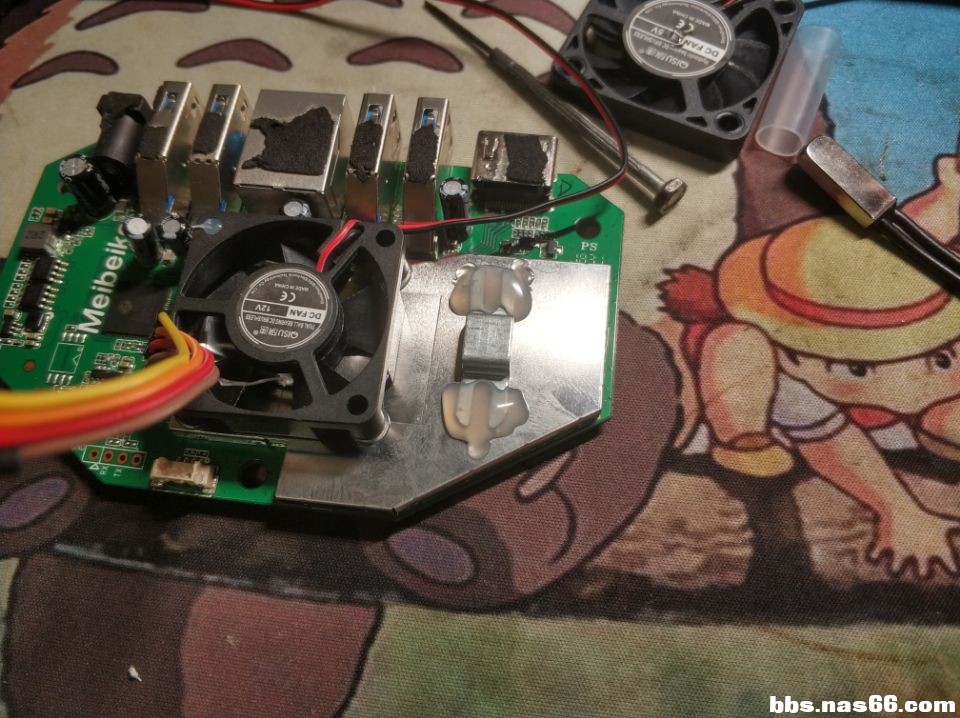

    2.将风扇直接固定在盖板上，我用手试了一下，应该这部分的区域是温度最高的。我是直接用的热熔胶枪。

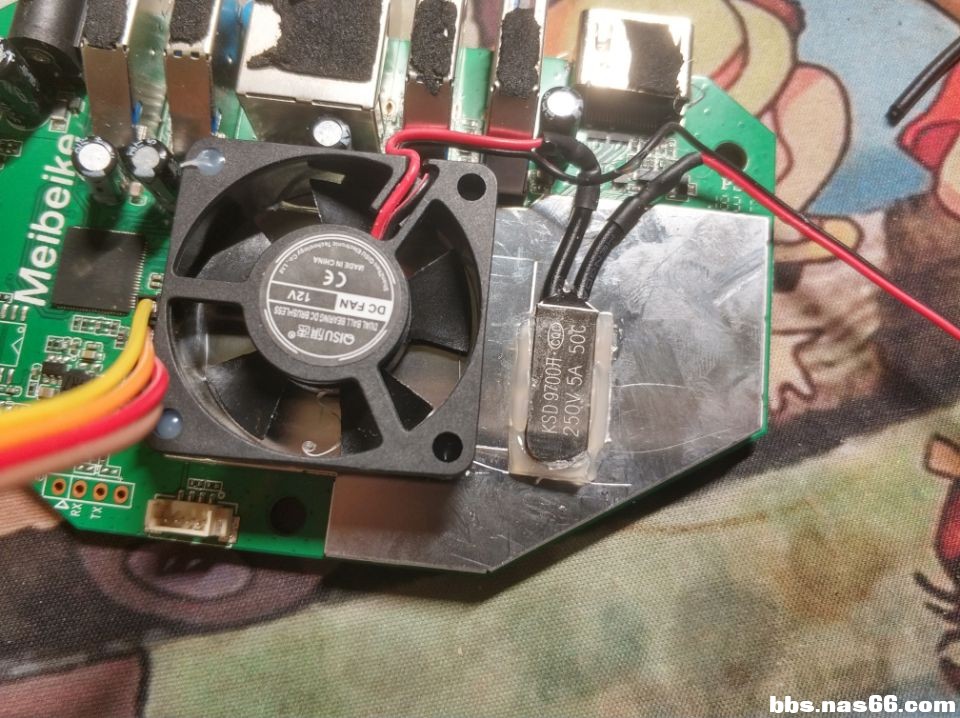

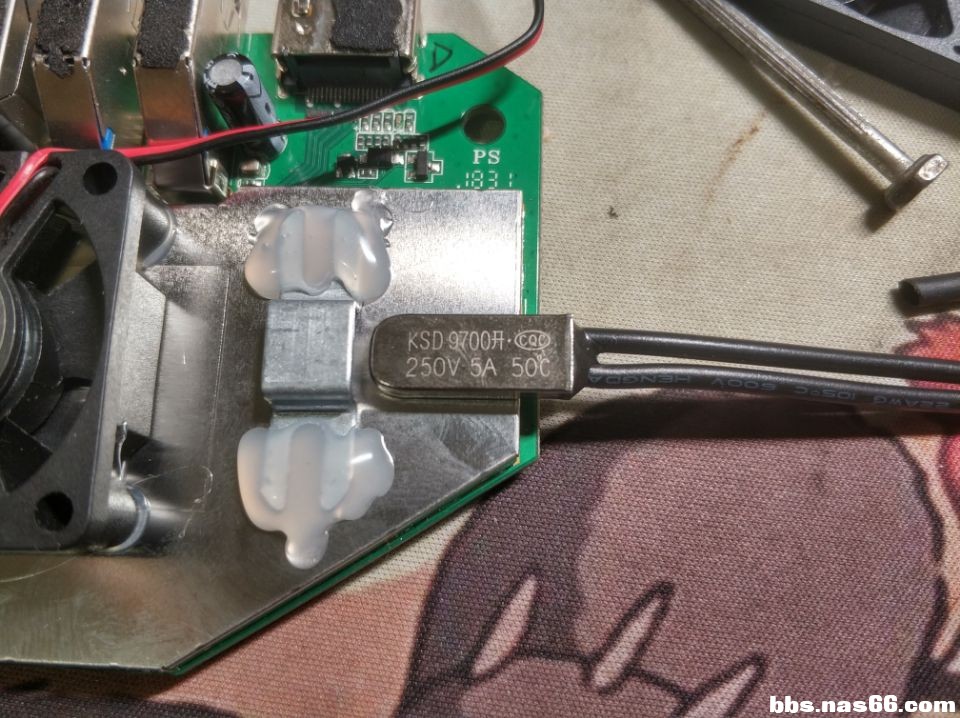

     3.将温控开关固定，我本来是也买了这个固定座的，但是到最后我也没用，因为我这个温控开关阈值太高（50℃），离发热区域太远就没意思了，我直接竖着胶在了风扇旁边。然后连入风扇的线路中。

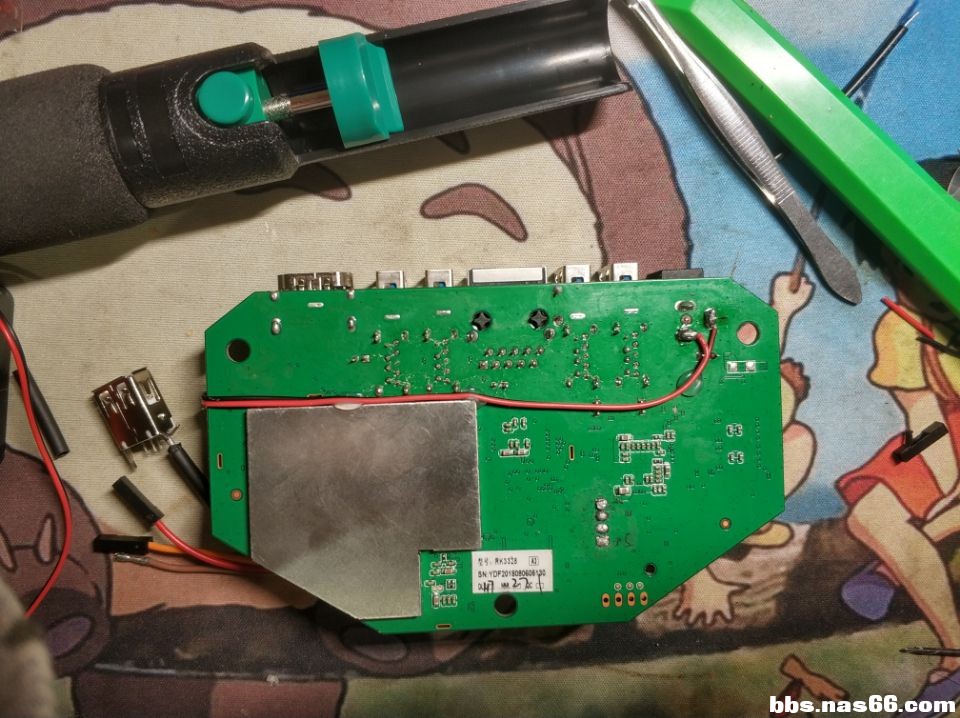

    4.将风扇线子绕一下从后面取电，期间可以用热熔胶固定一下。这个DC口处的三个端子上下都是正极，右边是负极，电压12V。要是5V的取电的话就是刷机的那四个触点中两边那两个就行。

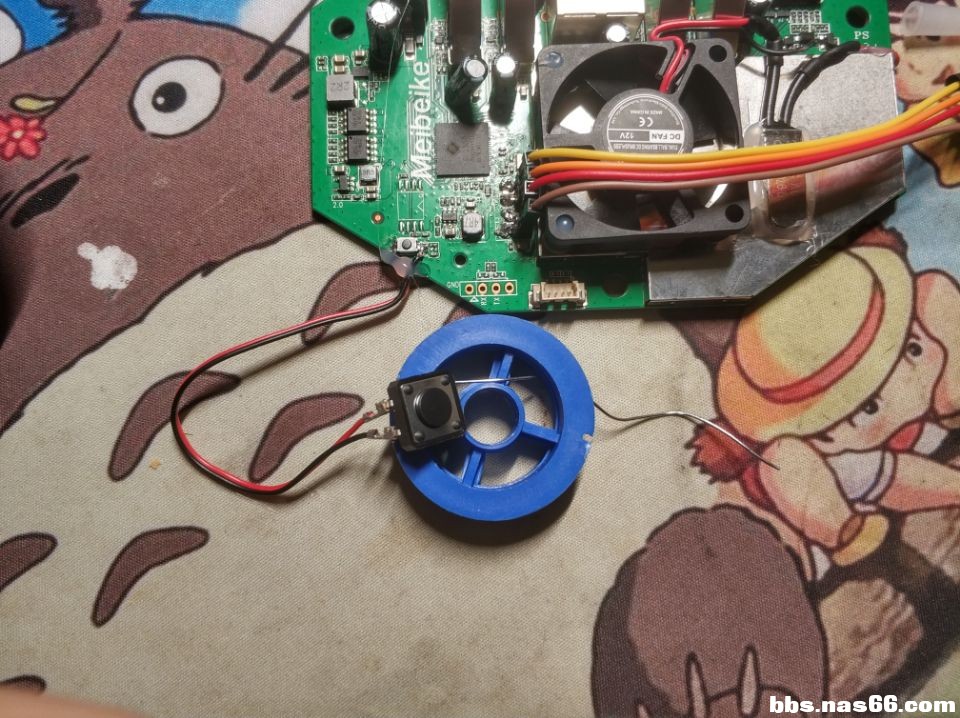

    5.接下来这个杜邦线焊接在这个重置按钮的两侧，仔细看电路板上，这两侧是有裸露的触点的，不是很好焊接，自己注意点。我已经测试过了，从这地方引出来的照样可以重置，刷机的时候可以正常使用。

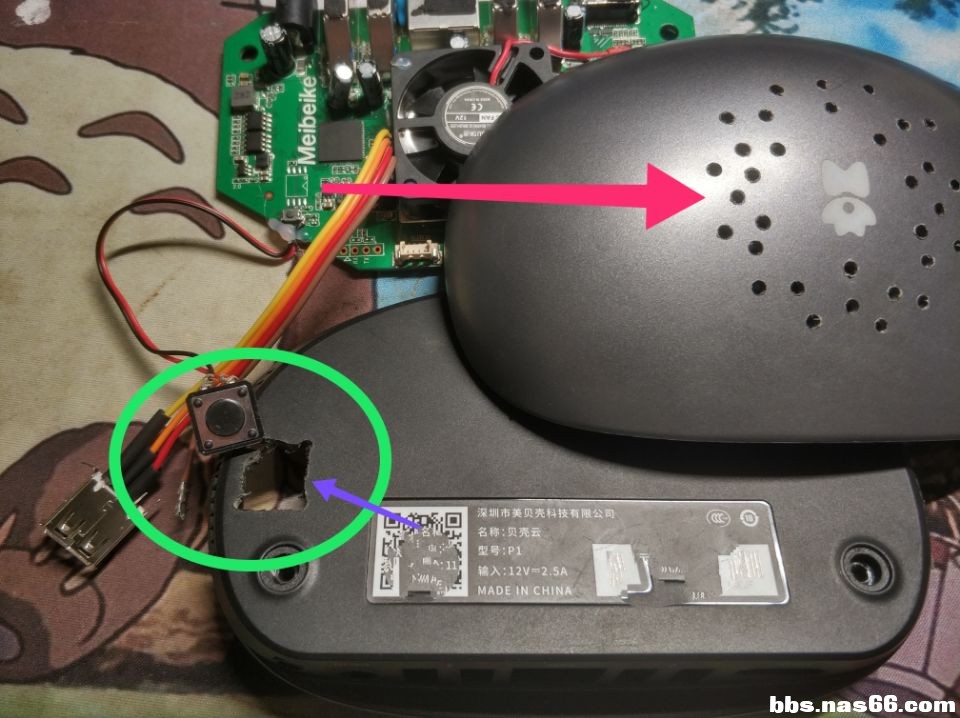

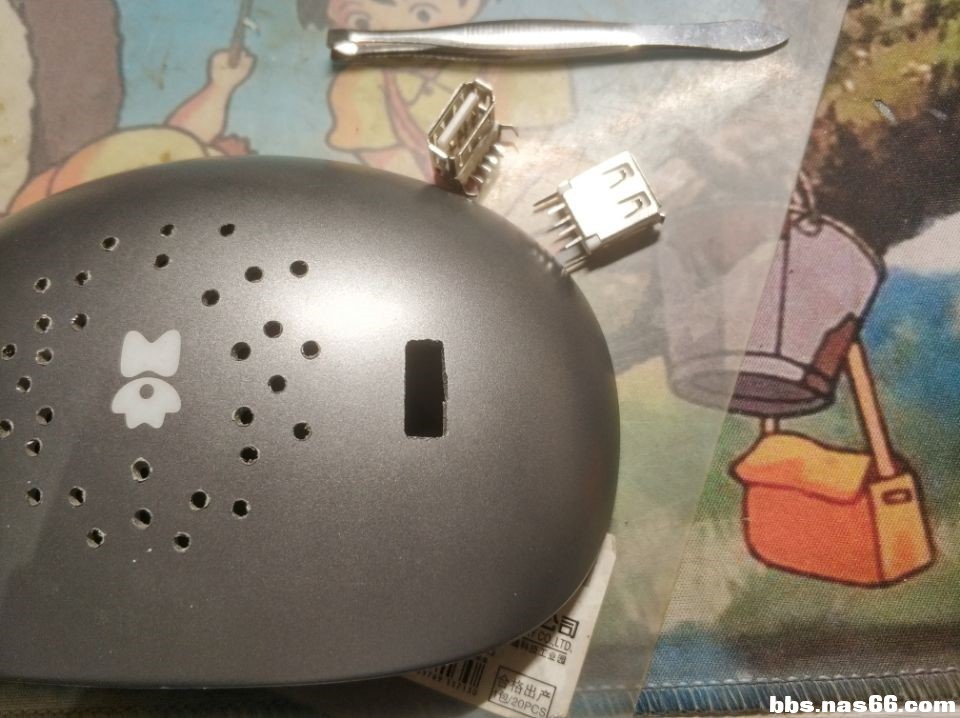

    6.这一块是打孔部分。上面的散热孔最好先用马克笔标一下点，这样打出来的孔有规则、好看，然后就是需要找一个位置安装微动开关（重置按键）。我只想着保留中间的灯，所以中间我没有打孔。

    下面的壳子上我觉得已经找不出可以开一个USB孔的位置了，只能在上面的壳子上开孔了，这个孔要一点一点的扩大，别弄大了，不然USB母座安装不稳。

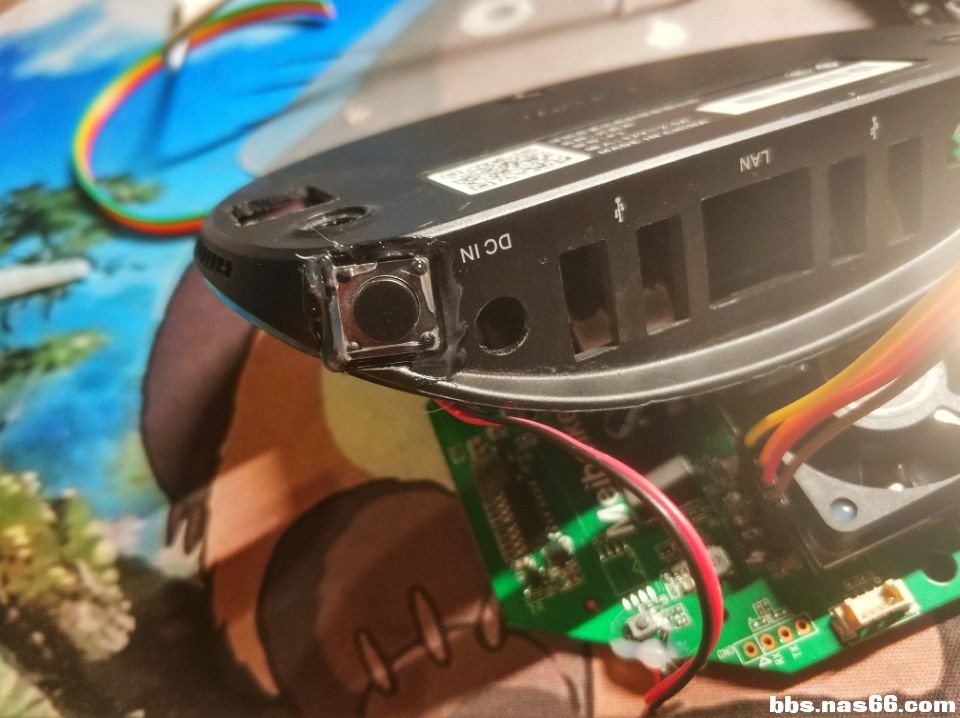

    最后我又权衡了一下，要是让重置开关朝下的话，虽然在平面上不会按到，但是如果把机器担到了什么上就有可能会误触，而且刷机的时候还得翻过来不太方便。想了想还是找了个位置，放到了侧边。我这个微动开关太大了，你们买小一点的（就我开头说的6*6mm的就行），然后用热熔胶固定。

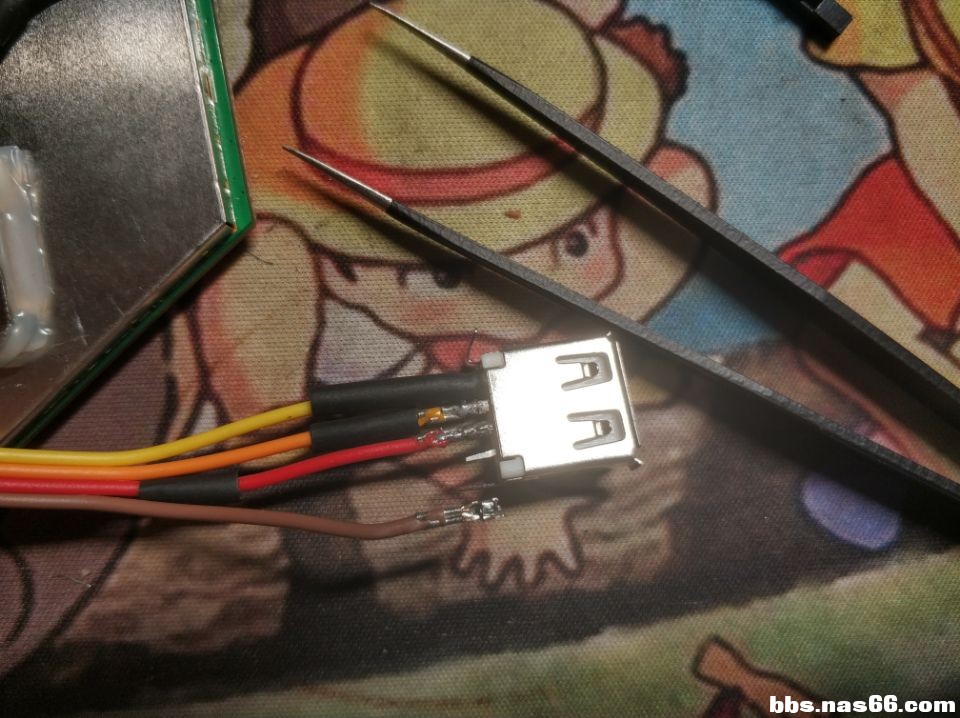

    7.用杜邦线连接USB母座的时候，这个线序要对好。（测试图）
让母座里面的白块靠上，按照我图中的放置从上到下的连接线序分别是GND、D+、D-、VCC。（可以再结合第6步的第一张图的杜邦线颜色来看，就知道板子上那个触点连接母座哪个针脚。

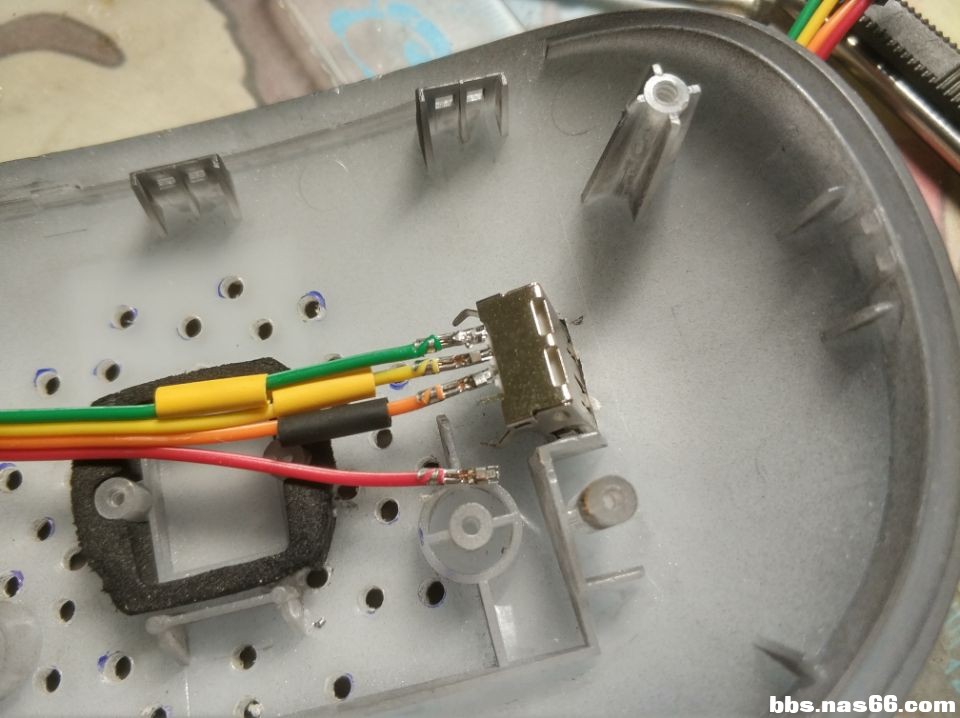

    在电脑上按照此连接测试可以刷机后，接下来就是把母座安装到壳子上。把母座上正面安装进去之后，在反面按照测试的线序进行焊接（最好也套上热缩管，避免焊歪了连在一起了）。然后用热熔胶把母座粘在壳子上，最好先插上根USB线，避免热熔胶从母座缝隙里进去了。

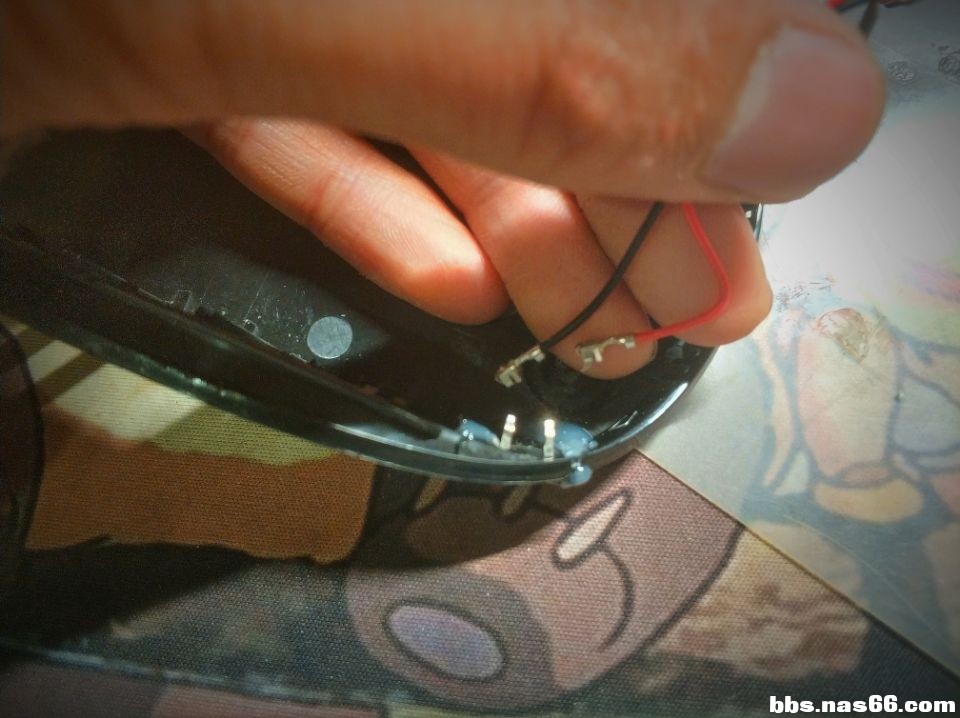

    8.把重置开关引出来的线连接到自己的微动开关上，因为我用的是风扇上截下来的一段线子，这头正好可以卡在微动开关的针脚上，注意这个微动开关的连接只要两根线别连在对角线就OK，对面的或者临边的两个针脚就行，我这个就是临边连接。我这个微动开关太大放不太开，另外两个针脚我也用不到直接掰掉了。

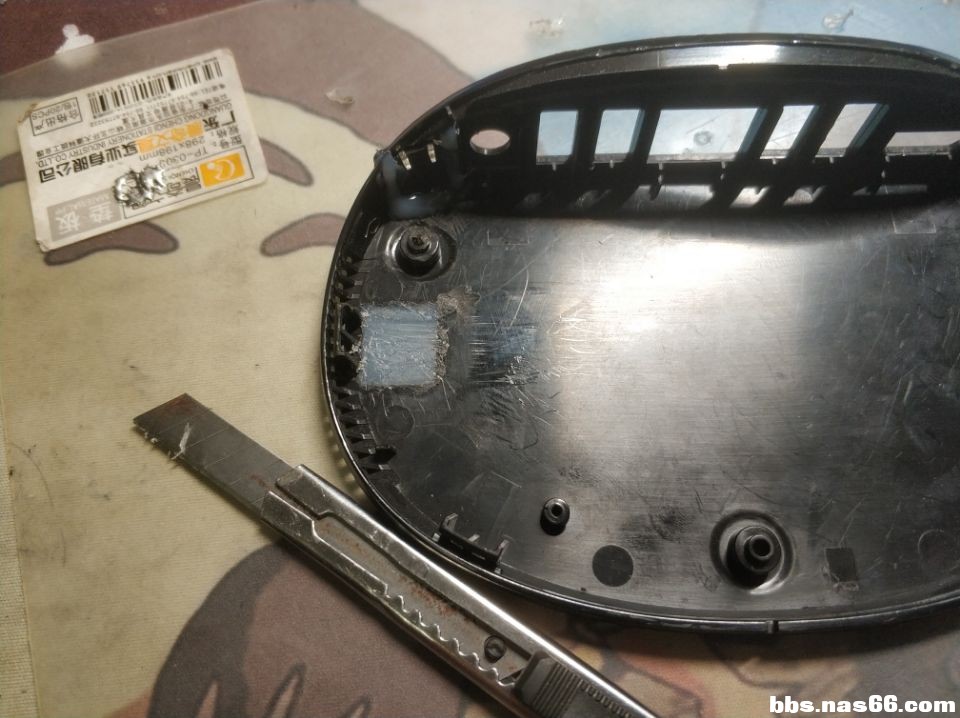

    9.最后微动开关放到了侧面，下面开的这个孔也用不到了，我就用热熔胶又给堵死刮平了。

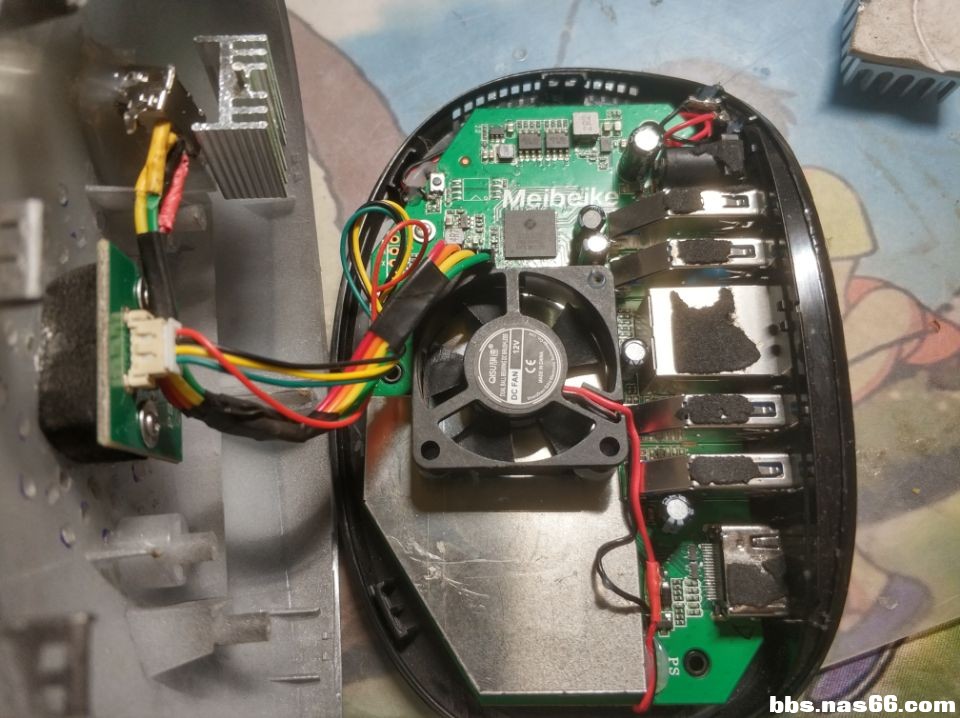

    现在把板子安装到壳子上，我买的那个温控开关阈值太高了感觉不太好用我就给暂时拆了，等买的新的到了再换上。上壳子的散热片也没法再安装了。

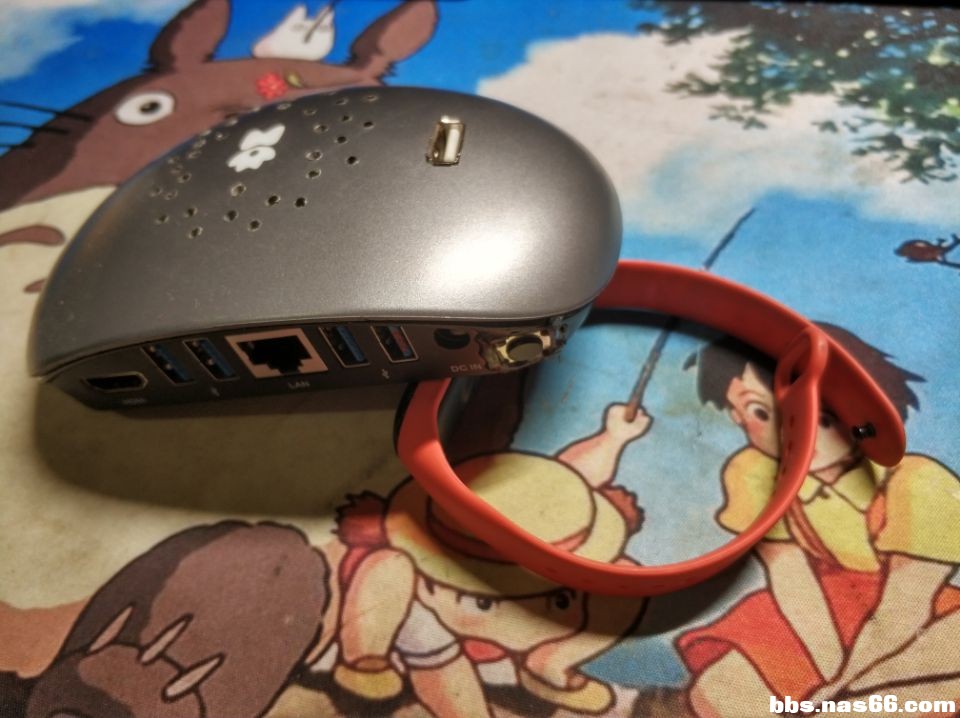

    10.测试好所有环节，整理好所有线序之后就可以合盖了。现在刷机的时候只需要按住后面的微动开关，上电之后把双USB公头线插到顶部的USB母口就可以刷机了。我已经试过三四次刷机了，很稳。一般情况下不需要开盖了。

    因为我是一边摸索着一边自己改的，所以有些地方看着比较粗糙。大家在看了之后再去改应该能做的更好看。

m1250674036

改造之后声音肯定也是有点的，但是也还可以接受，因为我这风扇本来就比较差。
散热孔也有关系，可以自己再摸索摸索怎么开孔。
甚至说直接买个厚点的风扇，直接把上壳子中间那块挖空，让风扇可以直接漏出排气。
或者在屏蔽罩上加散热片，买薄的风扇固定在上壳内表面将热量朝外吹。

brightforce

谢谢楼主分享，动手能力真强，教程很用心 赞一个

lesing

很强大的动手能力

adiao

顶起，非常能折腾啊

firewalls

手残，总是焊不好，PCB焊盘焊没了，还有修补办法吗？楼主

adiao

帮顶 帮顶

m1250674036

firewalls 发表于 2020-5-11 01:44
手残，总是焊不好，PCB焊盘焊没了，还有修补办法吗？楼主

这个我也不清楚   我买了仨，一直都是以第一个练手，虽然焊的不好但还没坏
