小睿外壳、散热和使用方式分享

arthur711

之前取散热片磕坏元器件造成hdmi无法输出，后来淘宝找了同等尺寸的共模电感滤波器，型号就选了带hdmi的（taobao上没几家在卖），还有两颗测出来是0欧的跳线电阻也磕伤了就准备一起更换了。本来拿了热风焊台用废弃板子练习了半天，准备解锁新技能了，废弃板子一般300度以上就可以完美取和焊接元器件了。可是换到小睿到350以上了还是纹丝不动，不敢再上温度了，怕毁了无法收场。最后还是换回了白光焊台搞定了，不过手艺还没办法把贴片元件焊接并排对齐，但是使用已经无碍了。
我的使用方式就是与功放和投影放在一起，然后用小米空调插座控制开关（全部放的工作室飘窗上专门做的平台），用苹果siri语音打开和关闭。控制使用芝杜的手机app控制，非常方便。

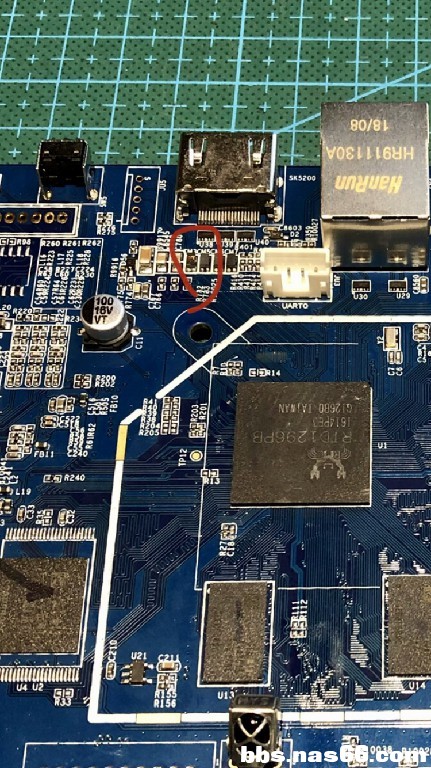

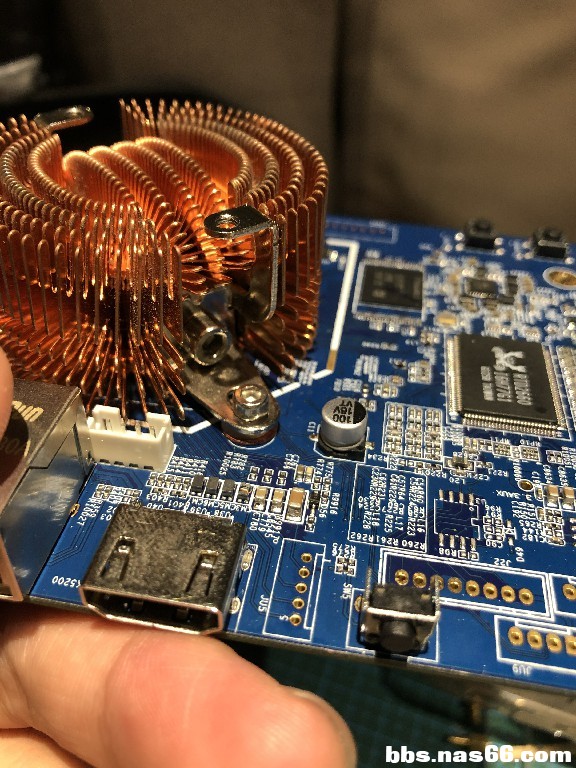

磕坏了一颗共模电感造成hdmi无显示，不过后来查阅到两颗是一组所以直接替换了两颗。还有两颗0欧贴片0402电阻擦花了，本来也没坏，不过还是买来换了，当练手玩了。

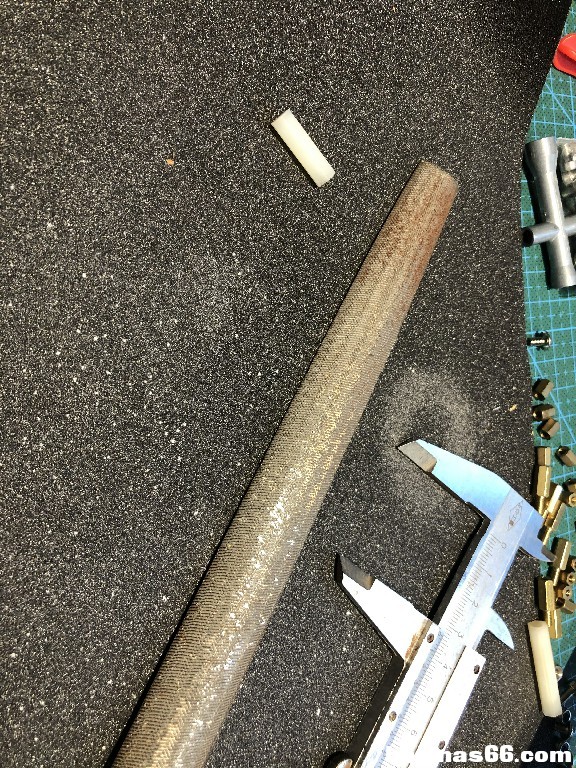

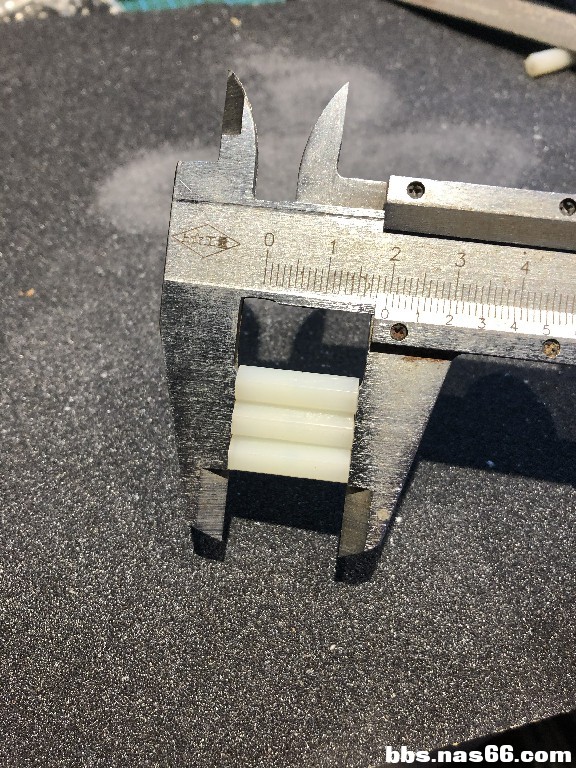

主板和顶盖的支撑柱是把20mm的螺丝柱打磨了0.5mm刚好可以安装

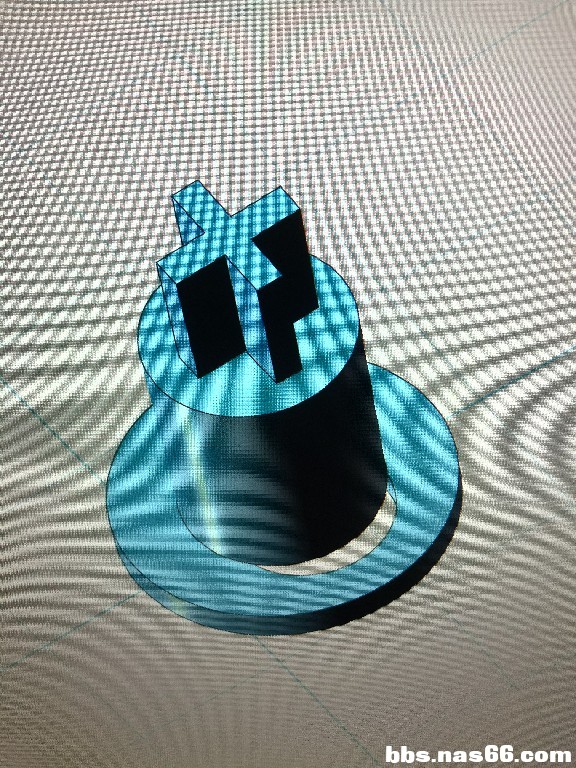

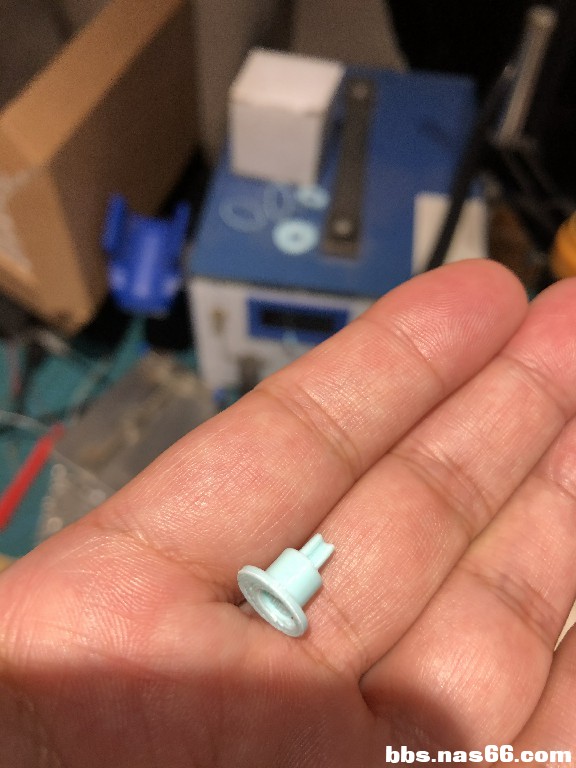

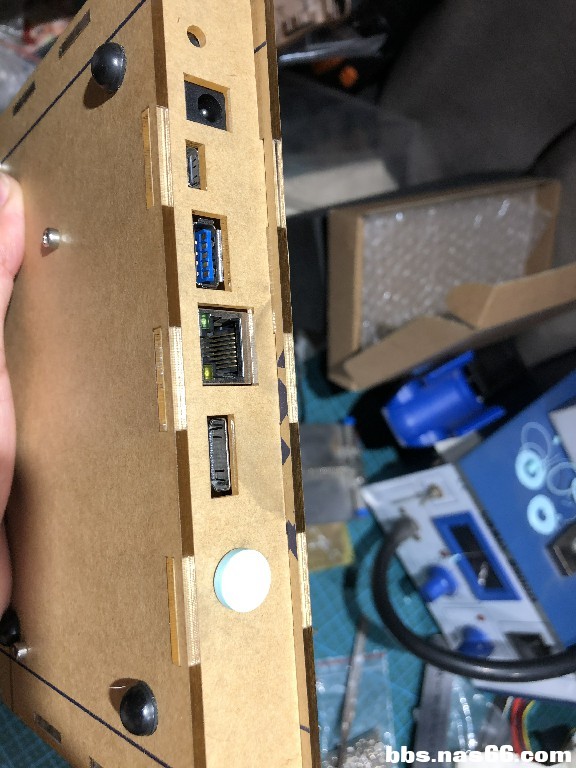

原装开关太丑了，自己用3d打印做了个，由两个元件组成，不过效果感觉一般般

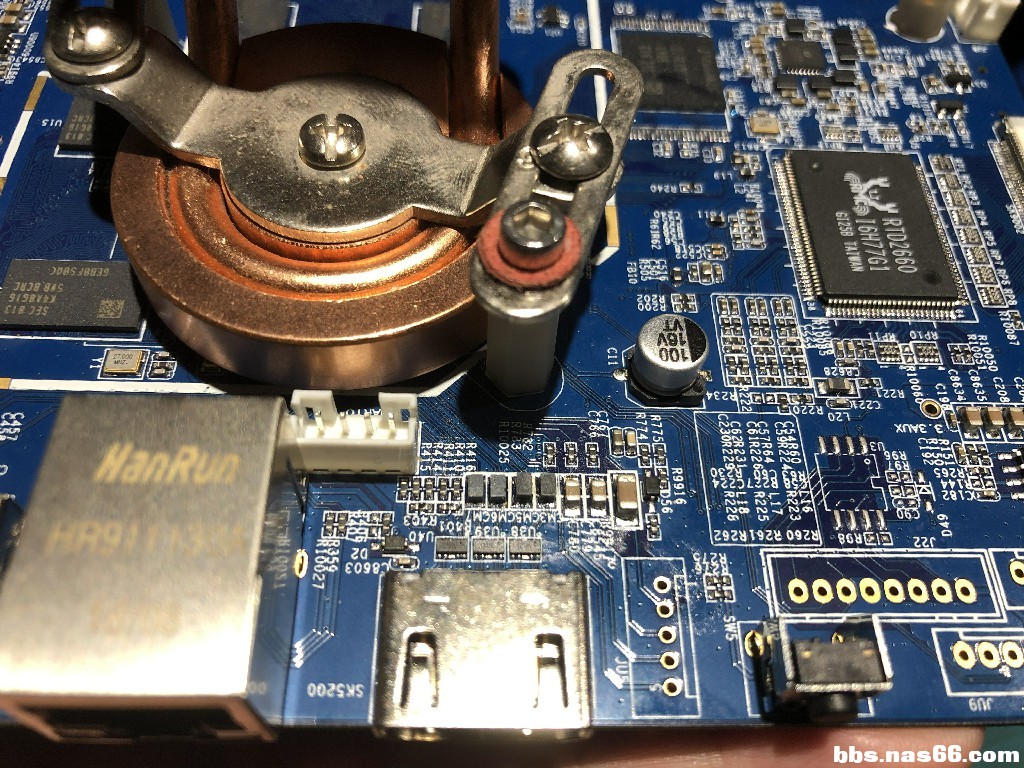

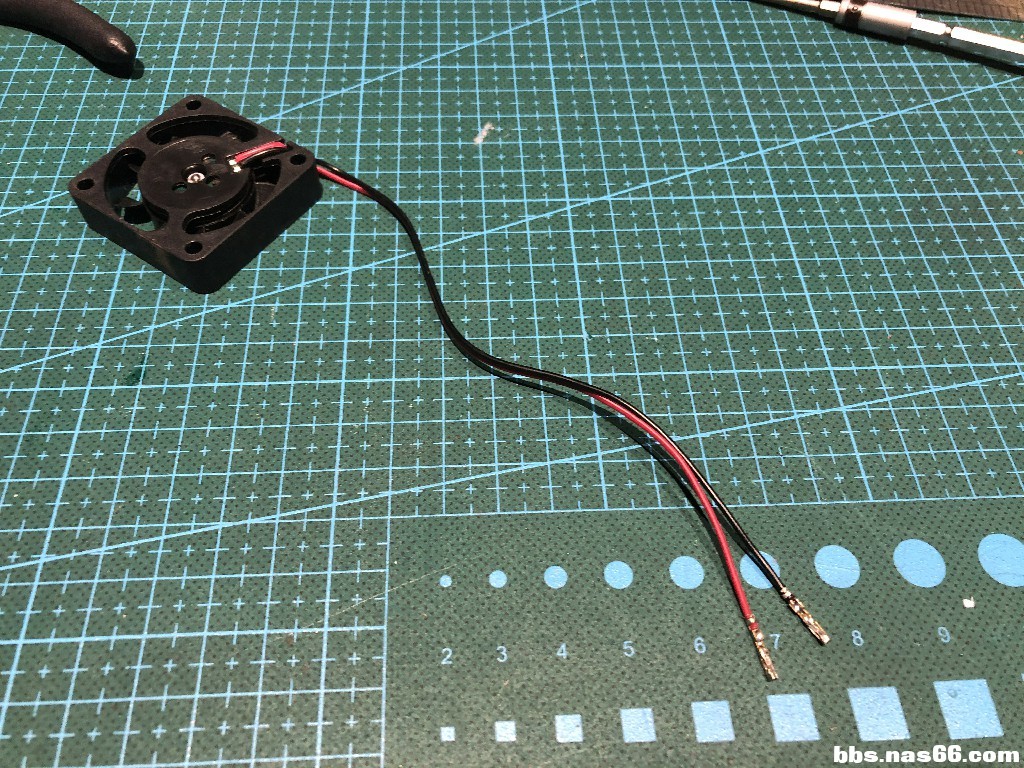

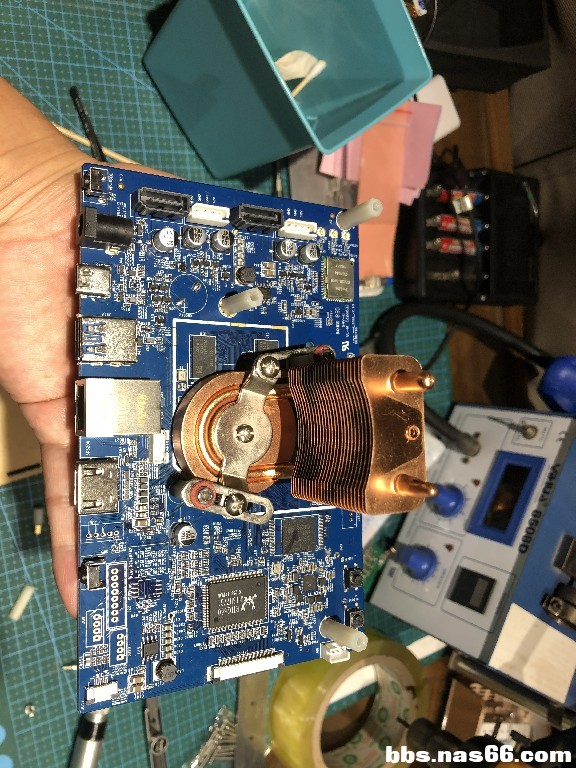

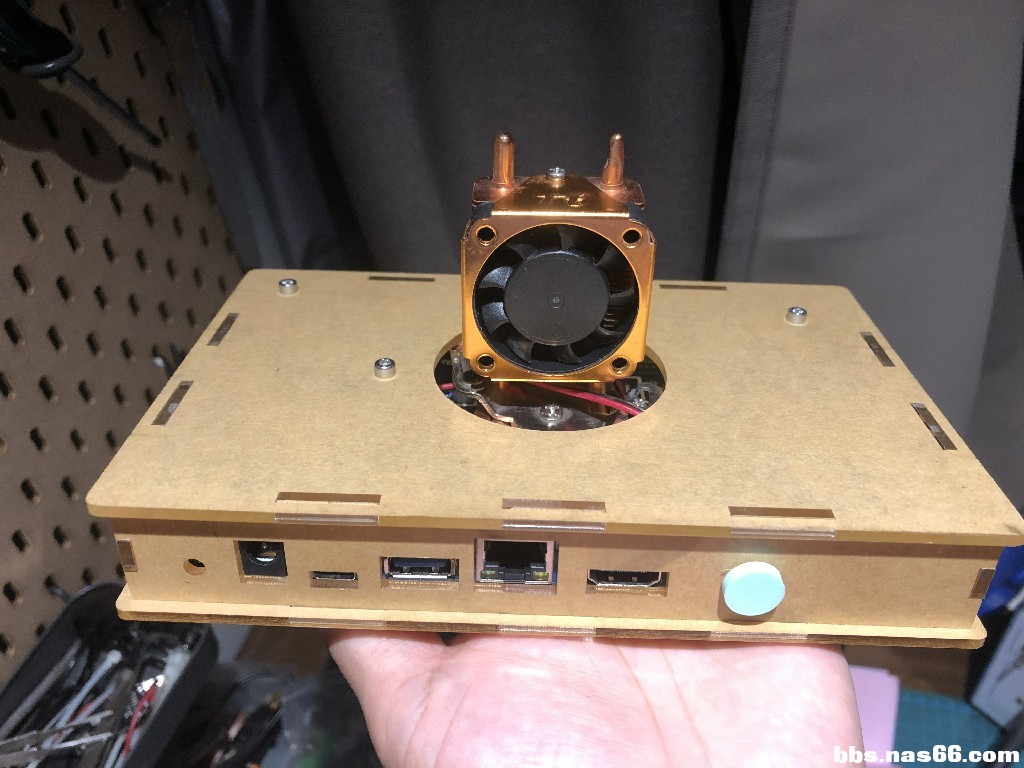

热风枪练了半天没派上用场，小睿这板子350度还纹丝不动，焊台手工焊的，不过贴片真不容易焊接整齐。散热器换成了限制很久的tt，全铜的效果很不多，不过原装风扇是三芯的，没舍得剪线就直接换成2芯无牌的，反正这么小也没啥噪音了

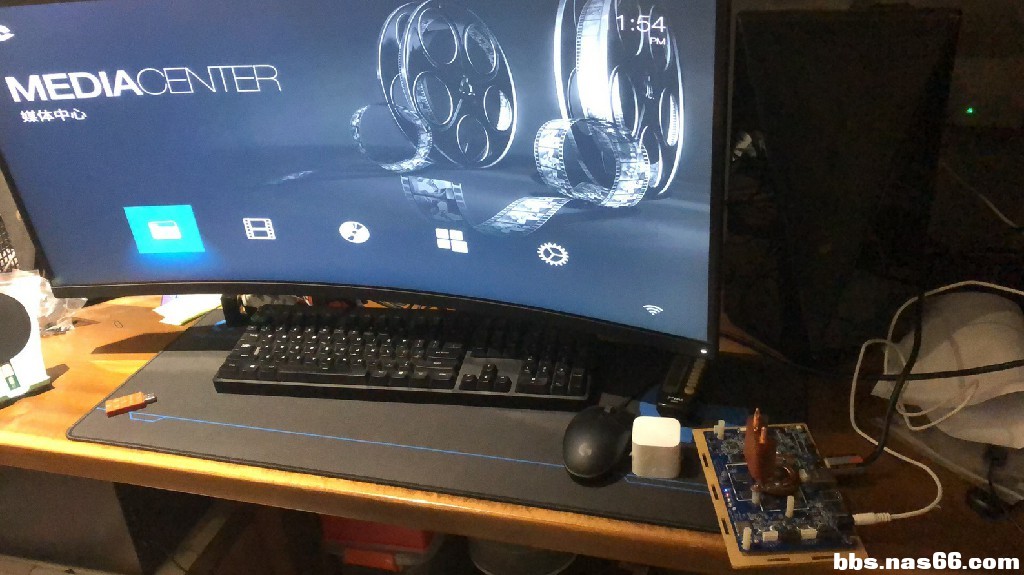

终于恢复正常了，目前使用一切ok

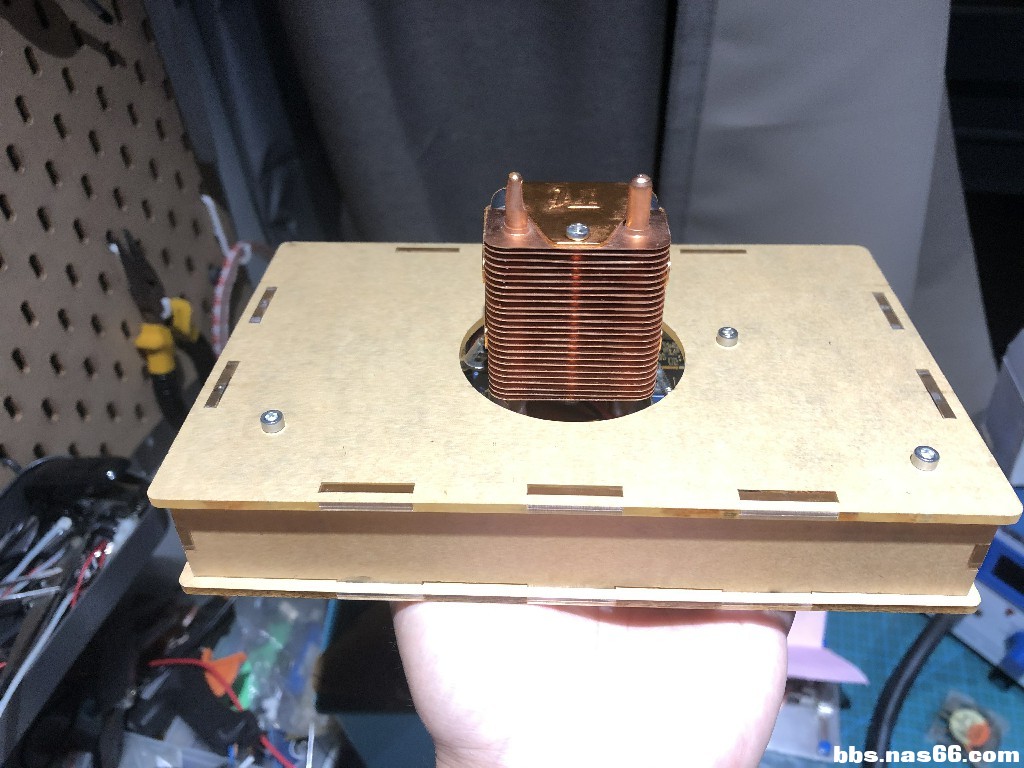

最终效果还不错，是不是有点胆机的味道。不过本来就放在看不见的位置，就没去掉牛皮纸保护膜。图纸是下载的站里大神的cad稍加修改的，还是比较精准的，不过主芯片真不在中间位置，我的散热器底部接触面积比较大所以可以调整到圆孔位置。之前的超频三小鱼儿散热器就没办法居中放置。
