本帖最后由 东莞强哥 于 2020-6-15 05:27 编辑

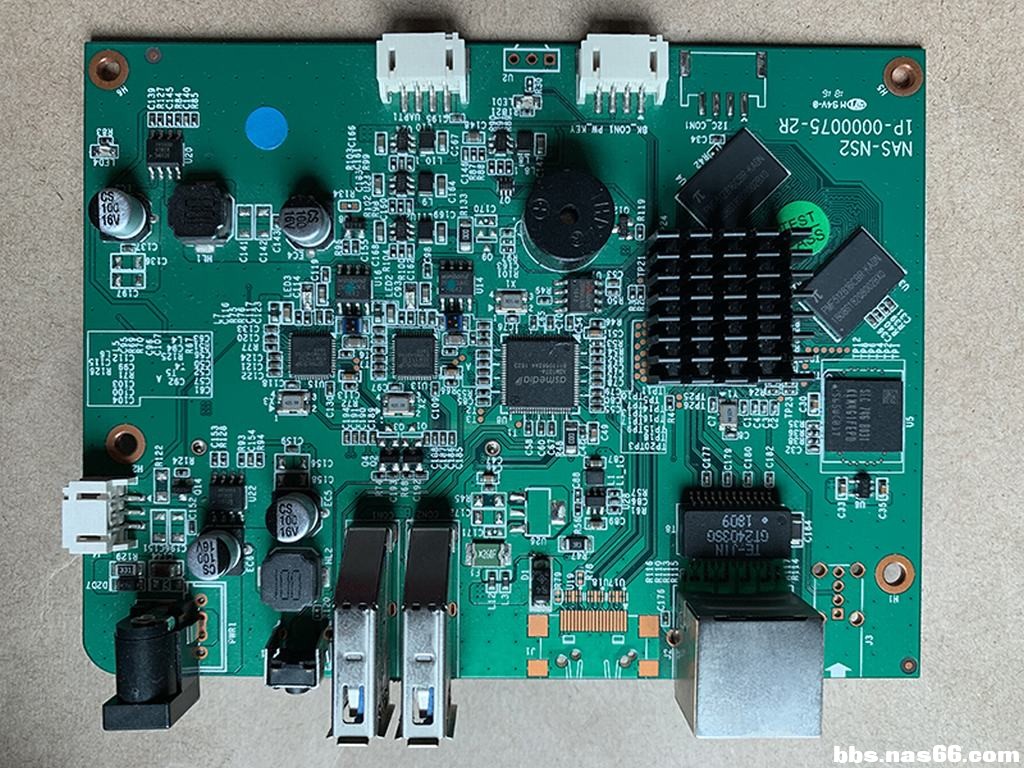

19年购买一台星际魔盒做下载专用机，效果还算可以，如果同时下载20个种子还是有点小卡，星际魔盒2代的硬盘背板与1代不同，没有单独的sata接口，样子不错。挺迷你型的，双硬盘设计可以组raid1

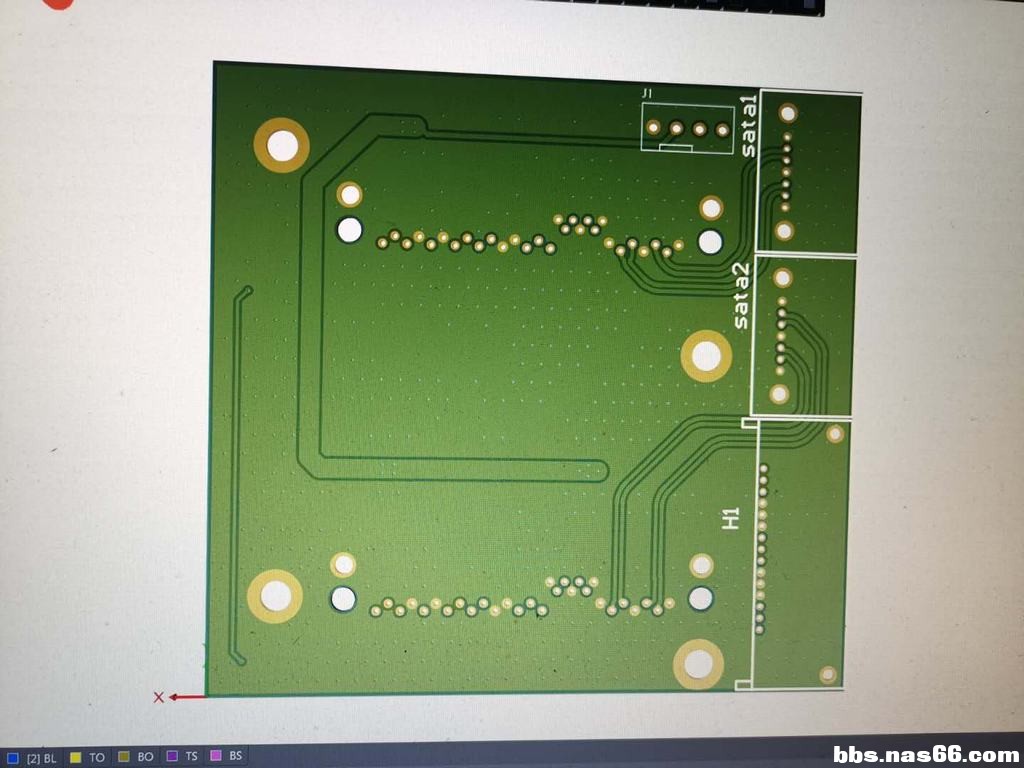

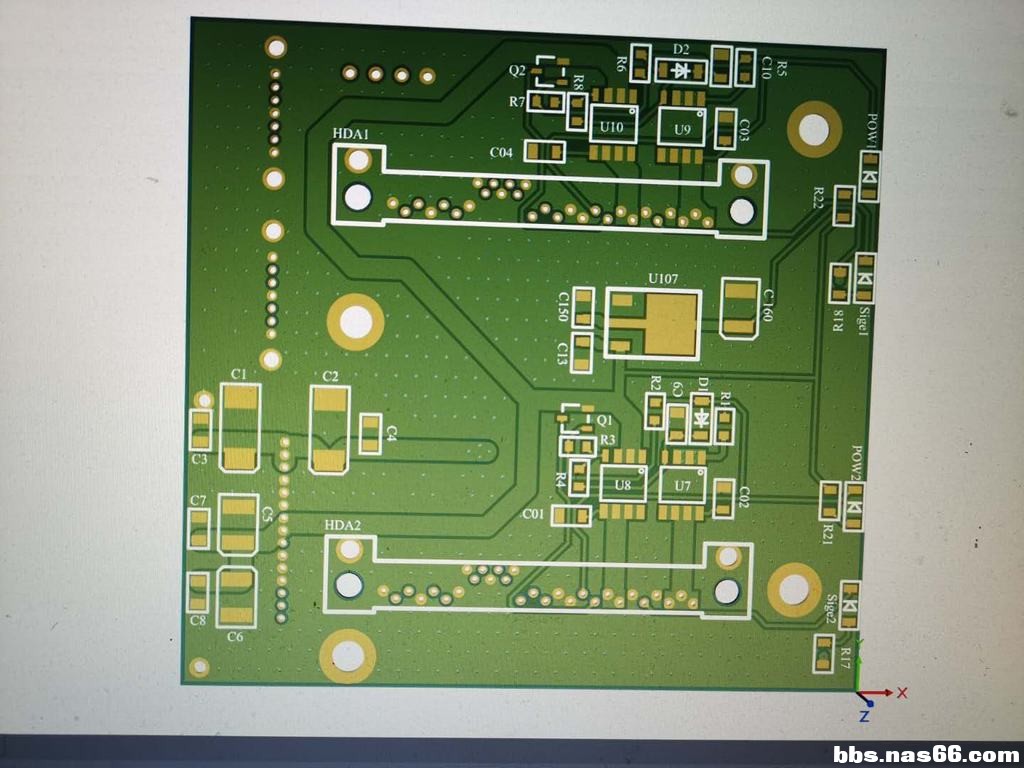

有天在某宝看见一款背板设计不错，设计合理，决定仿做一块给星际魔盒用，开始画图

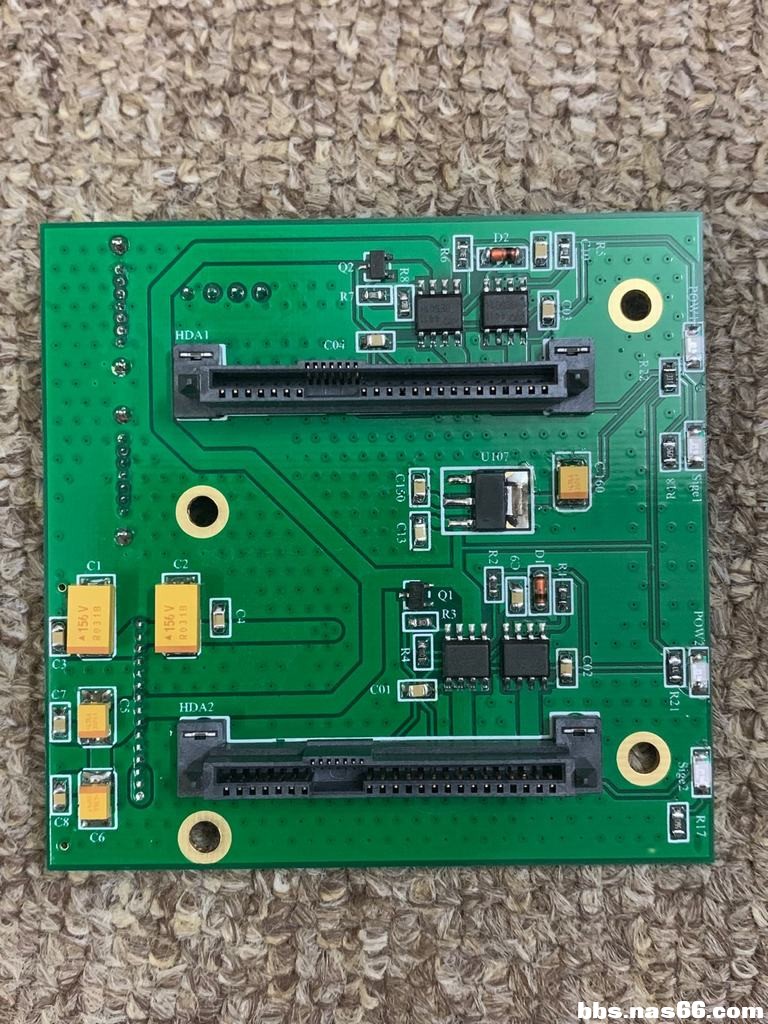

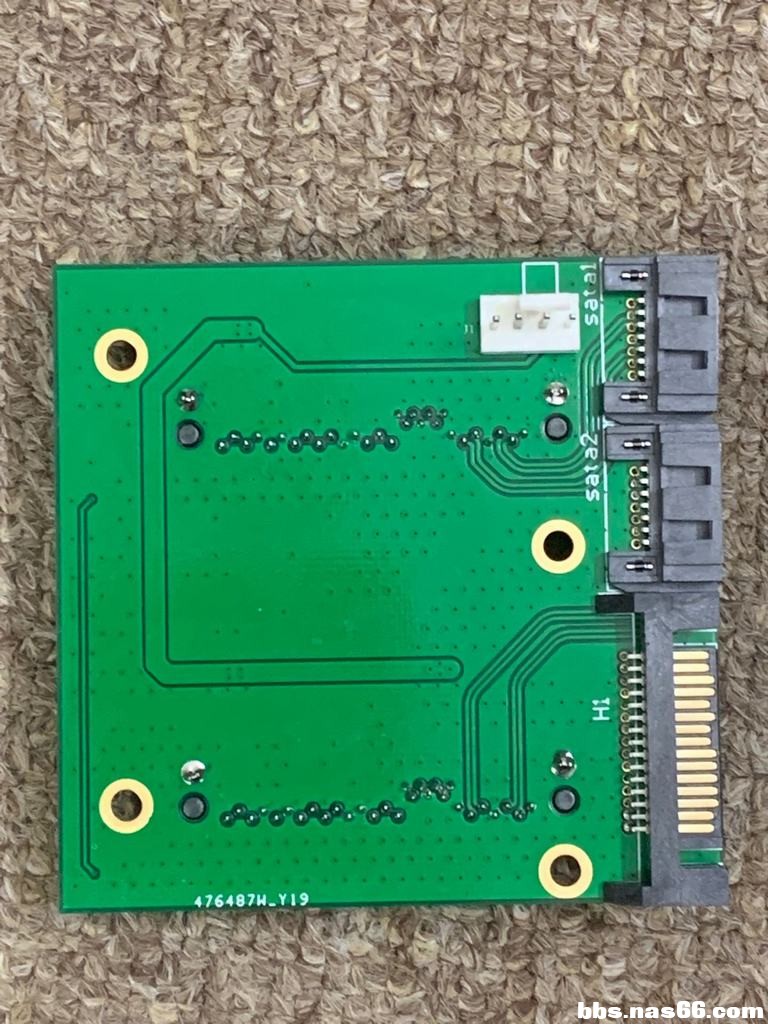

打板速度还可以，3天就收到了，开始动手焊原件，手艺一般大神莫喷

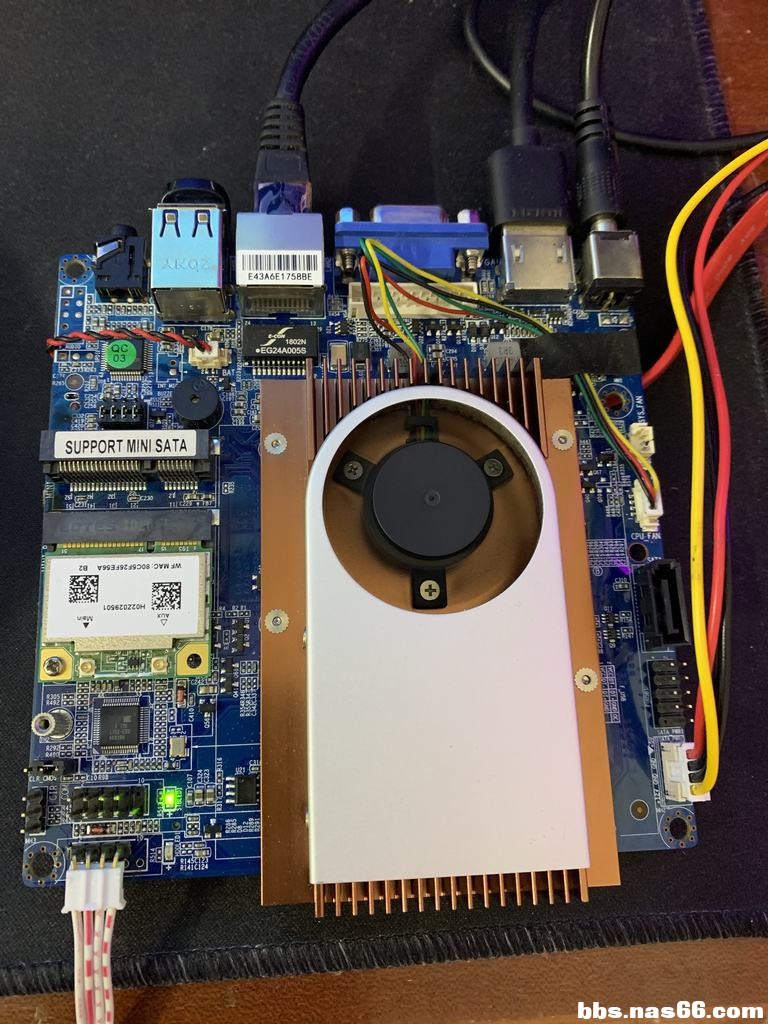

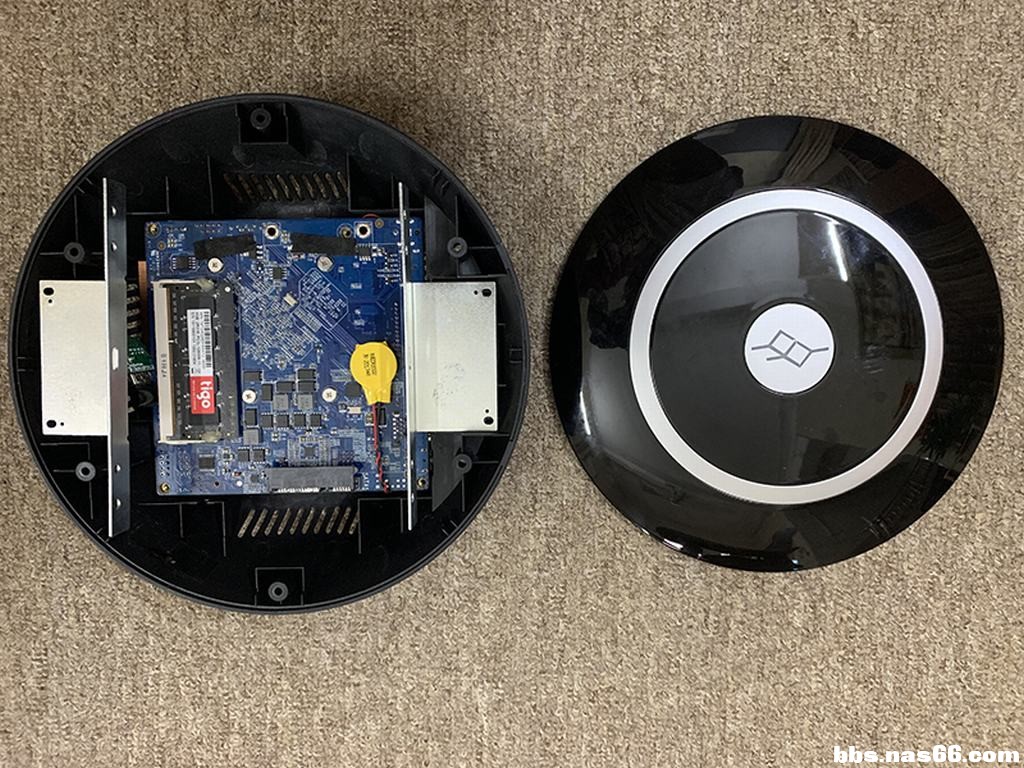

在某宝看了很久12*12的主板基本上很少有原生2个sata，挑了很久最后选择游娱宝盒，他这个主板符合我的要求，背板做好游娱宝盒也刚好到
内置4G内存16G固态

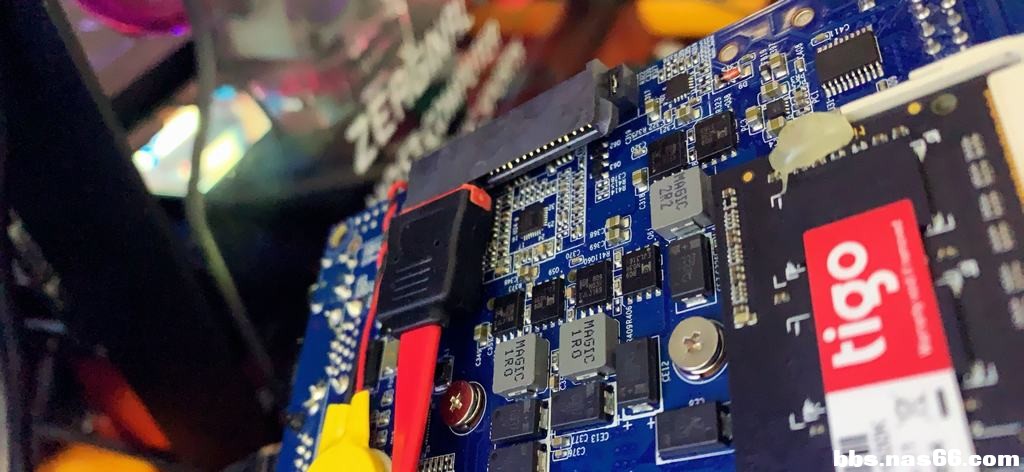

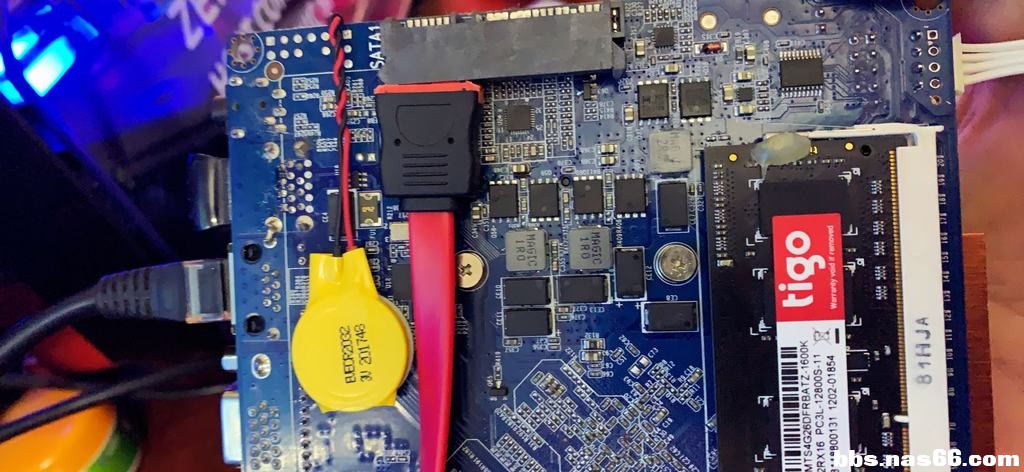

我是没有采用msata扩展的方案，听说会有时候不稳定，我采用原生的2个sata接口，开始动手焊接

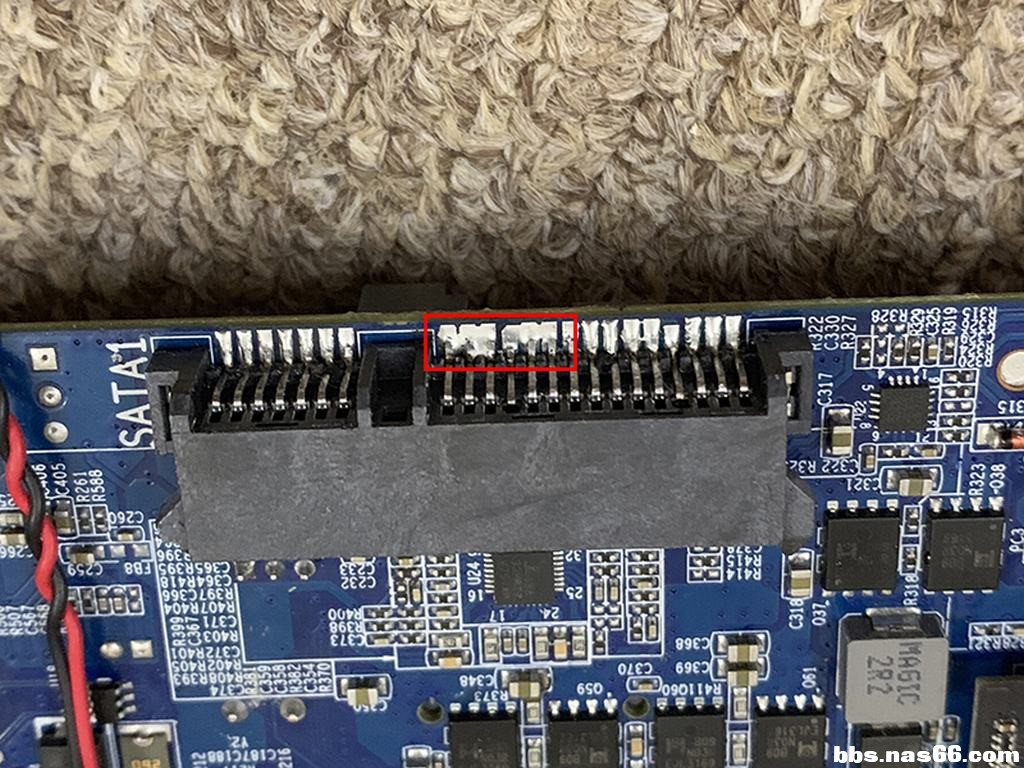

这里是2组，可以焊在一起的

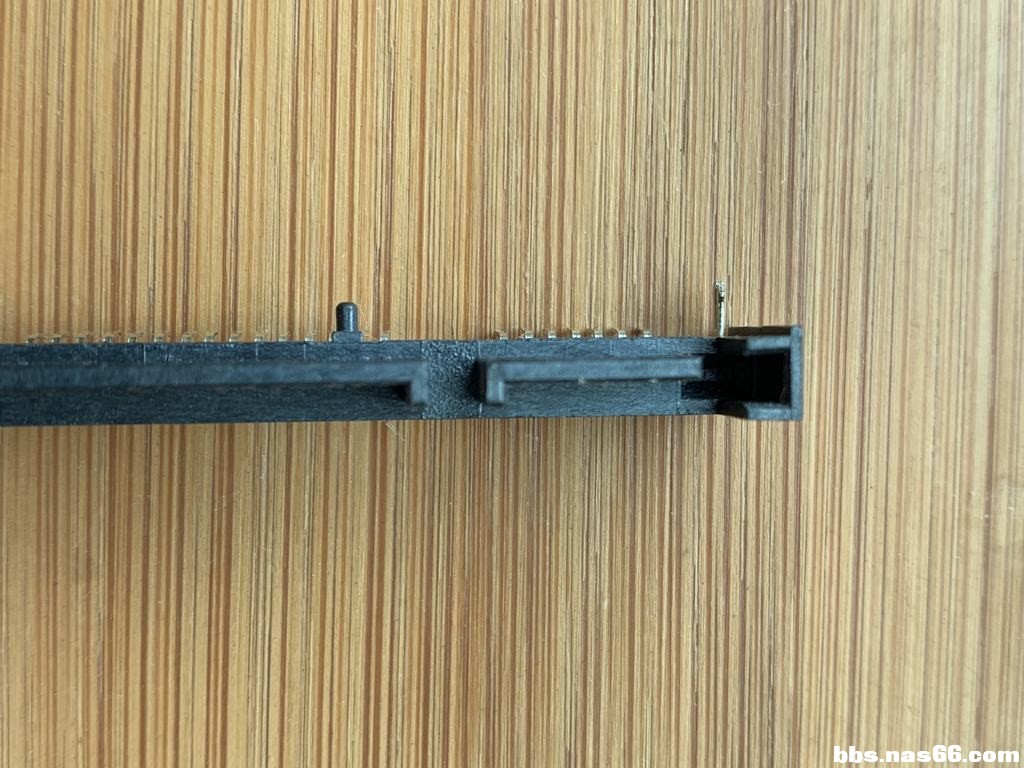

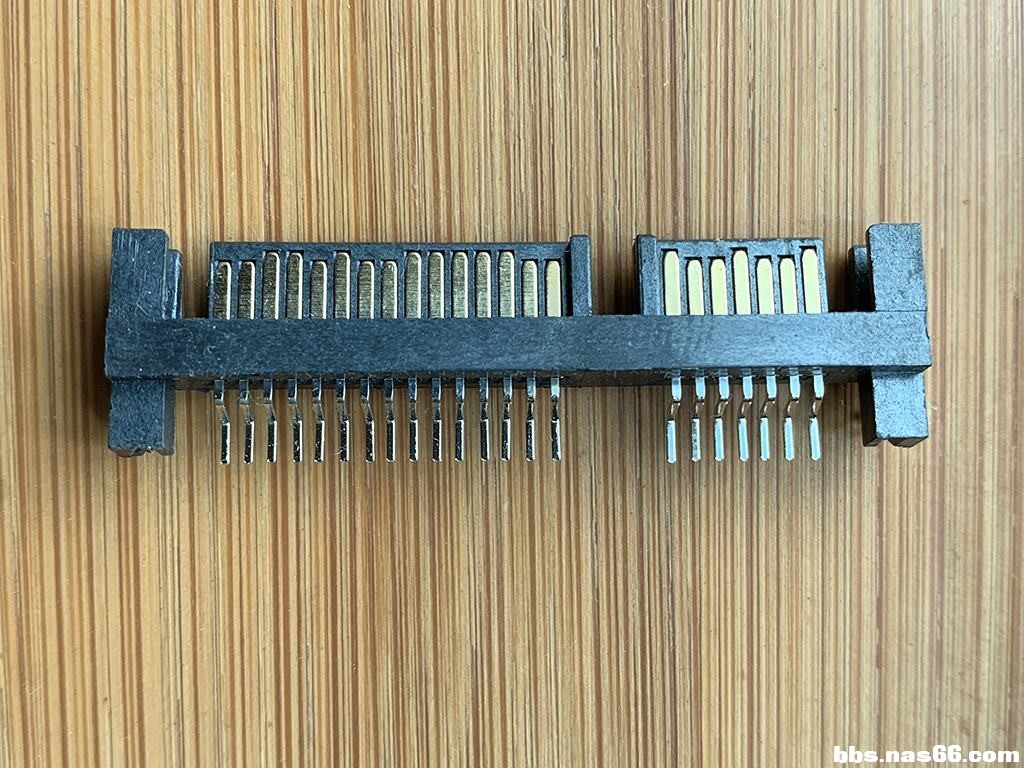

由于没有找到合适高度的公座，才选择这款母座，需要一条公转母的sata线，你们如果找到合适的可以告诉我

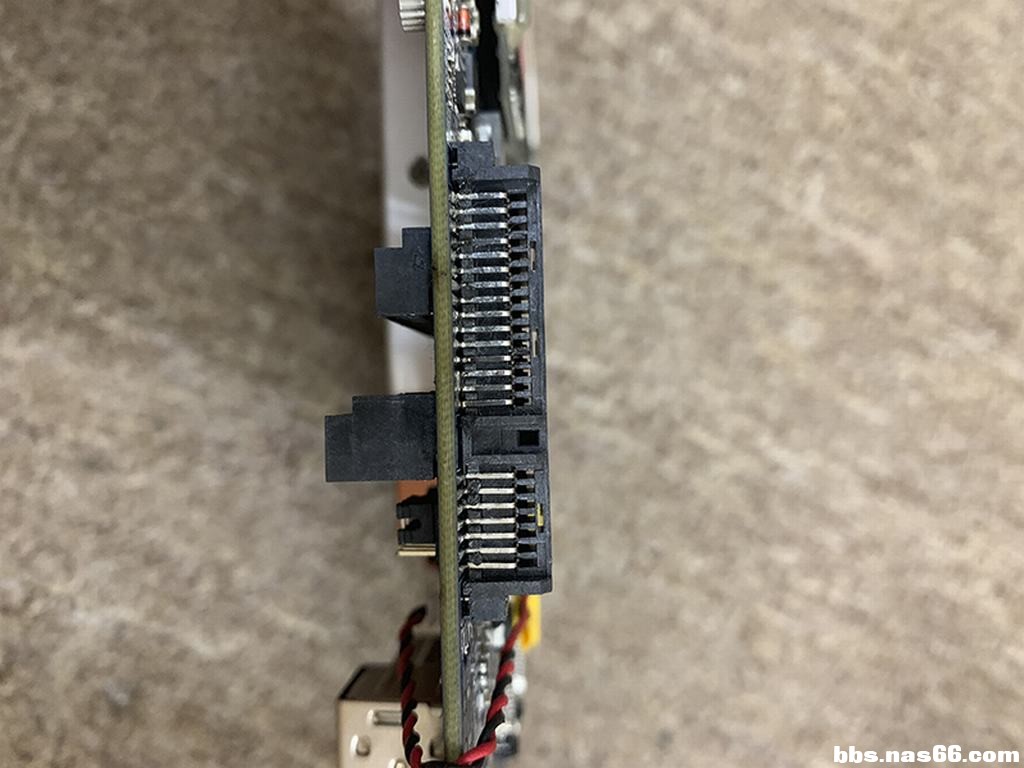

公座太矮线可能插不进

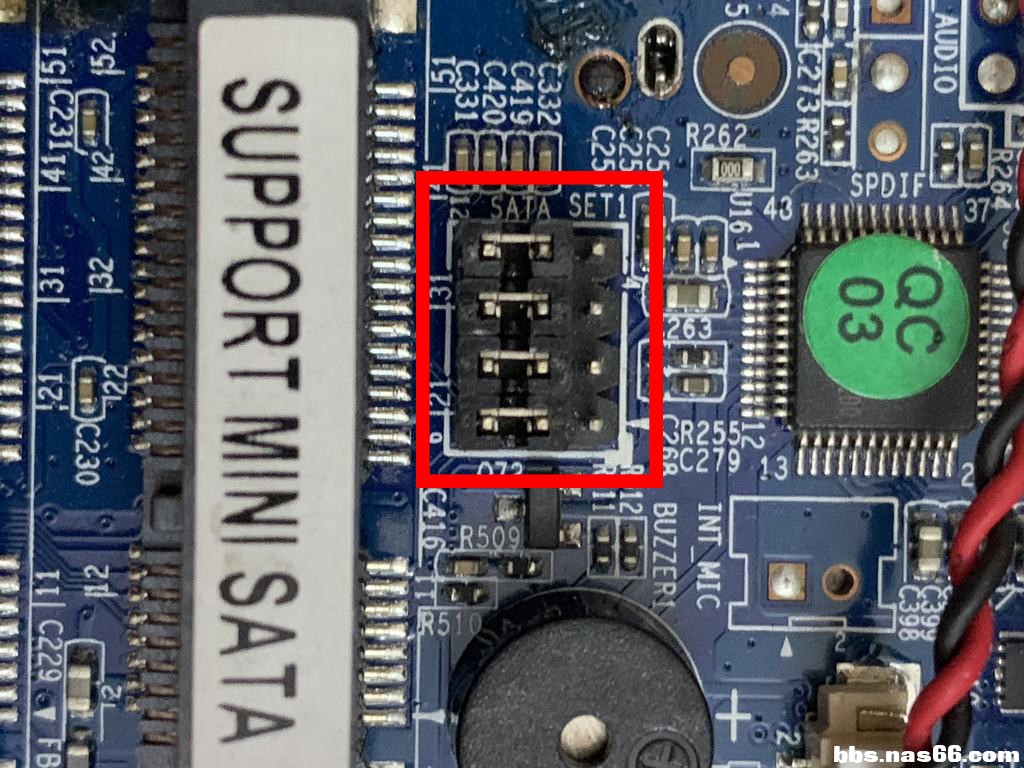

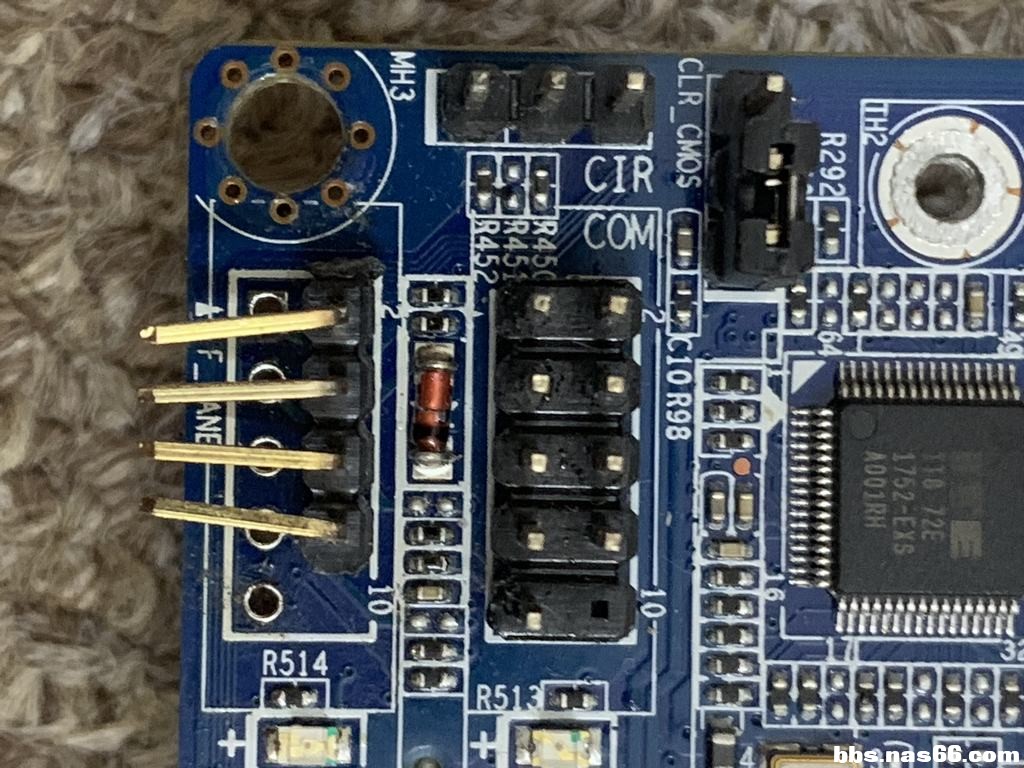

4个跳线左边是sata右边是固态，只能选一种

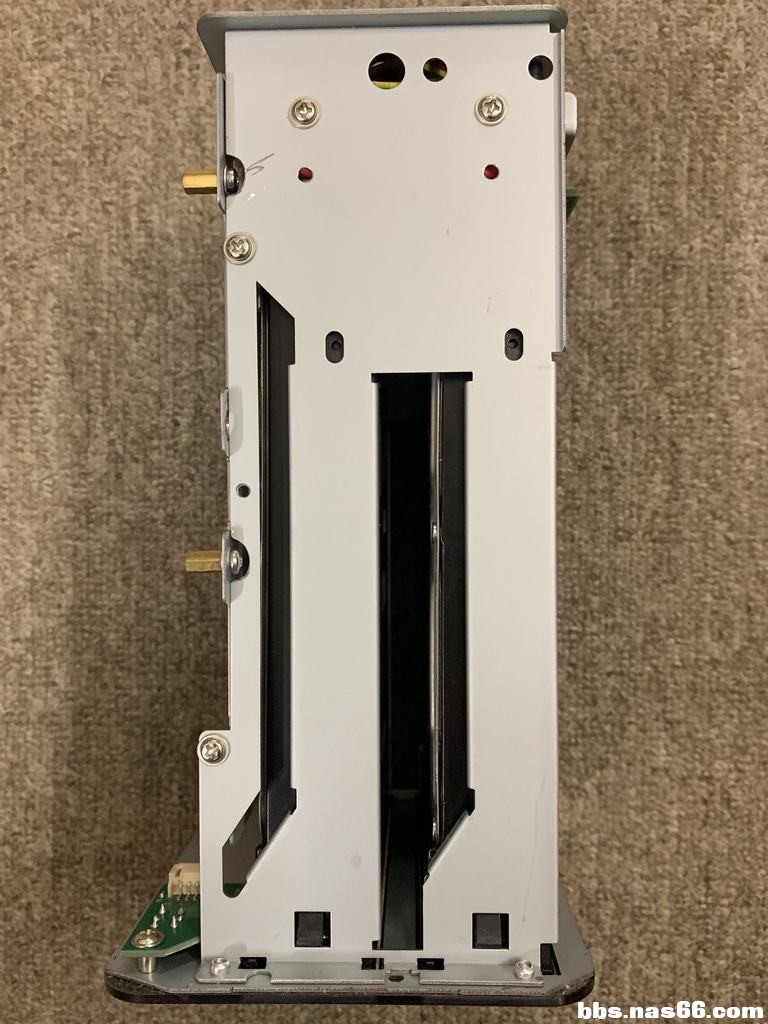

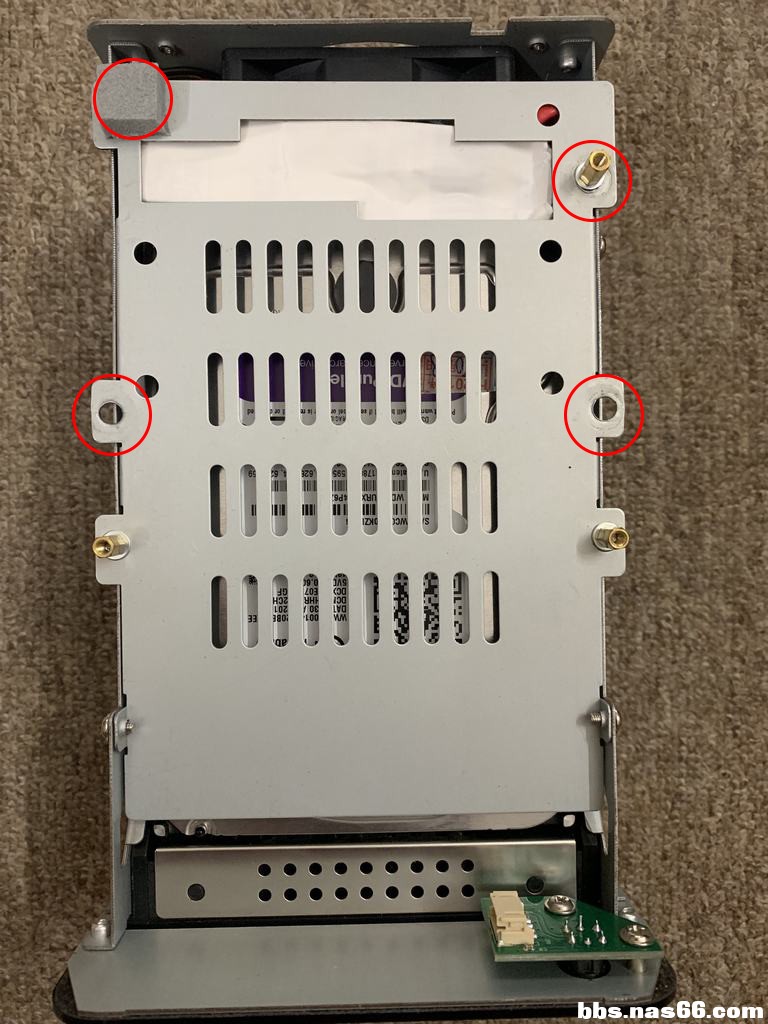

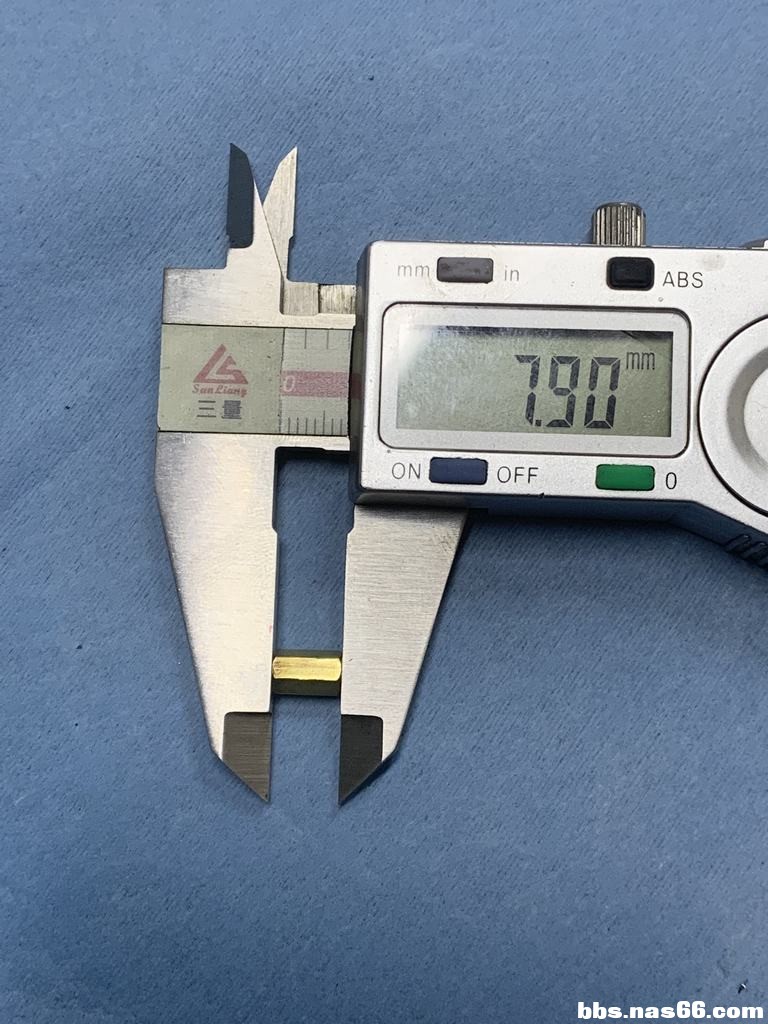

焊接好sata座，开始动手把主板固定在星际魔盒上，2款主板螺丝孔不一样，但也非常易改，只需要把红圈位置的螺丝柱一敲就下来然后在另外几个孔换上8MM的铜柱就完成定位，我是把螺丝下方磨了一下防止螺丝顶到机壳

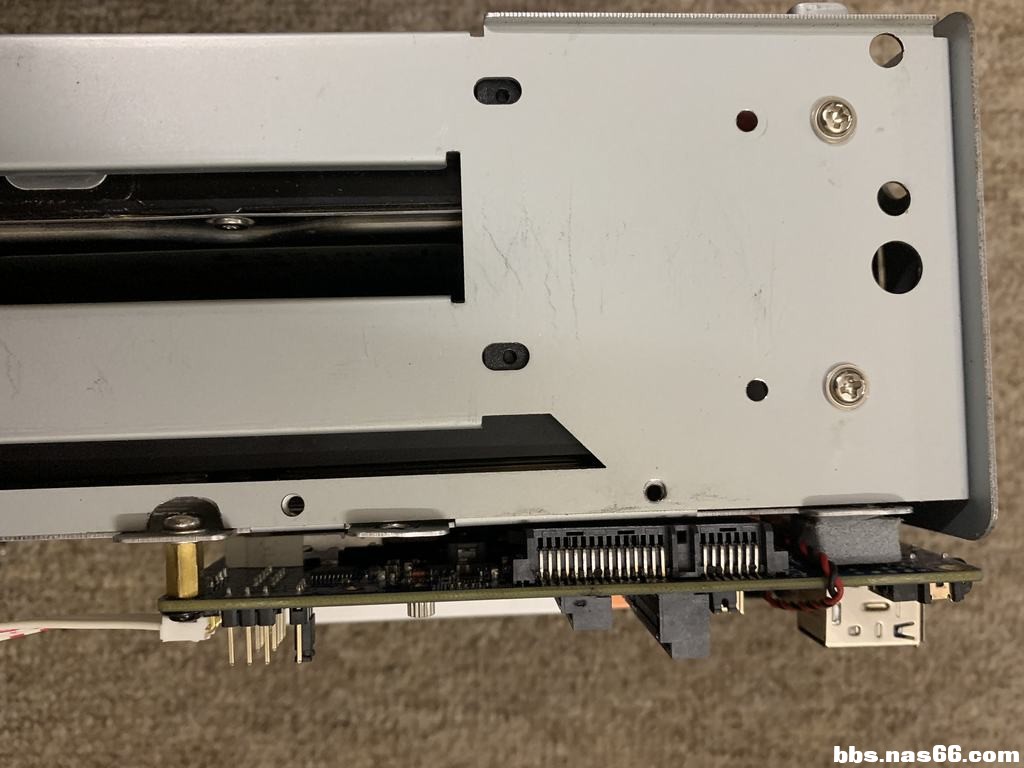

完美高度

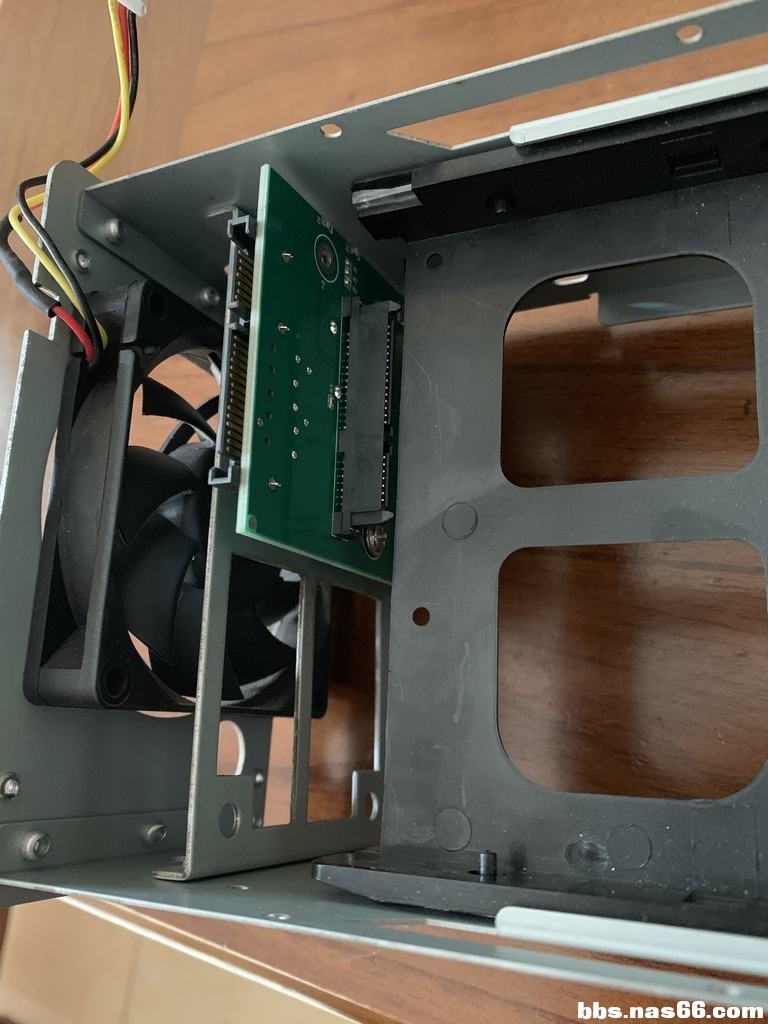

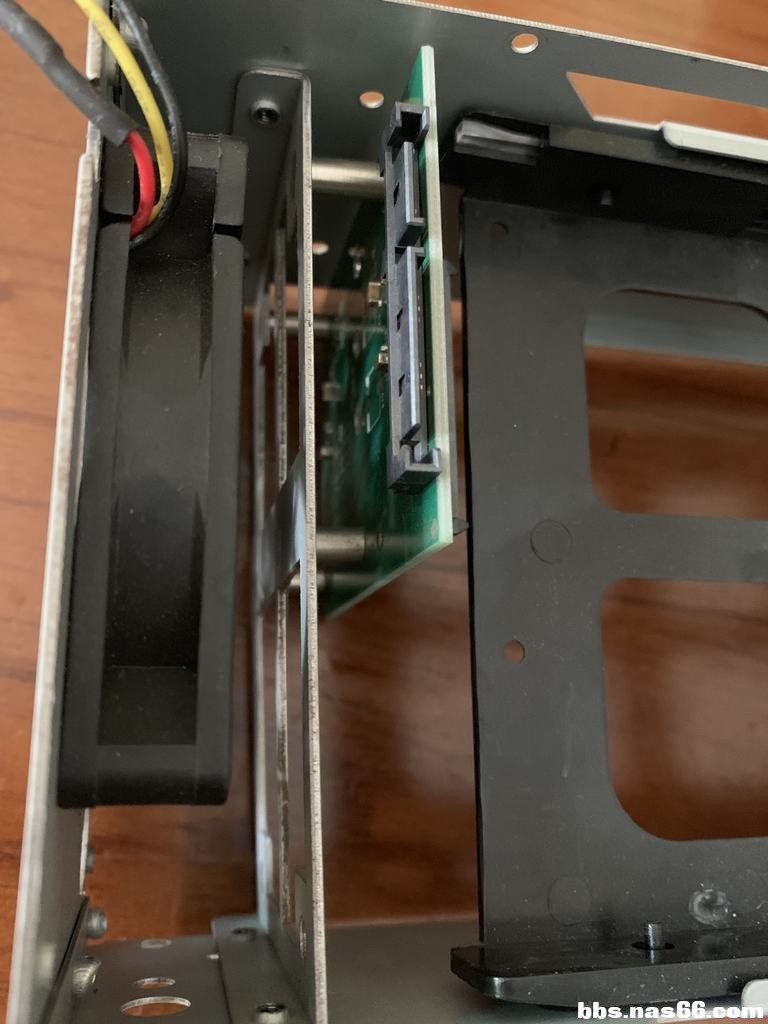

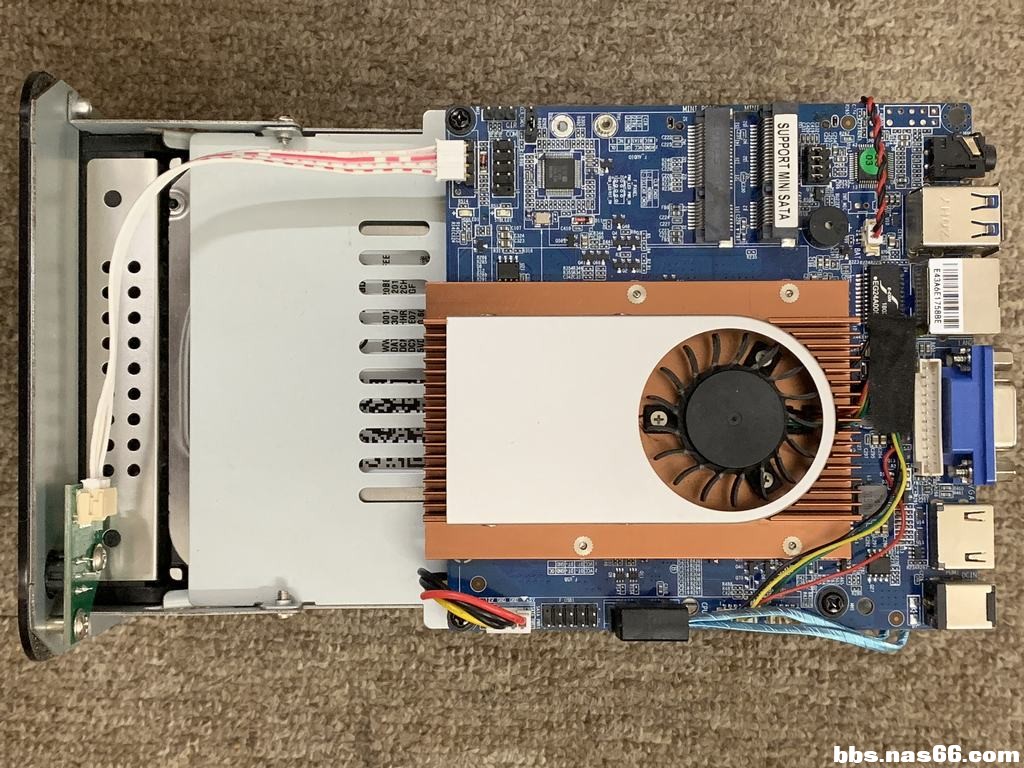

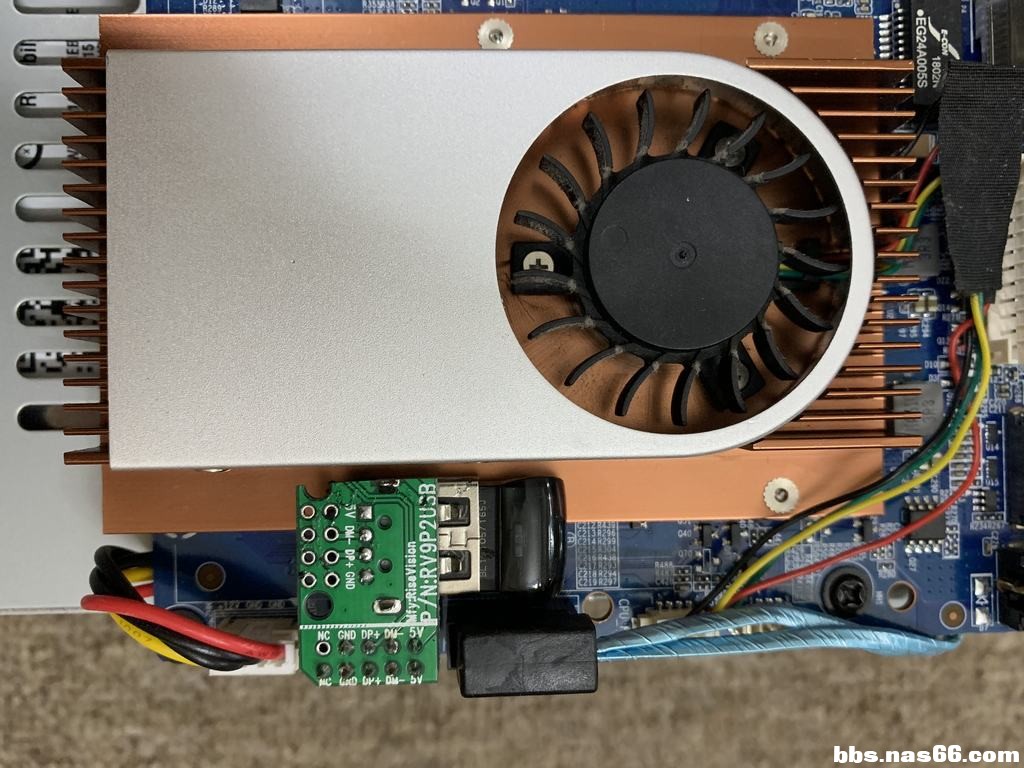

安装好硬盘背板，接好电源线与sata线基本上完成80%，我是为了利用好usb接口我把做引导的U盘内置到机箱里，在某宝买了个板上接usb，因为位置问题我没有选择带固态那种，旁边的data接口用反转侧向这种sata线完美配合

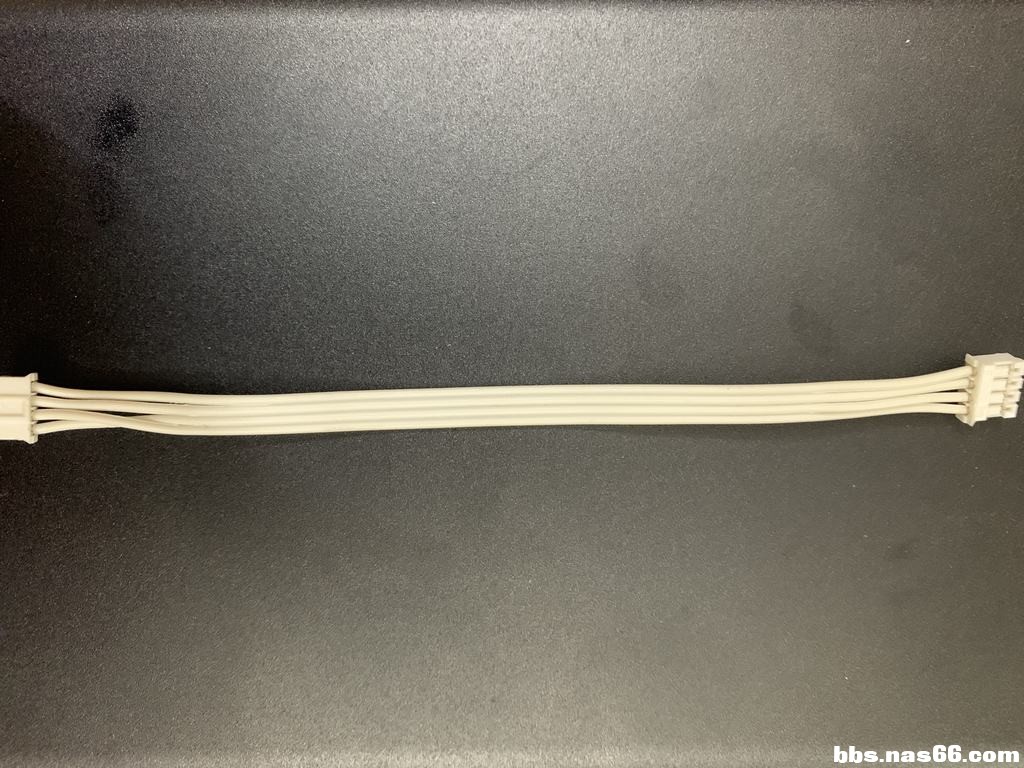

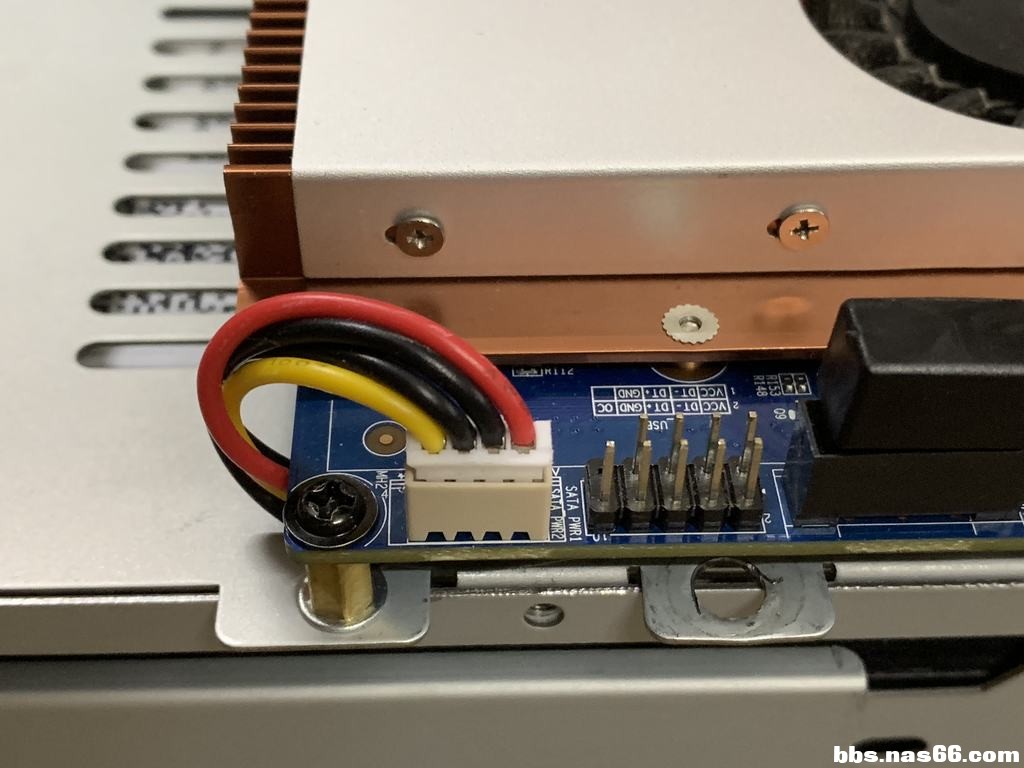

关于接线，请留意我图片的线颜色顺序，接错会烧坏东西的 电源线
开关及led灯注意有一头是第3与第4互换位置的
因为我刚才的线两头都是2.0的，板上却是2.54，只需要把几个脚收拢一点就可以插入2.0的插头

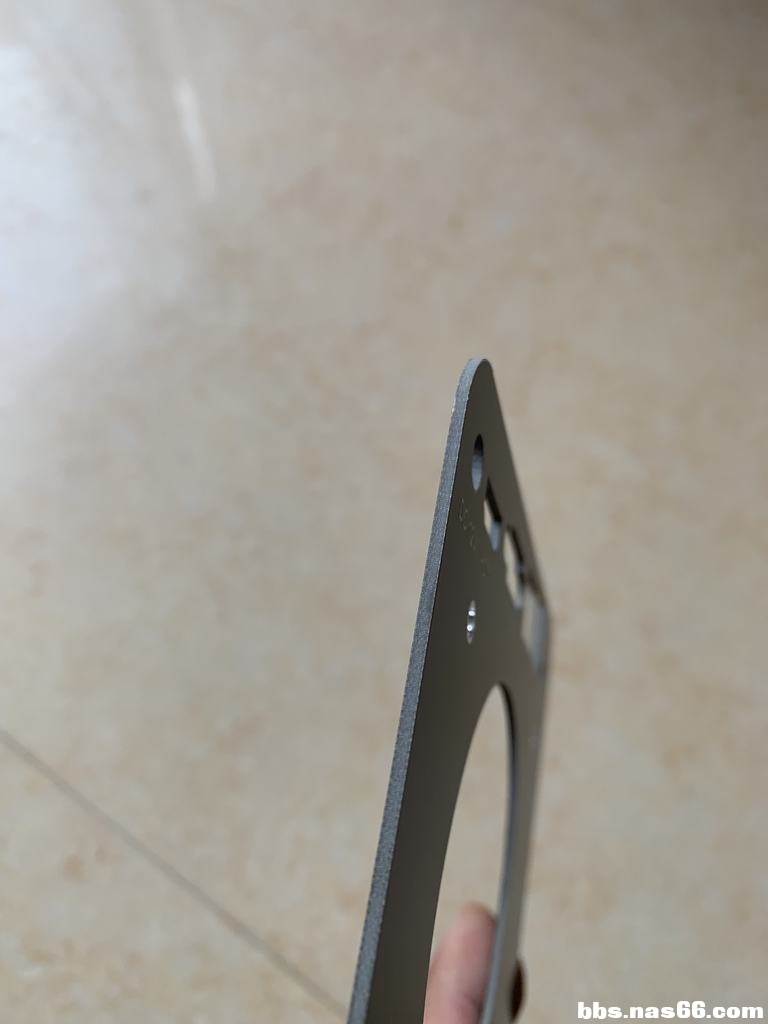

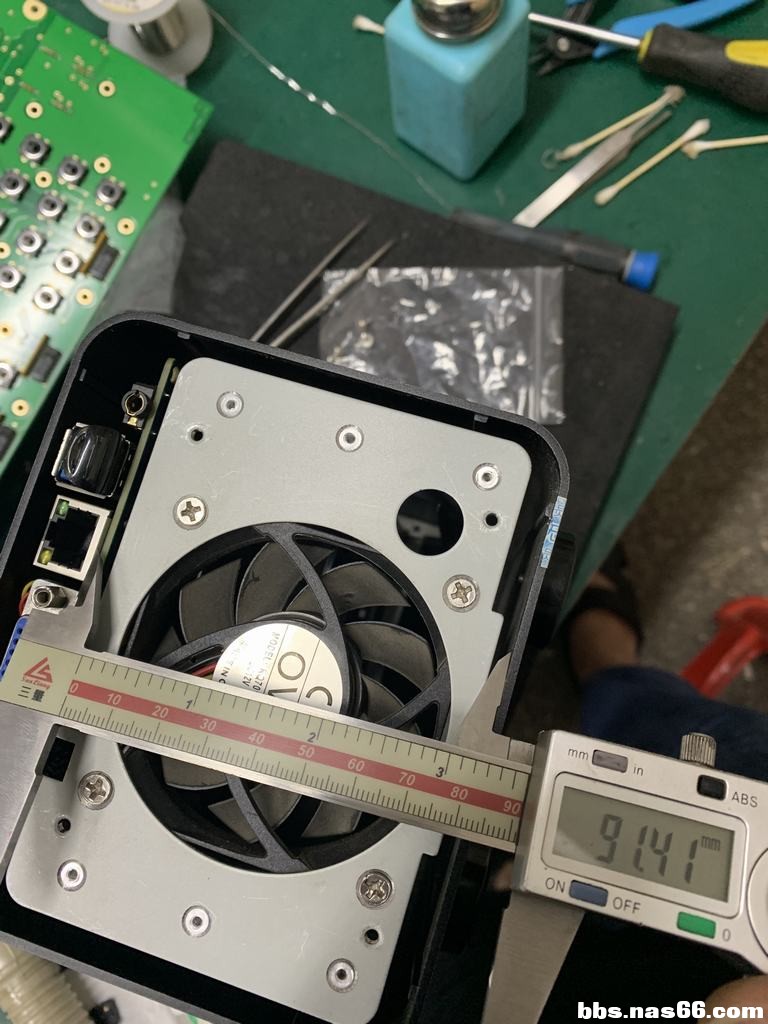

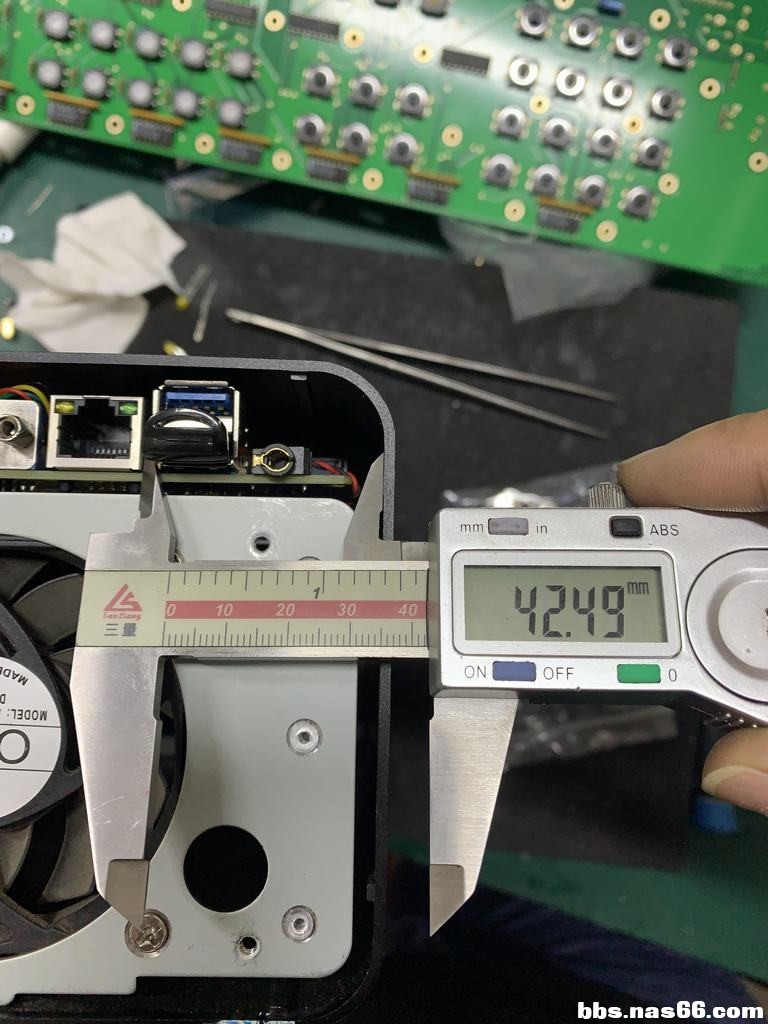

把所有安装好，固定好主板，开始定位机箱后盖，因为改了主板原来的后盖就不能用了我是采用pbc板制作，开始测量，

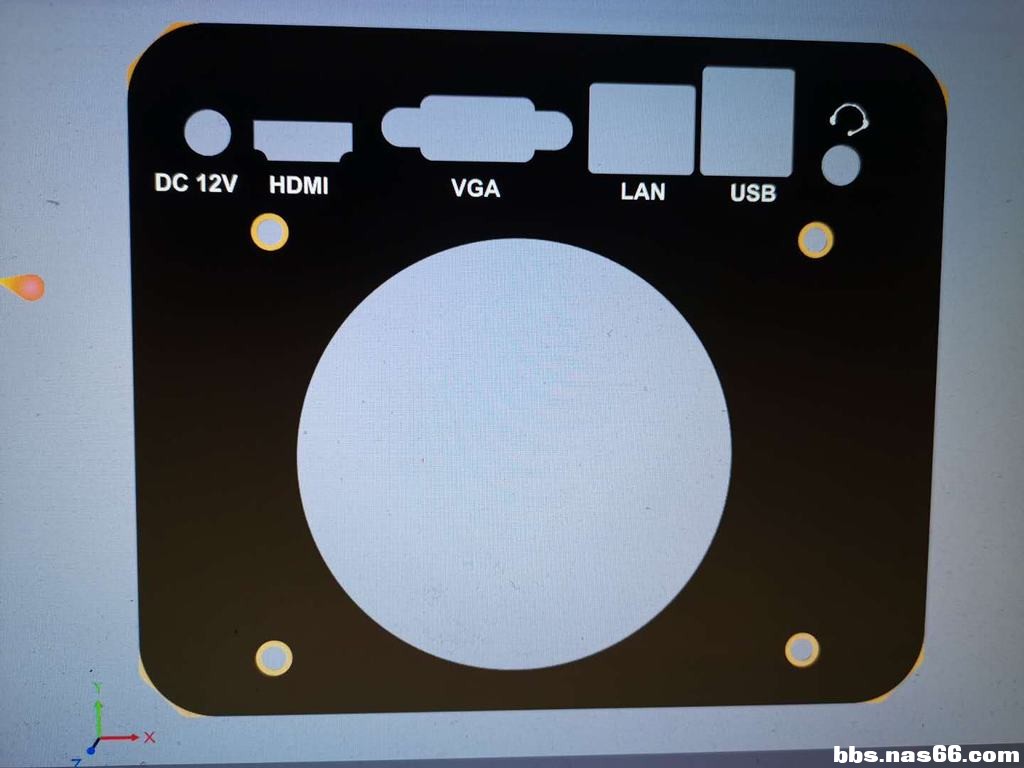

测量好开始画图

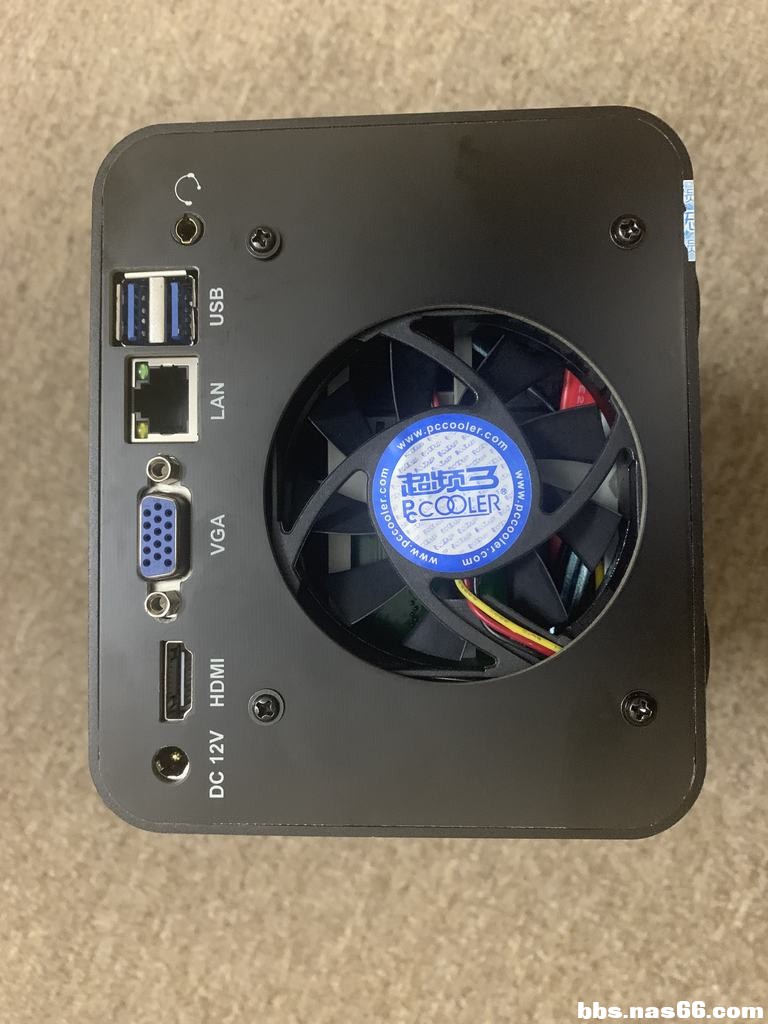

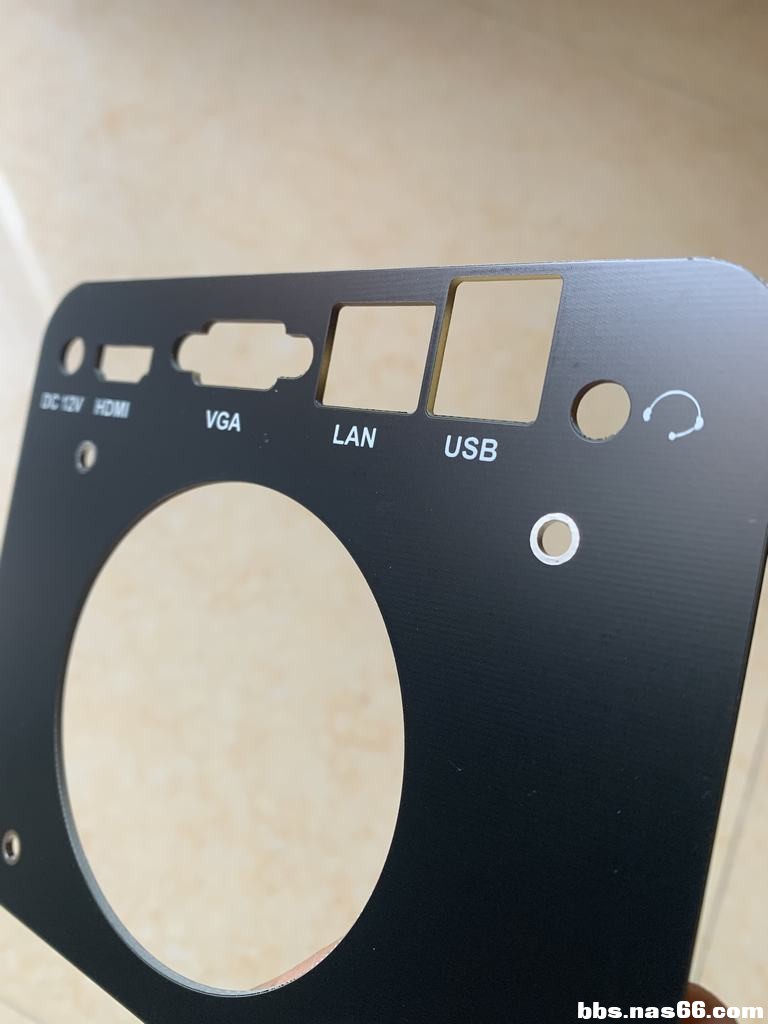

已经做好，开始安装
2个字“完美”

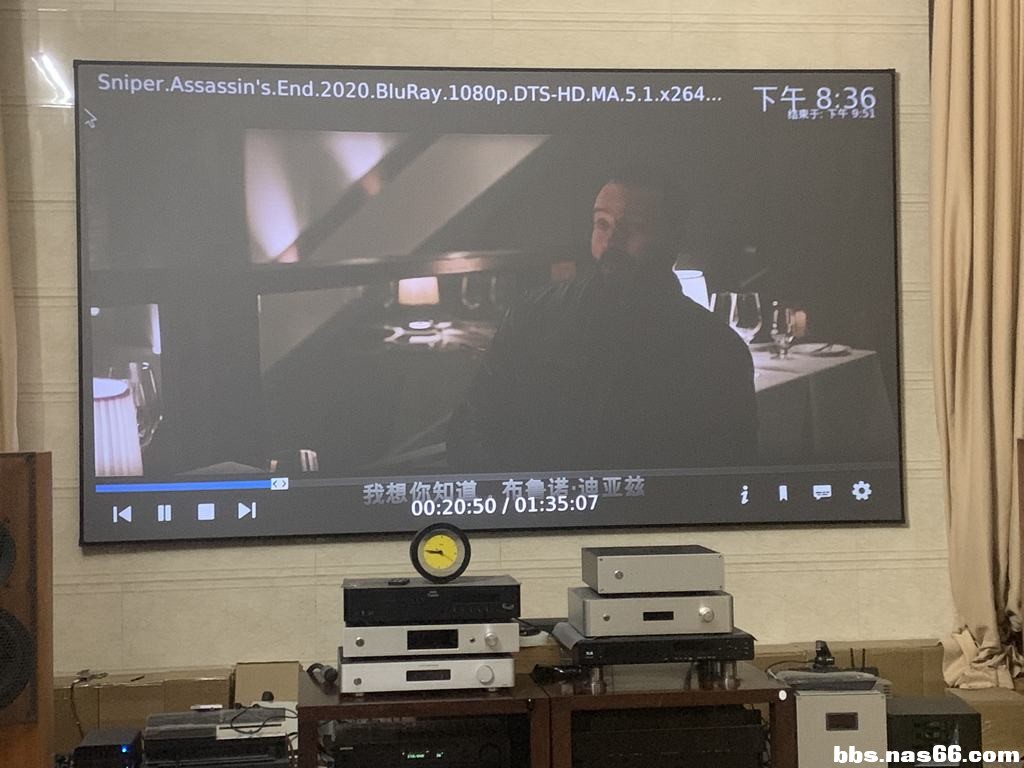

装了个威联通4.4.1.1216的TS-453B,安装好Transmission下载电影，然后装混合桌面工作站，kodi，emby。。。。。。一堆套件，来测试一下效果吧

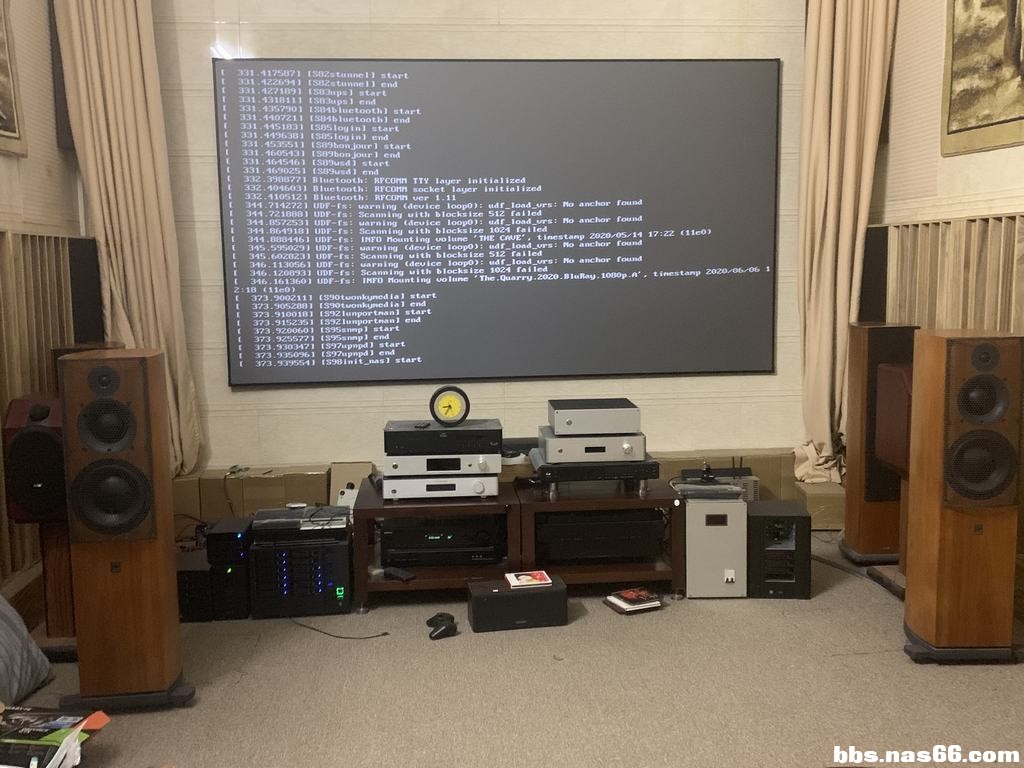

开机很慢需要5分钟左右
总结一下吧，1.魔改最好选择1代的机器，因为背板限制了，2.要有一定的动手能力，3.有一定的电脑基础
|
