[求助] 小猫盘,烧坏,

[复制链接]

2

主题

46

回帖

178

积分

初级渣柚V2

积分
178
发表于 2020-6-22 22:24:14 | 显示全部楼层 |阅读模式
这个猫盘是别人的,估计是接错TTL线,多接了VCC,现在是开机检测USB 会卡30秒左右,然后开机以后,在装载群晖安装文件的时候,安装错误,反复检测硬盘,1 v" M) T( \' m& a# e; Z- j5 F

2

主题

46

回帖

178

积分

初级渣柚V2

积分
178
 楼主| 发表于 2020-6-22 22:25:34 | 显示全部楼层
不知道是哪个零件坏了,

2

主题

46

回帖

178

积分

初级渣柚V2

积分
178
 楼主| 发表于 2020-6-23 13:24:24 | 显示全部楼层
本帖最后由 zhla2899 于 2020-6-23 03:45 编辑 3 d( C5 \: @9 B

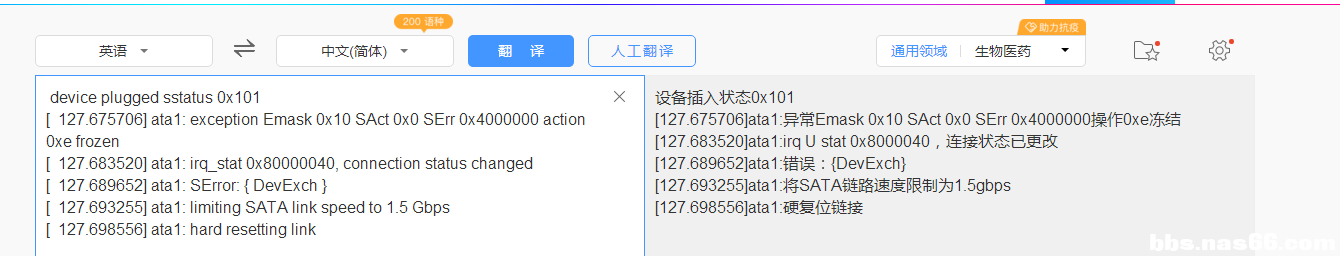

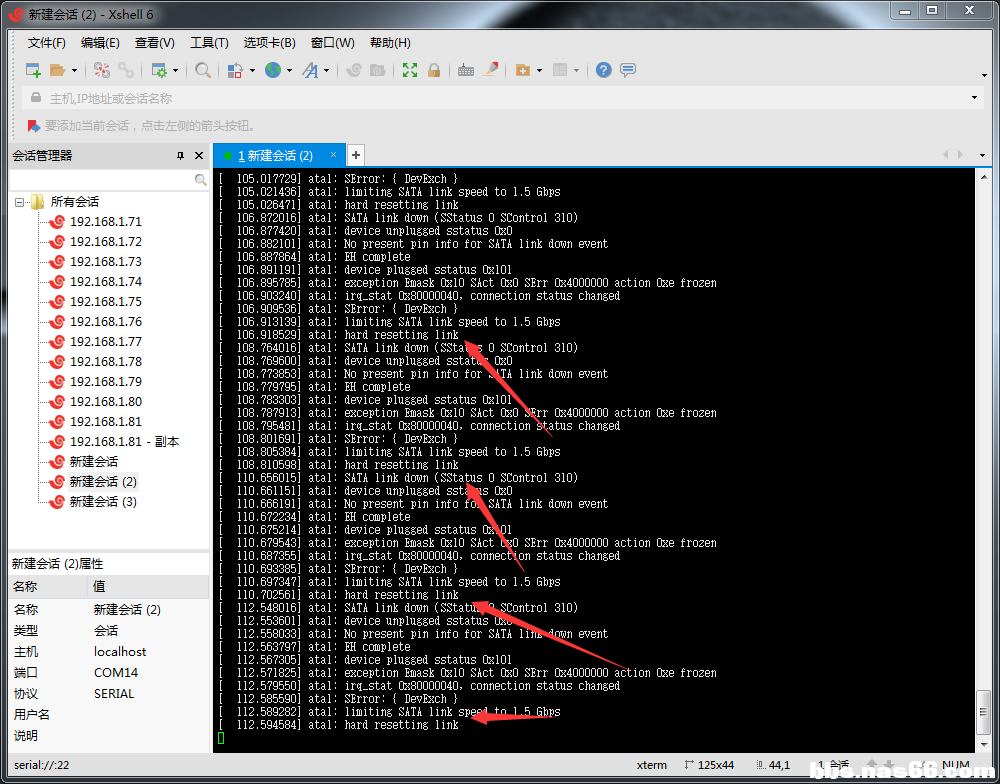

. s  e, a4 p( a$ ?ata1: irq_ stat 0x80000040, connection status changed/ e6 m! |" z* ^5 b
ata1: SError: { DevExch }# B- |" ~( a8 @& u9 _" T0 A
ata 1: limiting SATA link speedto 1.5 Gbps
6 `' H) Q) U# l& y6 e0 c% Bata1: hard resetting link
5 Y% S2 d" [3 `- J; X) u! l2 j# R4 v# z

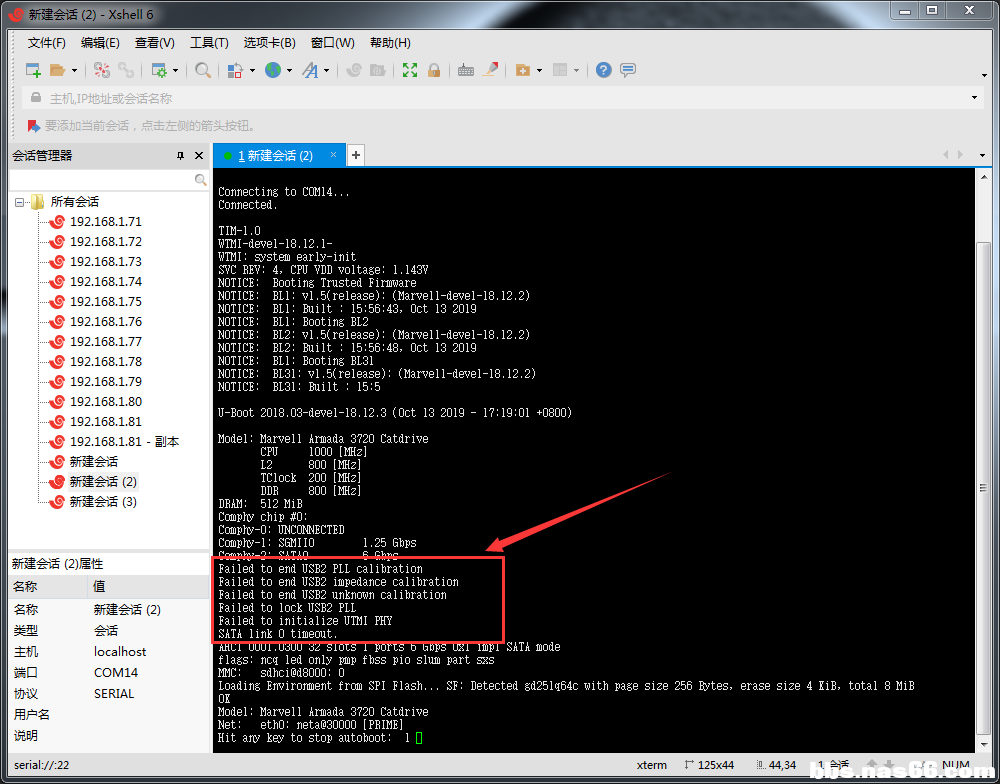

* b" W4 F7 q6 {Failed to end USB2 PLL calibration1 _! |$ l9 K) C$ w
Failed to end USB2 impedance calibration
* i) Y" L. p4 T$ I6 rFailed to end USB2 unknown calibration* b" T1 R' S% X
Failed to lockUSB2 PLL7 x2 d( L) w' Q& ?3 ^5 [: X

5

主题

70

回帖

187

积分

初级渣柚V2

积分
187
发表于 2020-6-23 14:23:54 | 显示全部楼层
如果是外围元件坏了,或许拿个放大镜可以发现问题,如果是芯片坏了,也就可以放弃了。

3

主题

2789

回帖

4211

积分

实力垃圾佬

积分
4211
发表于 2020-6-23 17:09:22 | 显示全部楼层
芯片坏了,也就可以放弃了

2

主题

46

回帖

178

积分

初级渣柚V2

积分
178
 楼主| 发表于 2020-6-23 19:14:09 | 显示全部楼层
kzgg 发表于 2020-6-22 22:533 ~7 \& }, j5 w; F5 n- ^
如果是外围元件坏了,或许拿个放大镜可以发现问题,如果是芯片坏了,也就可以放弃了。 ...
/ W, W9 j5 L6 y9 H1 ]
刚才放大镜看了,看不出来,; q- `! R: W; |2 c& k

2

主题

46

回帖

178

积分

初级渣柚V2

积分
178
 楼主| 发表于 2020-6-23 19:44:06 | 显示全部楼层
本帖最后由 zhla2899 于 2020-6-23 04:15 编辑 , B/ I  o; p, b3 ?) t
3 b$ u" `( ?3 ^9 d
刚才用表测了一下,. |; l7 ~) N; e* |7 e: c2 P6 M
USB的3.3V电压没有,只有0V,
7 n1 D* M5 W) p5 b* W2 ]- T& J不知道控制这个3.3V电压的是你哪一个,
, ^4 o- W' ]0 z+ e/ S) s' e' u. h5 \- Q' r/ n. c

5

主题

70

回帖

187

积分

初级渣柚V2

积分
187
发表于 2020-6-23 22:32:12 | 显示全部楼层
zhla2899 发表于 2020-6-22 21:54
3 S0 Z2 ?( \1 D) u6 V/ L! \! Mata1: irq_ stat 0x80000040, connection status changed
) e9 H; r4 j' \1 b$ p$ P0 }$ hata1: SError: { DevExch }: B) `: a' g5 V; T+ M
ata 1: limiting SATA ...

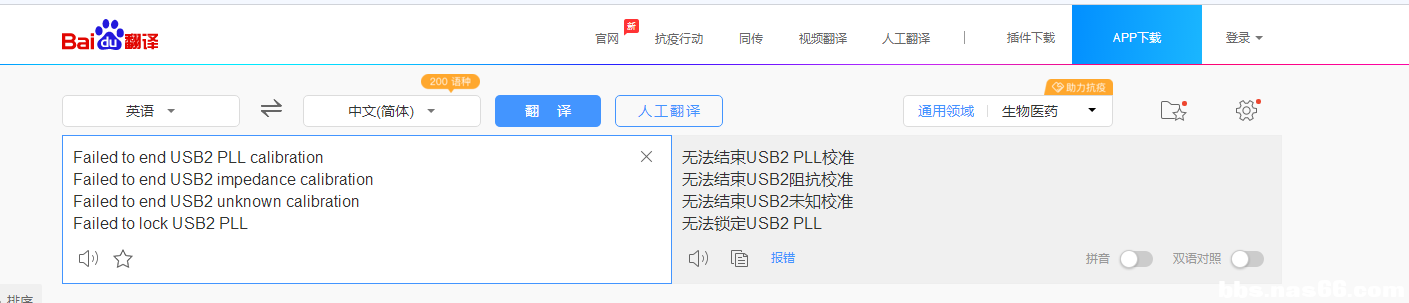

8 }2 h* ^6 q7 `  m, w从“Failed to end USB2 PLL calibration”的字面意思翻译是:无法结束USB2 PLL校准。
  Q; j4 a( z, V" ?1 ^“Failed to lockUSB2 PLL”的字面意思是:锁定USB2 PLL失败。PLL(Phase Locked Loop): 为锁相回路或锁相环,用来统一整合时钟信号,使高频器件正常工作,如内存的存取资料等。PLL用于振荡器中的反馈技术。 许多电子设备要正常工作,通常需要外部的输入信号与内部的振荡信号同步。一般的晶振由于工艺与成本原因,做不到很高的频率,而在需要高频应用时,由相应的器件VCO,实现转成高频,但并不稳定,故利用锁相环路就可以实现稳定且高频的时钟信号。检查相关器件。

5

主题

70

回帖

187

积分

初级渣柚V2

积分
187
发表于 2020-6-23 22:47:11 | 显示全部楼层
本帖最后由 kzgg 于 2020-6-23 07:18 编辑
2 u( m4 r6 u+ }* ^! r3 b
2 w$ _( A5 N8 C% m5 N5 E如果你板子的3.3V电压没有,可能是CPU凉了。有个小视频,你自己去看看或许有帮助。https://zhuanlan.zhihu.com/p/127975535
; I4 ?- c; k& e; R6 o& J
