说说我给小睿加的风扇

ototing · 发表于 2020-7-26 12:45:48

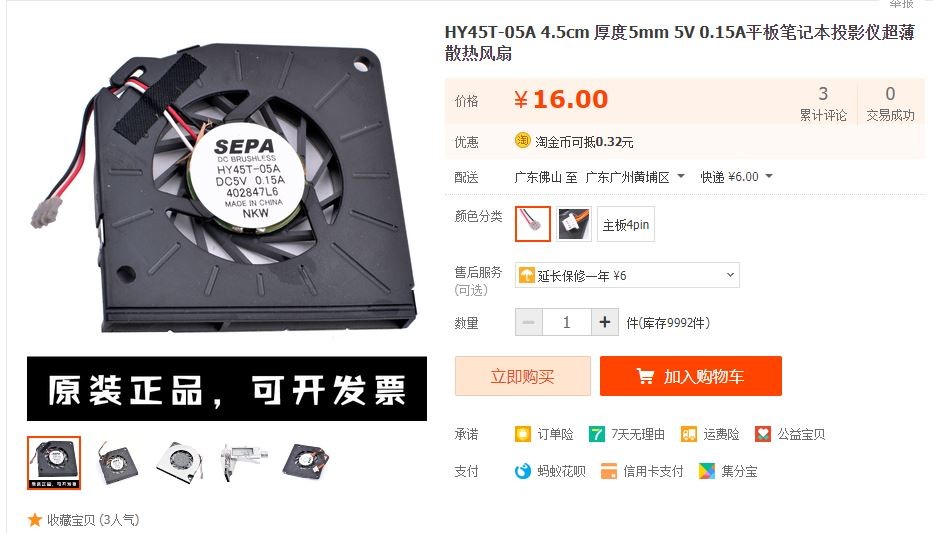

刷了芝杜睿，想给它加个散热风扇。我想让它是满足几个条件：1，保留小睿原来的外盒。2，保留安装硬盘的空间。3，尽量利用原来的散热器，免得把芯片拆坏。经过测量，原散热片离装硬盘的塑料隔板之间只有5mm缝隙，所以风扇也只能选5mm厚的，最终选了这款。

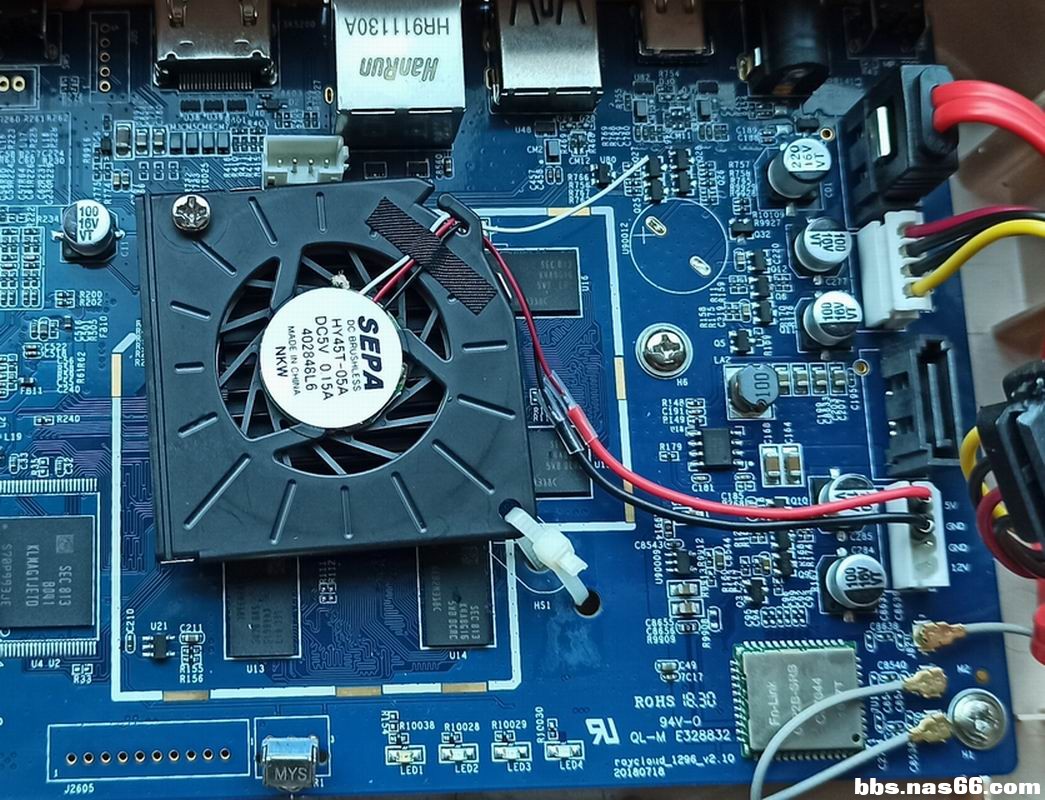

风扇尺寸对了，插头肯定是不对的，没关系，减掉之后自己焊接一段延长线就行，原来是红白黑三根线，白线不用接，把红黑线接入硬盘电源口的5V端。

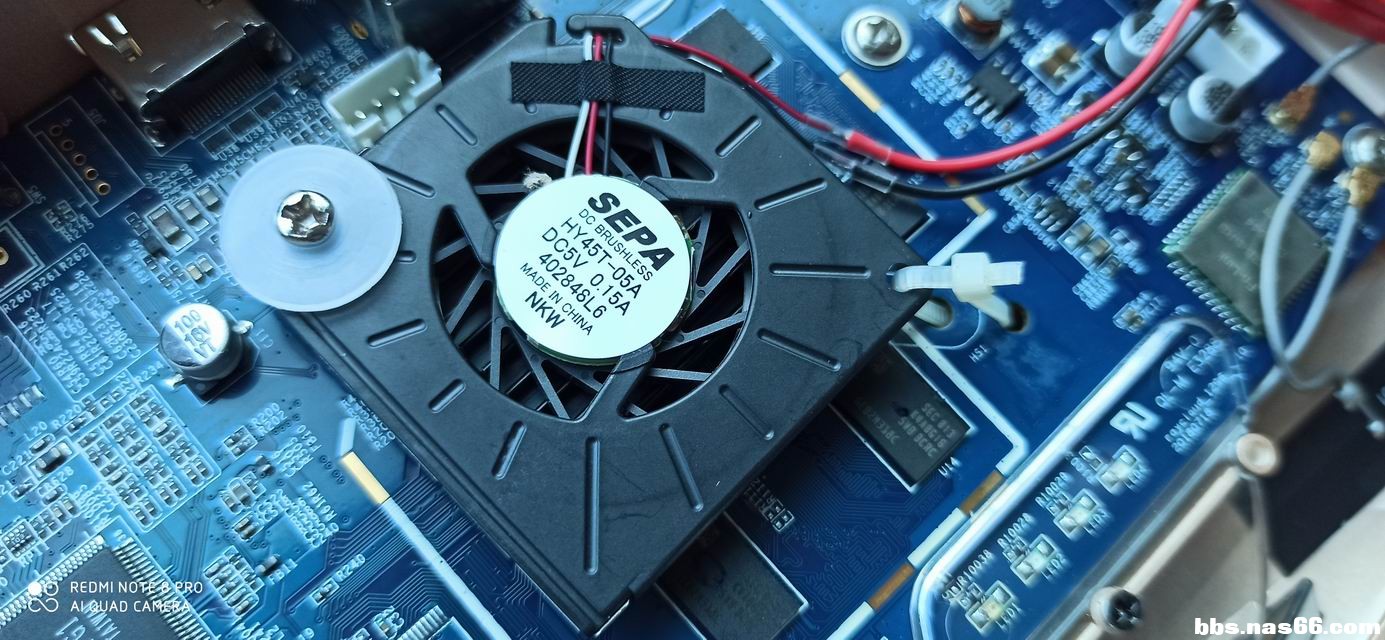

固定方面，借用主板上的一个螺丝孔，把风扇的一端固定，另外一端的螺丝孔与风扇的螺孔对不上，只好用扎带扎紧，也算是把风扇稳稳的压实在散热片上。

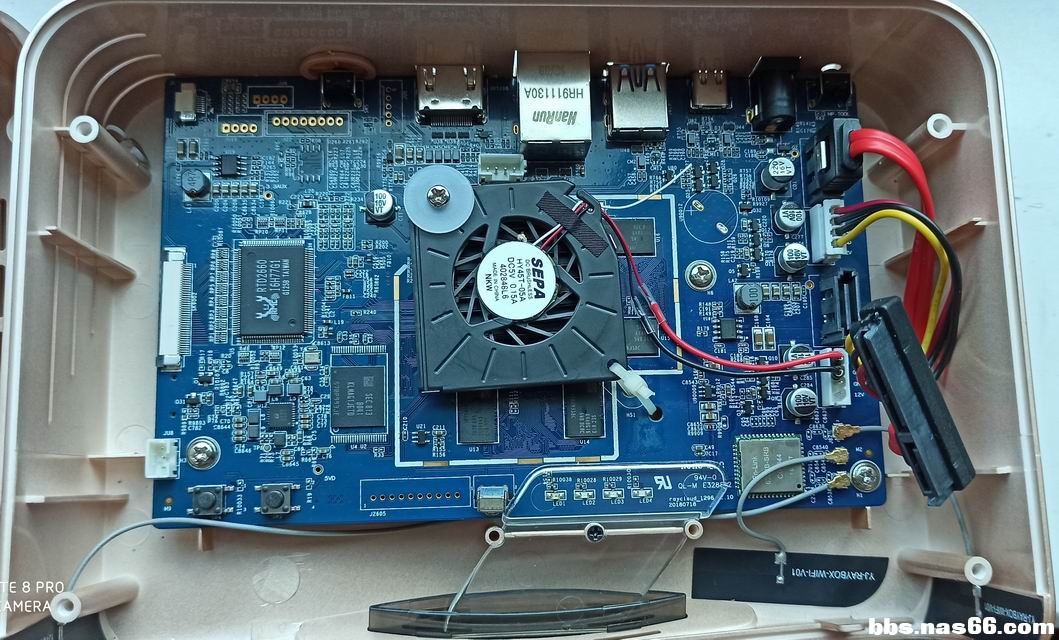

再来一个全貌

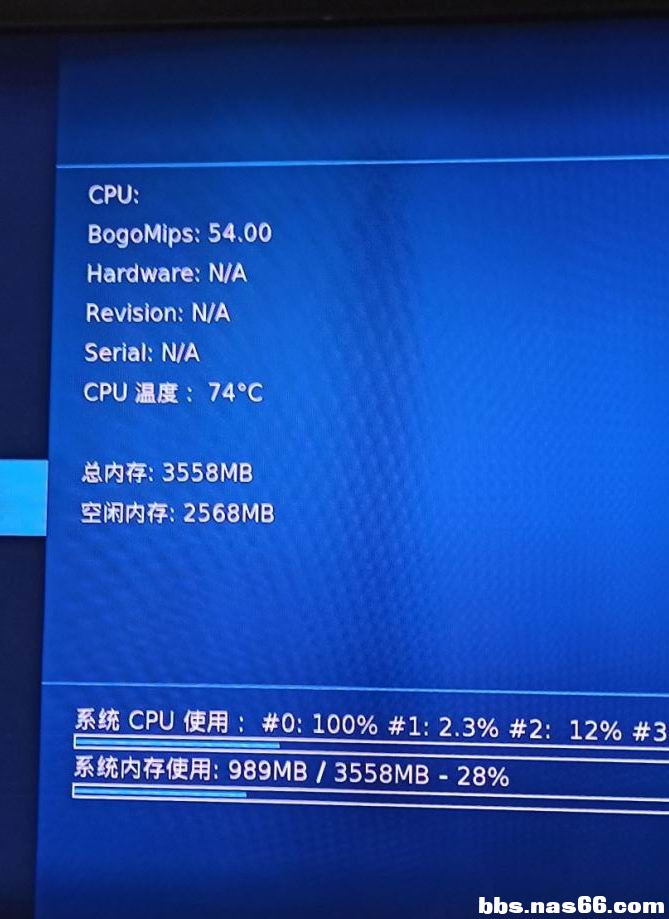

开机之后的温度是这样的

毕竟是小风扇，可能成绩不算很好，但小风扇安静，看电影也不吵，看了好几部高清，工作一切正常。

adiao · 发表于 2020-7-26 19:17:10

帮顶支持

snakeye · 发表于 2020-7-28 12:33:38

为啥不换外壳，14元，很好用

ototing · 发表于 2020-7-28 14:48:55

snakeye 发表于 2020-7-27 21:03
为啥不换外壳，14元，很好用

因为放在客厅用，还是原壳好看。

qq5274202 · 发表于 2020-12-9 12:18:22

这个看温度是在哪儿看，还是装什么软件

氢雾肥羊 · 发表于 2020-12-9 13:55:48

qq5274202 发表于 2020-12-9 12:18
这个看温度是在哪儿看，还是装什么软件

ZDMC打开，可以看硬件温度。我的还好，刷好固件一直是60度，播放视频也是62度左右。

qq5274202 · 发表于 2020-12-9 14:22:49

氢雾肥羊发表于 2020-12-9 13:55
ZDMC打开，可以看硬件温度。我的还好，刷好固件一直是60度，播放视频也是62度左右。 ...

哦，感谢，先累积知识，机器还在物流路上，自己刷机不晓得难不，盒子现在是原系统
