给小睿改装红外接收和指示灯

ototing · 发表于 2020-7-26 13:45:39

本帖最后由 ototing 于 2020-7-25 22:18 编辑

小睿刷了芝杜后，发现原来的红外接收器在主板上，离外壳上的小窗很远，所以使用红外遥控时，遥控器必须对准小窗口按，而且距离超短。想正常使用红外遥控，必须把接收器移到小窗上才合理，于是就动手。

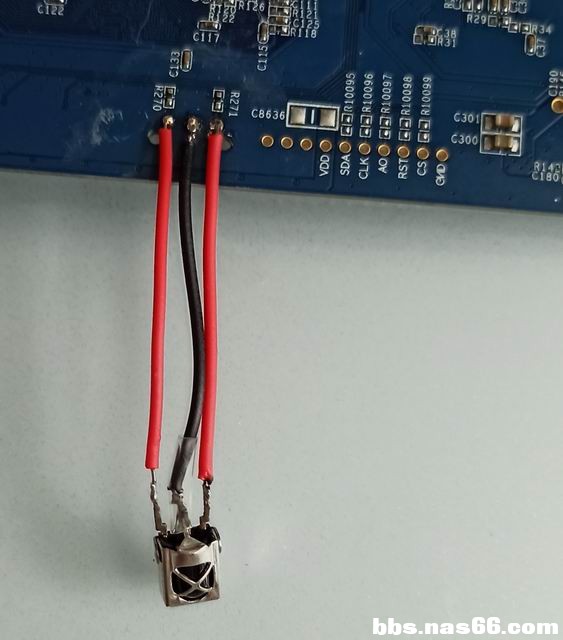

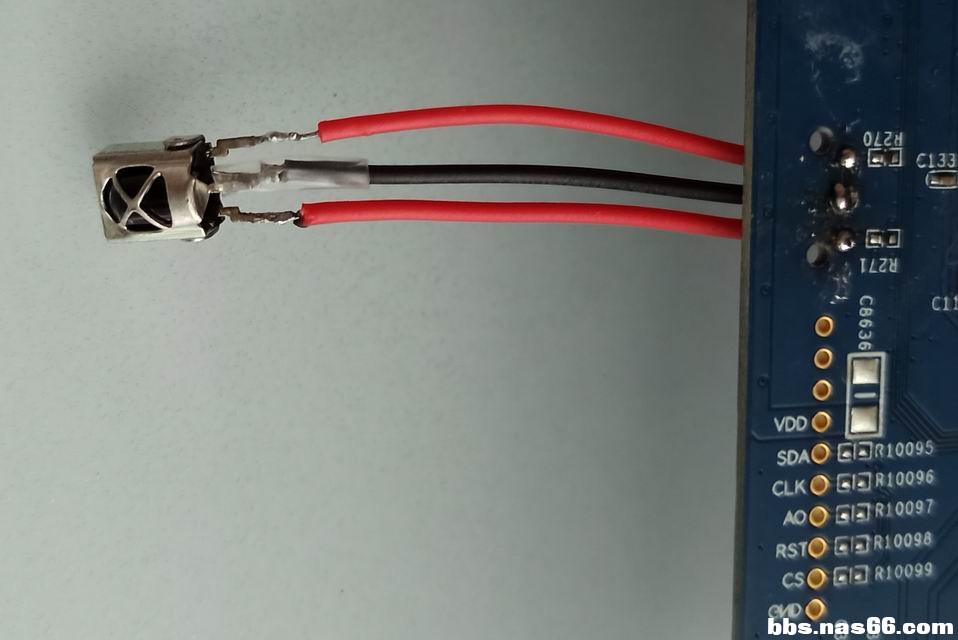

先是把红外头焊下，用延长线延长，后来发现板上焊接没有板下焊接顺，又改成了板下焊接。

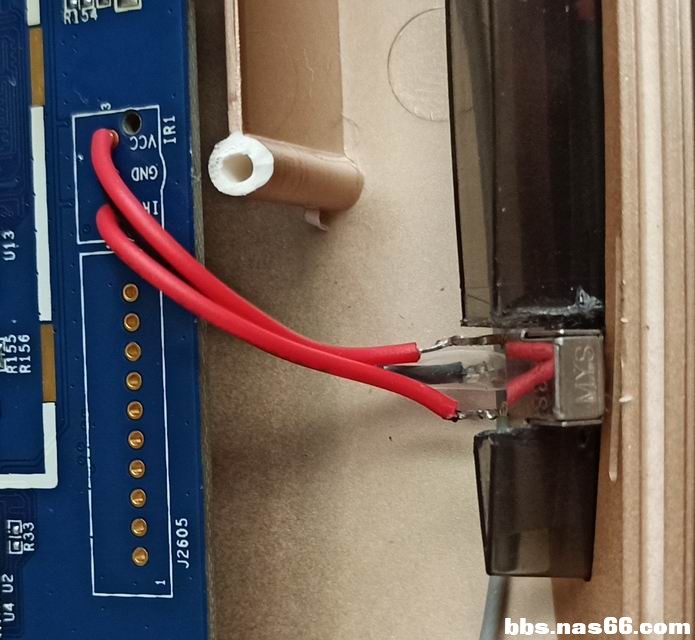

在原来的小窗上切下一段有机玻璃，把红外接收头塞进去。

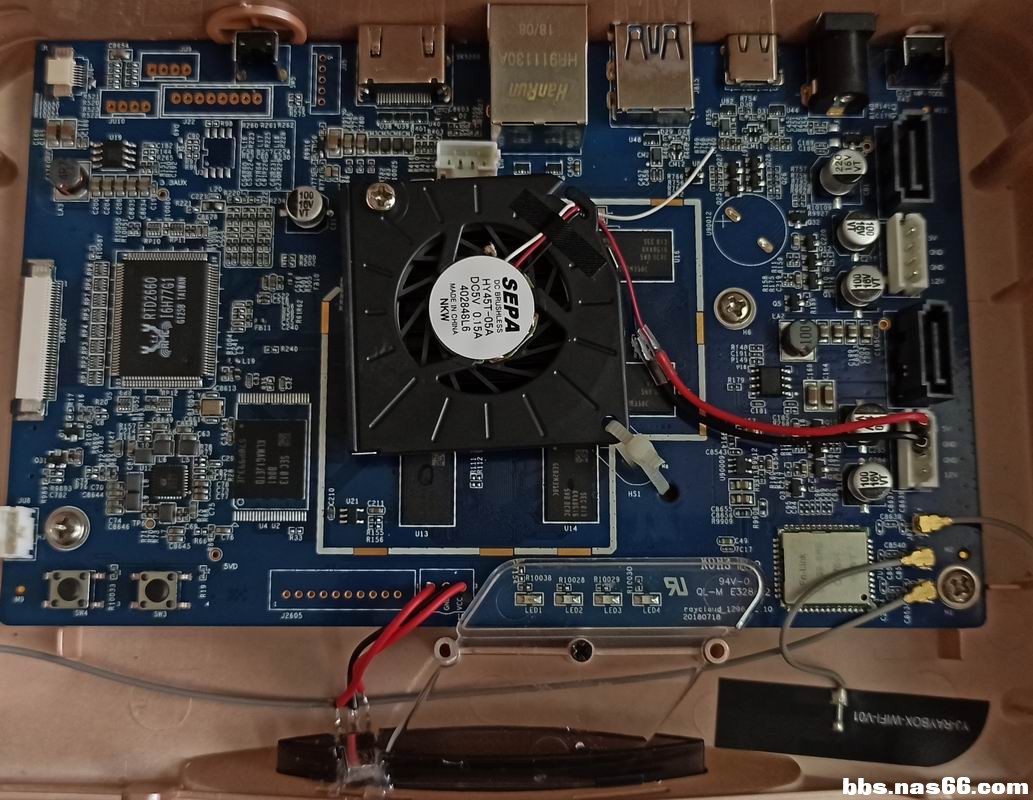

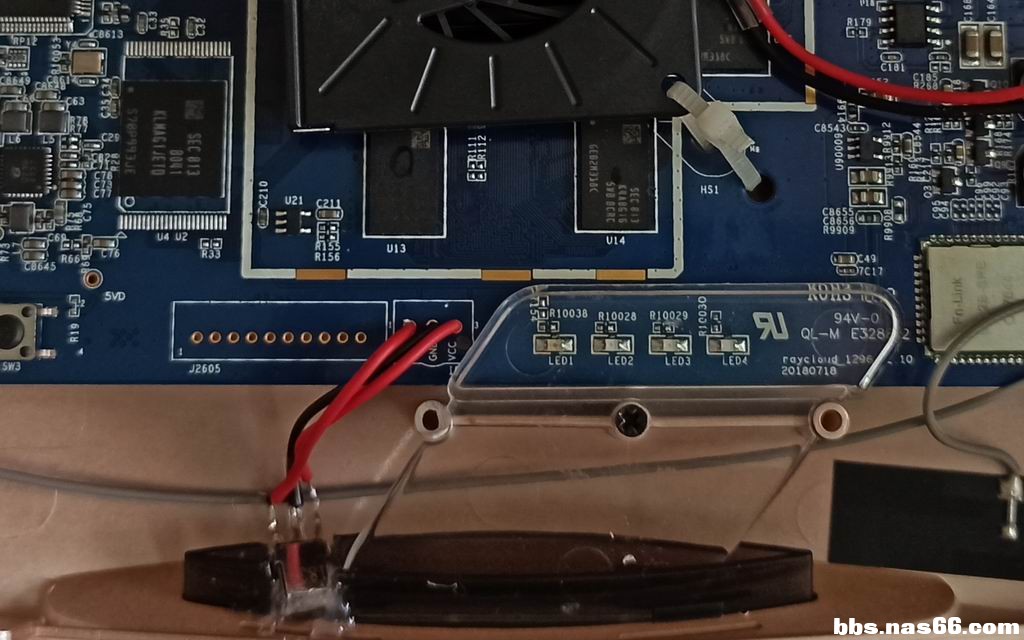

加上导光片后的效果如下：

改了以后发现效果一般，为了迁就导光片，红外接收器偏向小窗一角，受光面小了，遥控器距离2米不到，且角度受限。另外原来的LED导光片导光效果不好，开机几乎看不到LED指示灯的光，于是干脆一起把LED指示灯也改了，把红外接收头放到小窗的中央去。

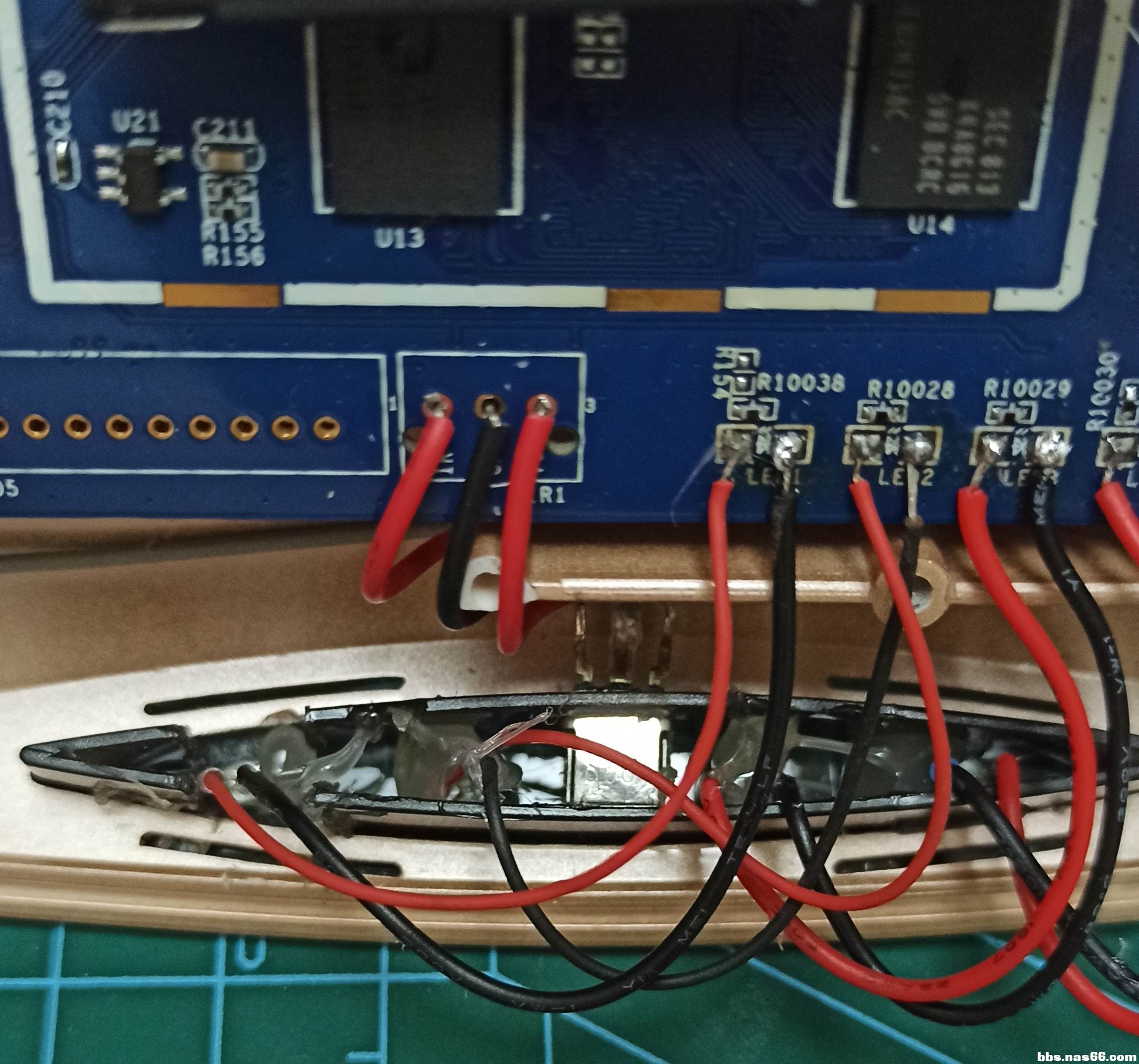

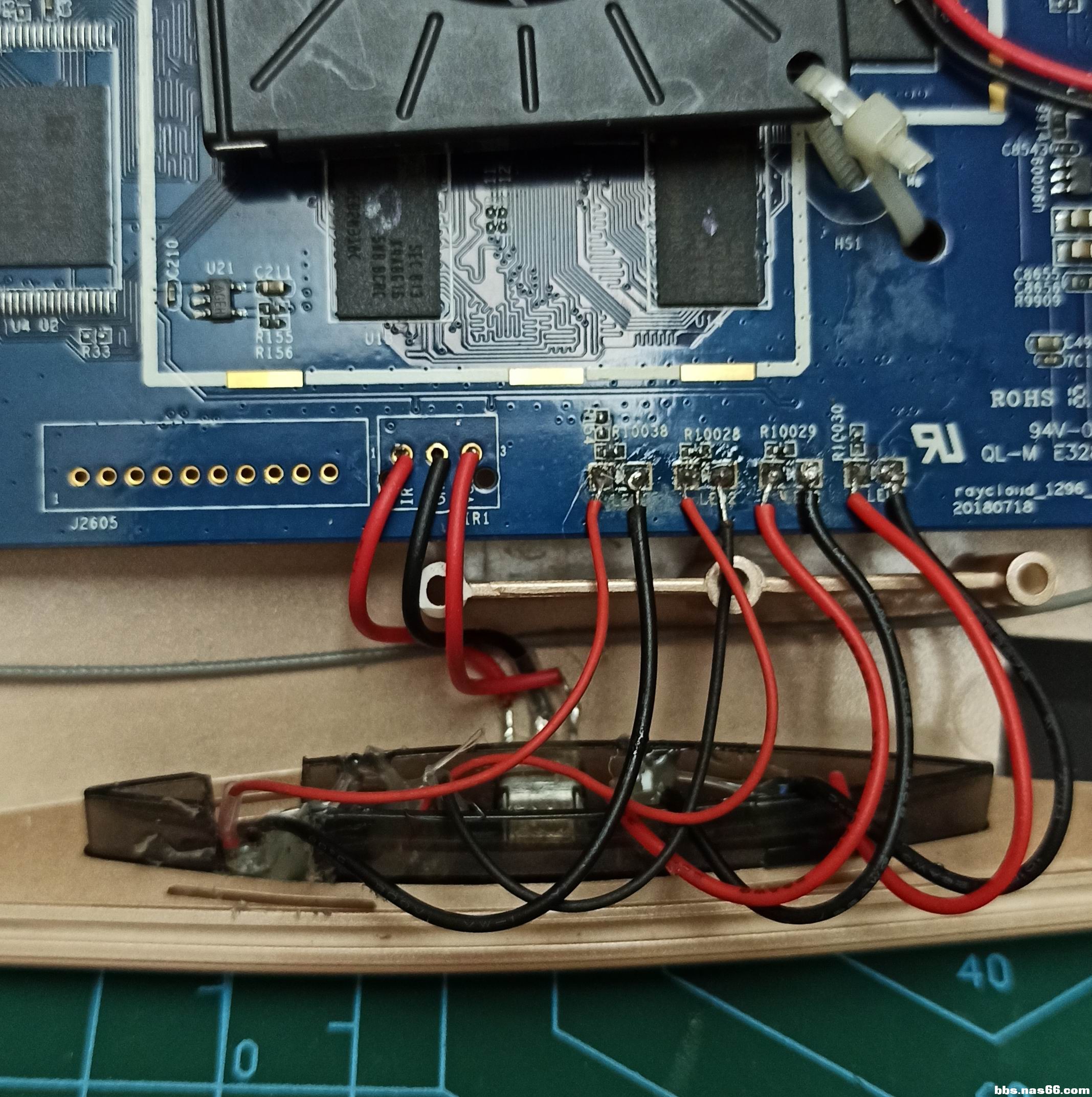

把主板上原来的LED灯焊下来（基本上毁了）。在小窗上开四个等距离的小孔，各塞入一个小LED灯，焊接到原来的LED指示灯接脚上。在小窗中央的侧板上开一个小四方孔，把红外接收头从旁边插进去。

正面看这样子

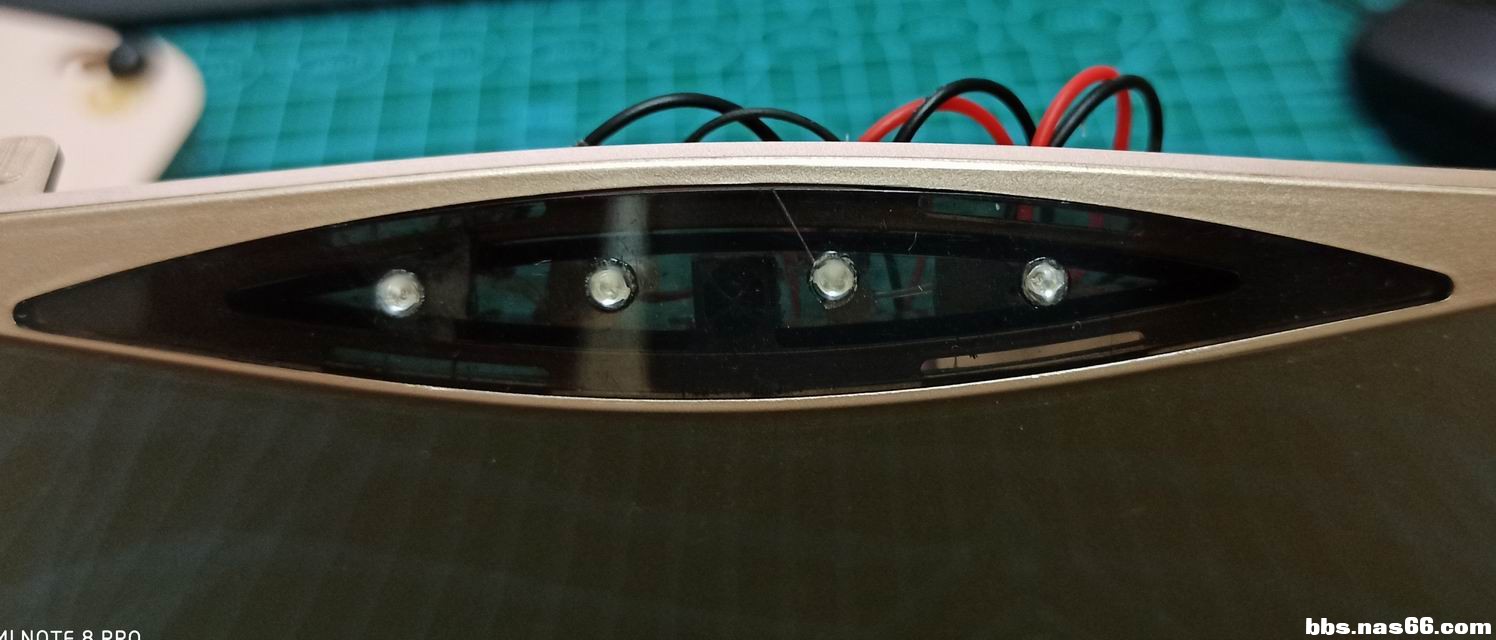

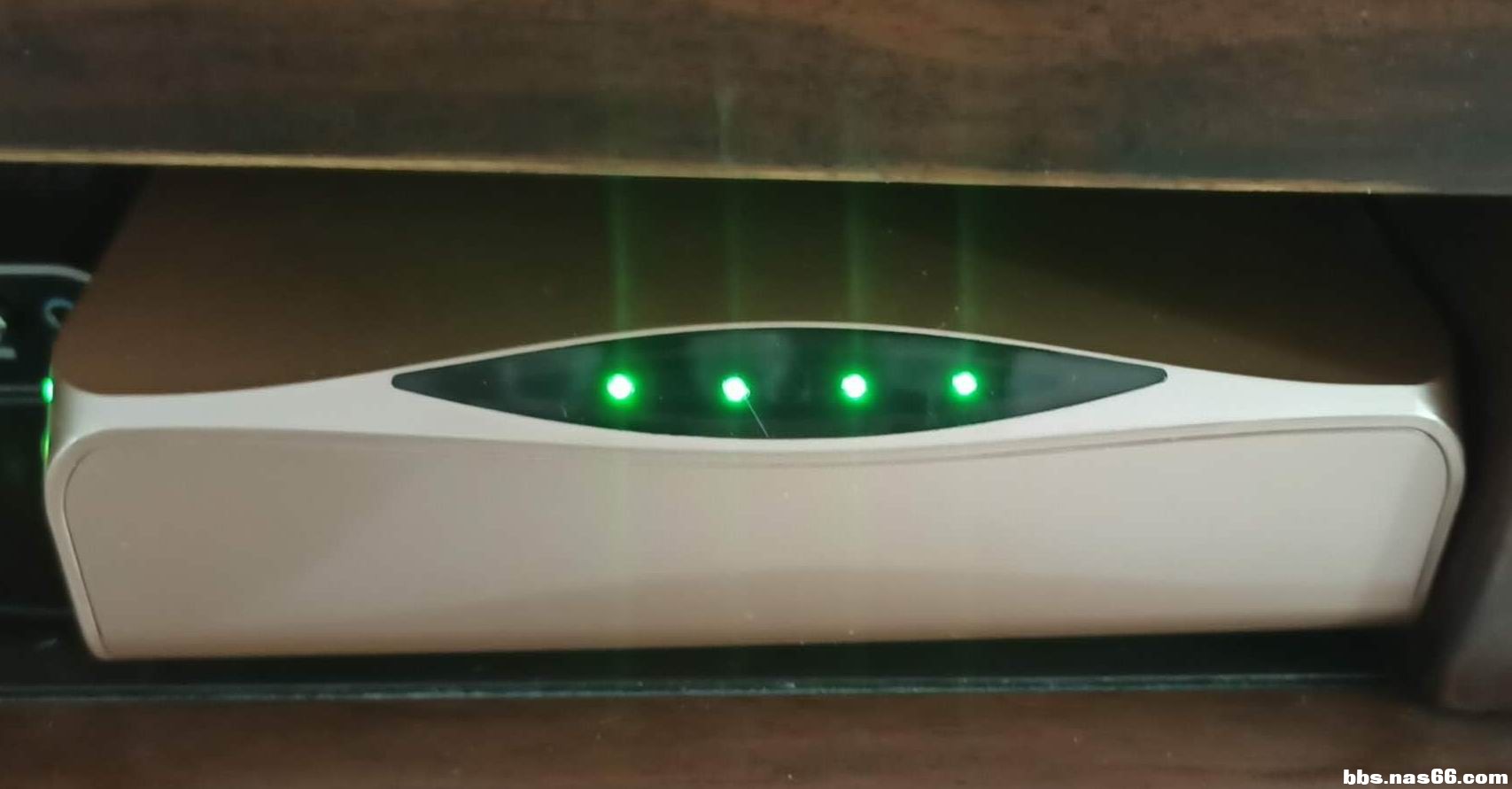

通电后这样子

这下终于像个正经的高清机顶盒了。

adiao · 发表于 2020-7-26 19:17:51

动手能力不错

snakeye · 发表于 2020-7-28 12:31:04

直接上一套亚克力外壳搞定

nerowei · 发表于 2020-8-4 11:03:15

动手能力不错

nghe · 发表于 2020-8-8 10:37:37

看得我好想打孔，哈哈

cz小城 · 发表于 2020-11-28 00:34:36

这样红外的话可以几米

sfwsky · 发表于 2020-12-8 13:41:13

snakeye 发表于 2020-7-28 12:31
直接上一套亚克力外壳搞定

上了亚克力，可接收范围也不广

qq5274202 · 发表于 2020-12-9 12:14:16

这个牛B。。。。。

sqxiangyun · 发表于 2021-3-3 16:44:22

红外头焊下来,发现好像坏了没反应了
