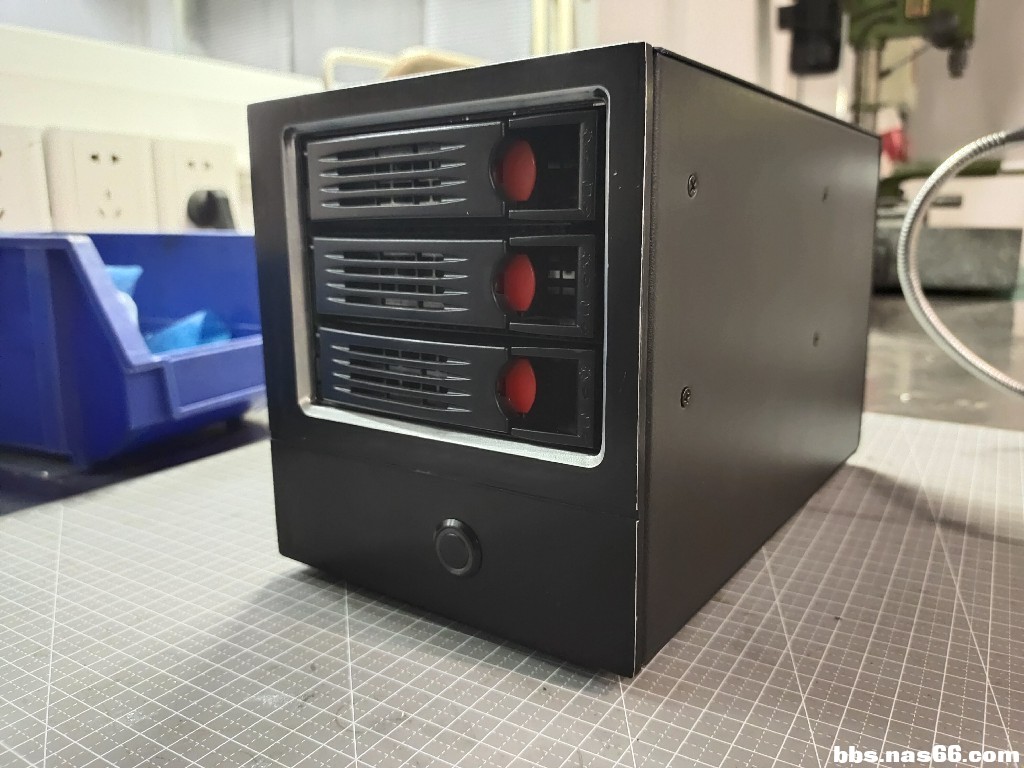

绿牌NAS硬改三盘位小记（持续更新中）

疯狂的机械师 · 发表于 2020-11-13 19:25:56

本帖最后由疯狂的机械师于 2020-11-17 22:26 编辑

前阵子跟着入手了绿牌NAS，看着机箱预留的第三盘的位置。。这个手就闲不住。多一个盘位也好的。近期因为经常出差所以进度缓慢。
机箱和面板尺寸大家只要拿卡尺量一下硬盘笼的尺寸，然后在机箱上划线。然后切割的时候留1-1.5毫米的余量。然后用锉刀锉平就可以了。~~~~~~~~~~~~~~~~~~~~

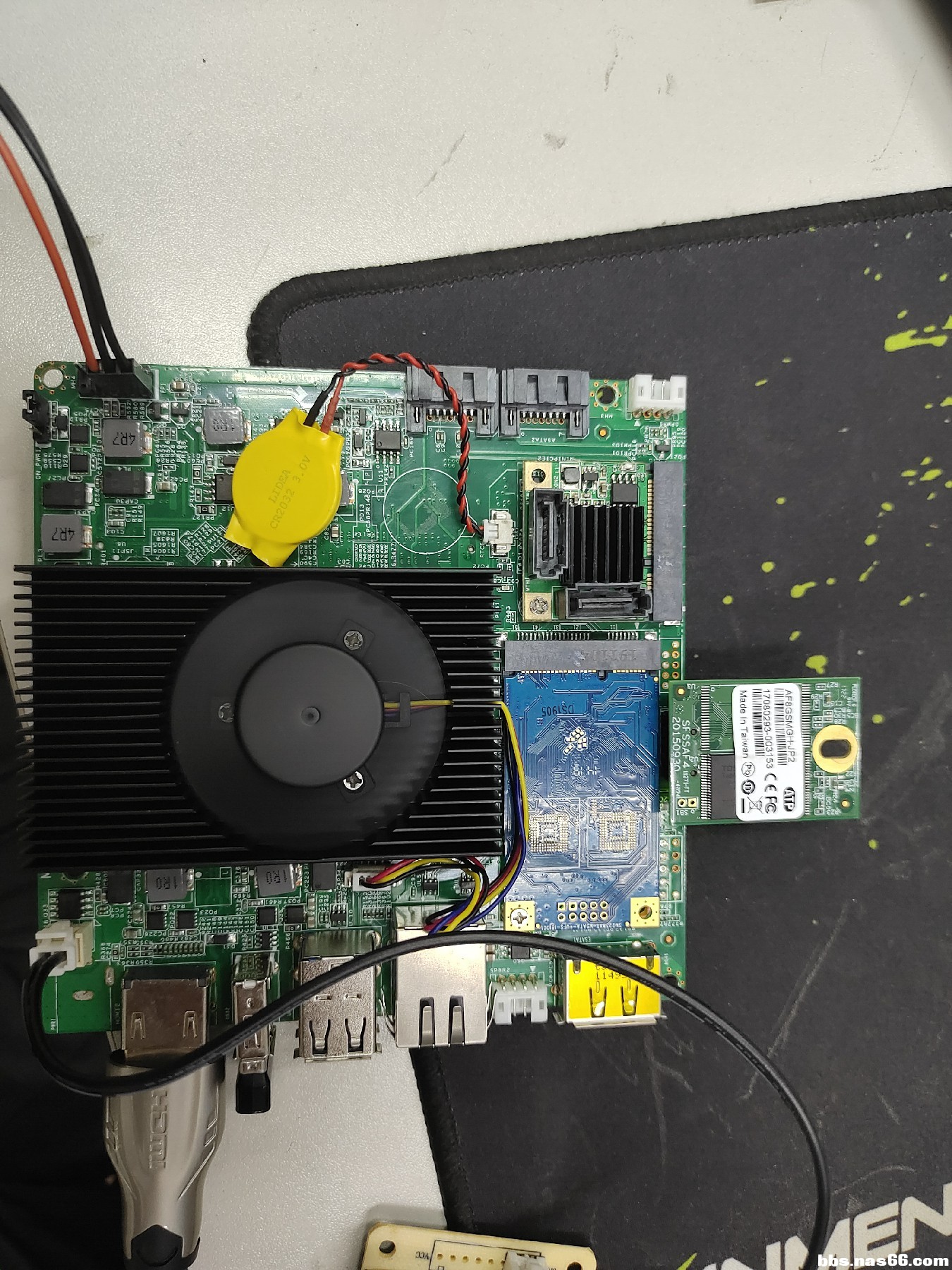

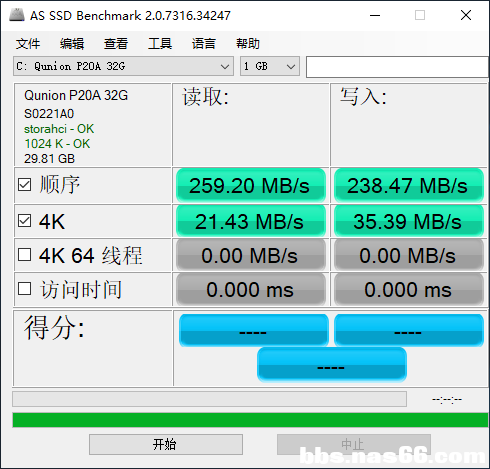

有坛友说Minipcie转Sata可能不稳定，其实也可以用msata转7pin的转接卡这样也可以3盘位（有些转接卡上有电源接口正好给硬盘背板的另外一个大4pin供电）
~~~~~~~~~~~~~~~~~~~~~~~

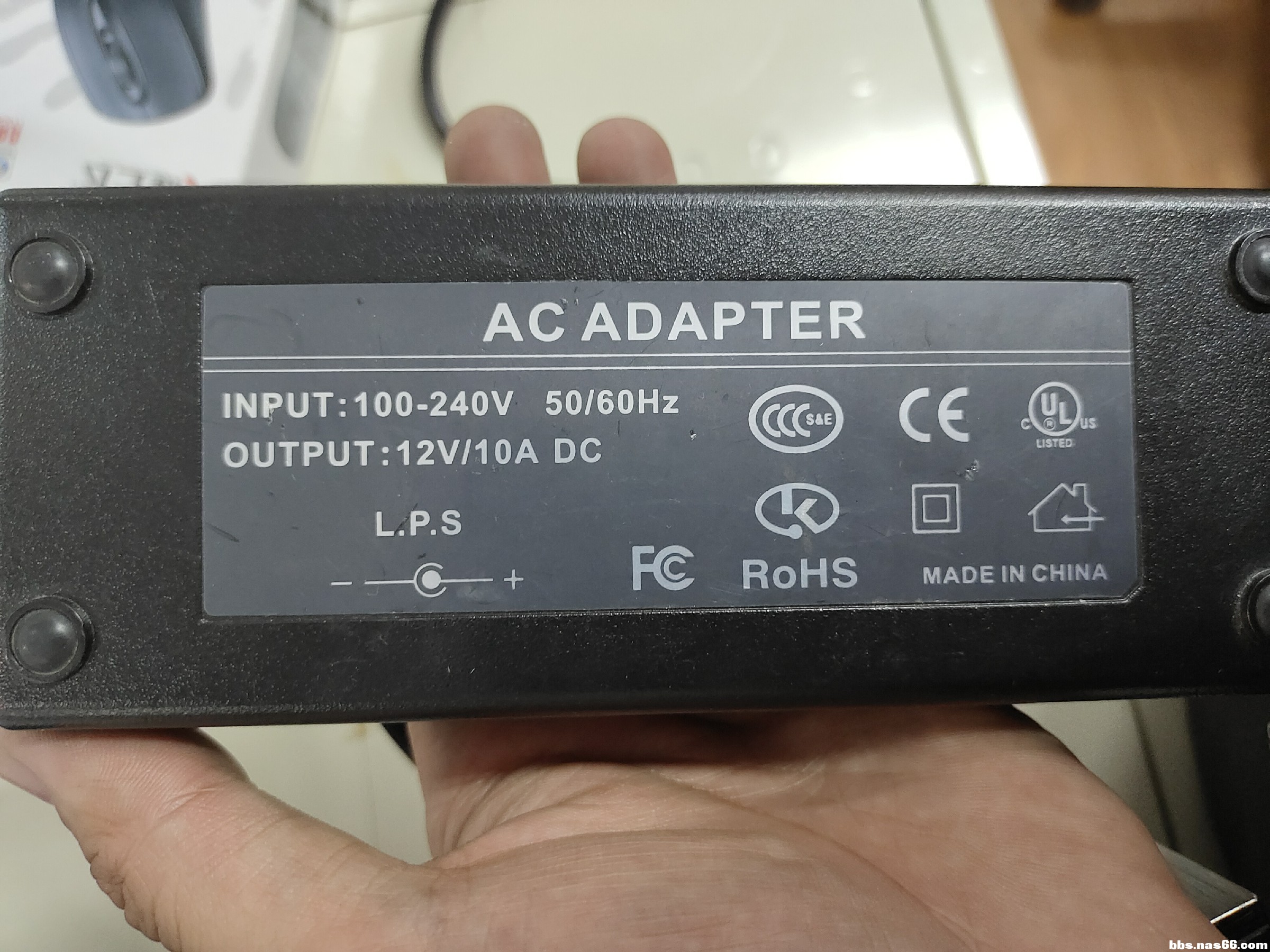

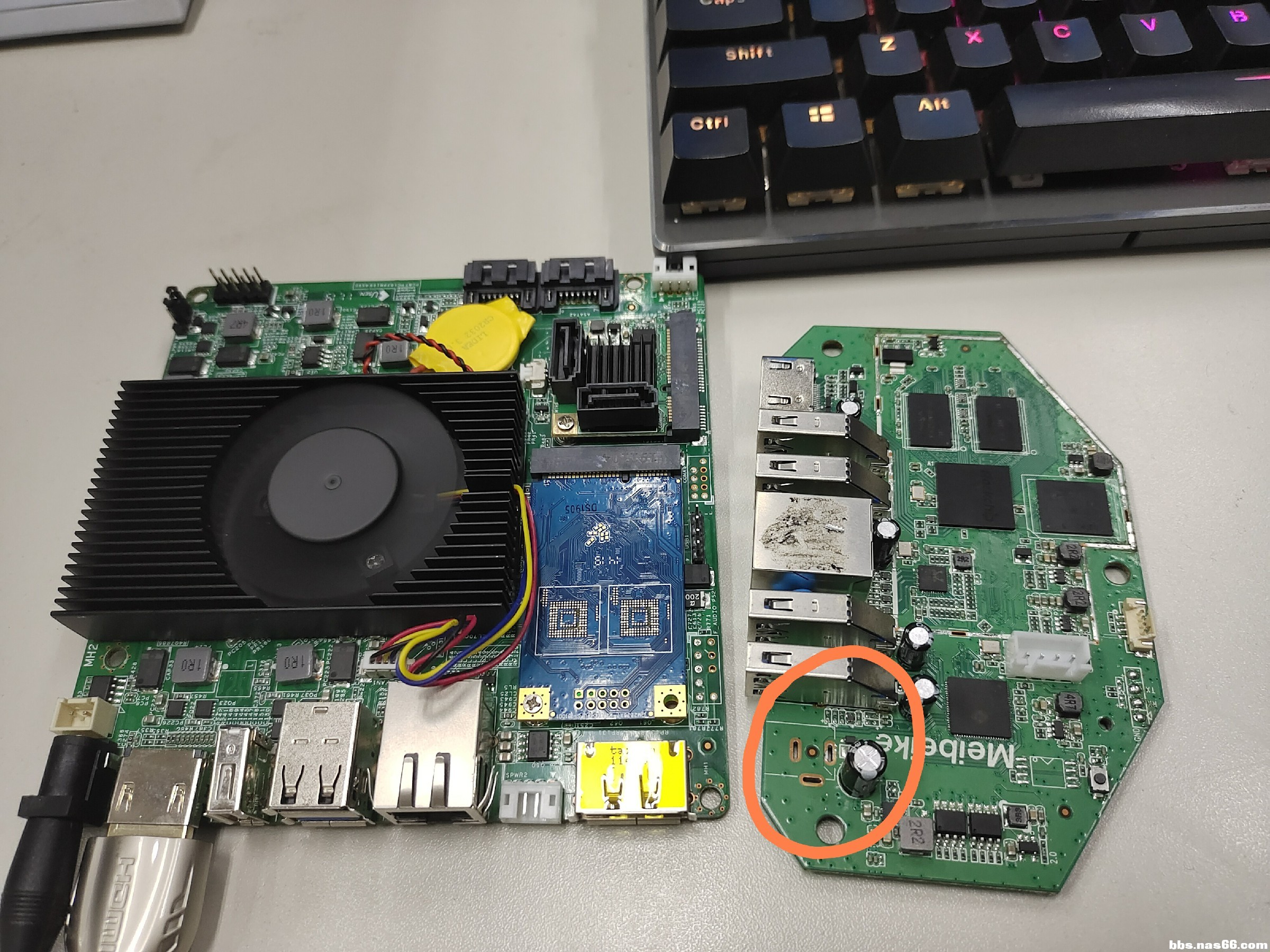

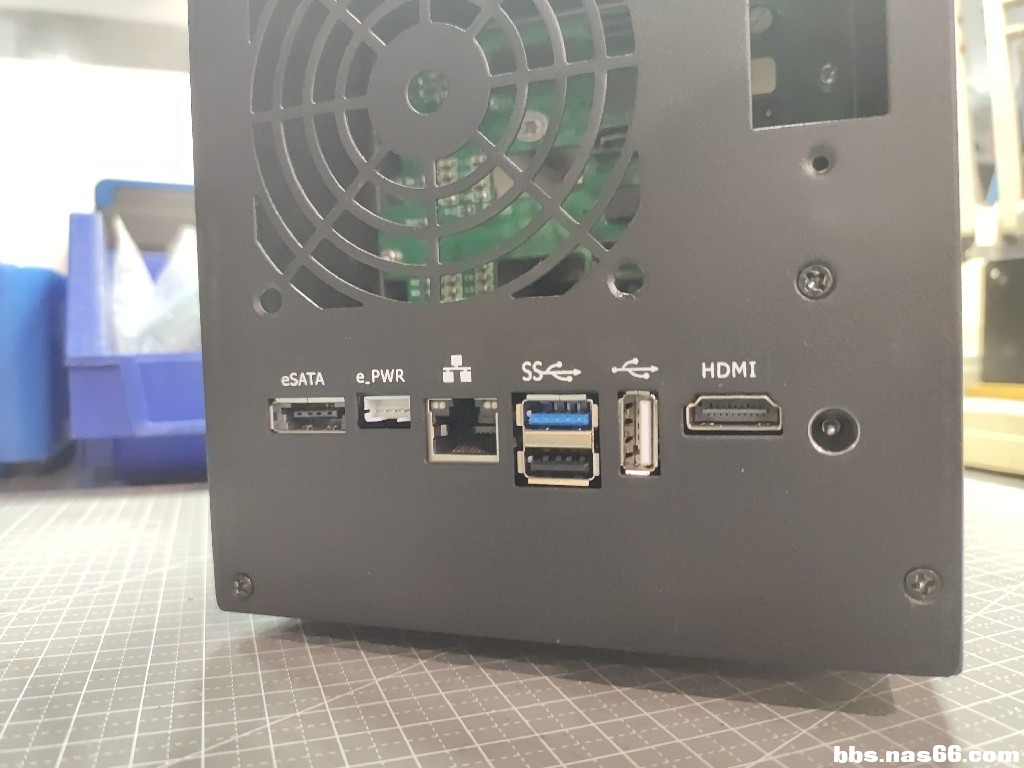

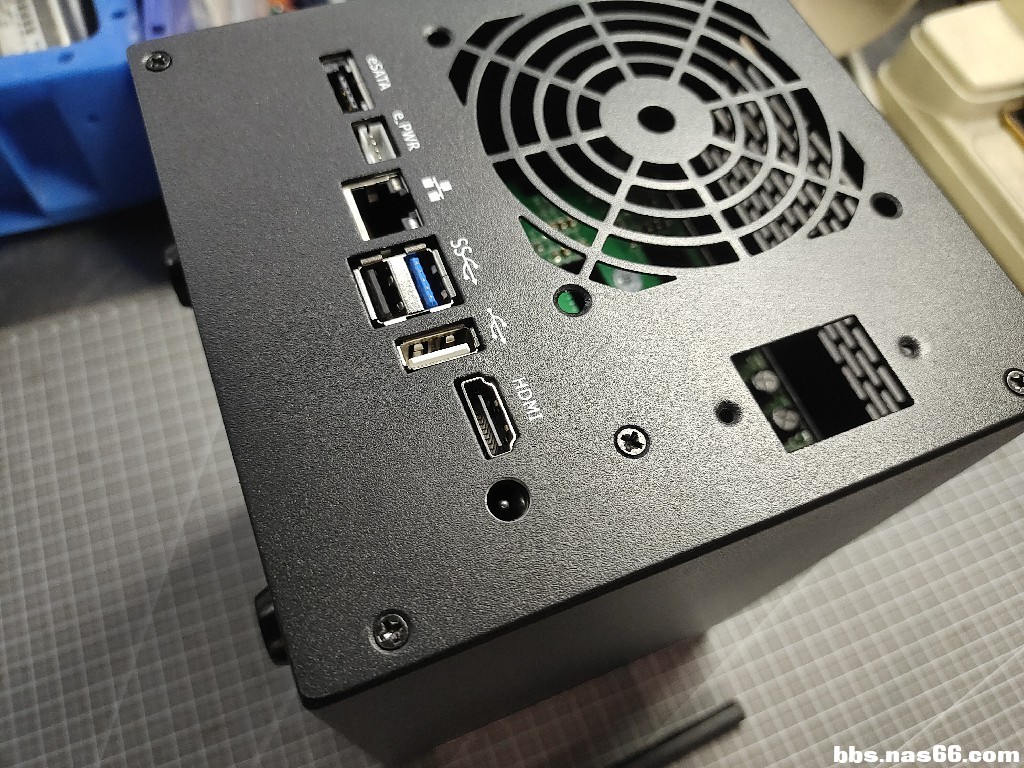

把内置电源改成外置的后，把原电源位做了一个2.5寸硬盘位（希望电源能主板电源能撑得住那么多盘

）

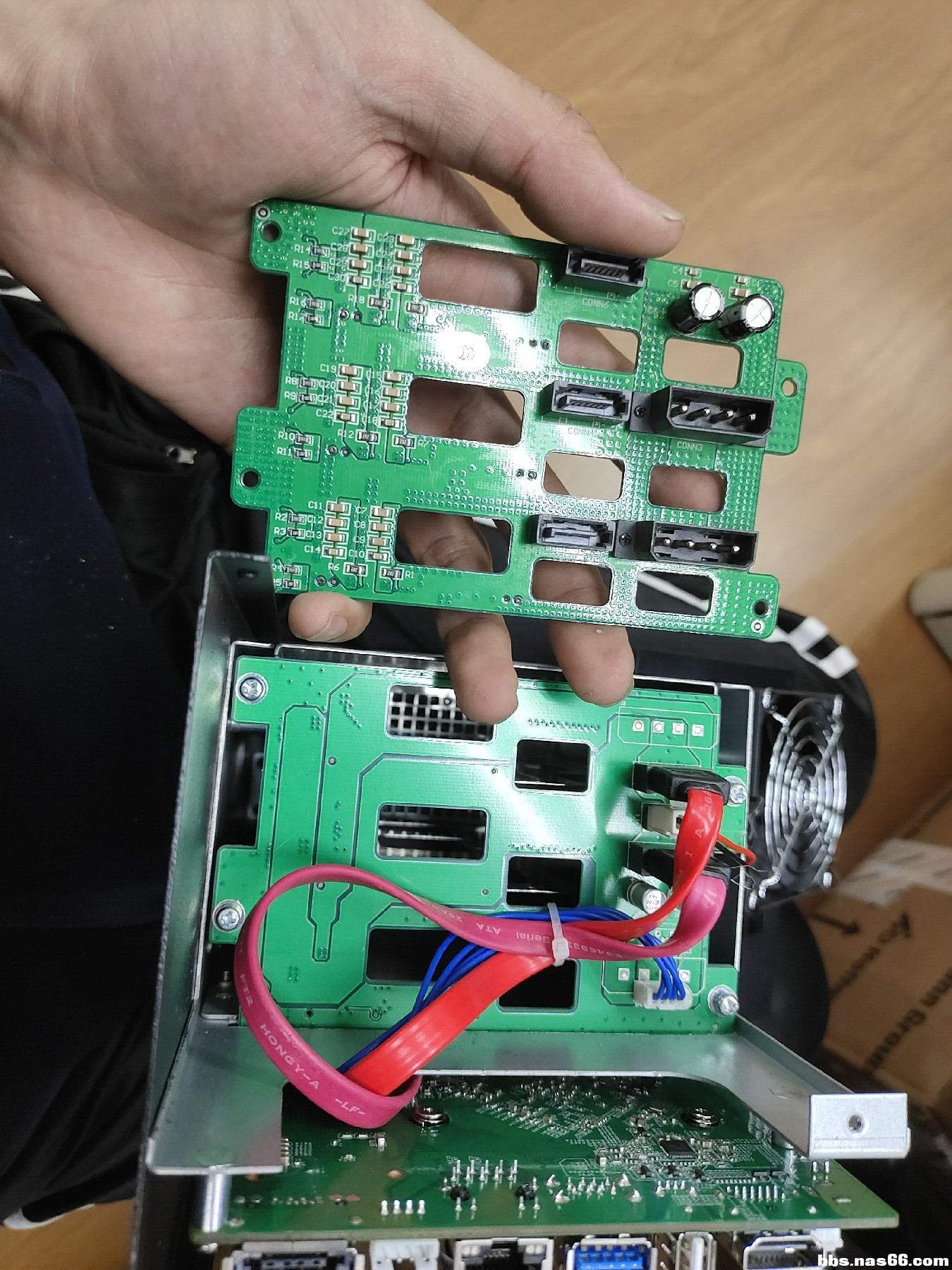

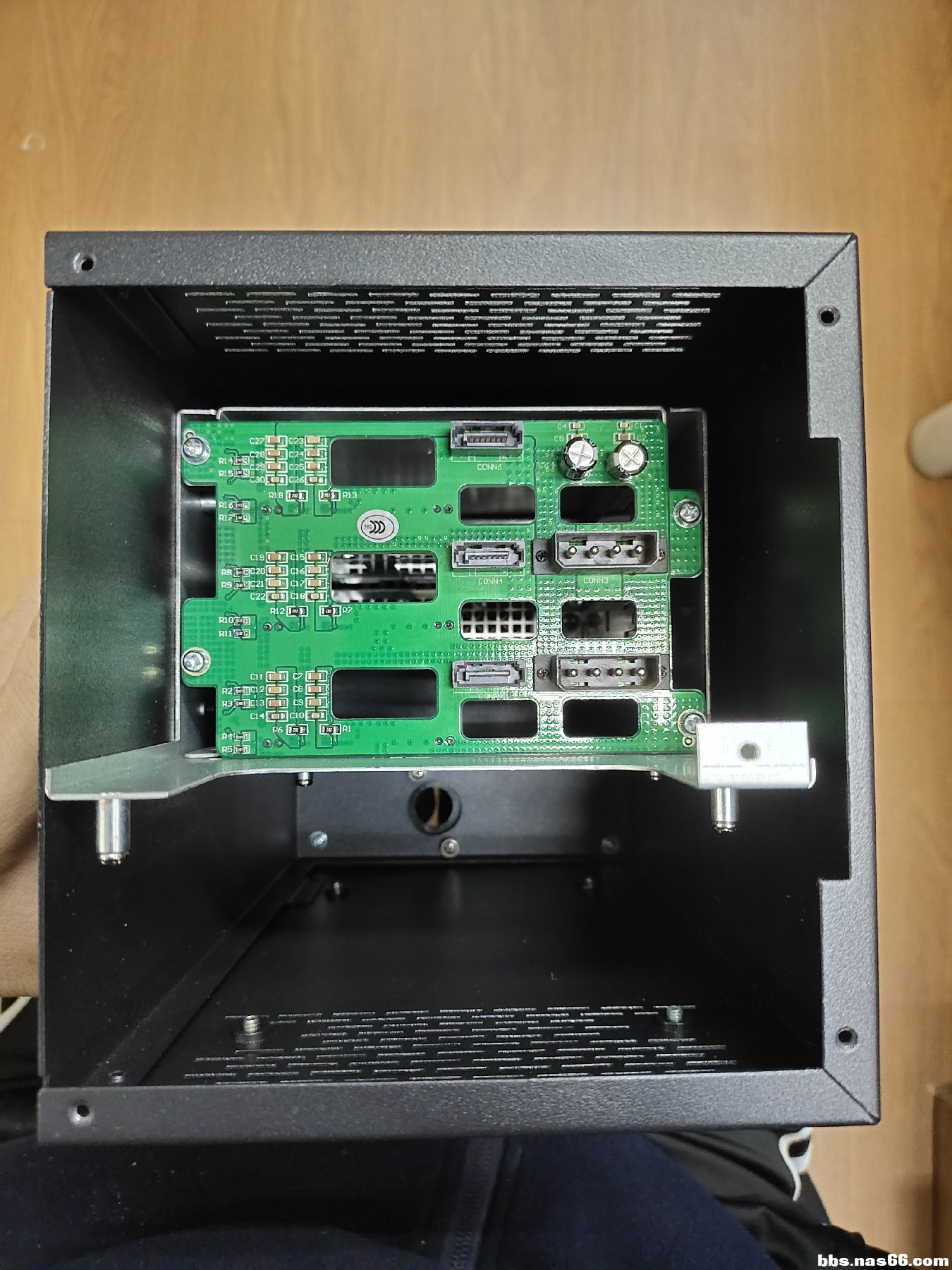

首先某鱼上入手了一块三盘位背板，看着比原装背板做工好。

登录/注册后可看大图

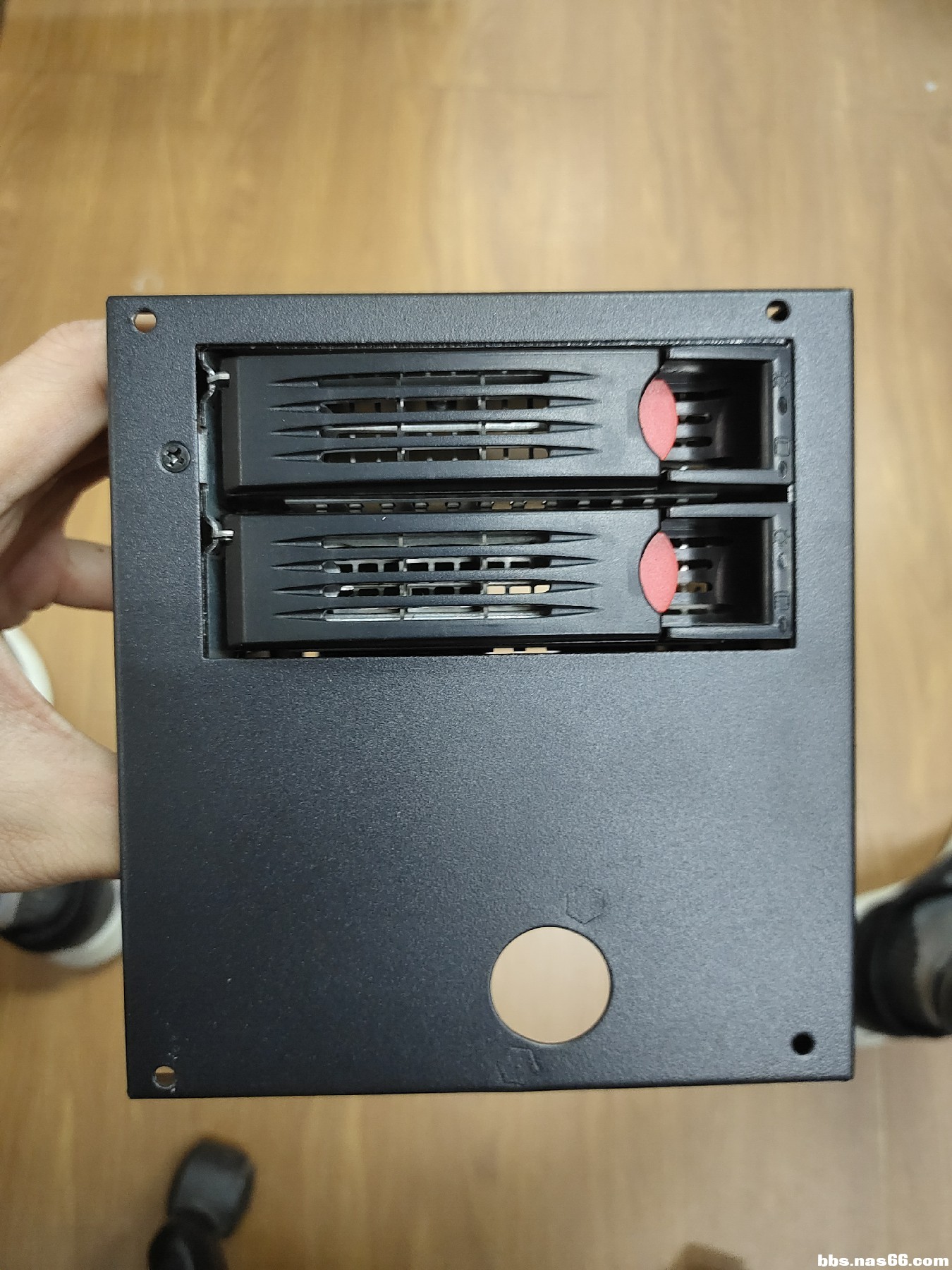

可惜原硬盘位没有按照三盘位来开孔，那只好拆下来开搞。

登录/注册后可看大图

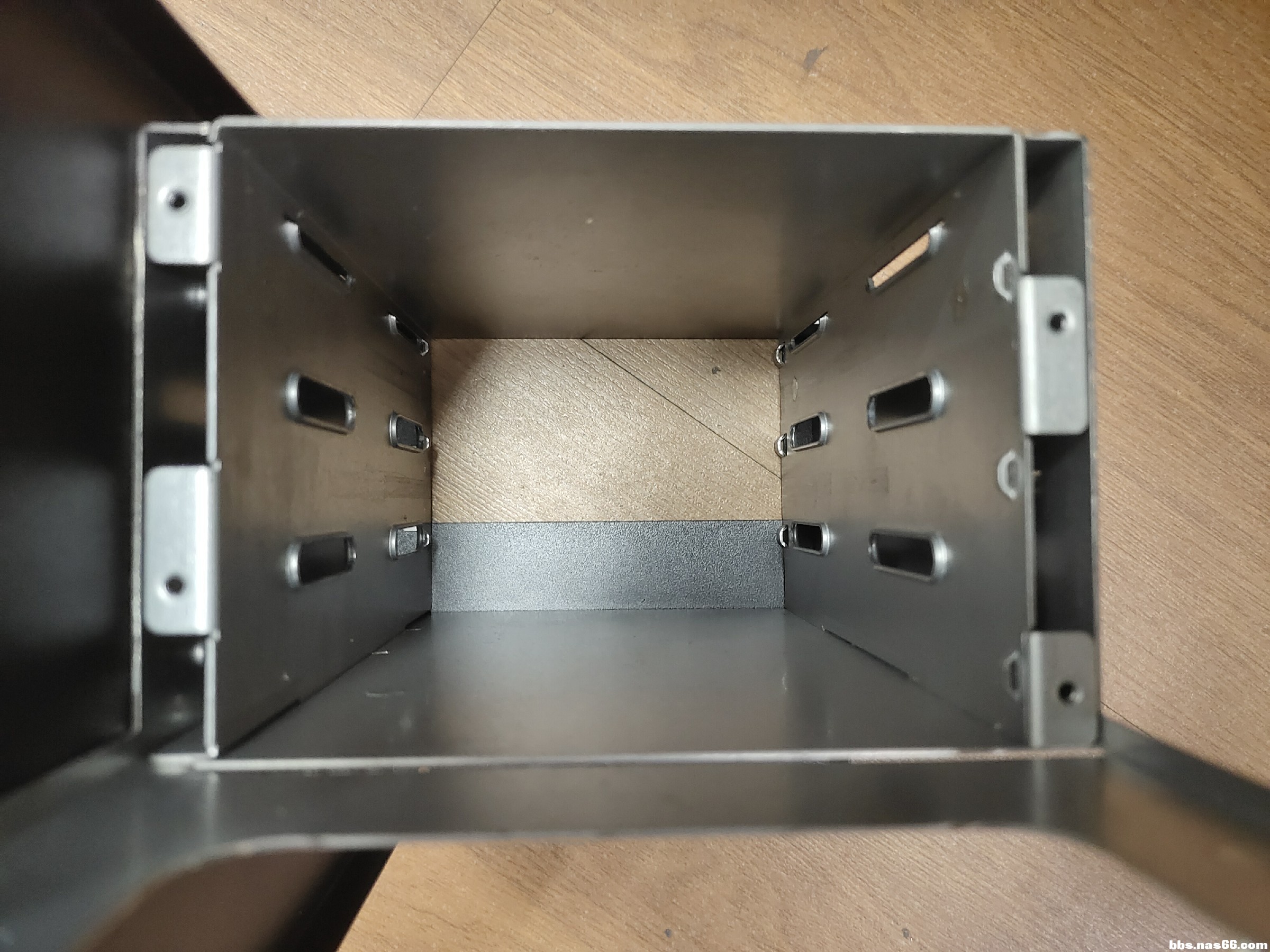

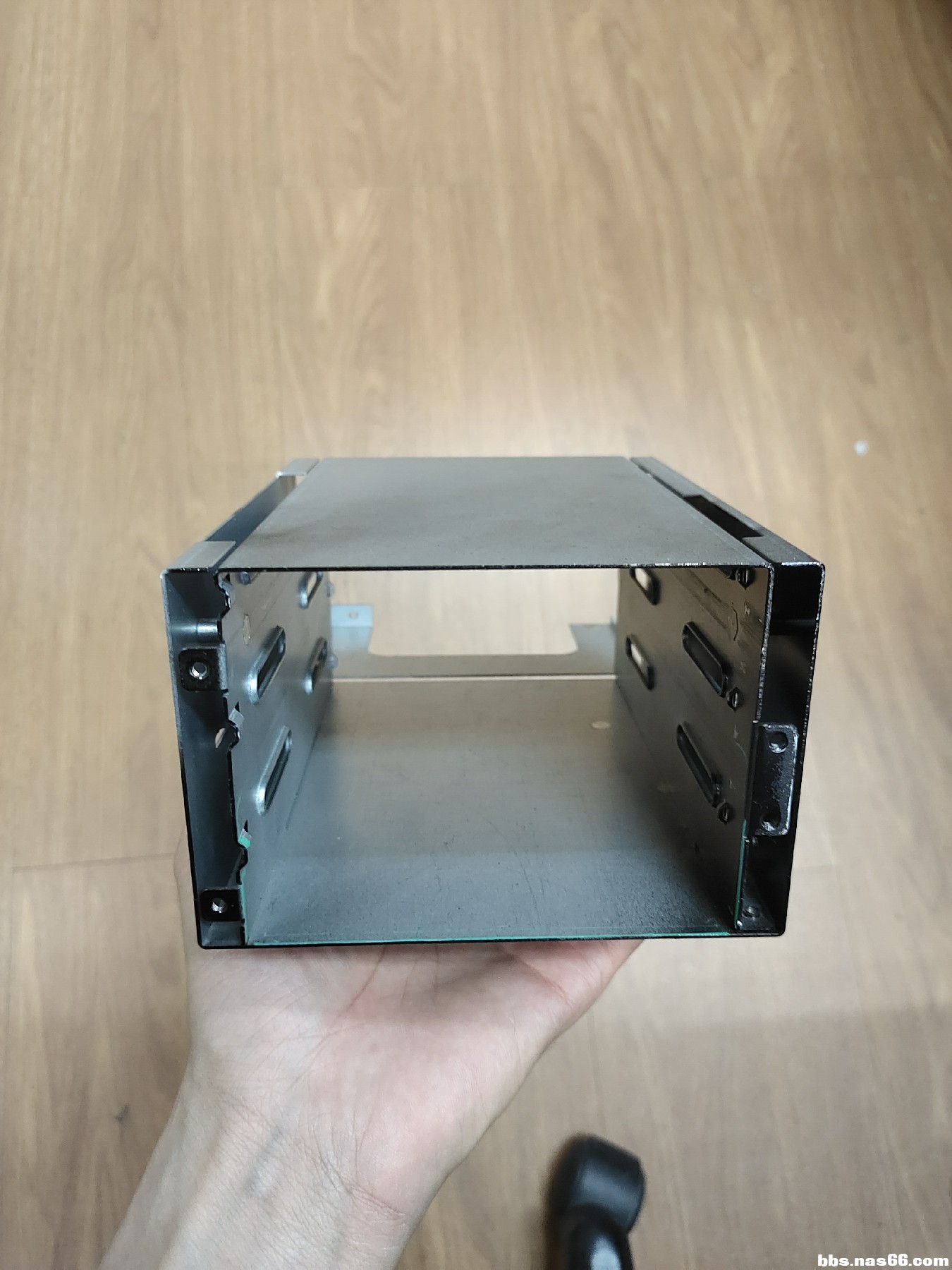

拆下来的硬盘笼。

登录/注册后可看大图

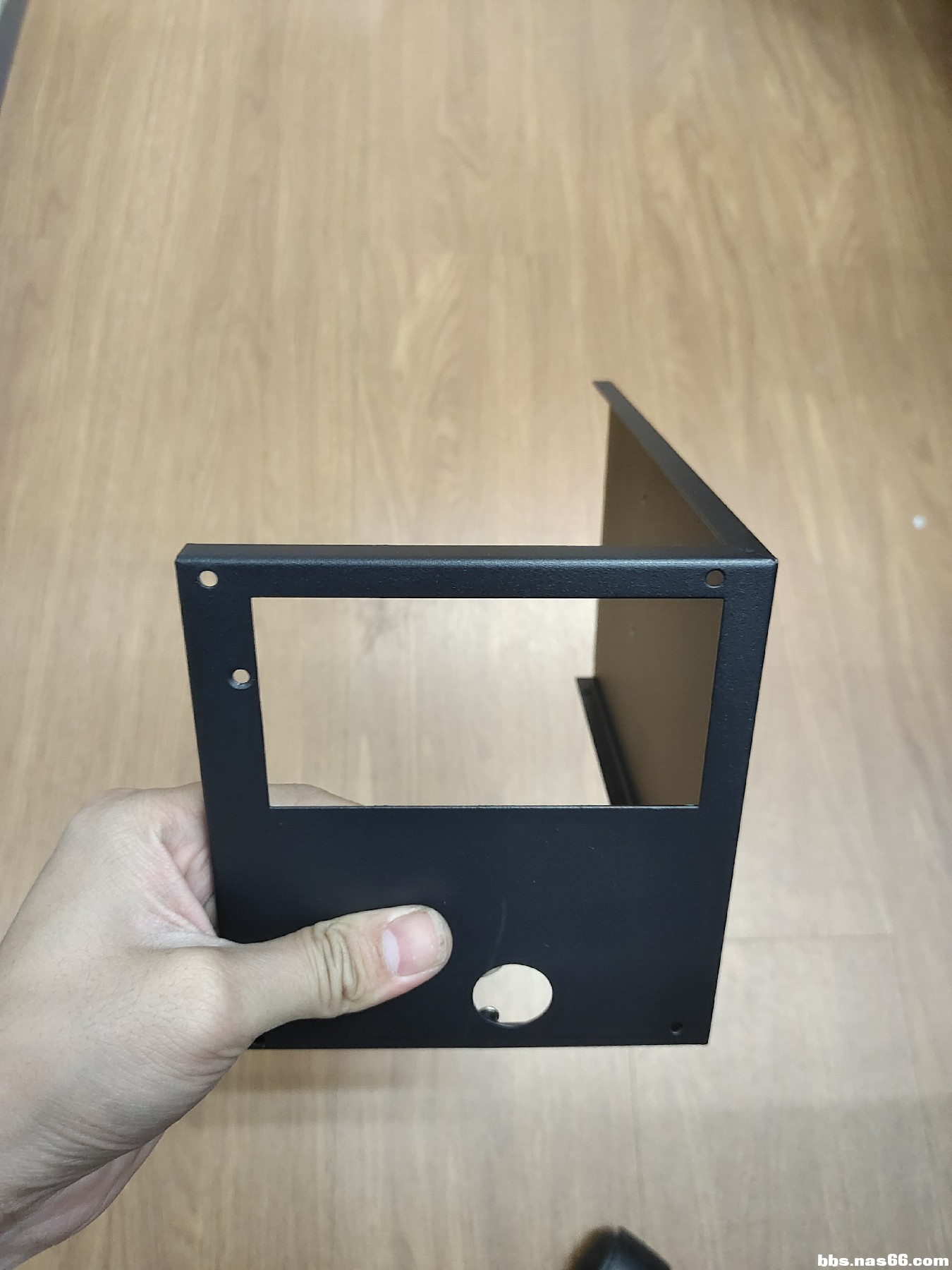

拆下来的机箱一侧。

登录/注册后可看大图

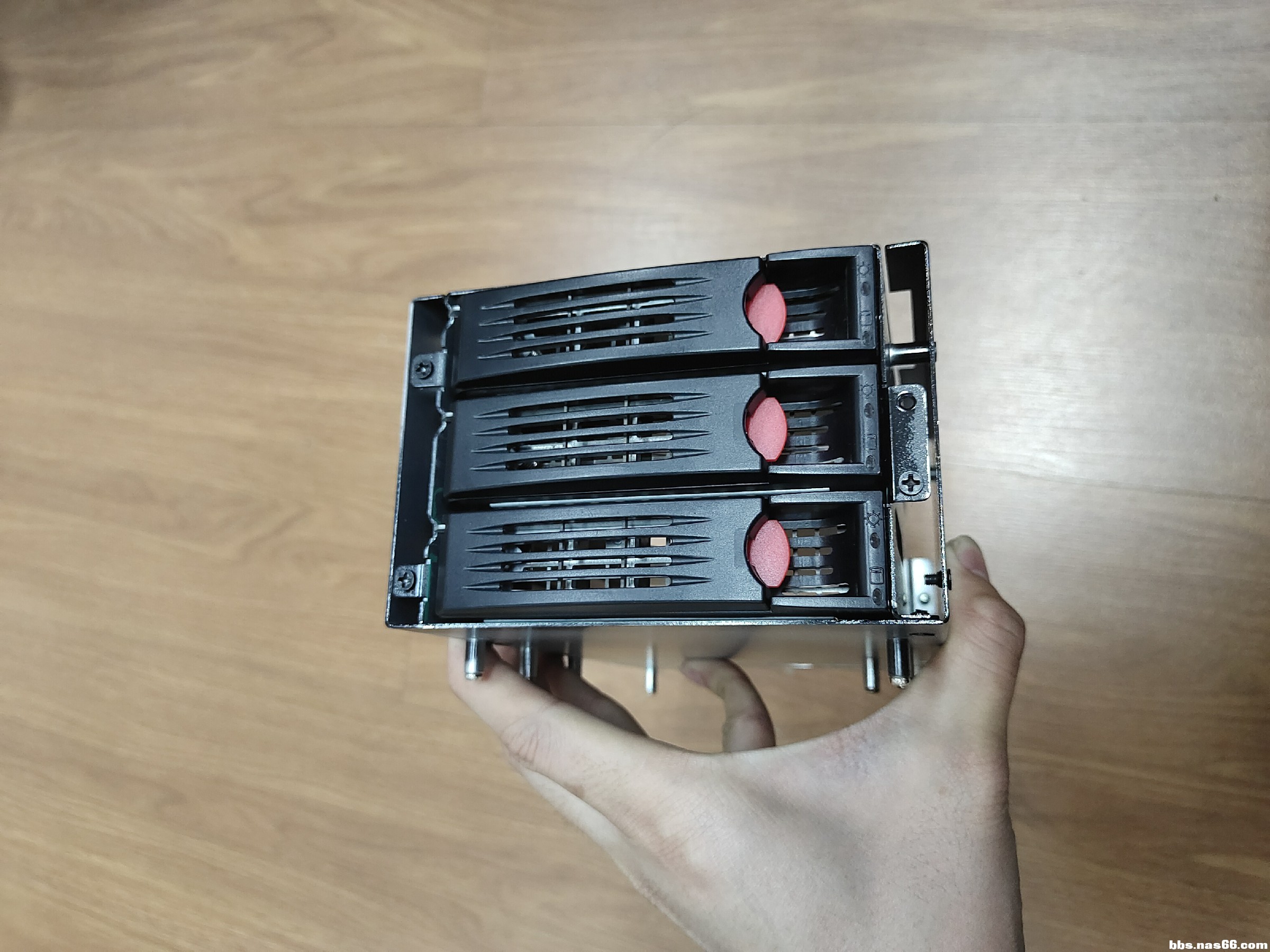

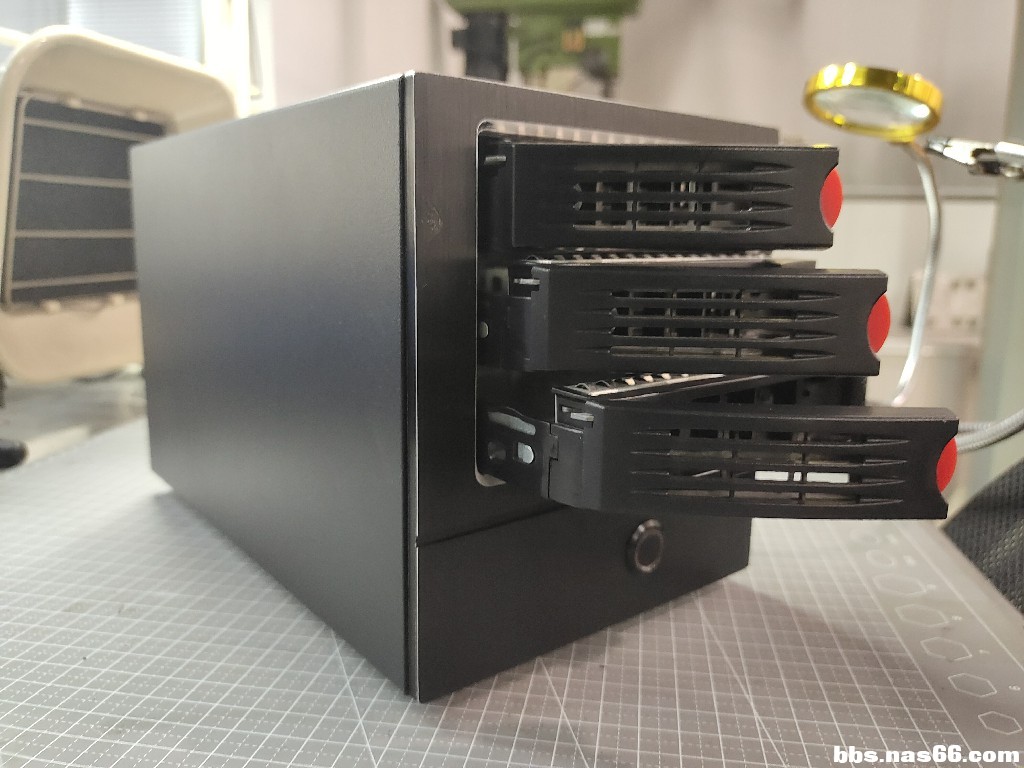

本来想问淘宝店家在买一快硬盘托架的但是店家反应没有多余的正好望向在旁边吃灰的蜗牛星际C型机箱。。。所以他们就合体了

登录/注册后可看大图

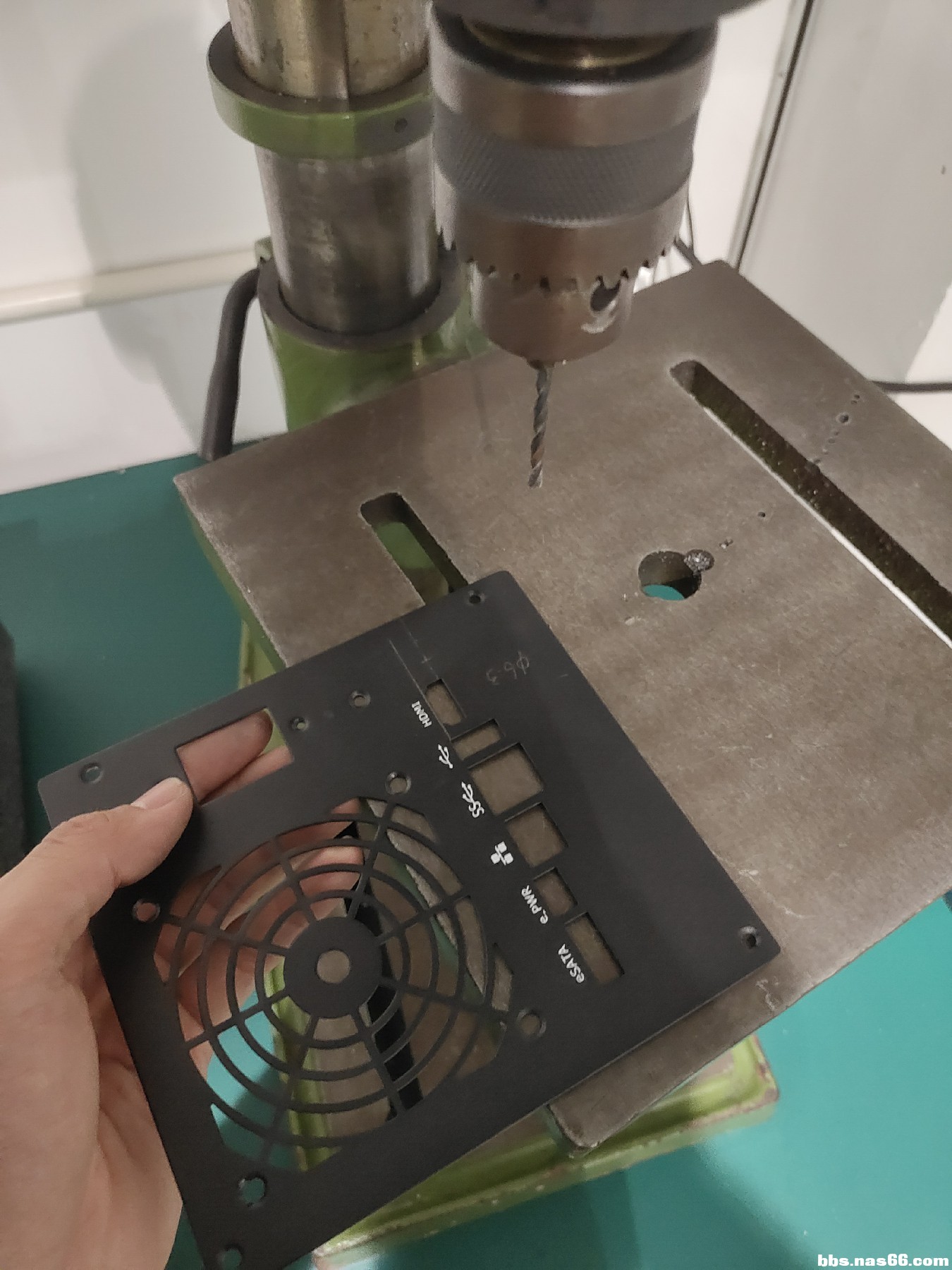

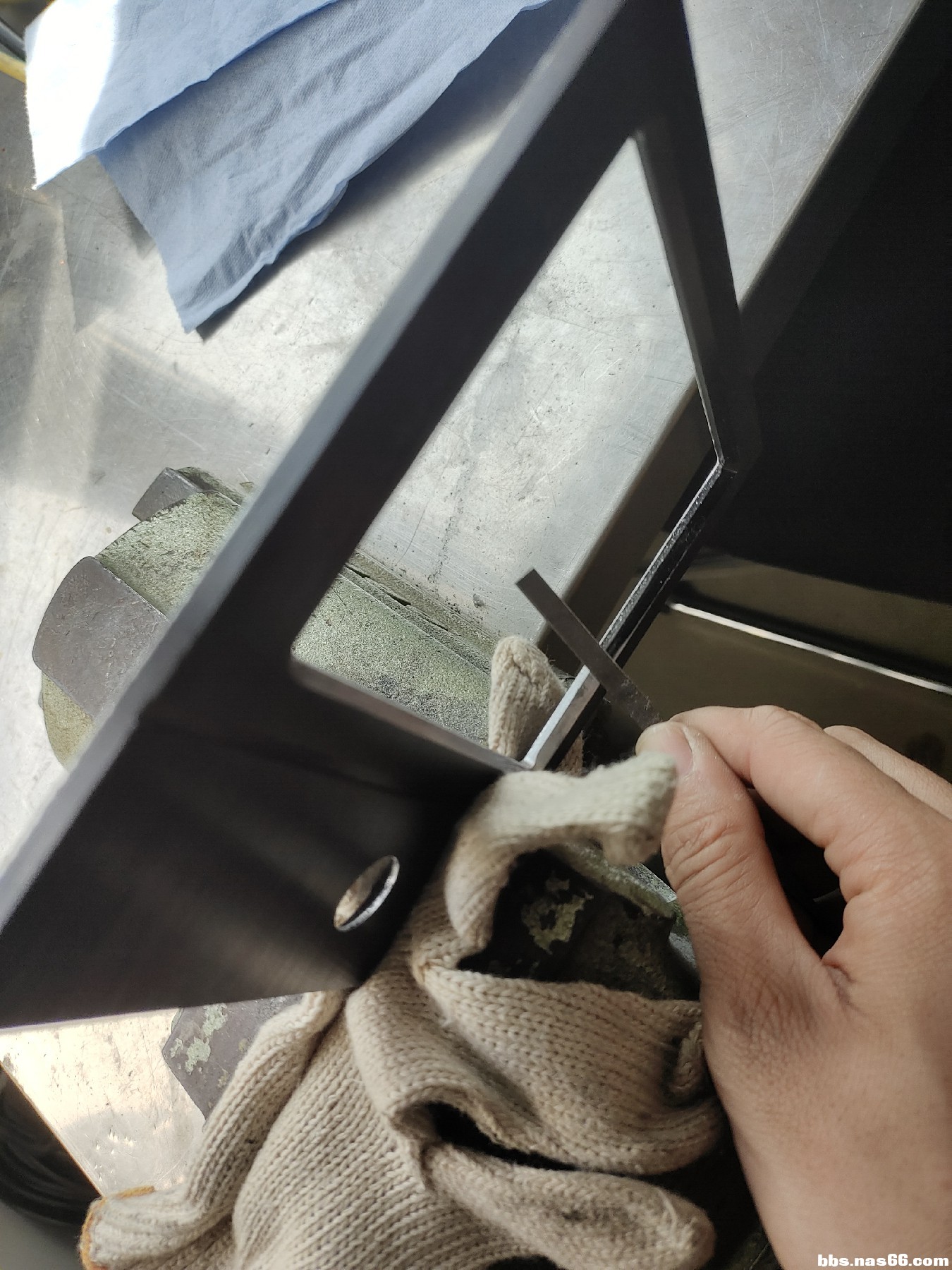

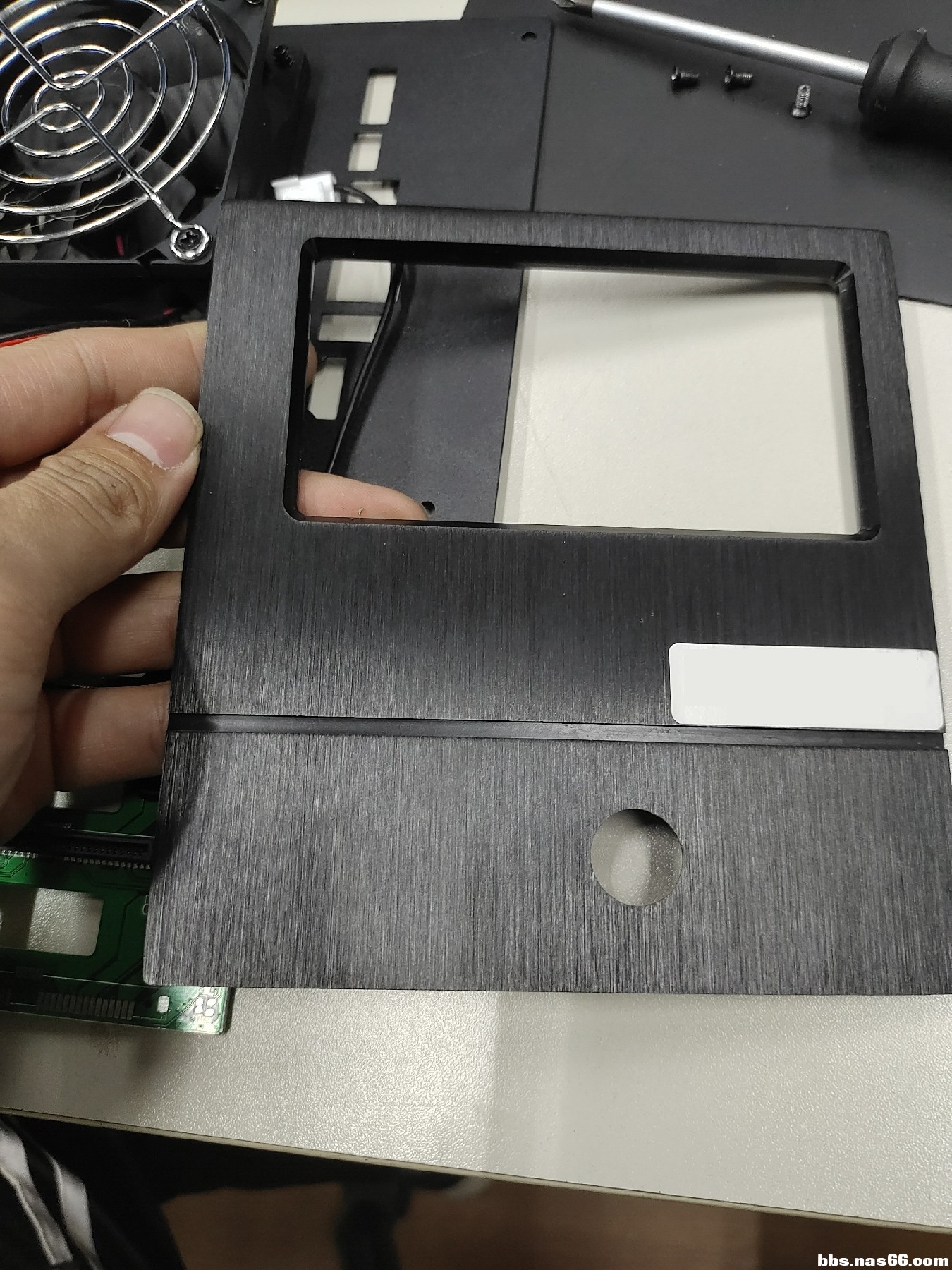

铝合金面板开搞。
