斐讯T1自从问世以来至今，其硬件配置到现在都不算落伍，作为一款电视盒子来说，可玩性还是极高的。美中不足的是只有百兆网口、5G网速用起来跟百兆口差不多、发热严重（貌似被动散热的设备基本都挺热的）、没有红外接收（部分智能设备无法控制）。
对于我来说，百兆口也算够用，主要是看电视有时候暂停，盒子待机，长时间没关闭会导致其发热严重，真的可以煎鸡蛋。另外较长时间没动蓝牙遥控器，盒子反应会比较慢，经常要按几次盒子才反应过来。在看了网上其他人的散热改装以及加红外接收头的教程，决定也在这两方面进行改善。
方案选择：网上大部分都是改被动散热，我对盒子顶上挖孔这种破坏其颜值的方式不是很喜欢。看了网上T1的拆解图，主板底部屏蔽罩内是CPU+两颗内存，主板顶部是另外两颗内存，发热主要在底部，因此决定采用替换底部散热片+底部挖孔+盒子侧面挖孔+风扇的主动散热方式。红外接收头则选用大草帽形状的，选这个主要是圆形打孔简单，另外可以突出来接收信号，整体外形也美观。
一：增加红外接收头 1.拆机：过程就不赘述，网上有。需要注意的是我保留了防滑胶垫在盒子底部，只掀起四个角，把四颗螺丝起出。
2.红外接收头定位并挖孔：

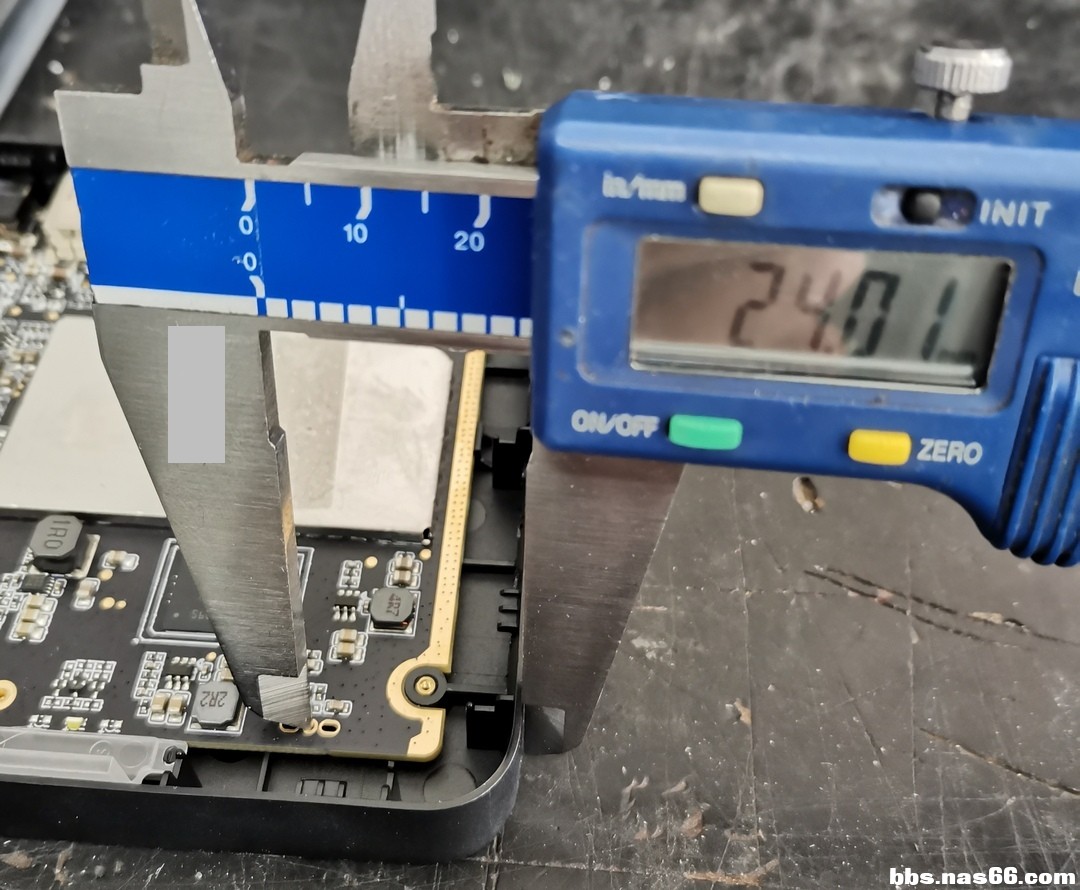

测量主板预留位置中心点到盒子边缘的距离，然后在侧边中心位置确定好要挖的孔的中心点

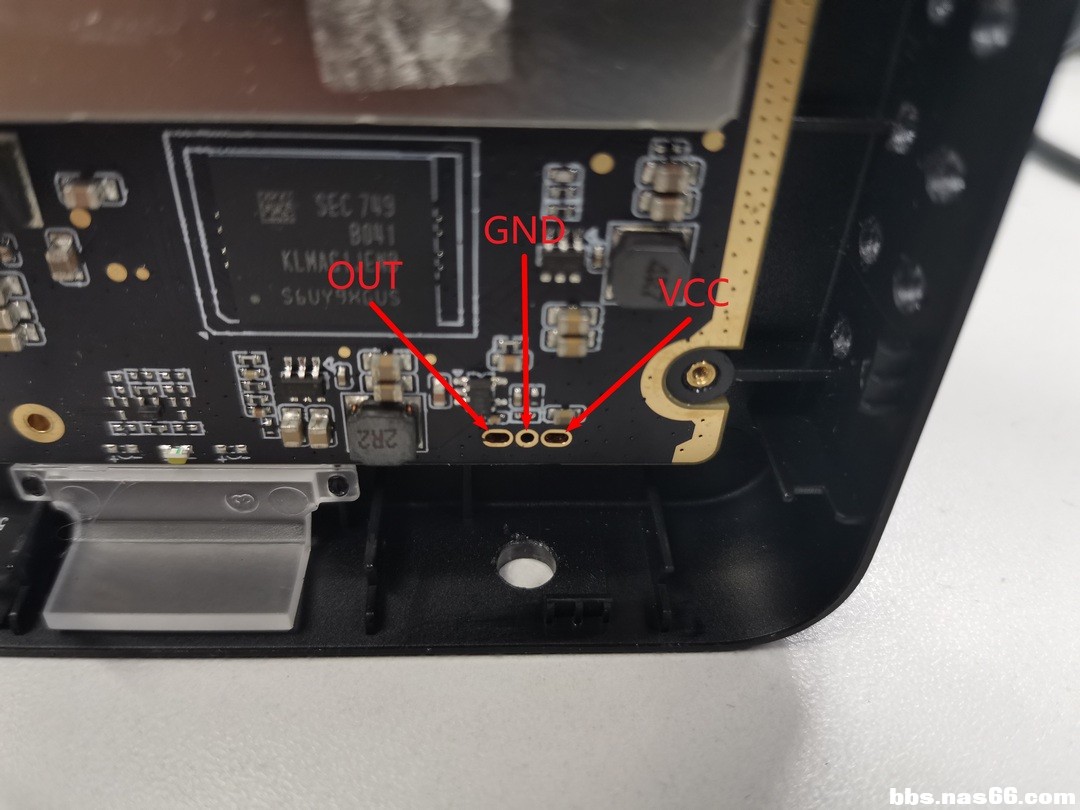

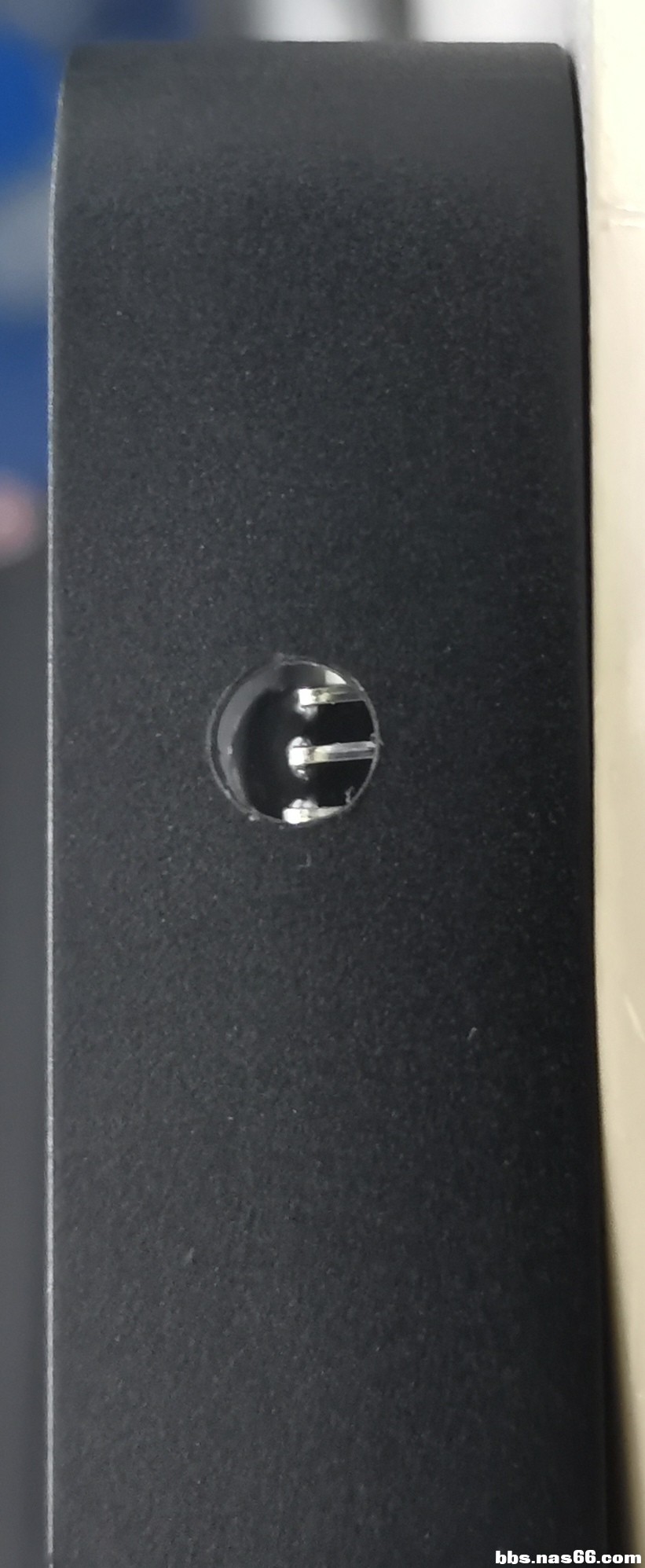

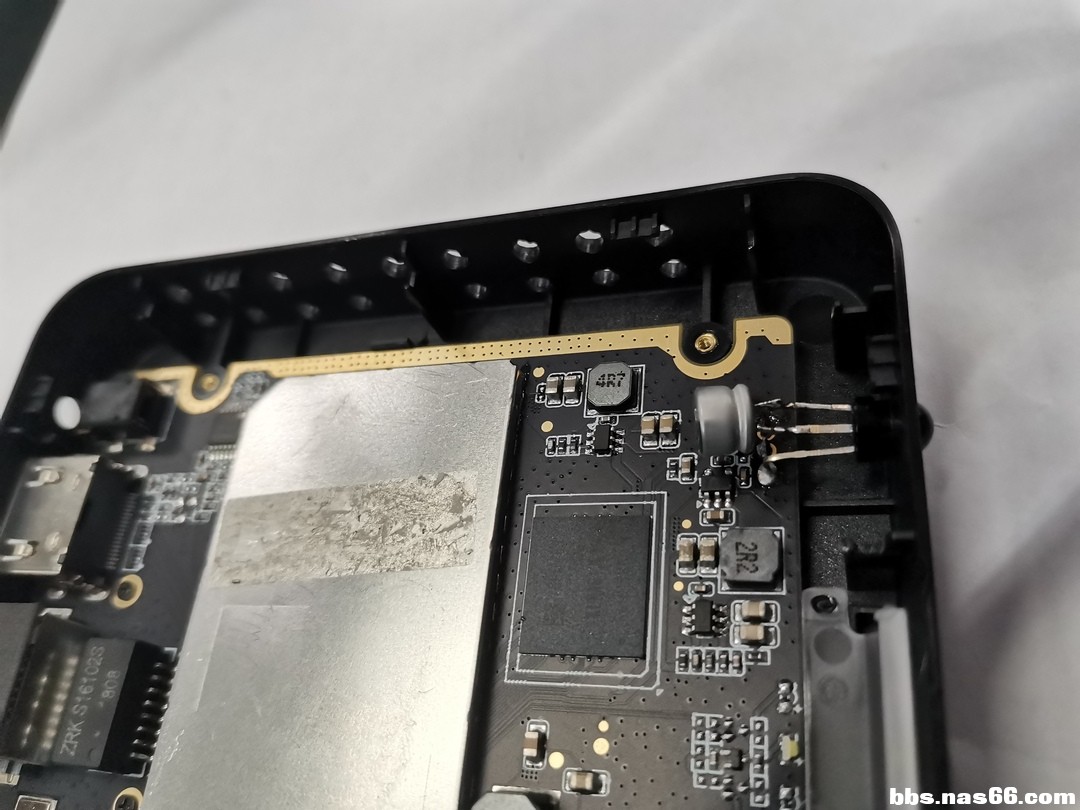

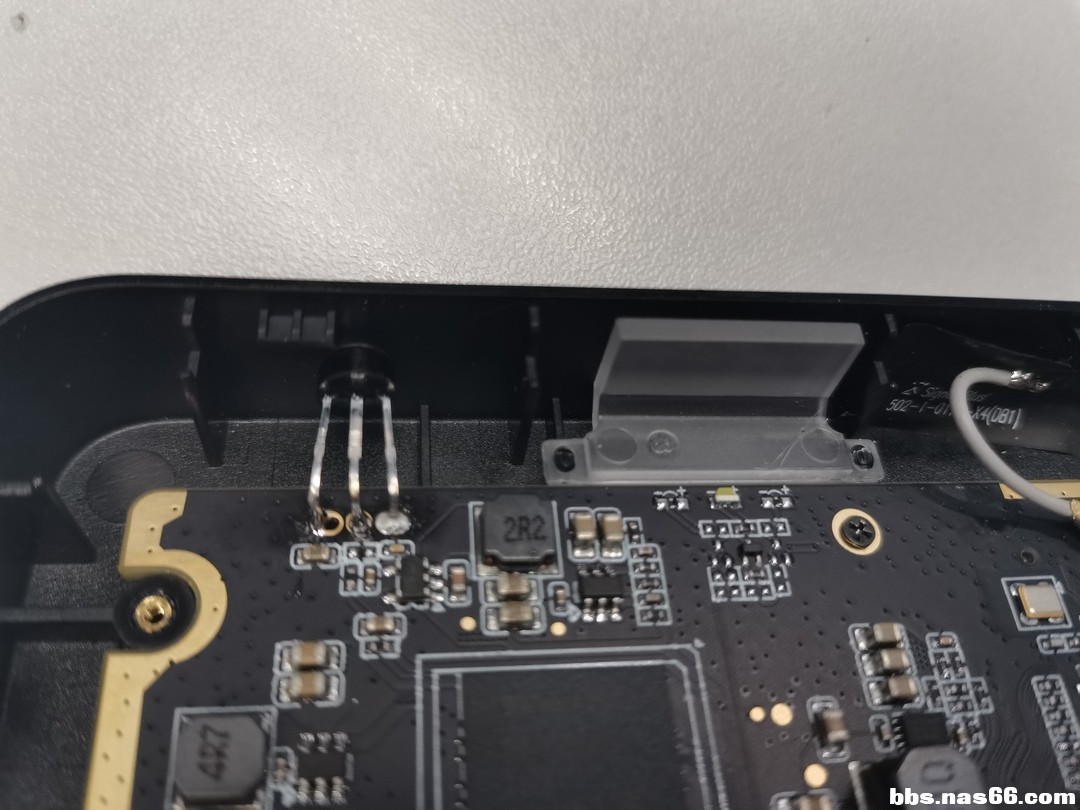

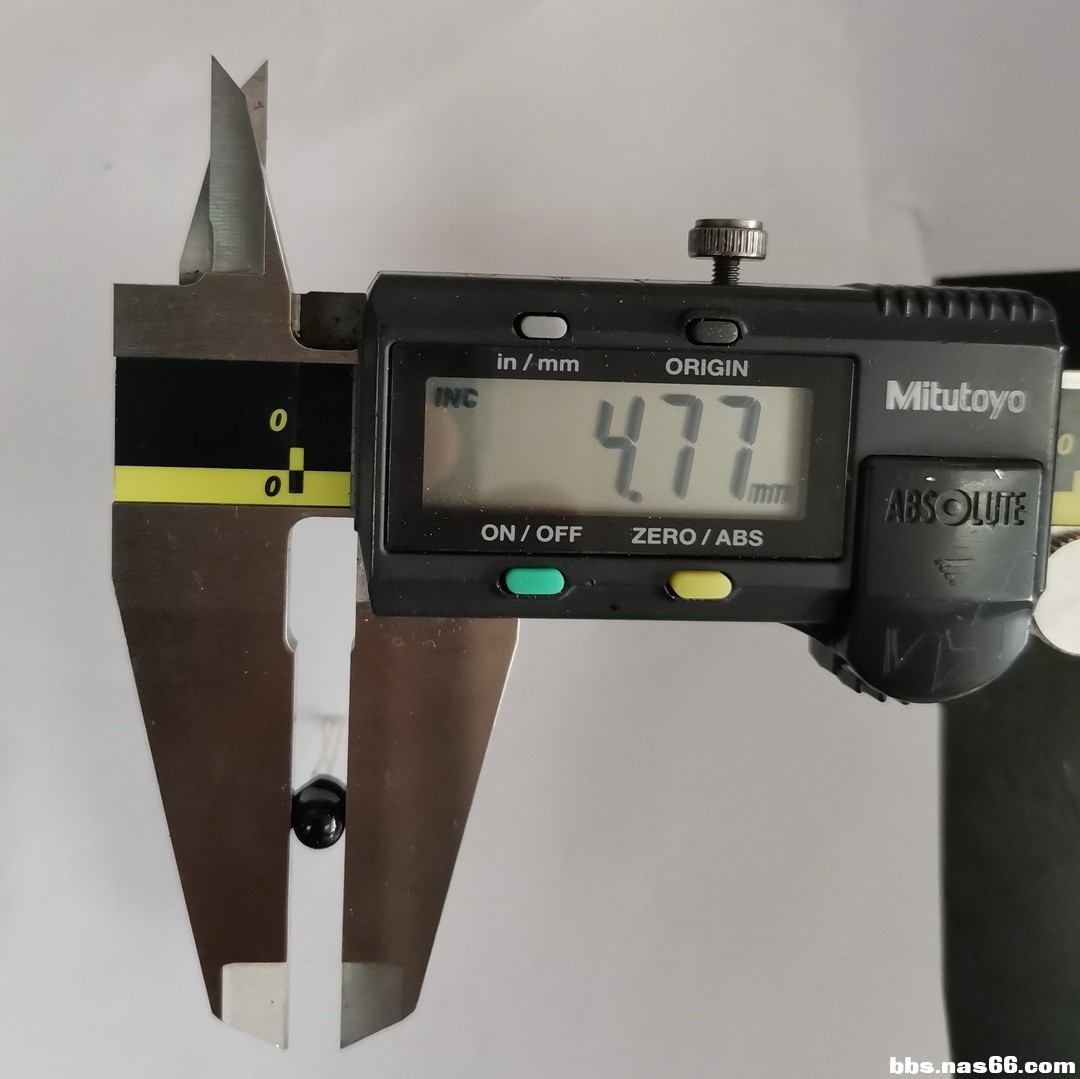

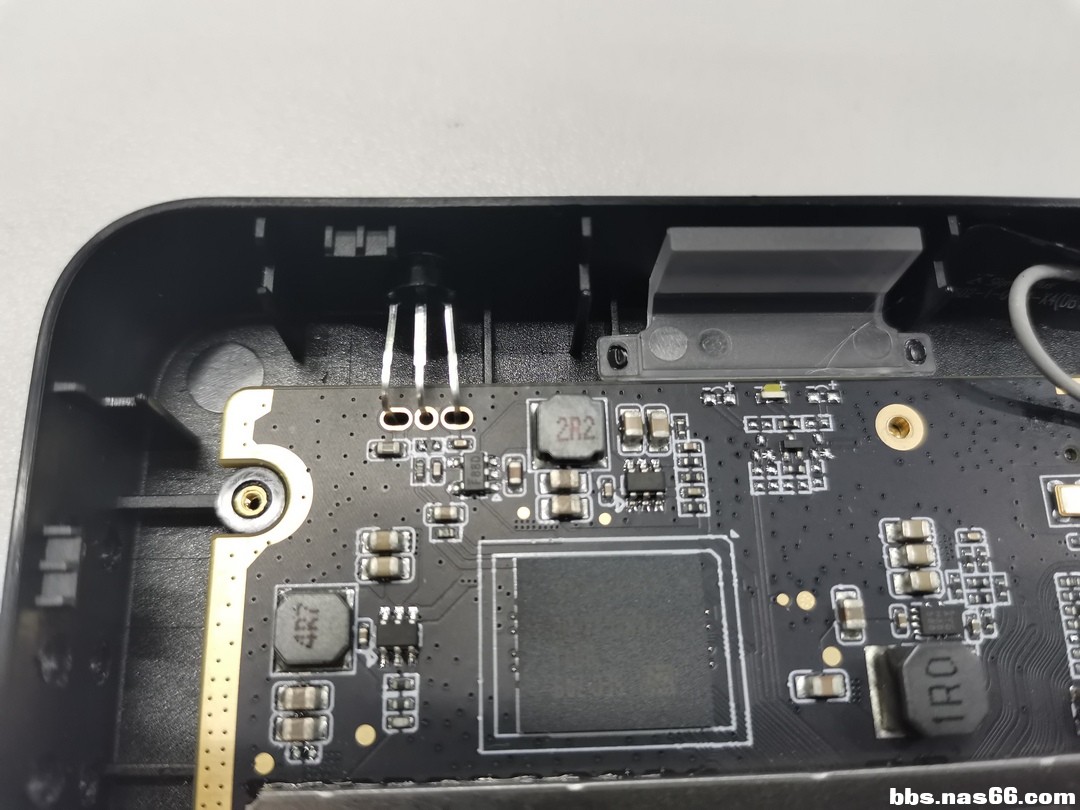

测量红外接收头的大小 选用4.8mm左右的麻花钻开孔 3.放置红外接收头：先把红外接收头pin脚弯成如下直角（先把接收头放入孔中，确定折弯的距离），需要注意的是，草帽型接收头有一个pin脚旁边的草帽沿是平的，带缺口的，这个pin脚是输出端OUT，依次过去就是OUT、GND、VCC，要注意方向，不能弄反了。 把三根pin脚尾部修剪成合适的长度，可以像如下放置，然后从孔内看其高度，慢慢修剪 4.上锡焊接，加电容 接个47μF的电容在正负极上，据说可以抗干扰，不知道有没效果 整完开机测试了下，用米家手机的万能遥控创建了一个英菲克电视盒子的遥控。开关机以及方向等都没问题，至此红外改造完成。

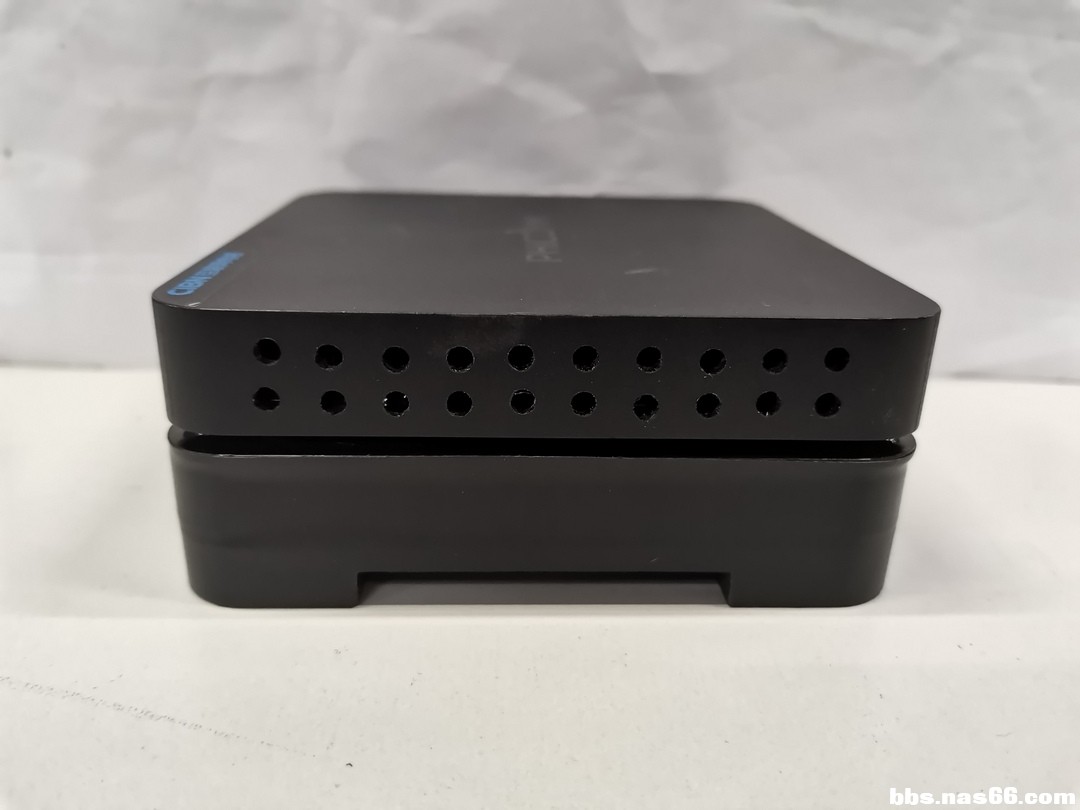

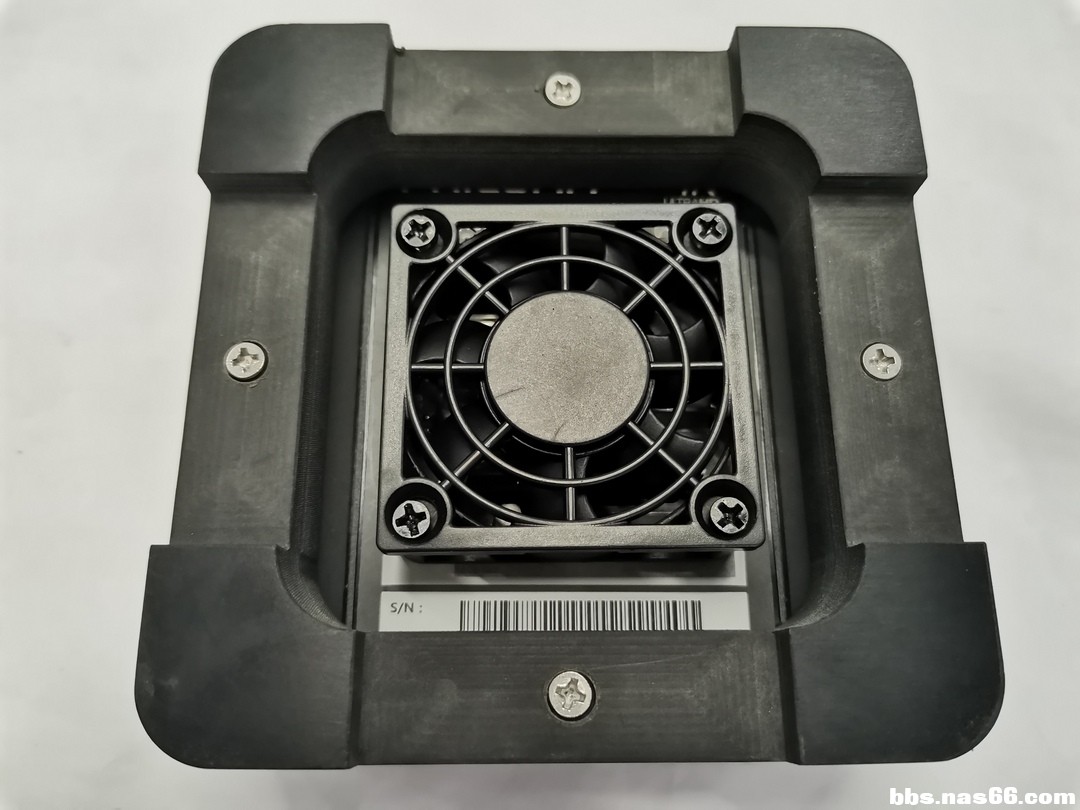

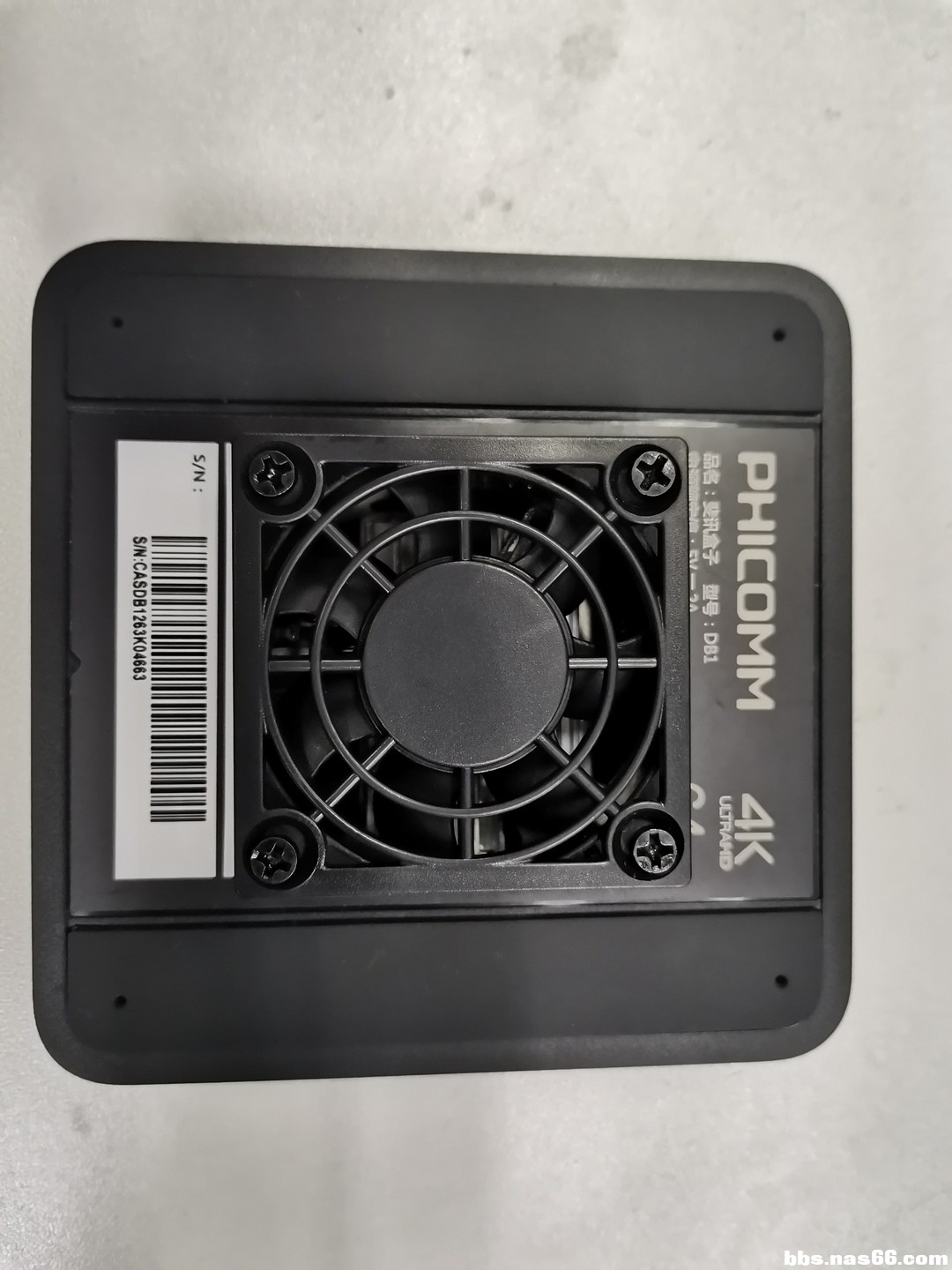

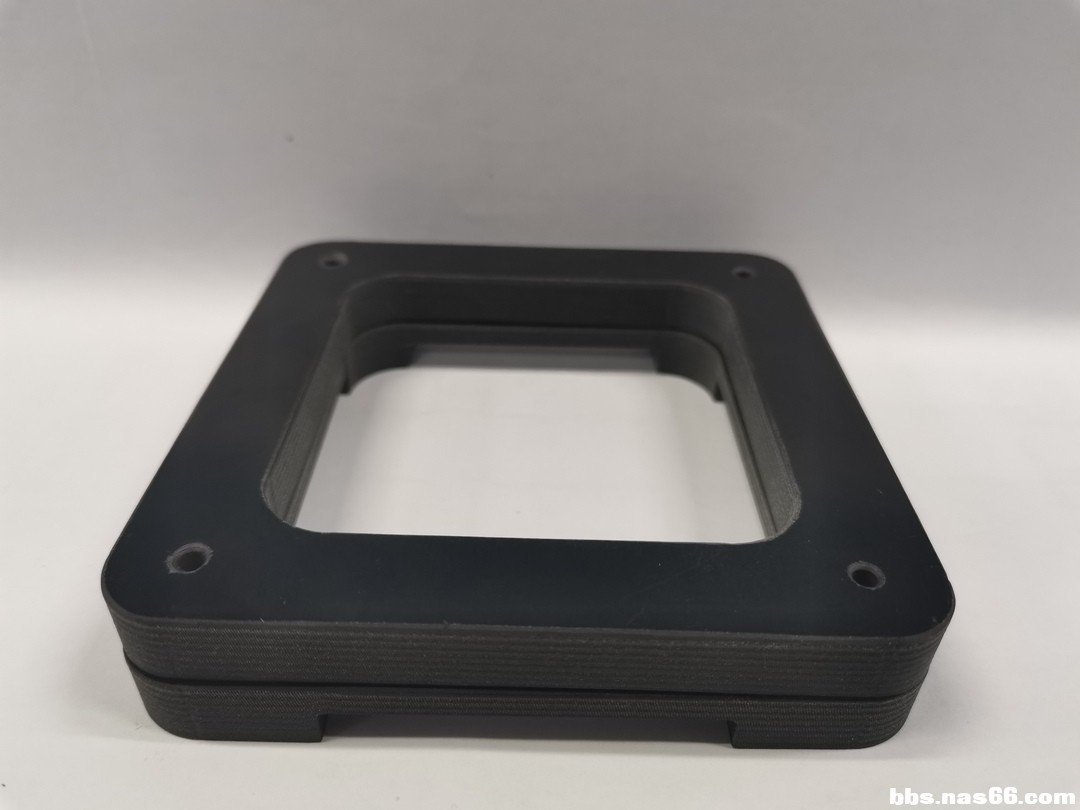

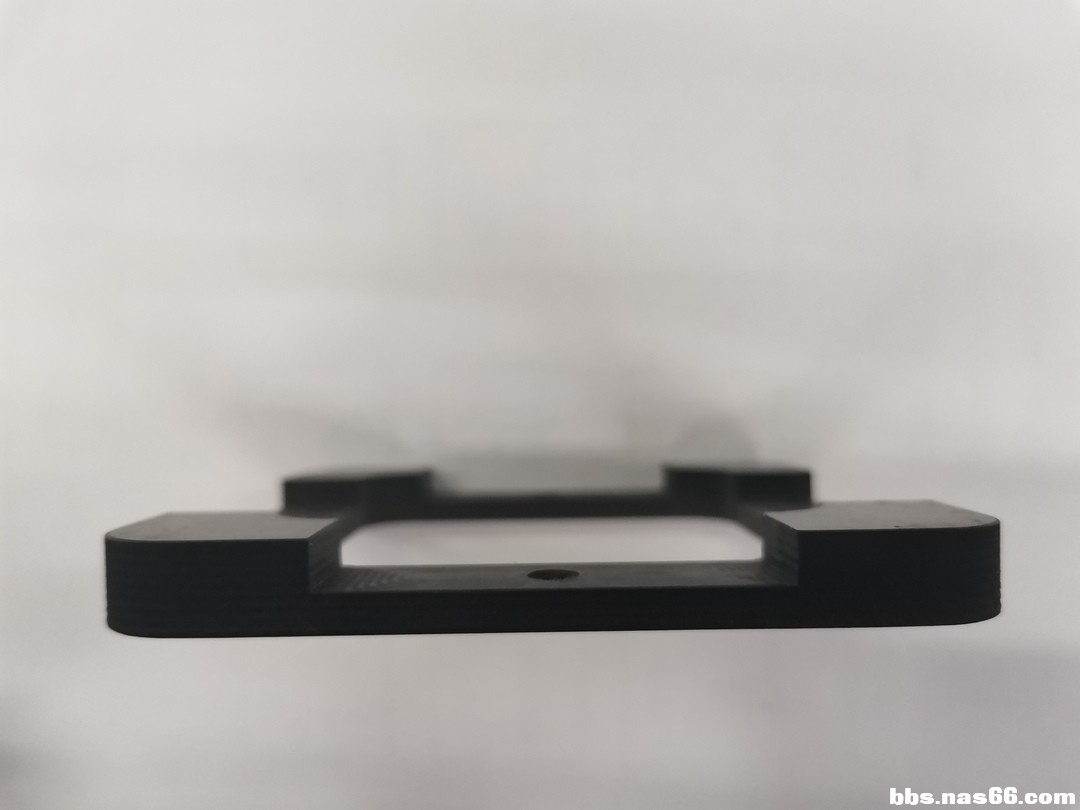

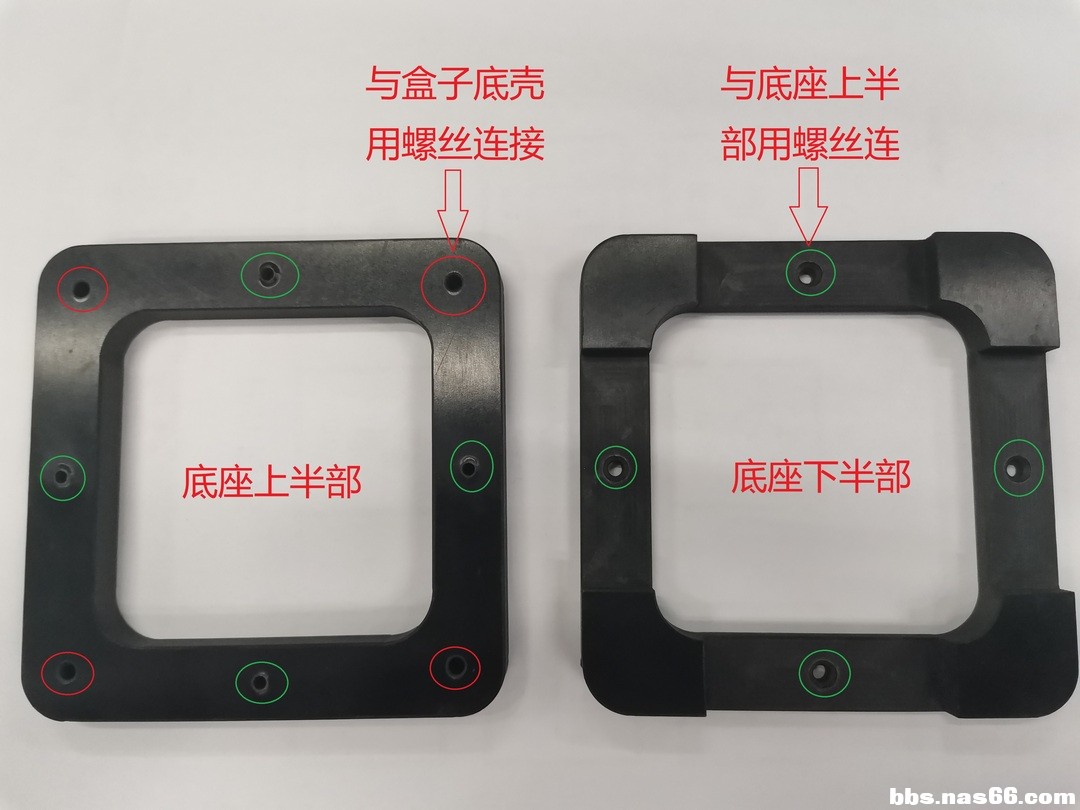

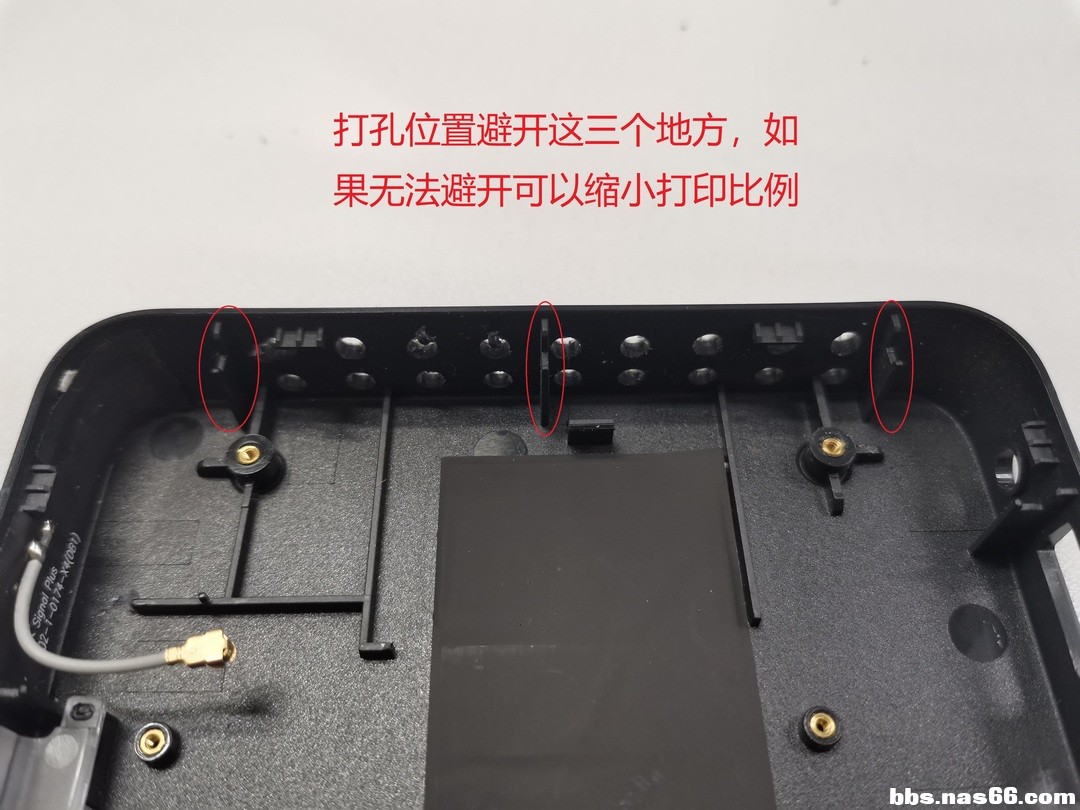

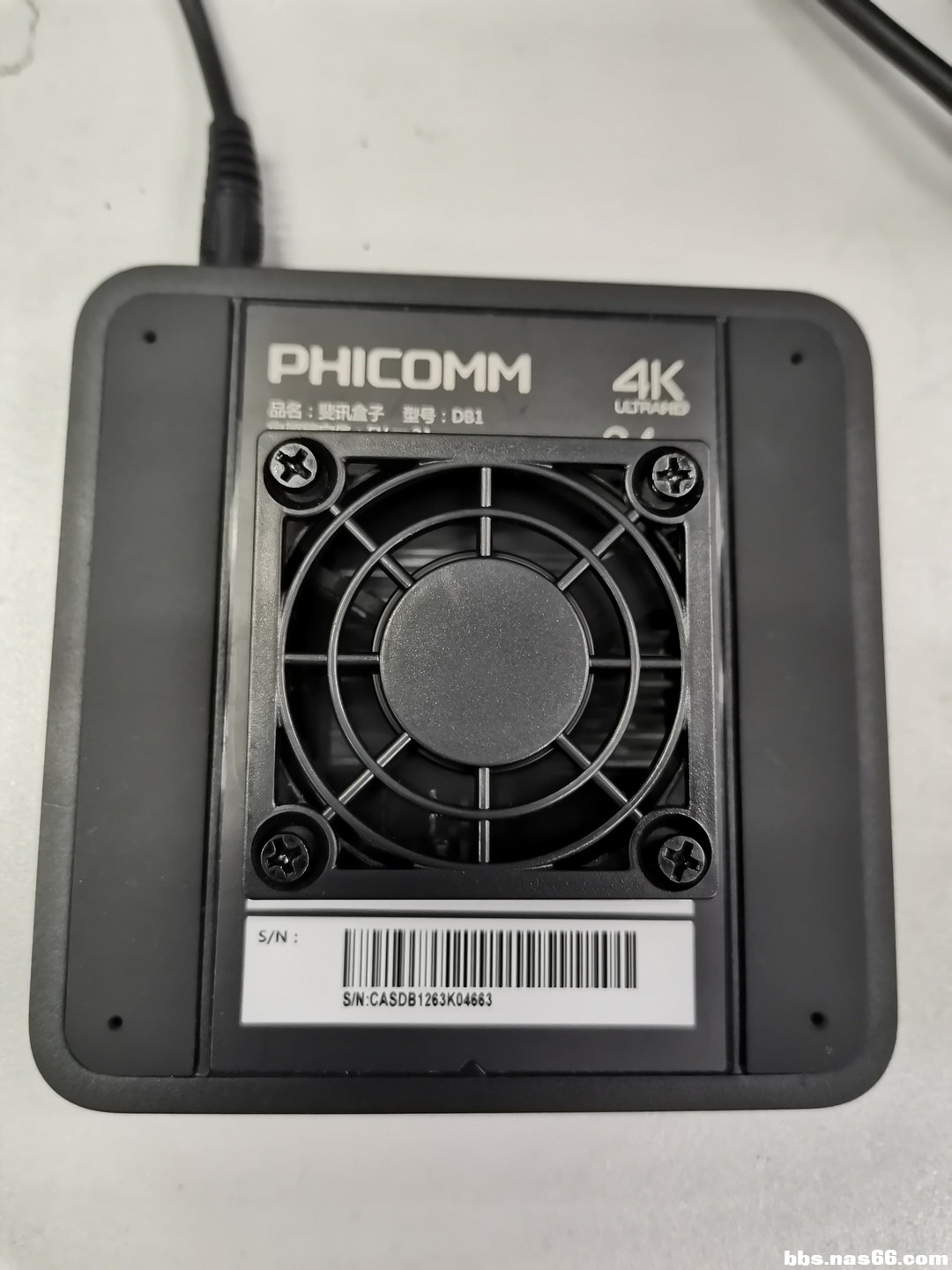

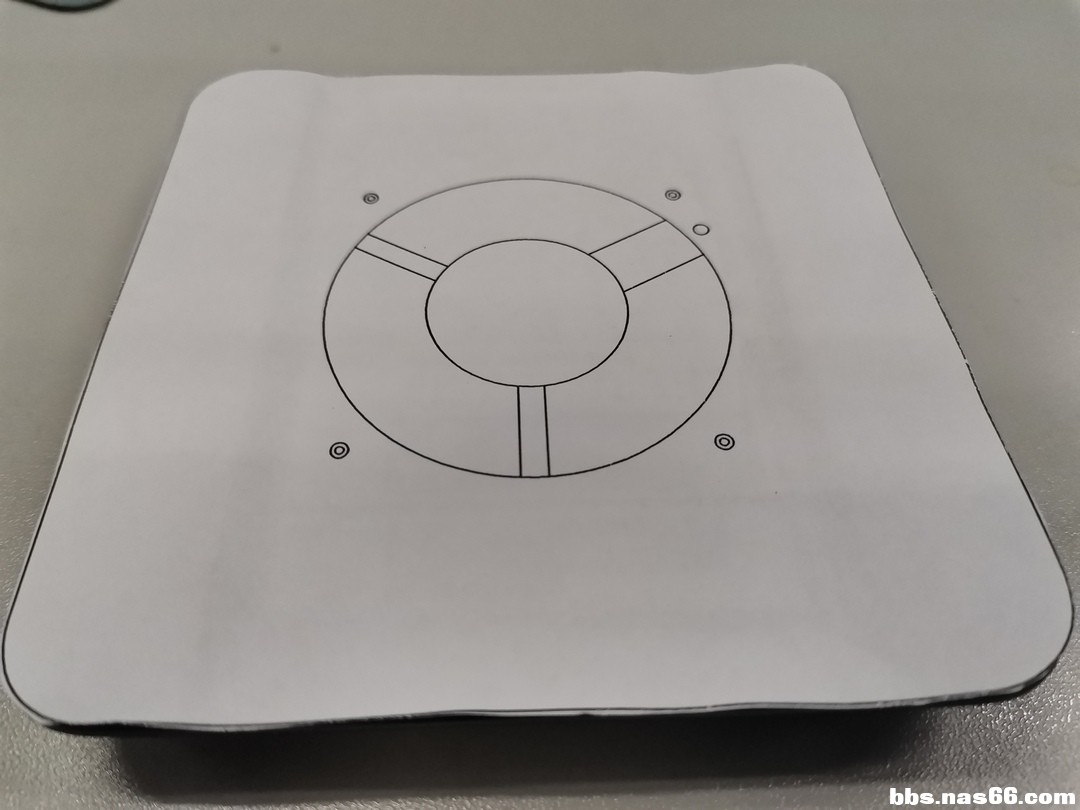

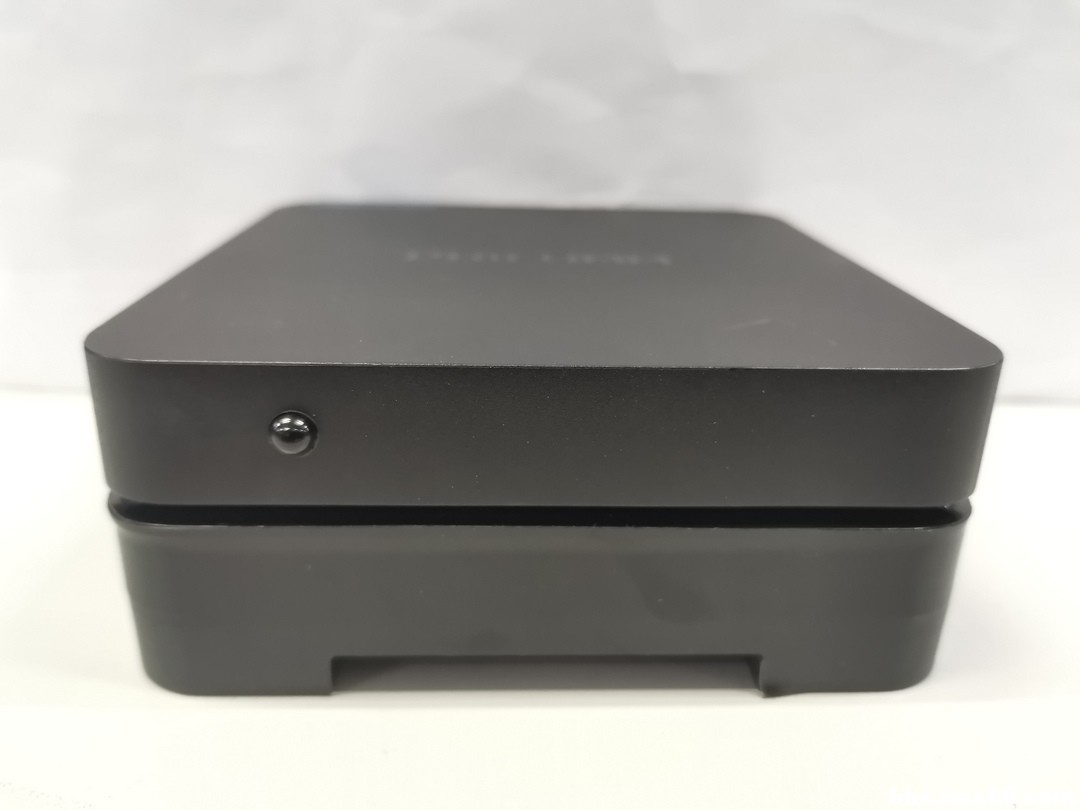

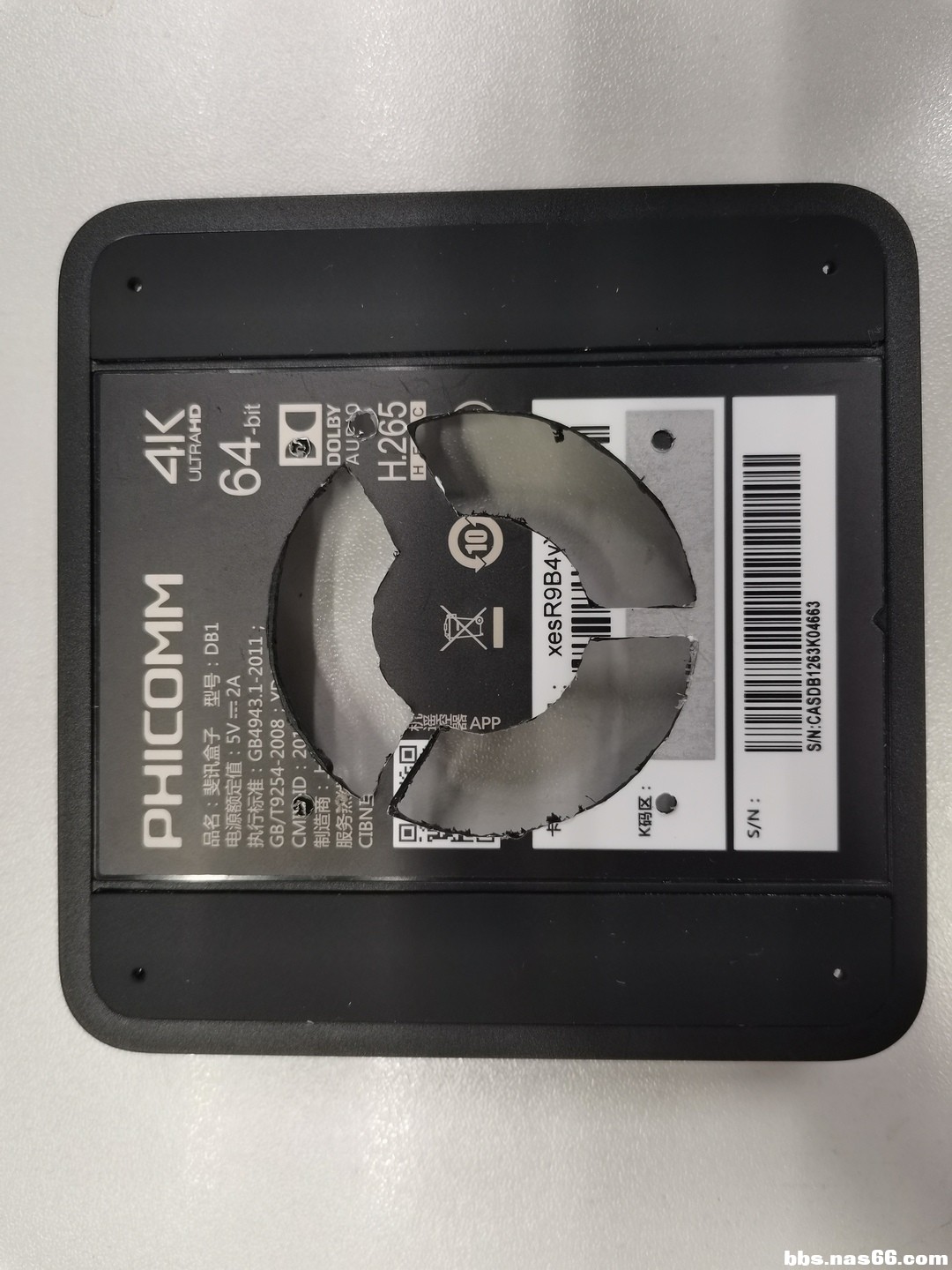

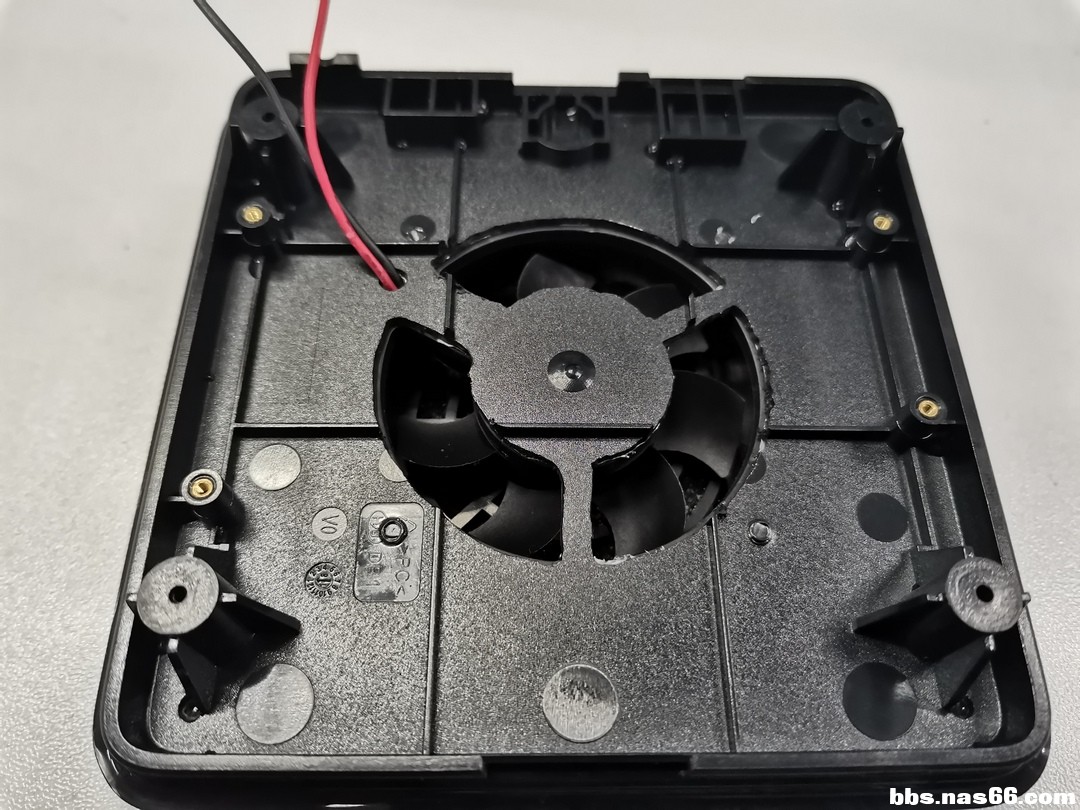

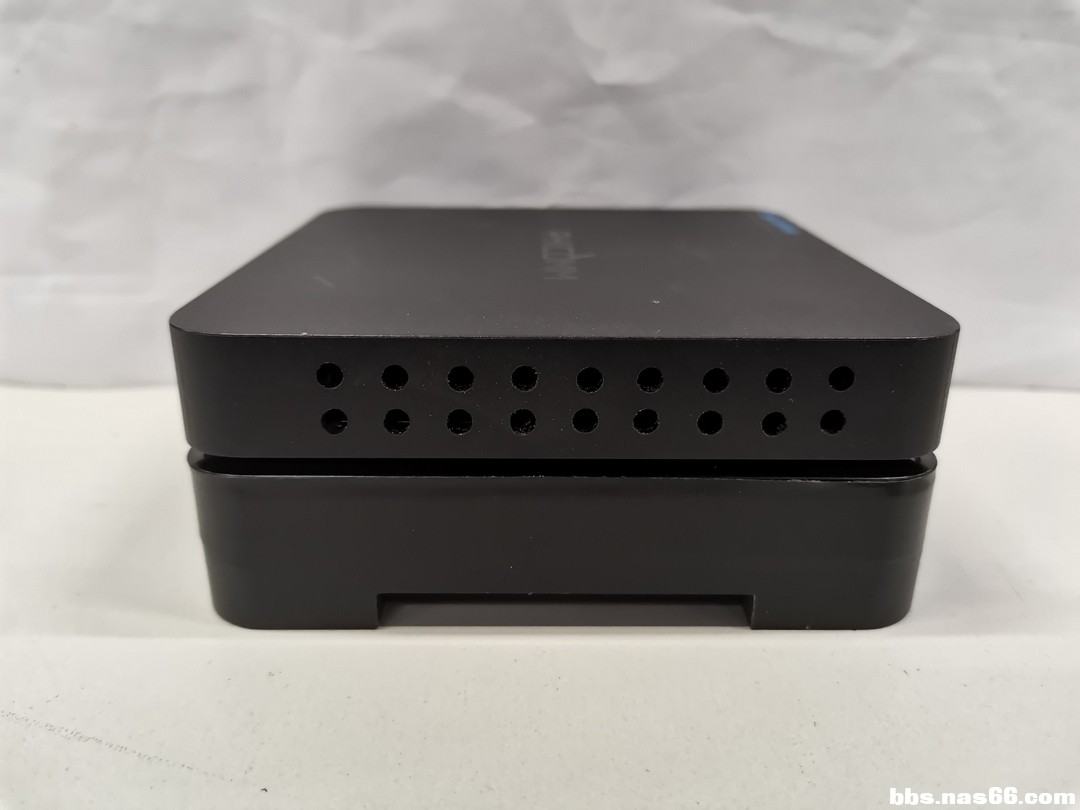

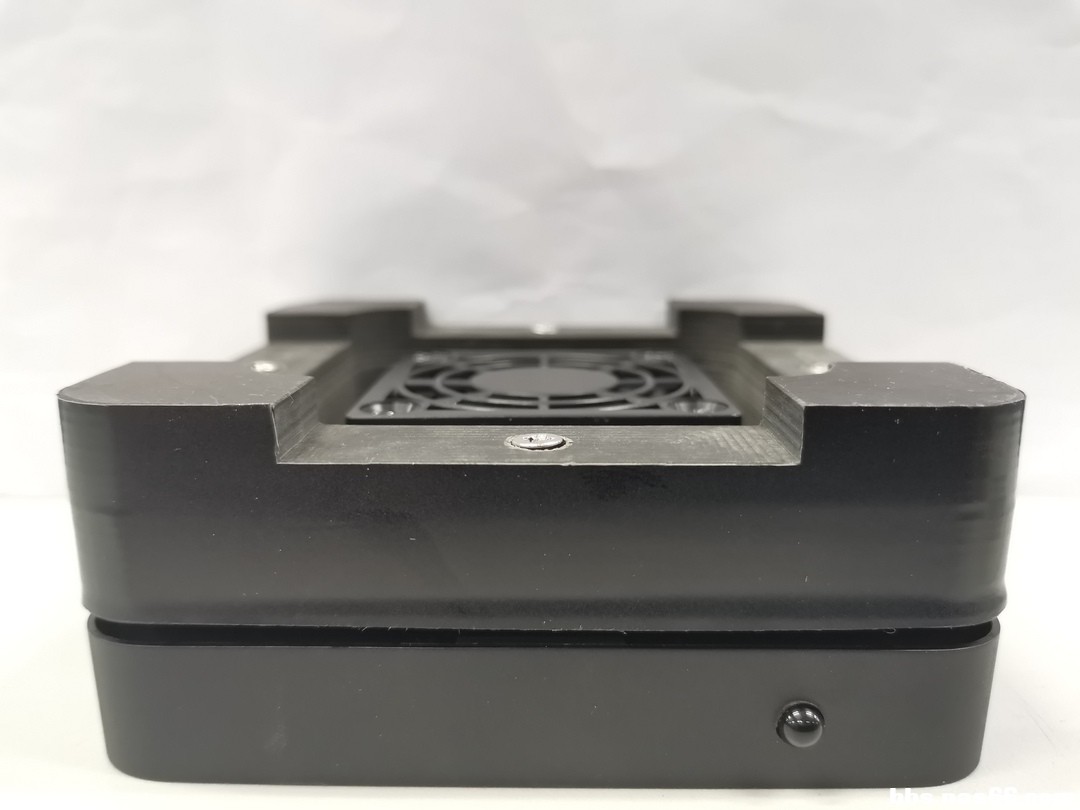

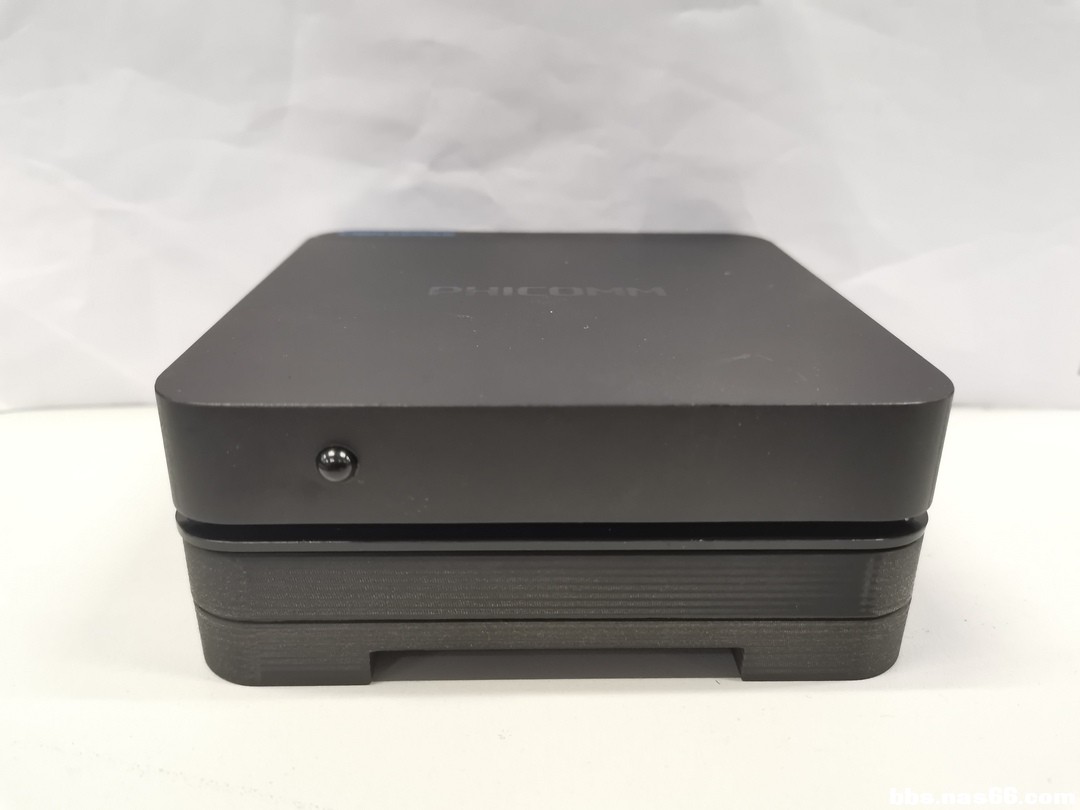

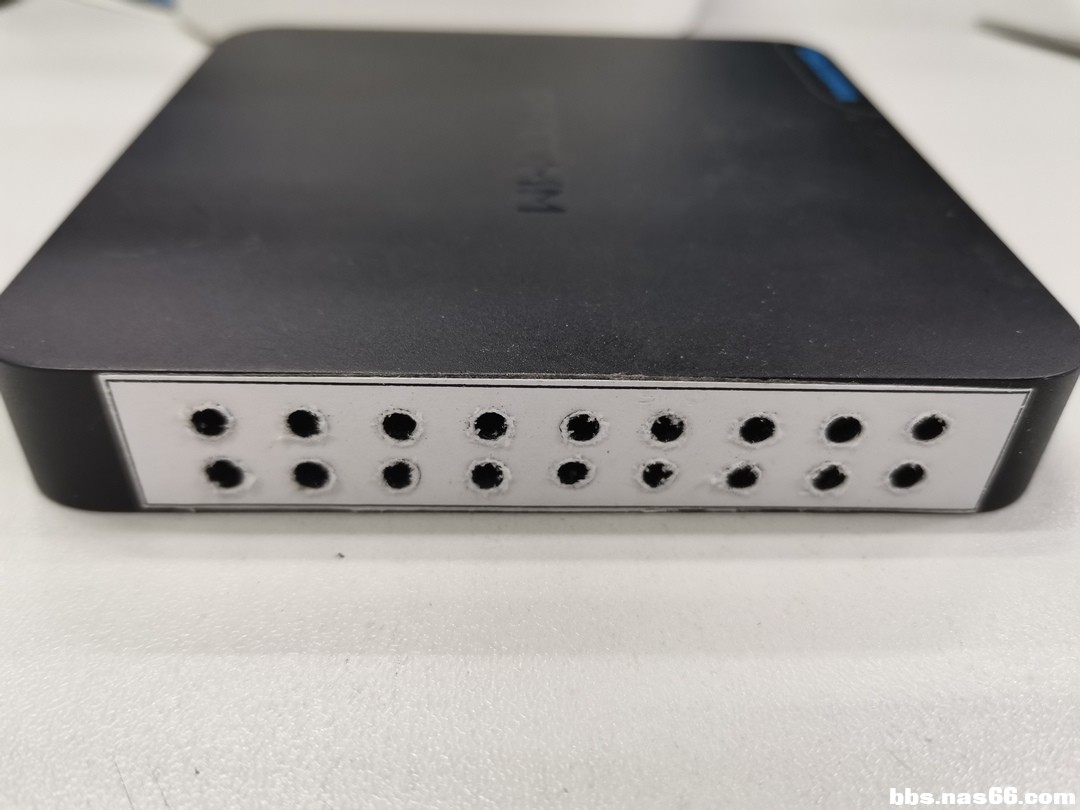

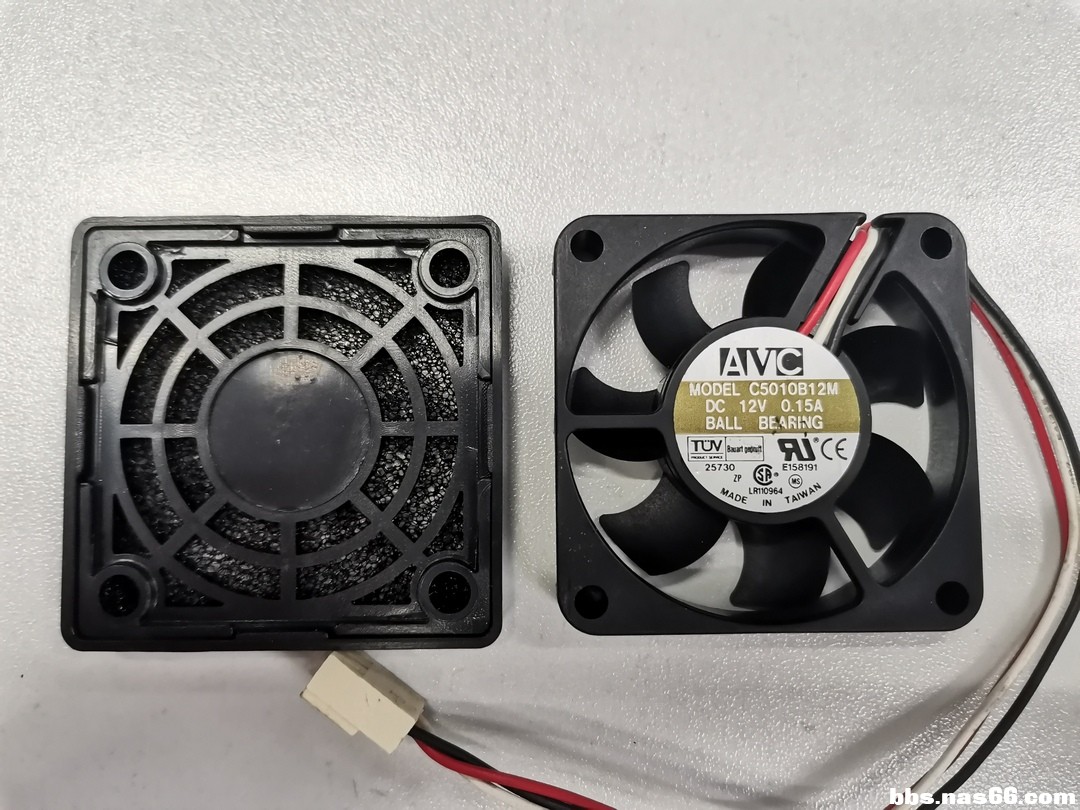

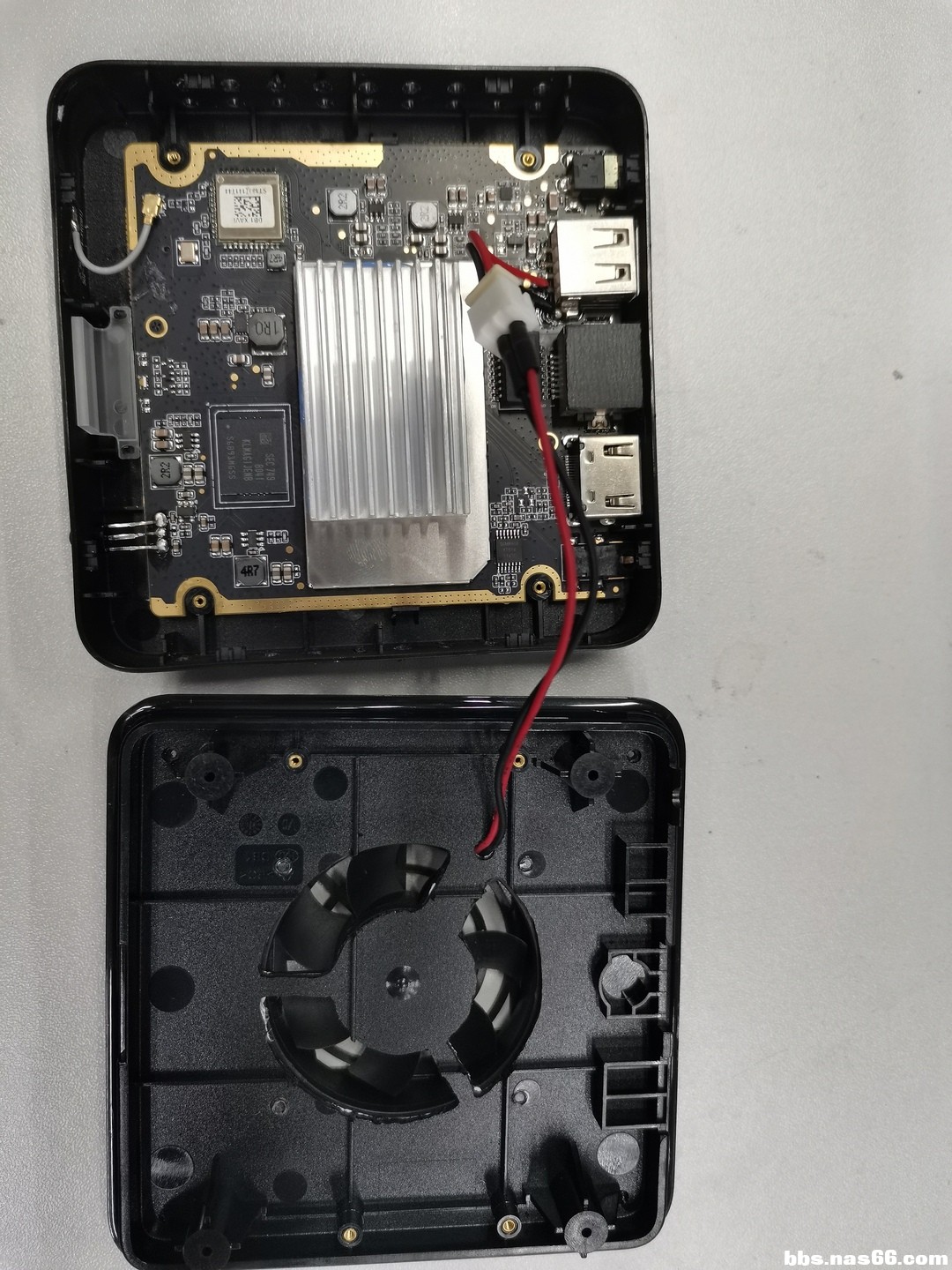

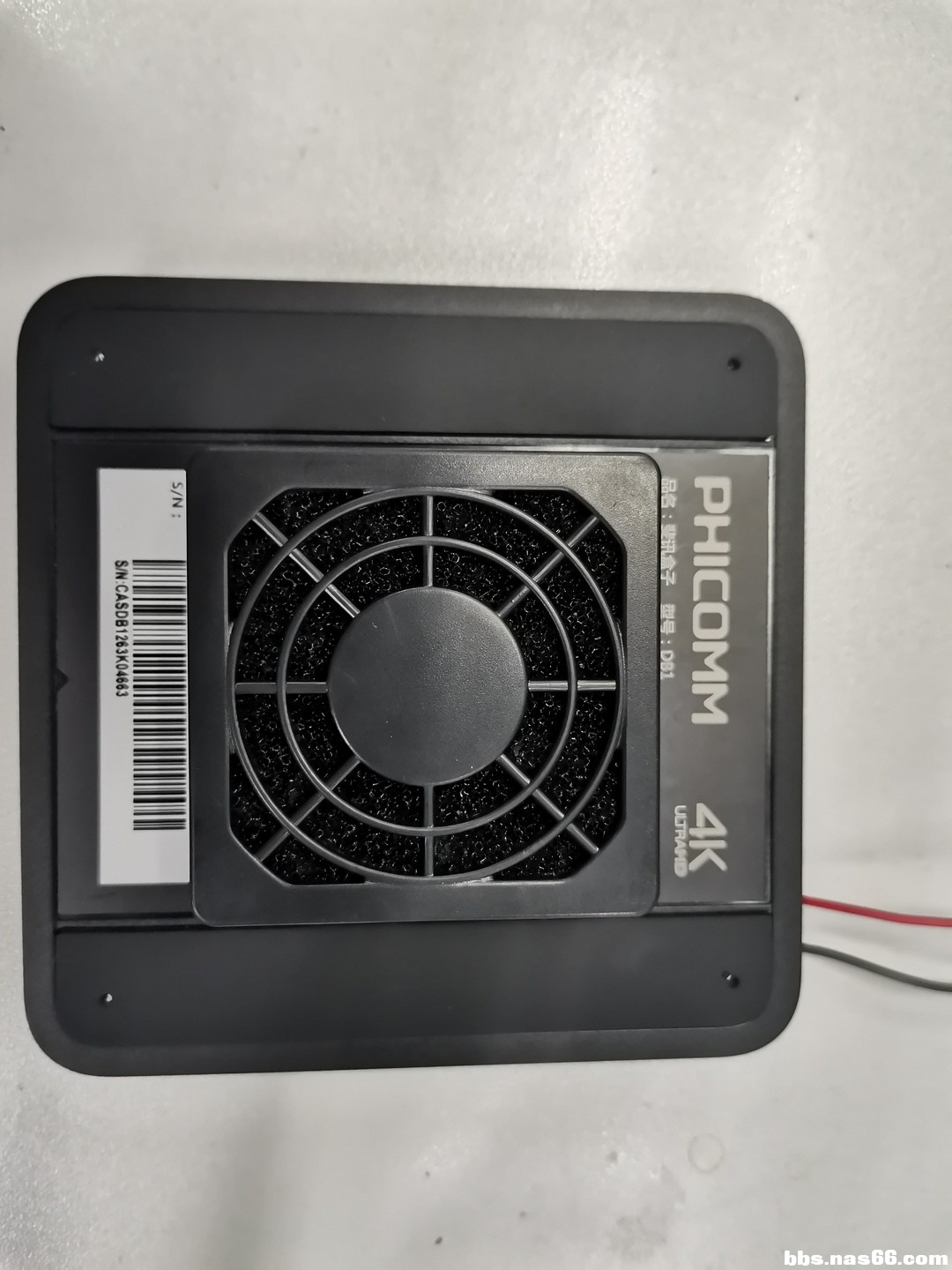

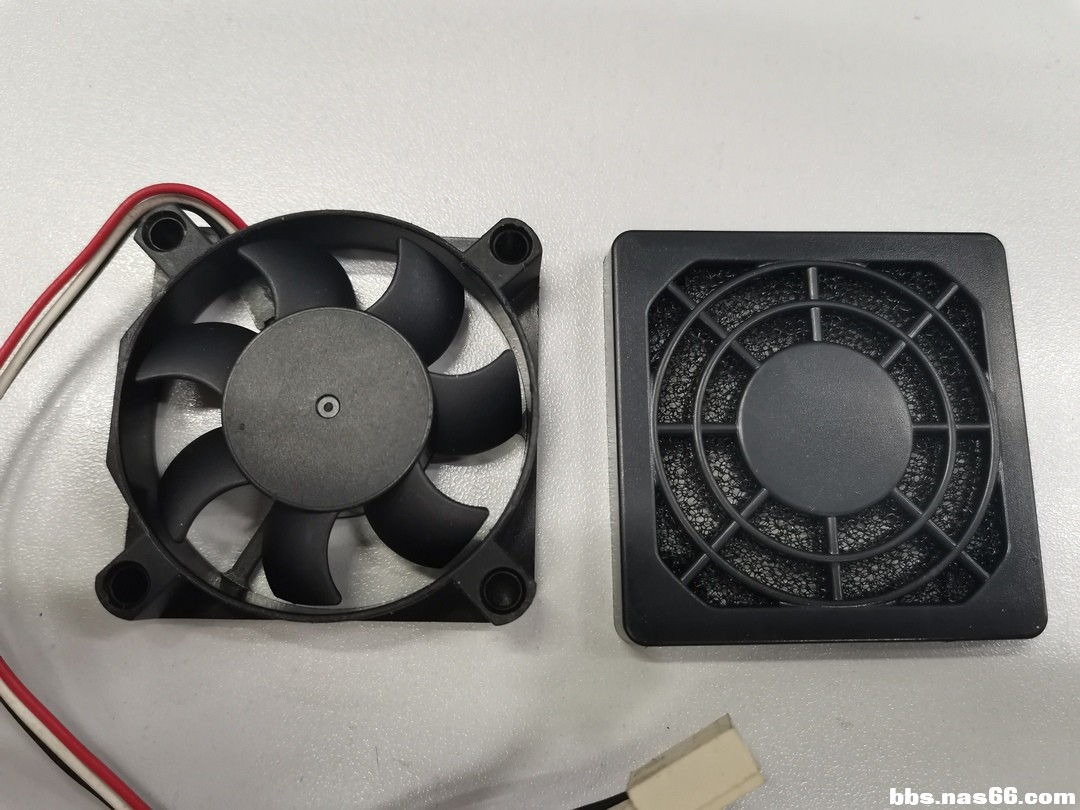

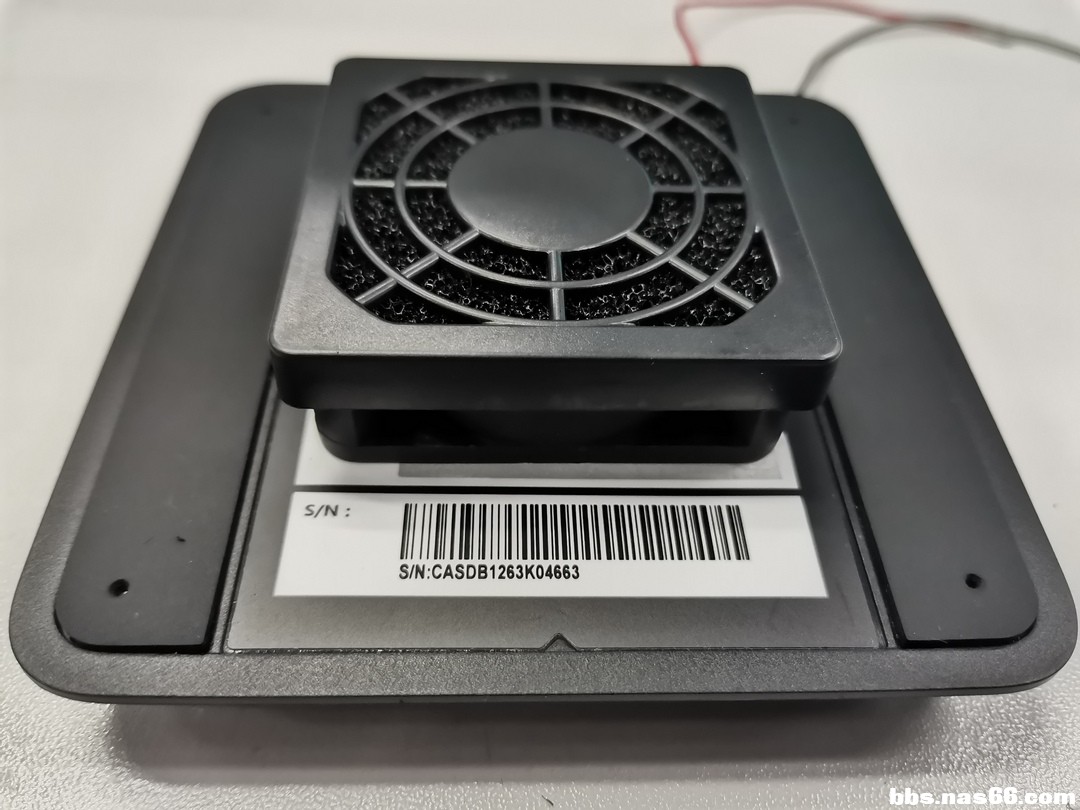

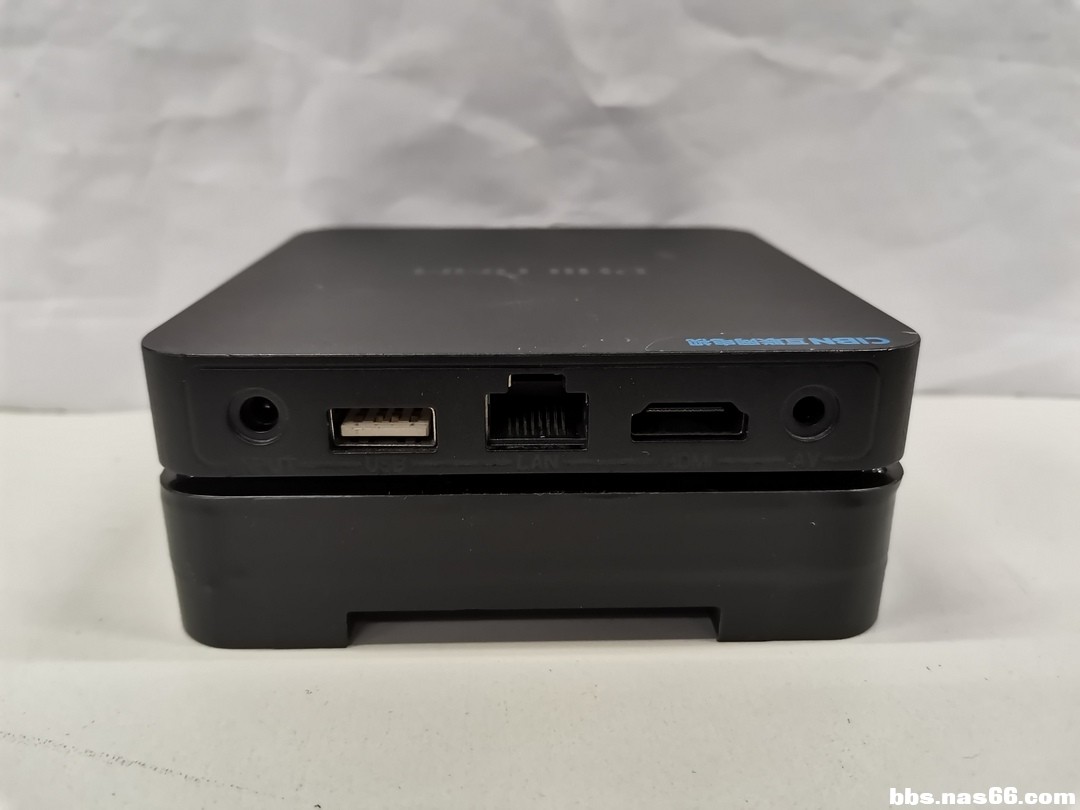

二：主动散热改造 1.顶壳侧面打孔：拆主板，用CAD画好图，按1:1打印出来，剪下来双面胶贴在两侧，按图打洞。横向两个小孔圆心间距8mm，直径3mm，竖向两个小孔间距5mm 注意不要打在下图中的三个部位，如果有，可以缩小打印比例 2.底壳打孔：同样在CAD上按照风扇的孔径事先画好，再1:1打印到纸上，剪下来贴在底壳，再挖孔。 已挖好的底壳 3.底座打造：底座采用两块厚度为10mm的塑料板重叠而成，底座上下部分都是环状，不同的是下半部分四边掏了5mm厚的底边，作为进风口。 组合特写 底部特写 4.上风扇，焊接: 风扇与防尘罩 这个AVC的滚珠风扇和其它的风扇不太一样，四个螺丝孔的孔距稍大，相邻两个孔的圆心距是42mm，其它的风扇是40mm，我的防尘罩内部的防护盖刚好就是圆心孔距是40mm的。所以我上的是M3*16的平头螺丝，解决风扇和防护盖圆心孔不匹配的问题。 从底盒看螺丝长度刚刚好 从USB口取5V电源，原散热片被我拆了，重新黏了个随便找的散热片，散热片不能太高，我这个是5mm，实测跟盒子底壳的距离有3mm左右，散热片凹槽左右走向，可以把底部风扇吹上来的风引到左右两侧的散热小孔，一个完整的风道就形成了。 安装完成 上电测试 因为用的是12v风扇，接了5V电压后，风扇转速很慢，防尘罩对风力影响很大，最后决定不上防尘罩，放个带防尘罩的图 5.上下壳与底座组装： 掀开防滑胶垫四个角，把之前拆机的四个螺丝上紧；接着底座上半部份四个角用自攻螺丝与盒子底壳连接（此处用M3螺纹螺丝也可以，我在垃圾里捡了四个平头的螺丝上上去的）；最后底座下半部分用四颗M3螺丝与底座上半部分连接。 来张正面图片 底部图片 底部不是很美观，用黑色胶带绕一圈
6.使用感受： 优点：盒子长期开机，顶部可以摸到有些温热，但不会烫手了，盒子两侧的小孔有微风吹出，感觉挺不错。 缺点：选风扇时只想着使用寿命，就挑了这个滚珠风扇，价格也便宜，PDD只要4块包邮。使用的时候噪音在安静的情况下还是很明显的，不过看电视的时候这点声音基本就忽略不计了。网上说滚珠轴承磨合久了就不响，希望是这样吧。另外红外的接收角度不是很大，有东西阻挡可能就遥控不到（也没太认真测，只是实际使用的时候随便用MIUI的万能遥控按了几次测试）。
至此，盒子散热改造完成。感觉斐讯这配置，只要硬件不坏，起码能用个十年八载吧。
|
