小睿私人云，刷芝杜z1000，硬改32G

qwe96333 · 发表于 2020-12-3 12:04:32

本帖最后由 qwe96333 于 2020-12-3 12:04 编辑

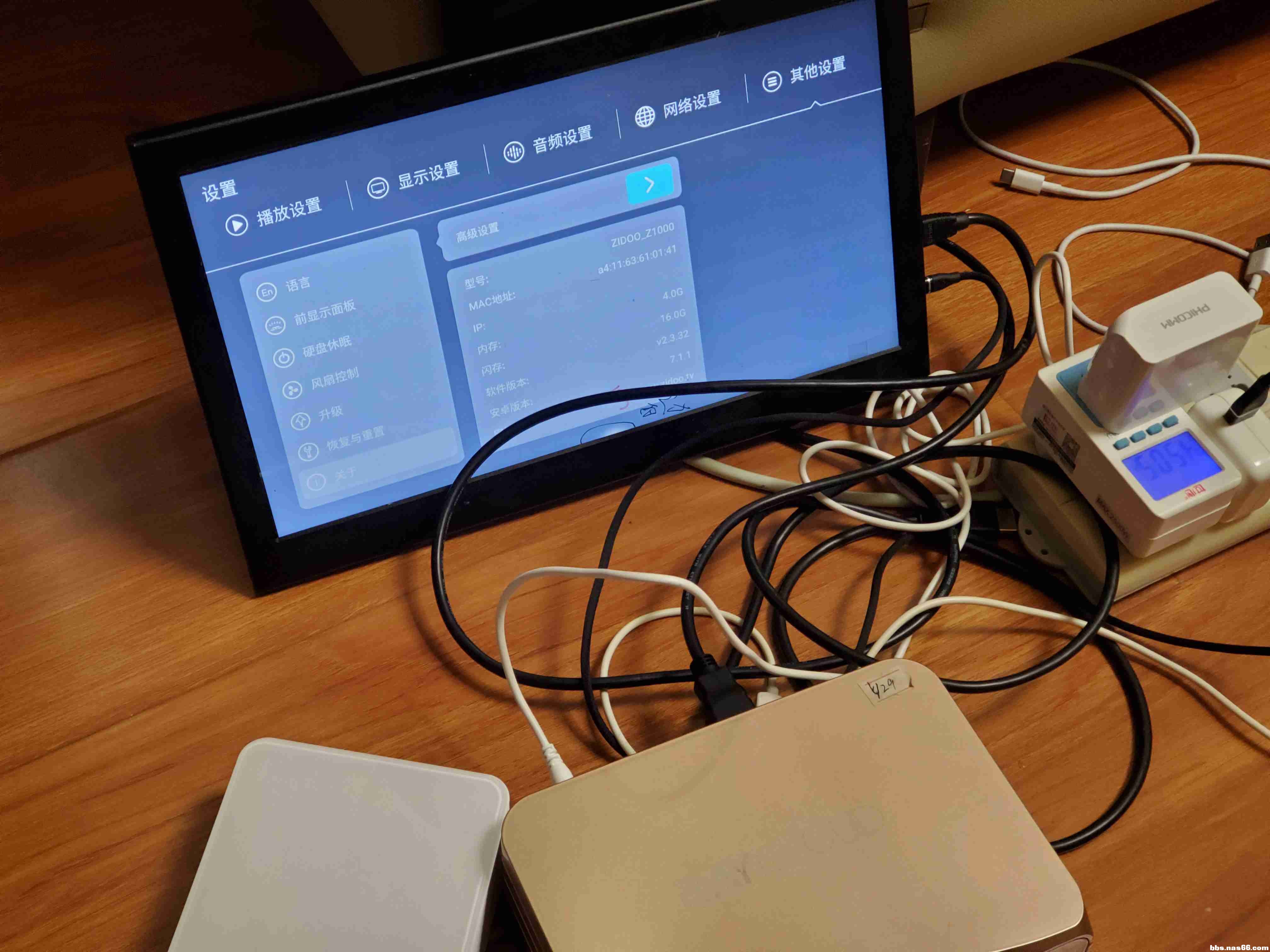

小睿私人云，刷芝杜z1000，硬改32G之前用N1，可用4G，早就不够了，最近就想扩容
刚好脑子一抽，干脆顺便把上月搞得小睿也扩了。

__________________________________________________________________

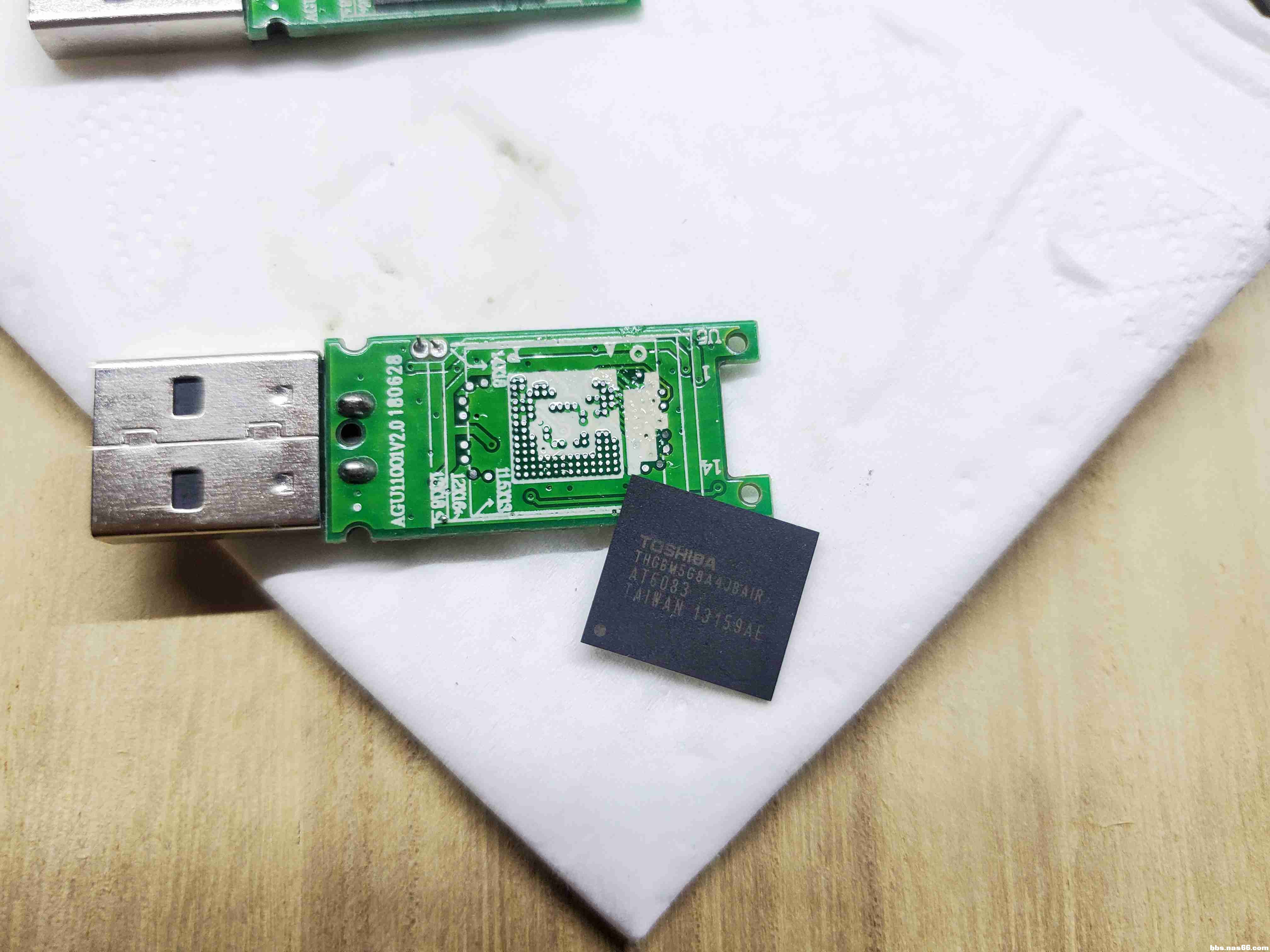

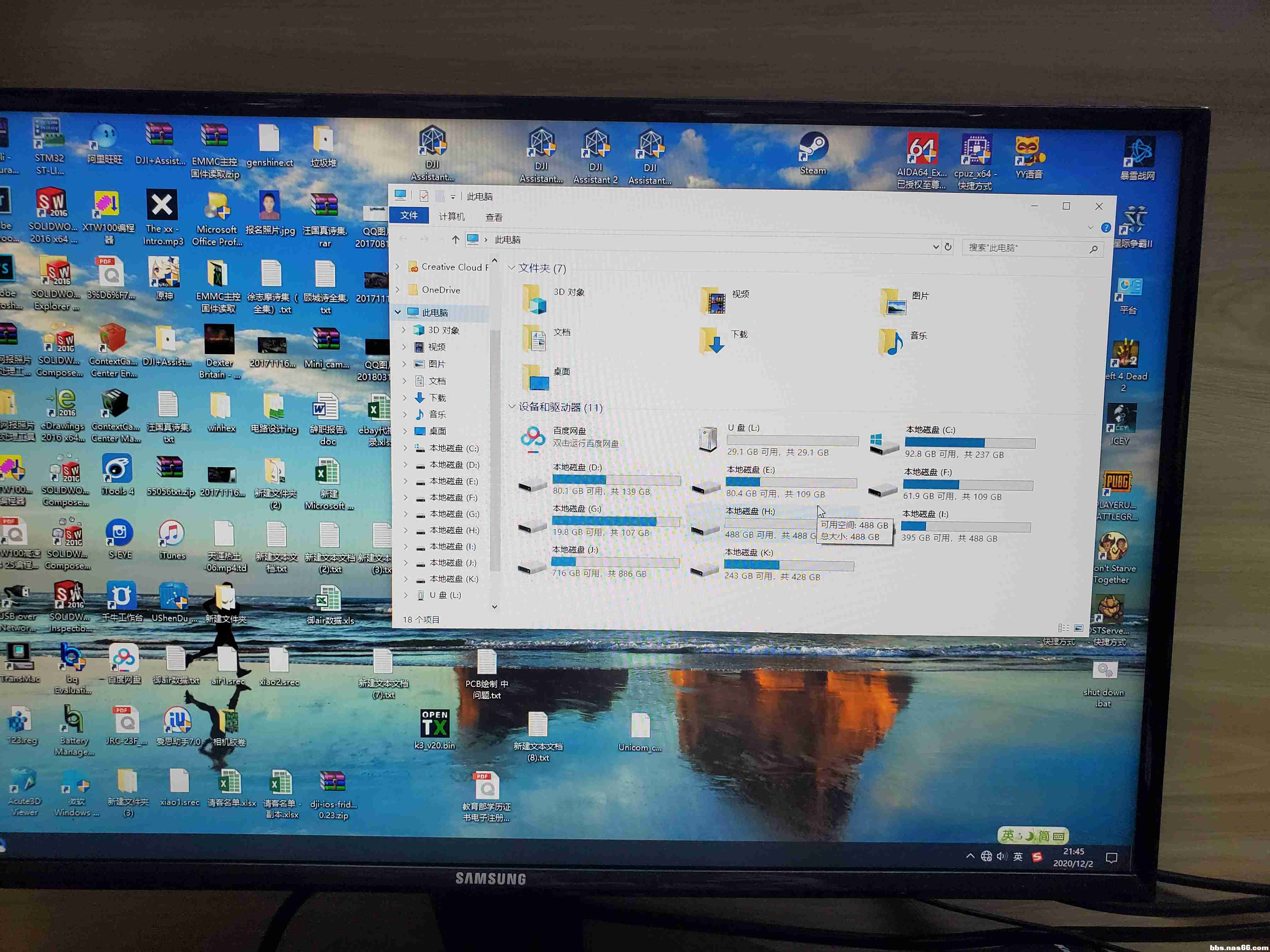

买的EMMC和这个读卡器，焊上，OK电脑直接识别为U盘，搞定。

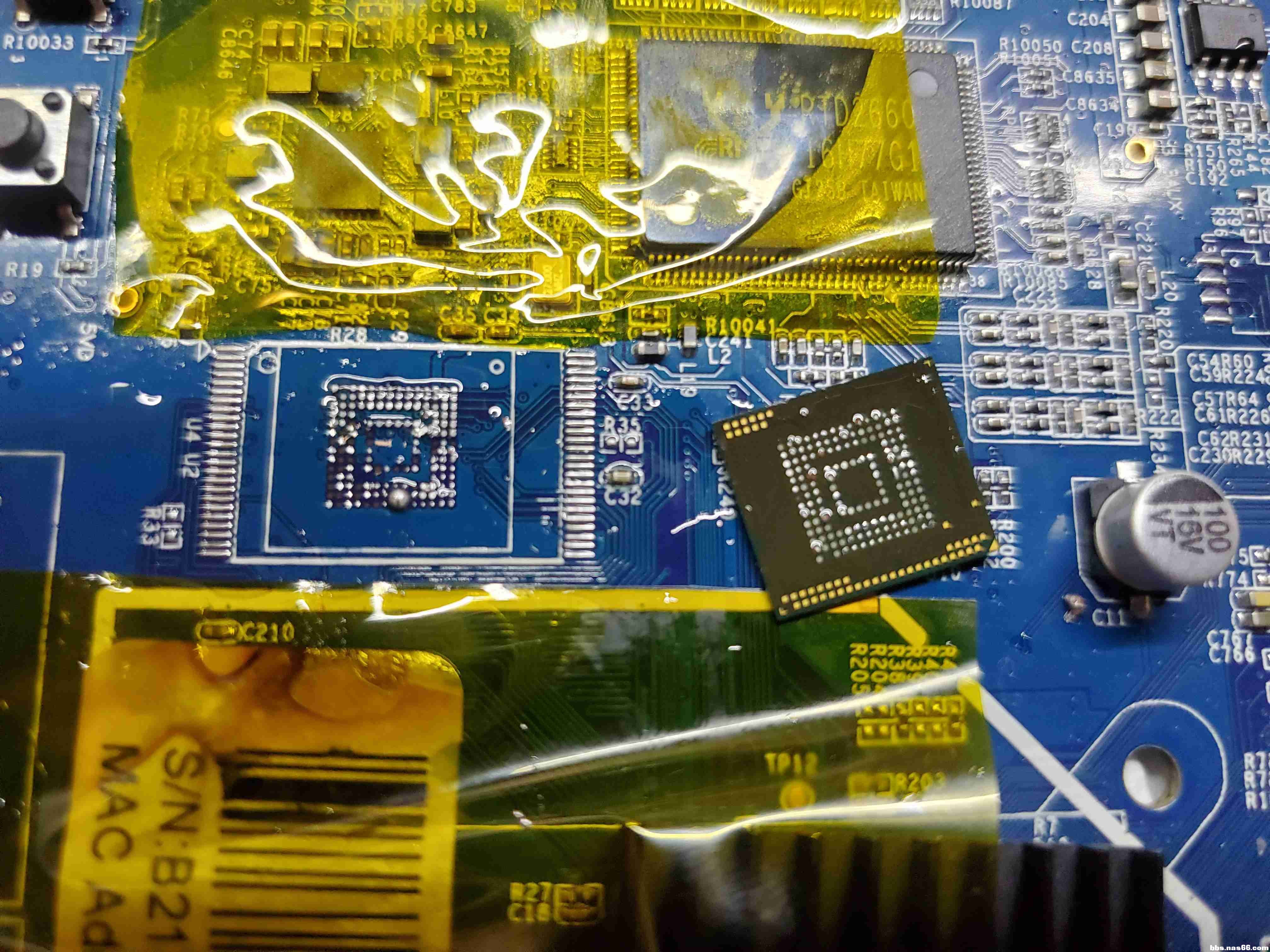

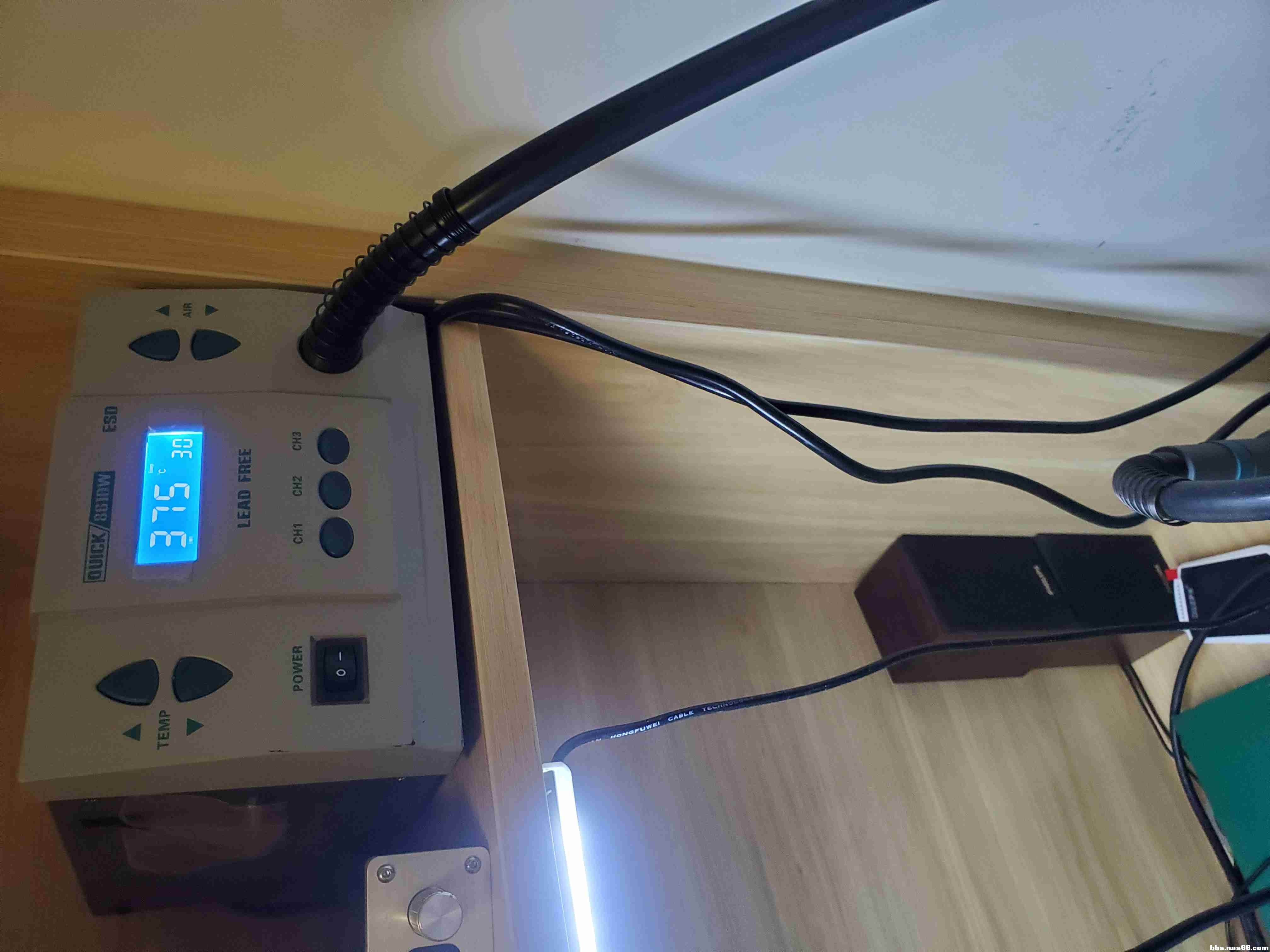

风枪861D，375度，风速30，吹了3，4分钟没反应，加到385又吹了3-4分钟，还是动不了，昨天搞N1这样应该早就下来了，心里慌的一批，加热后竟然盘有点软，撬又不敢太大力，铲又铲不动，又怕吹爆原盘。事已至此，没办法硬着头皮上，压低风嘴，芯片封嘴距离3-5mm，不晃动风枪，直接对准芯片中心加热，又过了1，两分钟终于有反应给铲下来了。

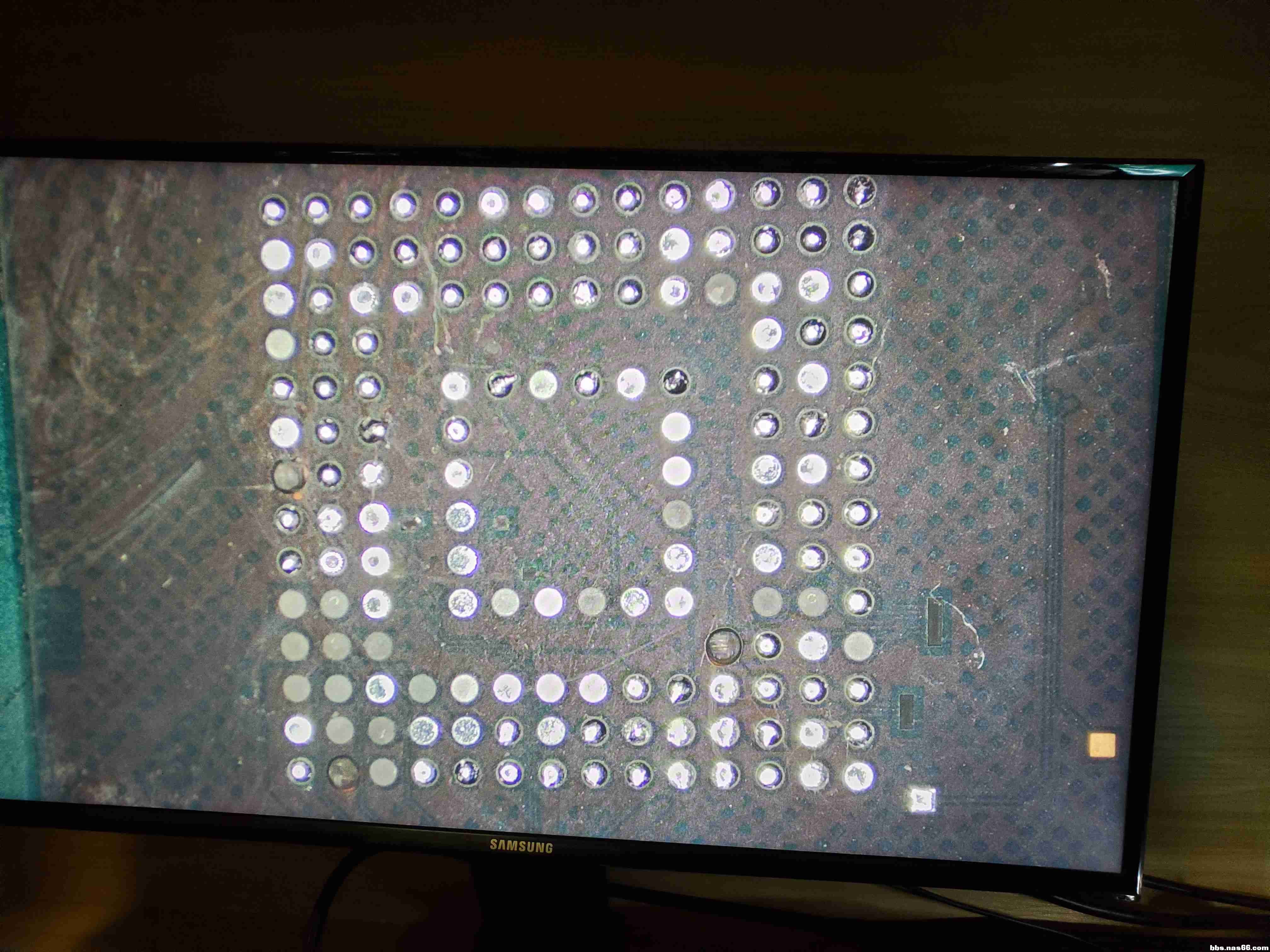

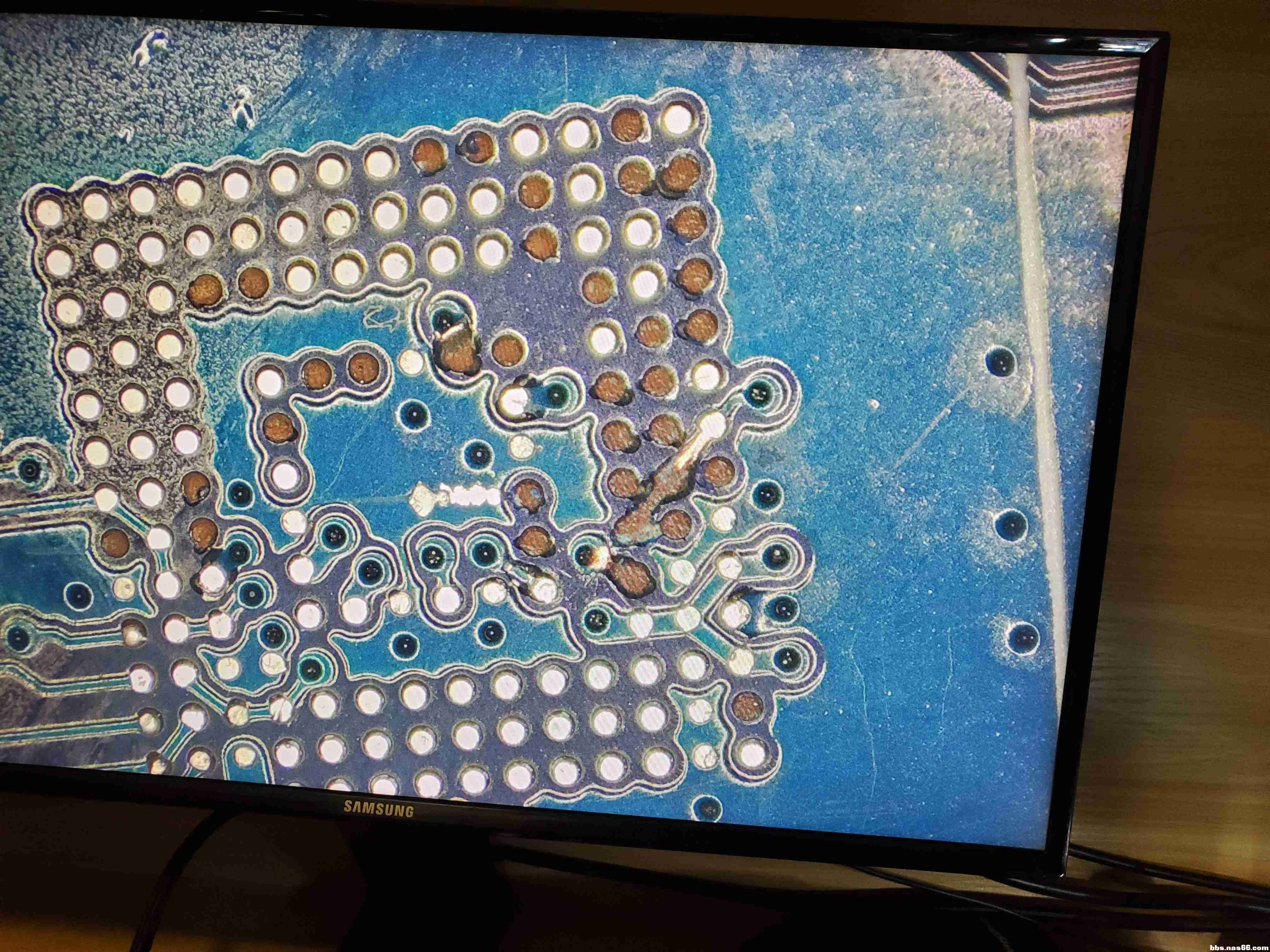

哎，果然还是过于暴力掉了几个点，仔细看了，主板上大多空点，对照EMMC的bga153脚位图，发现有用的点掉了4个。闪存掉了3个，好在也都是没用的点。主板掉电整的心态炸裂，新买没多久还没玩热乎。

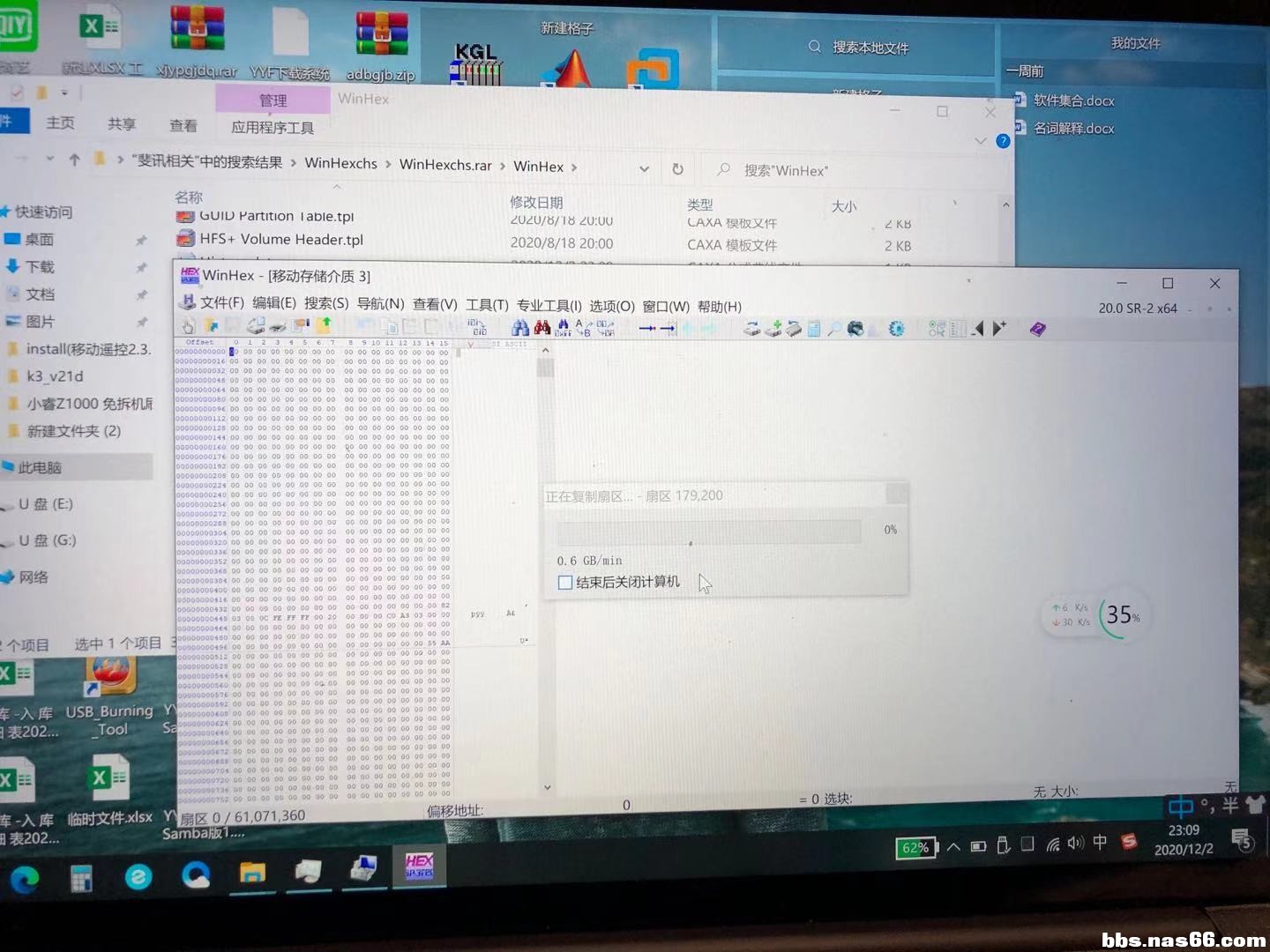

赶紧试emmc有没有吹爆，值锡上焊油，风枪300，风速30。LED灯闪两下瞬间我的心态稍微好了点。赶紧把盘克隆了。这里用的是WINHEX，网上说的EMMC主控.EXE那个工具我用不了，只能读不能写。不知为何时间长的有点不可思议速率只有0.6G/s 微信图片_20201203115938.jpg

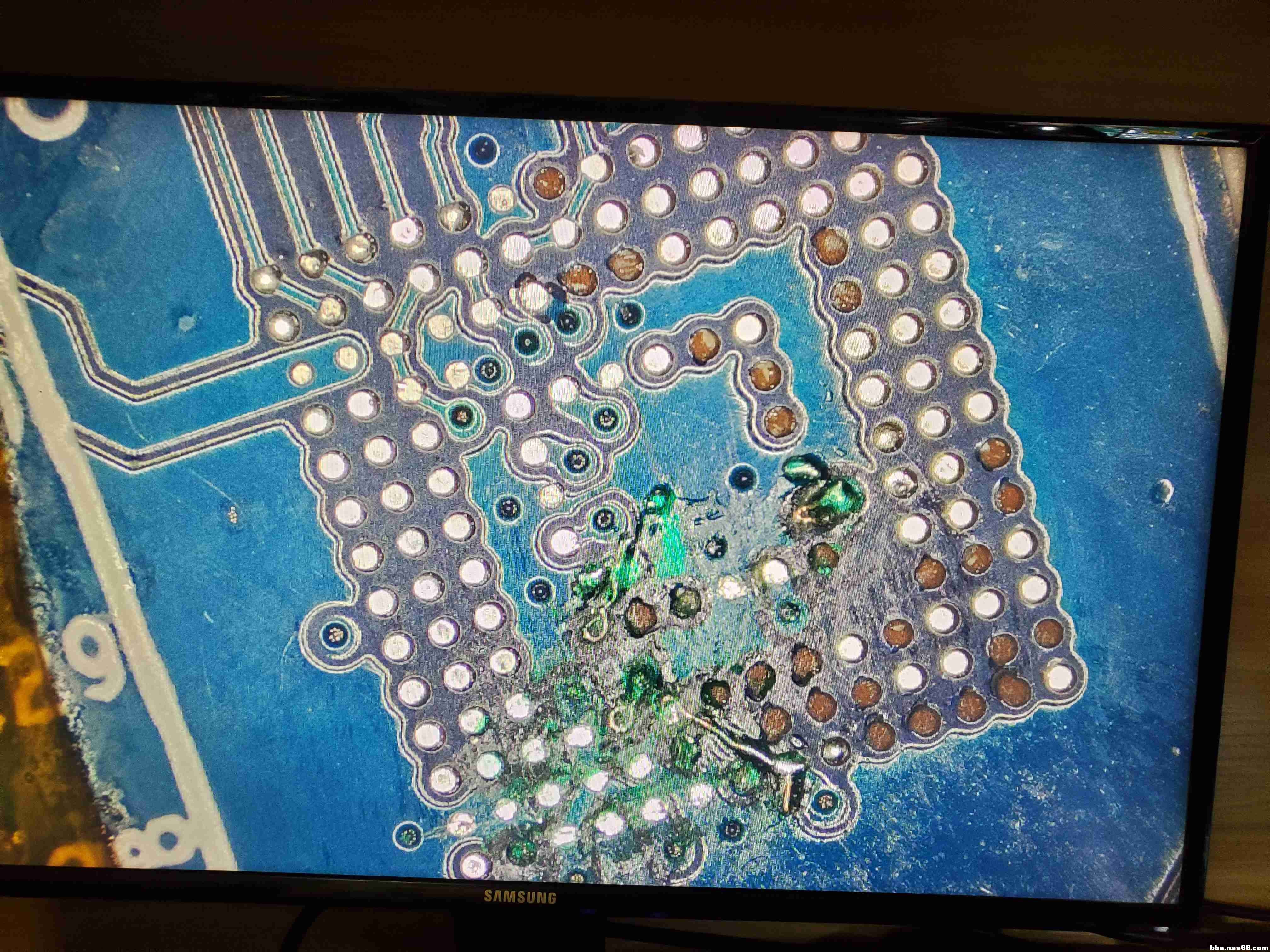

这个时候已经11.30了，主板又不可能换。只有照猫画虎补点了。我的电子放大镜，加上桌面特别乱，老铁用的白菜T12，没尖头，很不好操作，搞了好久，不是虚焊就是焊歪，还有焊点股一坨的，先这样，只有固化了再刮平看看吧。肝完就下面这样的，最后发现我没有固化灯，CA。。。。。

2:30，夜深太困了肝不住了，
买紫外灯重新处理补点吧。

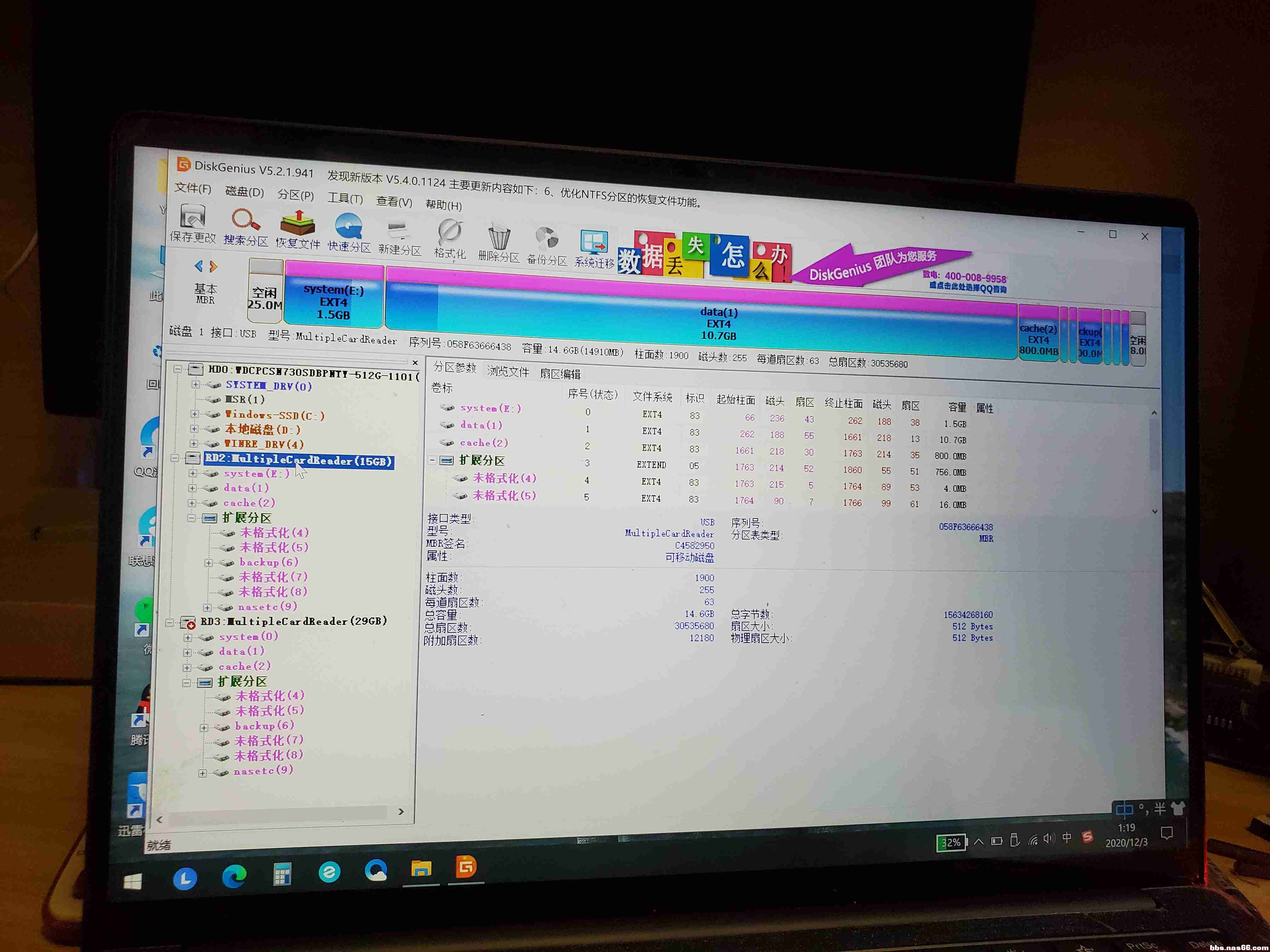

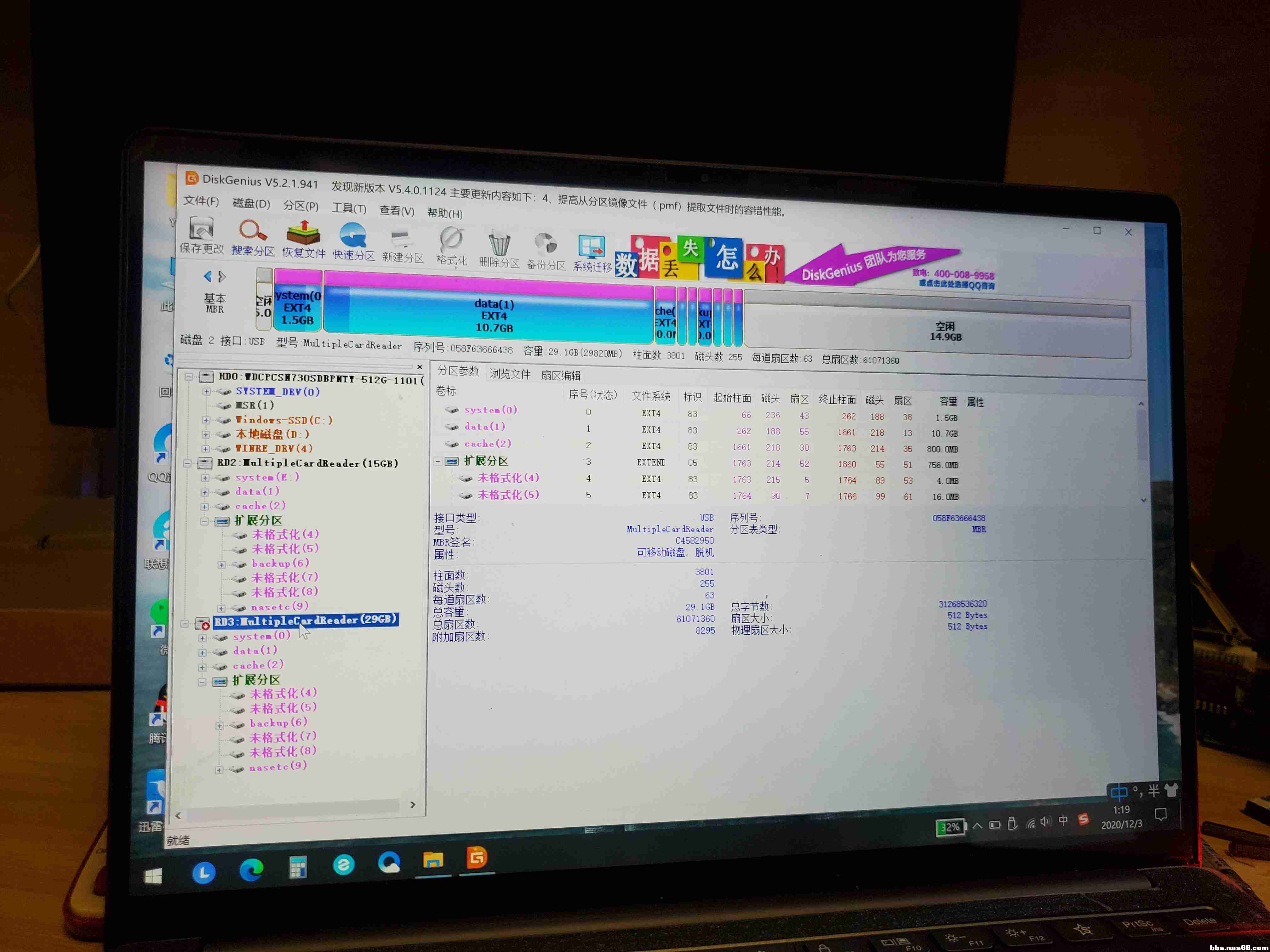

下面是两个盘的内容。。。等搞好主板见证奇迹了。PS：小睿主板散热真的太好了。。。。


xxx · 发表于 2020-12-4 00:48:58

焊盘掉了没事，飞线就好了，861dw你可以温度333 风速54 左右，加一点助焊剂就能轻松吹下EMMC

qwe96333 · 发表于 2020-12-3 12:05:04

纯业余不能再业余的垃圾佬。。。

孙六一 · 发表于 2020-12-3 12:23:48

垃圾佬前来学习

demomc · 发表于 2020-12-3 13:57:22

伪装版垃圾佬前来觐见

heavenzsl · 发表于 2020-12-3 15:28:20

竟然还可以硬改32G...

heavenzsl · 发表于 2020-12-3 15:31:03

围观翻车现场，哈哈...

daxia · 发表于 2020-12-3 16:52:01

大佬设备专业

qianzhengyi · 发表于 2020-12-3 20:47:27

z1000固件能分享下吗

snakeye · 发表于 2020-12-3 21:40:11

强！支持一波。期待后续
