[原创] 为N1加装可自动断电的开关组件

1 主题	10 回帖	1059 积分

中级渣柚V3

积分: 1059

发消息

虫马虫义sjz 发表于 2021-4-6 10:17:27 | 显示全部楼层 |阅读模式 IP:–河北–石家庄移动

本帖最后由虫马虫义sjz 于 2021-4-6 10:18 编辑

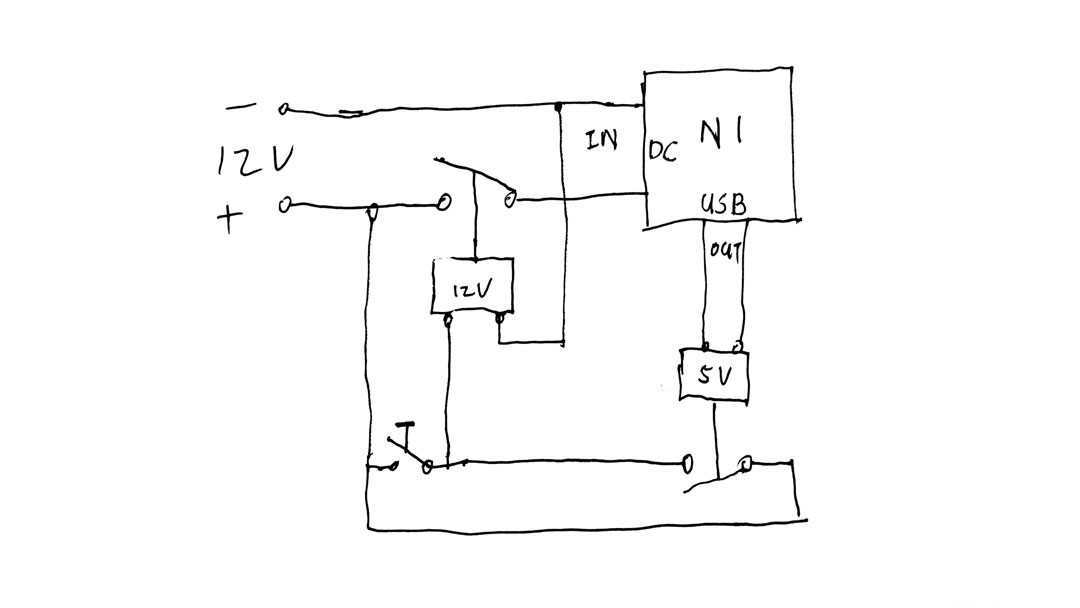

原理：把N1的12V供电线路串联一个12V继电器，控制端用一个常开开关触发，然后在这个开关上并联一个5V继电器，控制端连接N1的USB供电线路，N1通电后5V继电器会自动吸合从而实现前面12V继电器的自锁，N1断电后5V继电器复位从而断开12V继电器的控制电路。这样每次用N1的时候只要按一下开关就行了，软关机后两个继电器会自动断开。

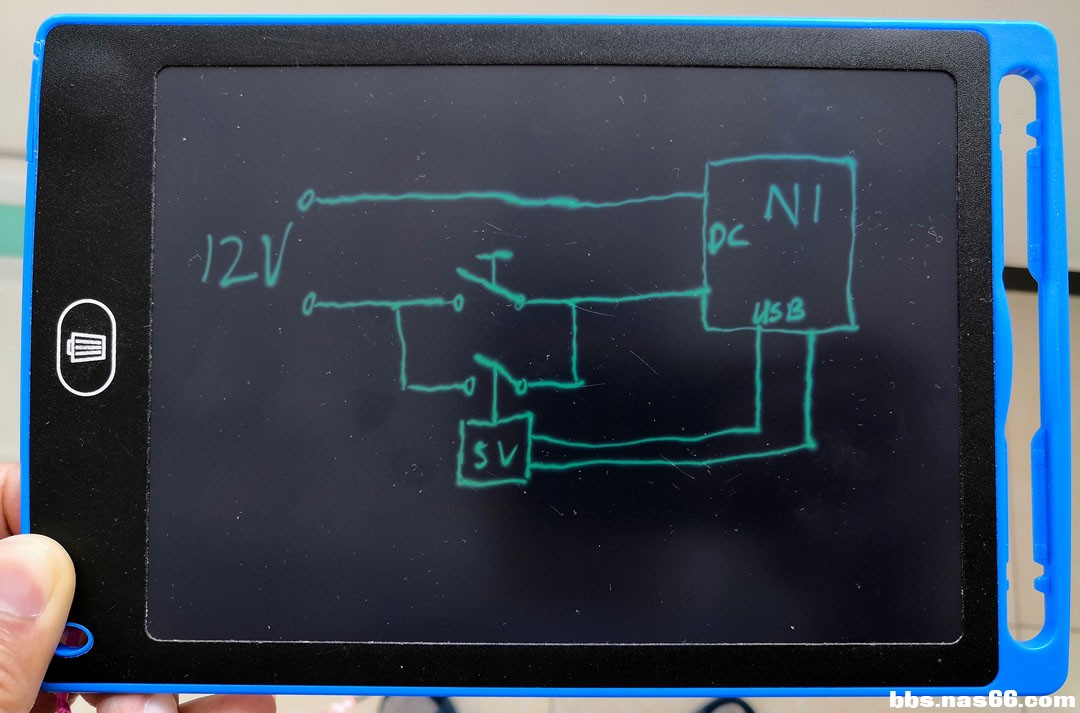

这个电路也可以简化为1个5V继电器＋1个开关，只不过开机时开关会承受瞬间大电流冲击，长期使用会出现氧化接触不良的问题。

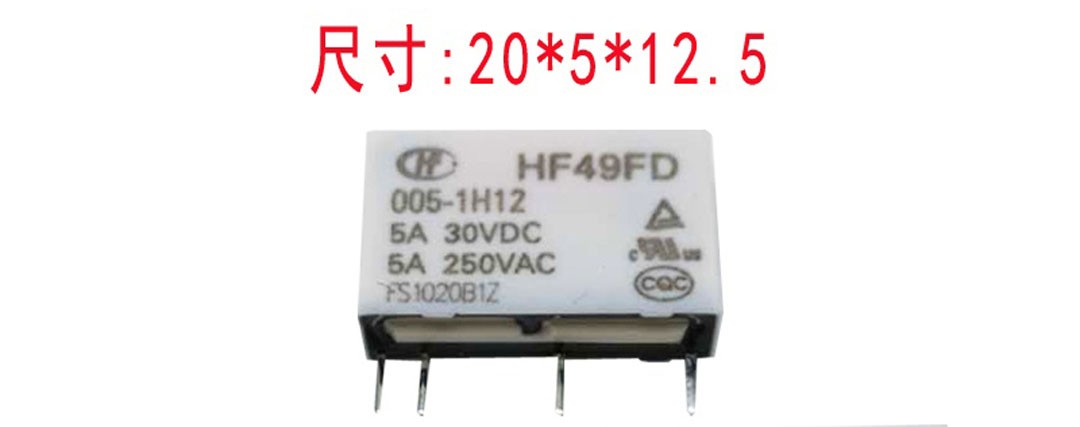

继电器

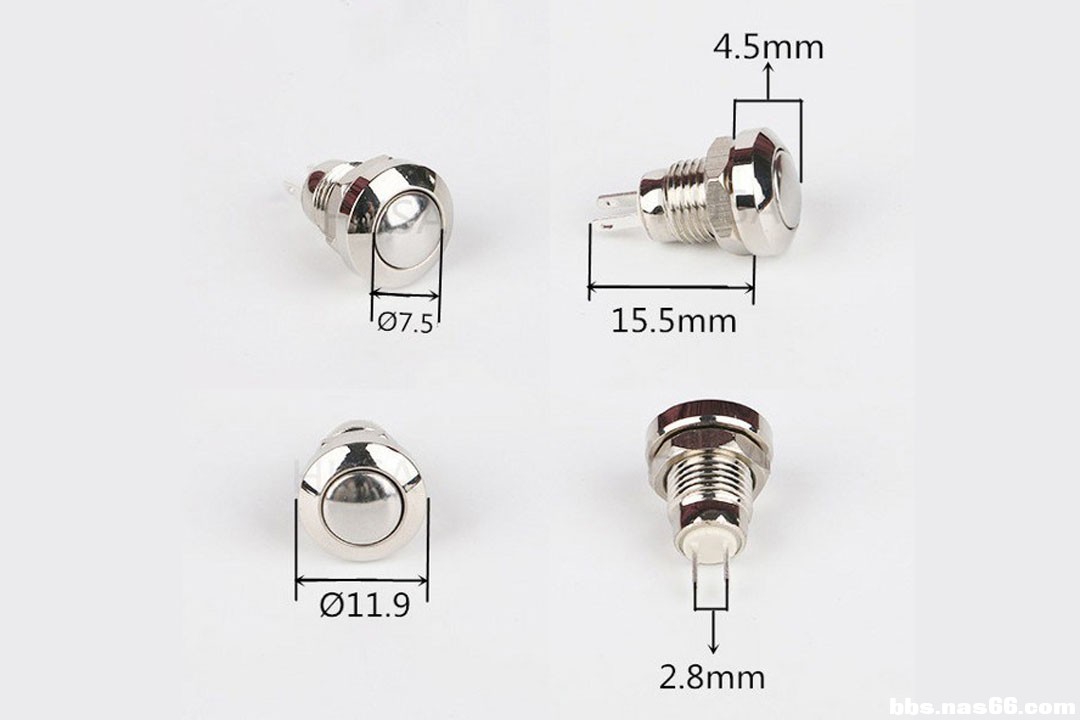

开关

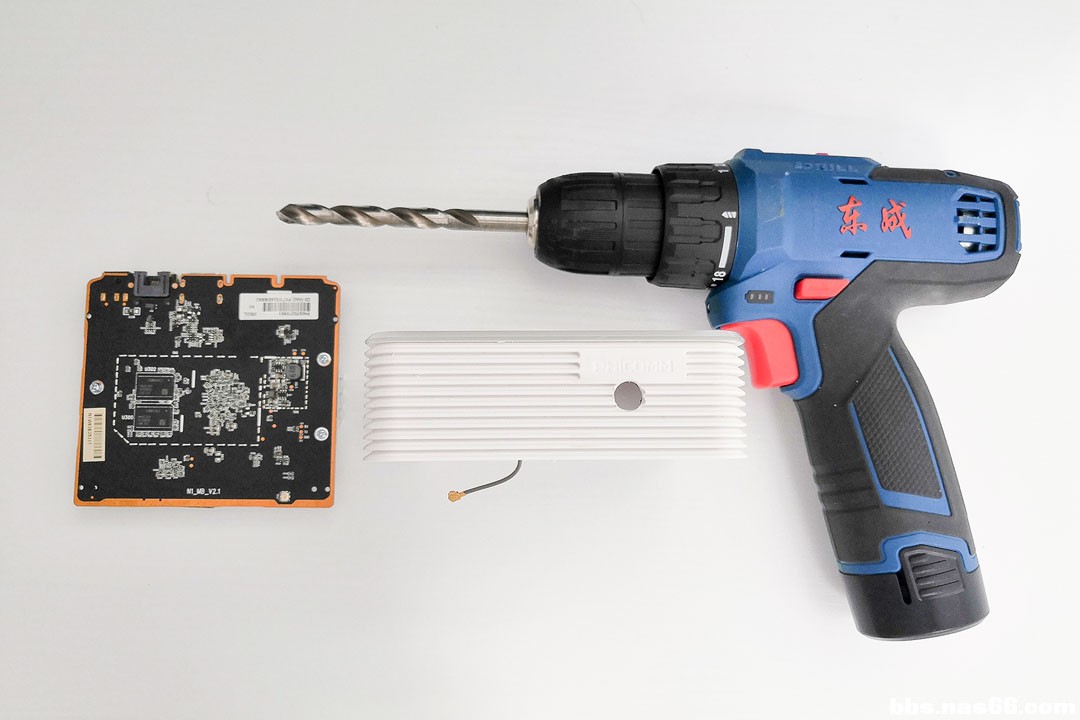

打孔固定开关

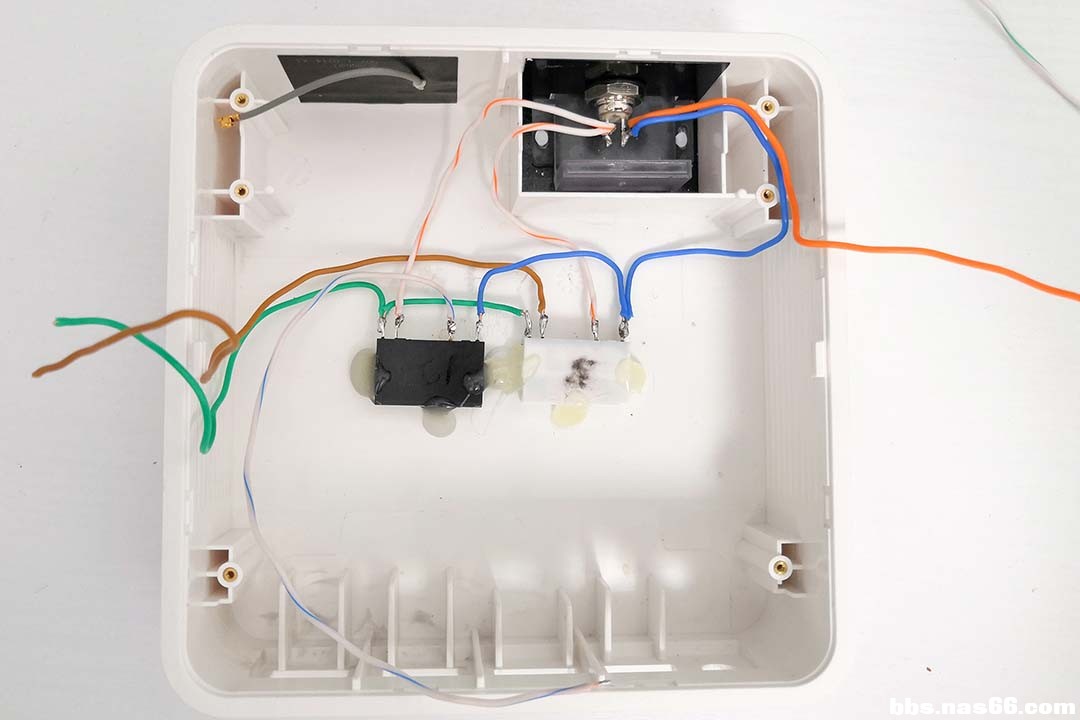

然后固定继电器和走线

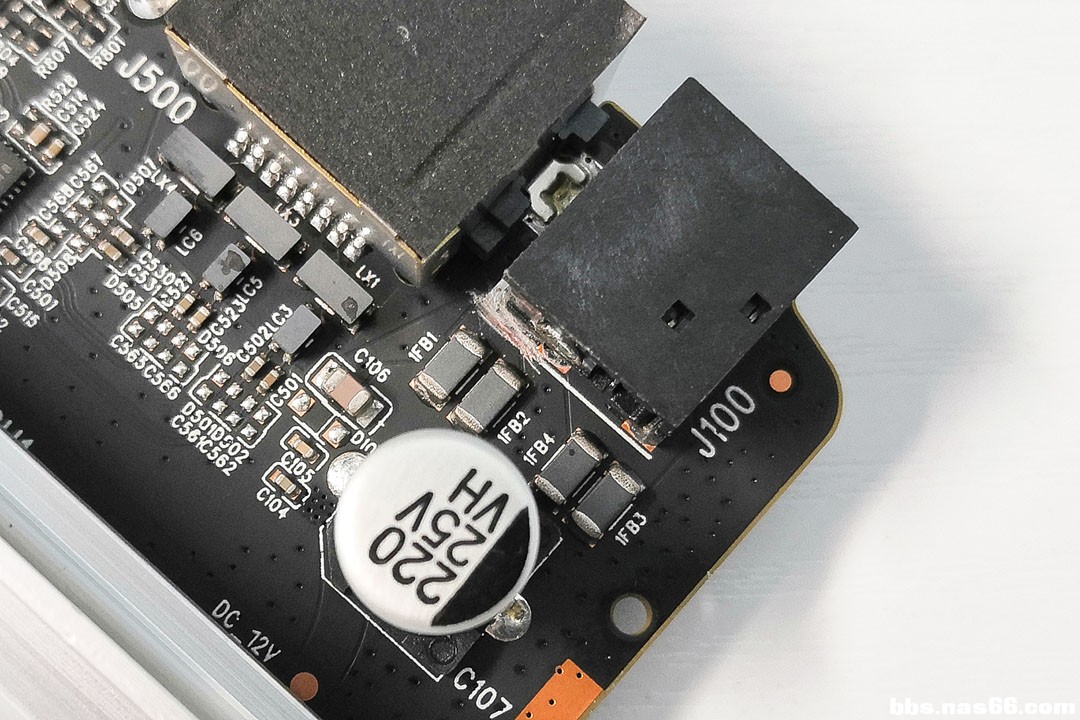

断开插座电源

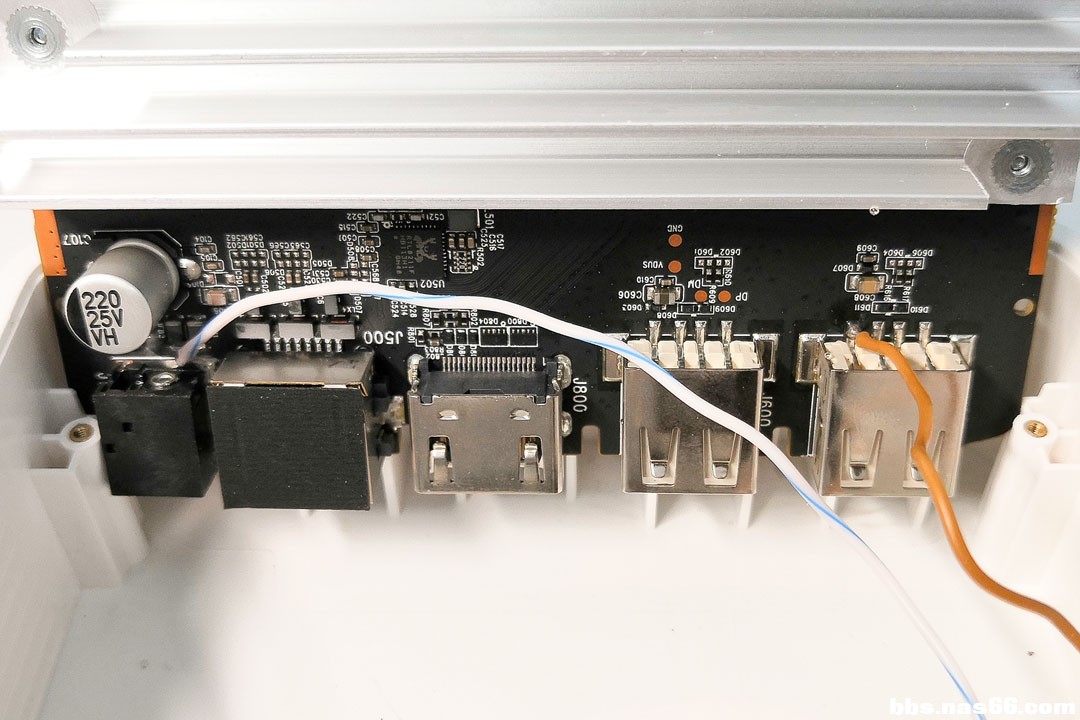

接线

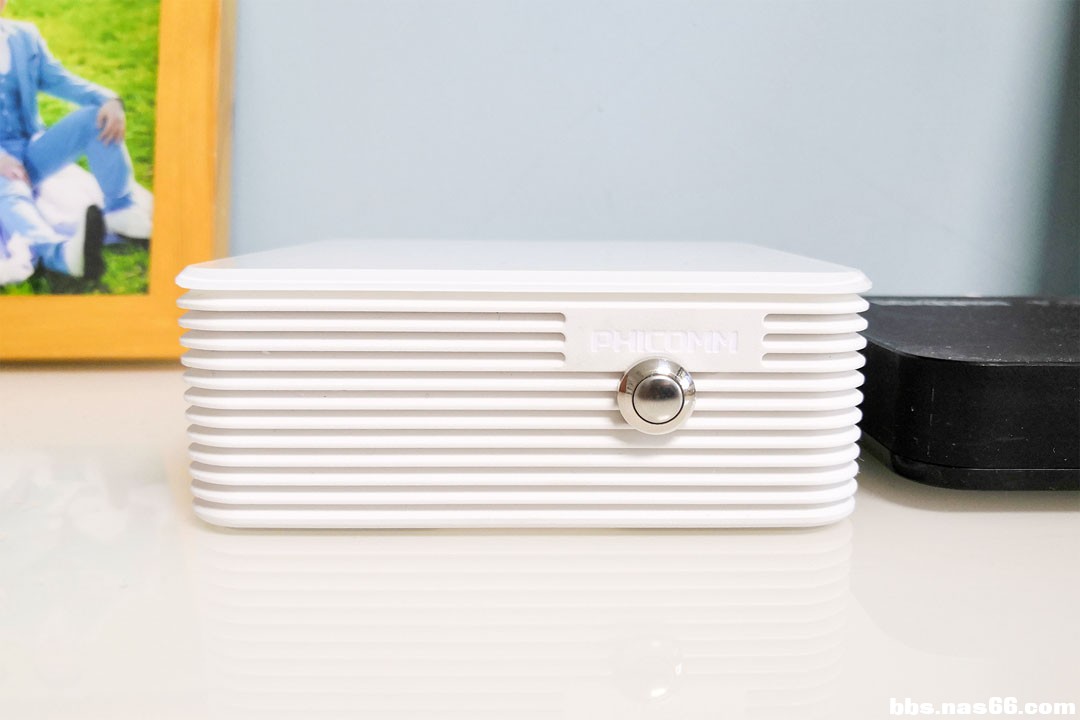

成品效果


回复

17 主题	510 回帖	1392 积分

中级渣柚V3

积分: 1392

发消息

endemon 发表于 2021-4-6 11:39:04 | 显示全部楼层 IP:–上海–上海电信

额。来电自启的功能不好么。有些人把开关启动改成来电自启，兄弟你，反其道而行之。。。

回复

1 主题	10 回帖	1059 积分

中级渣柚V3

积分: 1059

发消息

楼主| 虫马虫义sjz 发表于 2021-4-6 11:56:15 | 显示全部楼层 IP:–河北–石家庄移动

endemon 发表于 2021-4-6 11:39
额。来电自启的功能不好么。有些人把开关启动改成来电自启，兄弟你，反其道而行之。。。 ...

我这个盒子是做播放器用的

回复

1 主题	431 回帖	937 积分

中级渣柚V2

积分: 937

发消息

huayugongju 发表于 2021-4-10 21:16:06 | 显示全部楼层 IP:–江苏–南京移动

666，我买了一个小米插座，功能一样吧

回复

5 主题	102 回帖	453 积分

中级渣柚V1

积分: 453

发消息

heng115 发表于 2021-4-10 23:01:41 | 显示全部楼层 IP:–上海–上海电信

灵魂电路图

回复

5 主题	102 回帖	453 积分

中级渣柚V1

积分: 453

发消息

heng115 发表于 2021-4-10 23:02:08 | 显示全部楼层 IP:–上海–上海电信

同款手写板

回复

5 主题	102 回帖	453 积分

中级渣柚V1

积分: 453

发消息

heng115 发表于 2021-4-11 12:20:00 | 显示全部楼层 IP:–上海–上海电信

再来刷一遍

回复

1 主题	9 回帖	47 积分

初级渣柚V1

积分: 47

发消息

MLY169 发表于 2021-4-12 00:43:00 | 显示全部楼层 IP:–云南–楚雄彝族自治州–双柏县电信

每天灌水混渣金

回复

5 主题	5267 回帖	7486 积分

资深垃圾佬

积分: 7486

发消息

adiao 发表于 2021-4-12 08:48:28 | 显示全部楼层 IP:–湖北–十堰电信

每天灌水混渣金
