和硕\清华同方 BYT-X1 6盘位威联通专用固件

蝈蝈 · 发表于 2021-7-24 21:20:13

本帖最后由蝈蝈于 2021-7-24 21:25 编辑

首先非常感觉老骥伏枥的母盘；本固件由少妇洁白提供。本人做二次修改以便更适合该主板。

正文开始
先介绍下板子海鲜市场百元价位链接自行寻找，不作为矿渣车来开按需所取。

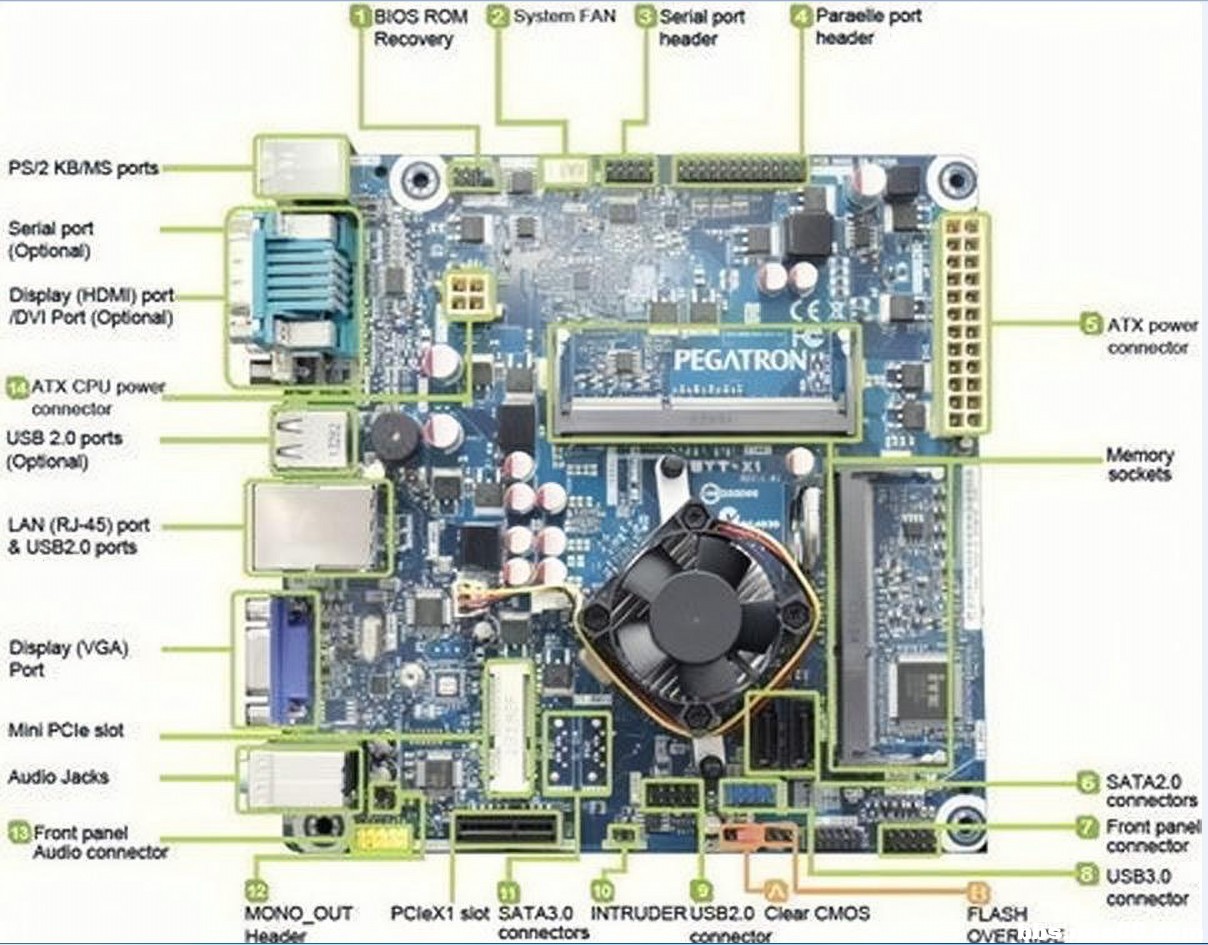

ITX - J1800 - RTL8111千兆网卡 - 双通道DDR3L 1333 - ATX电源 - 双SATA2.0 - 板载ASM1061扩展双SATA3.0 - 半长Mpcie - PCIE2.0 x1
后置USB2.0*4 HDMI*1 VGA*1 前置USB3.0*1 USB2.0*2


由于本人扩展了Mpcie转SATA 芯片为ASM1061（半长暴风1期拆机）所以有6个SATA
故此机型为ts-653B 6盘位

本板子最大的问题是USB3.0为非标，经过我几天的实验最终确定好引脚定义
下图为实验测速，后面会附上引脚定义图

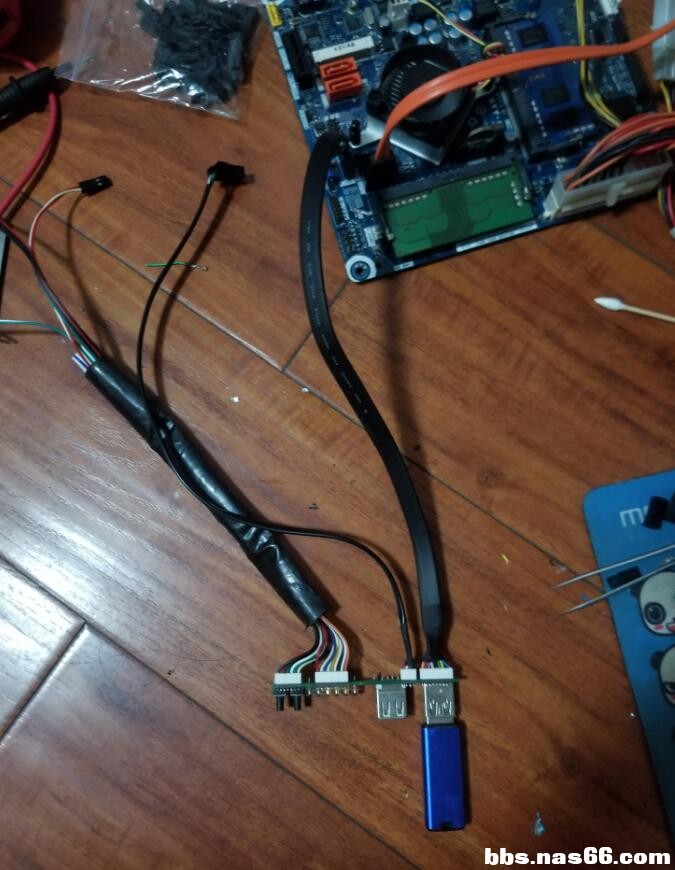

USB3 改造(1).jpg

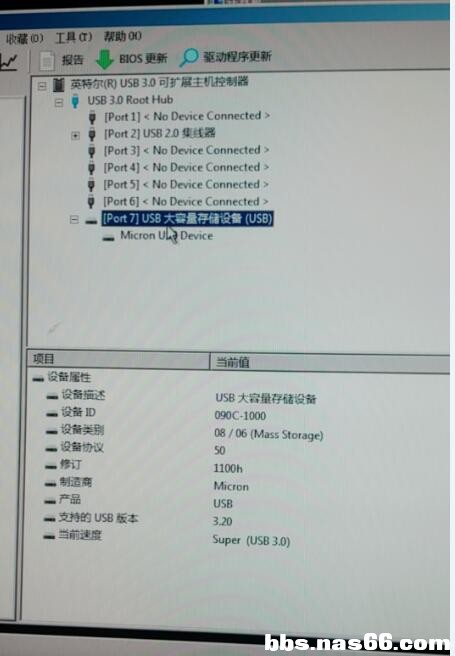

PE系统识别USB3.2 gen1

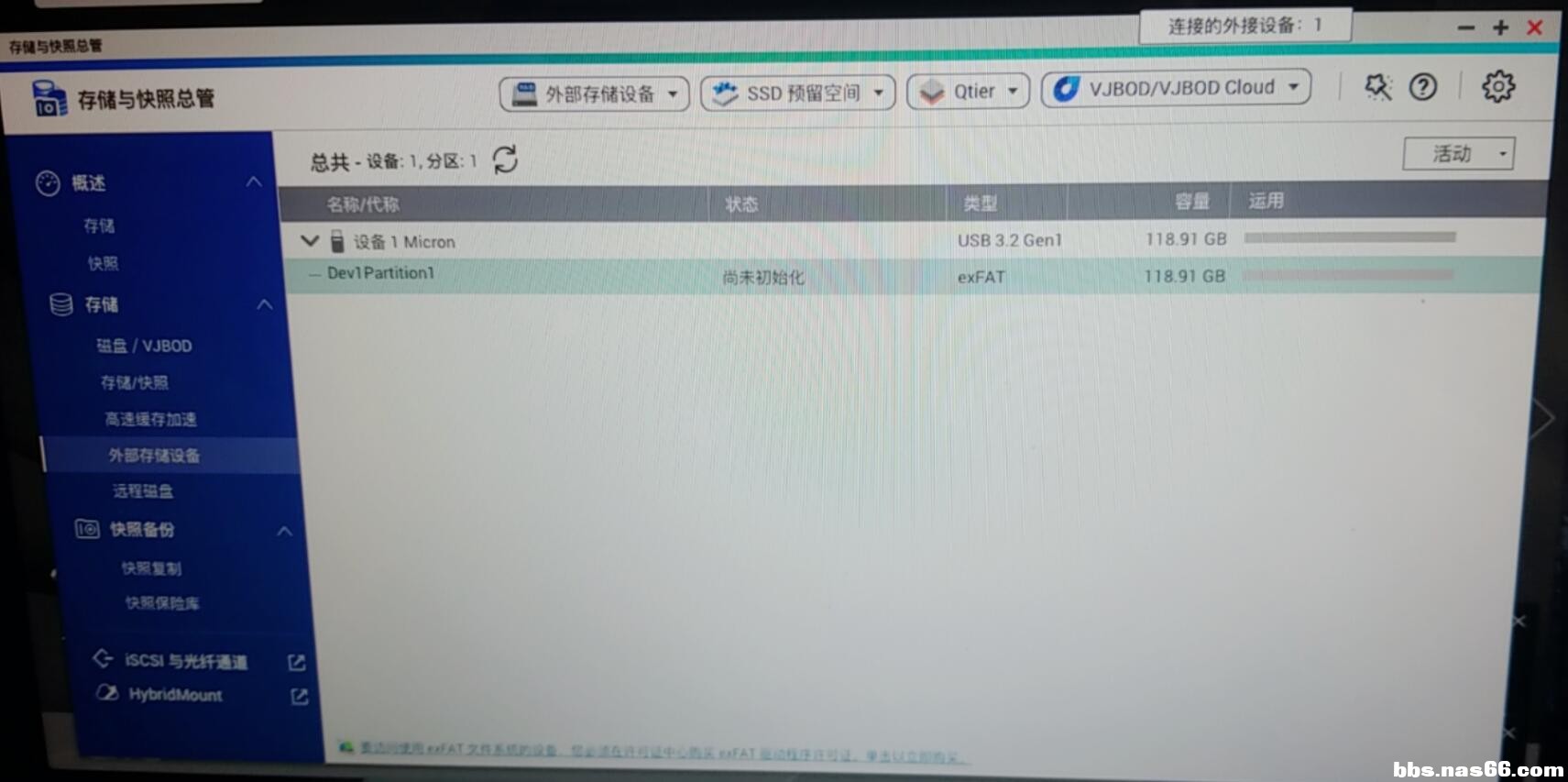

威联通识别USB3.2gen1

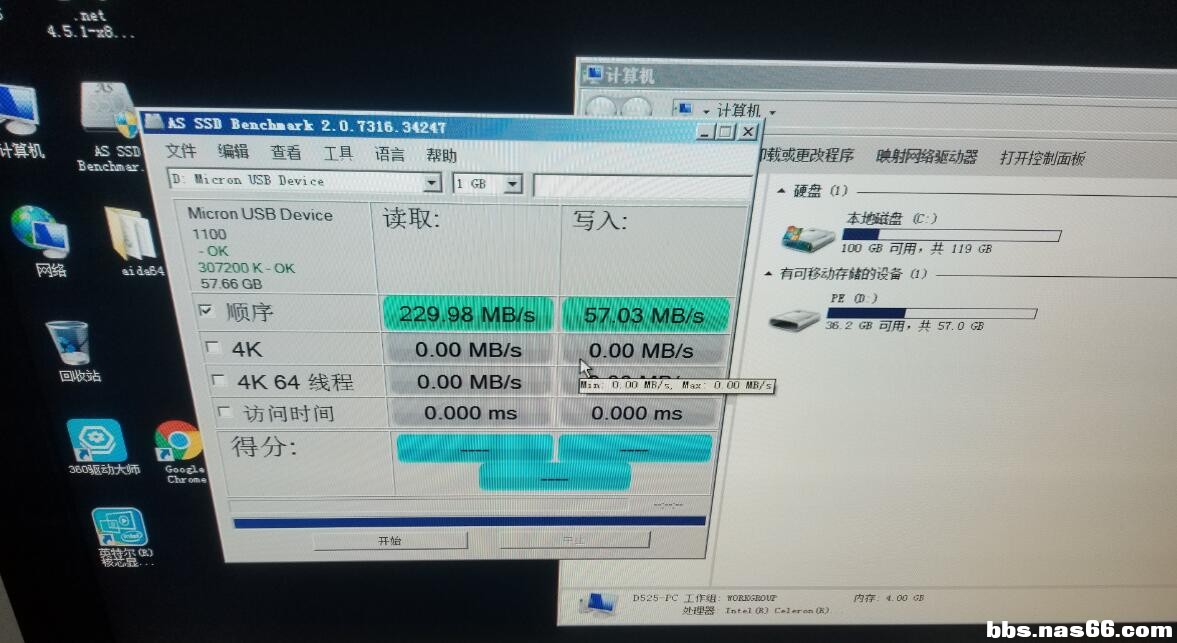

USB3.0测速图由于CZ880 忘记放哪了所测速U盘为自制的，（SM3281 4CE L85A颗粒正常速度为220~250M读取 50~60M写入）图上可见几乎达到U盘速度瓶颈

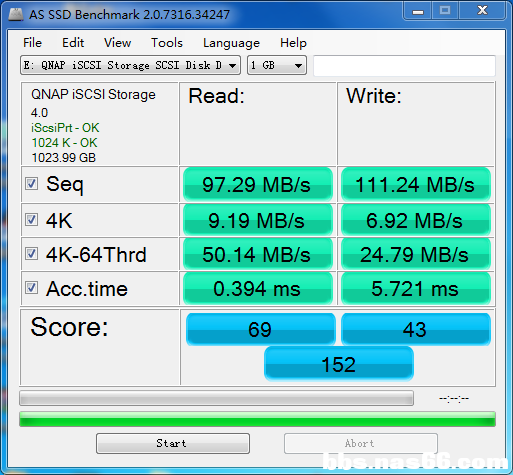

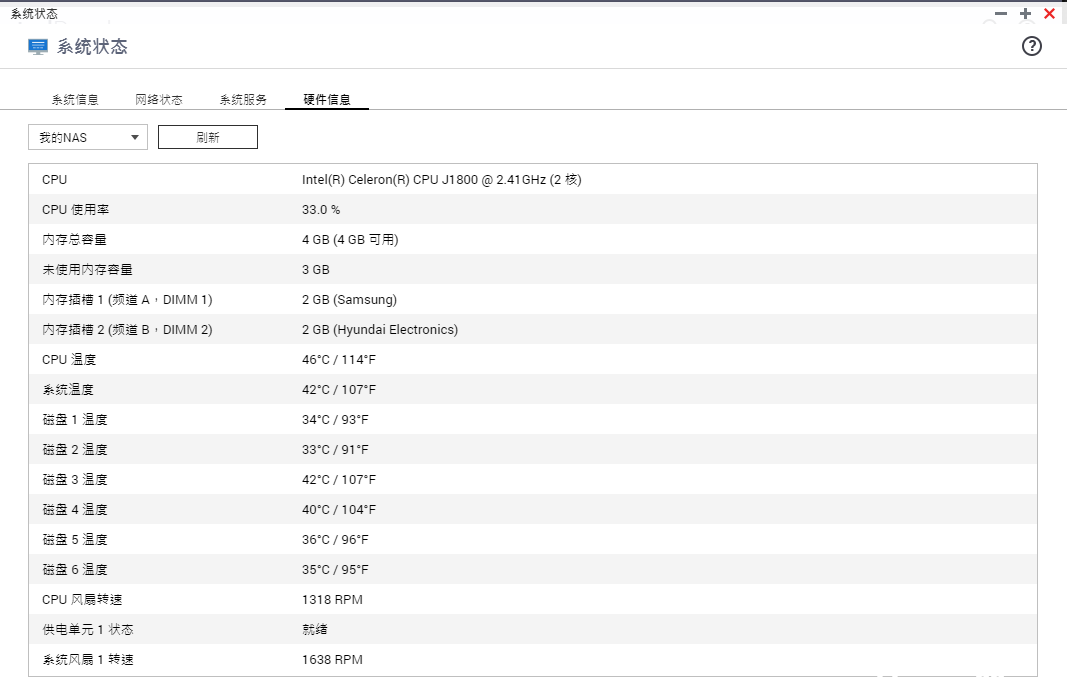

下面附上性能测试

2G ddr3L 1333内存*2

硬盘为WD1T*2+WD2T*2 自制128GSSD*2（246XT+Intel het MLC 8CE ） qtier+JBOD模式

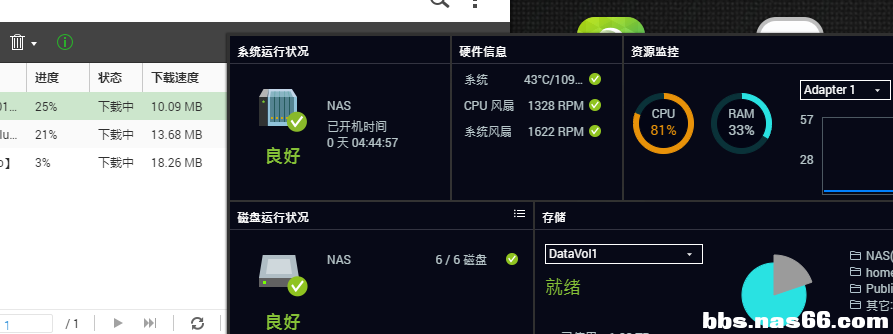

最后附上一张J1800 跑PT的速度

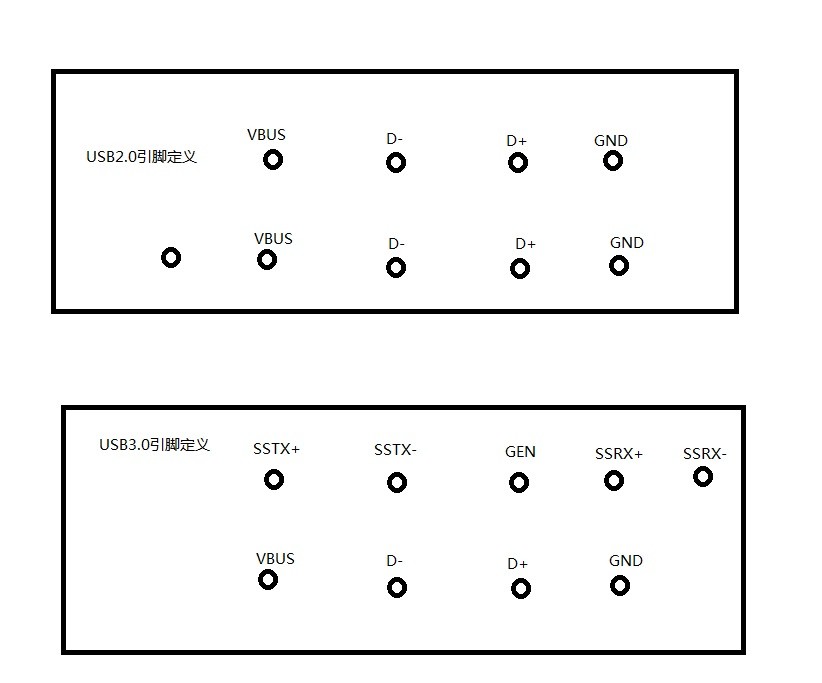

最后的最后附上前置USB2.0 以及USB3.0的引脚定义方便大家改造
改装推荐使用：2.54MM 杜邦段子母头+杜邦胶壳几毛钱还包邮，发挥下垃圾佬的精神能省一点是一点。

-------------------------------------正文结束--------------------------------------------

以下为附件部分：

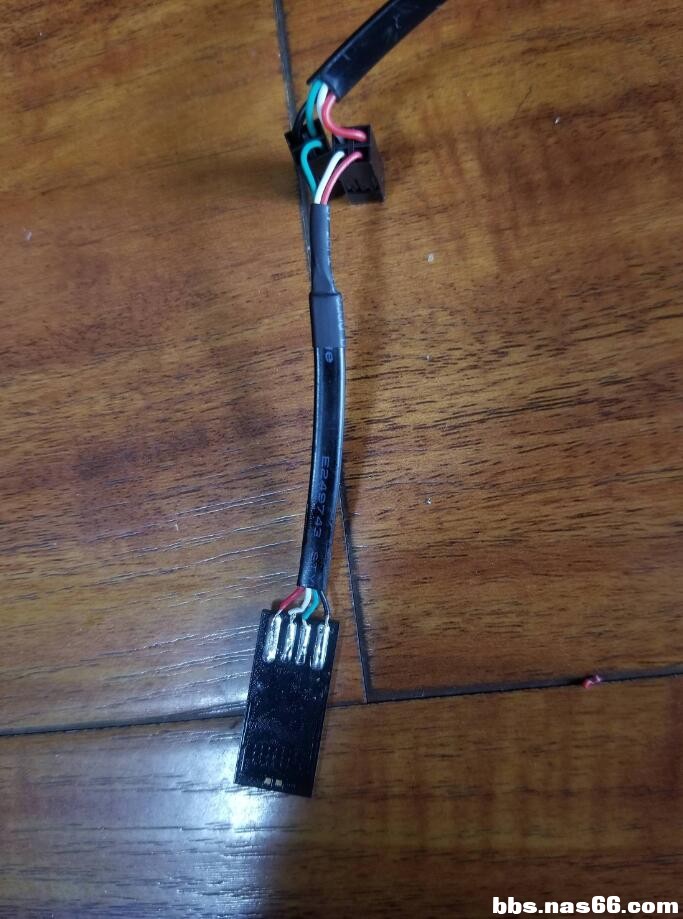

本板子推荐搭配蜗牛A款带PCIE的机箱因为机箱前置USB为3.0+2.0 刚好对应主板的前置3.0+2.0 另外一个2.0改为内置引导盘（黑群可直接ds918+ 有硬解）。


本model文件已改为前置USB外侧为引导盘即USB1/1-3。
本model 修复固件两个问题
一：修复前置USB2.0 3.0 不识别问题
二：修复双通道内存只识别一根的问题

model.zip (1.07 KB, 下载次数: 55)

本固件为未修复固件引导位为HDMI旁边的USB。可自行替换文件，替换方式见群
喜闻乐见刮刮乐
固件下载地址：https://cloud.189.cn/t/uENFvyiiYfYb (访问码:vh4k)
