魔盒1代硬盘位补焊电容

bzyer · 发表于 2021-8-16 15:04:57

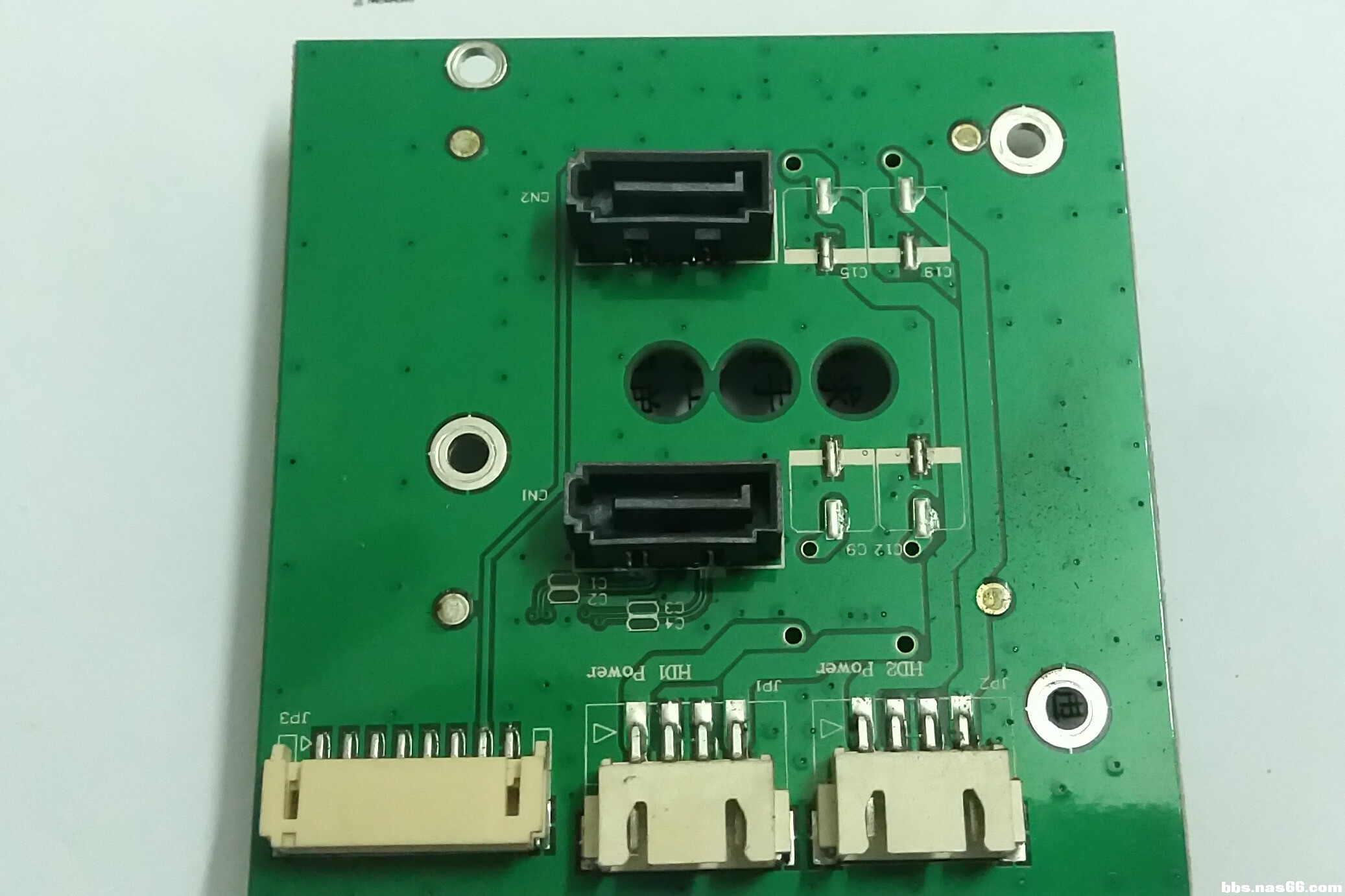

前个月，看群里大虾，说魔盒1代硬盘位补焊电容，可以不掉盘。想想我的魔盒之前刷黑威一直掉盘，就留意了。。。。

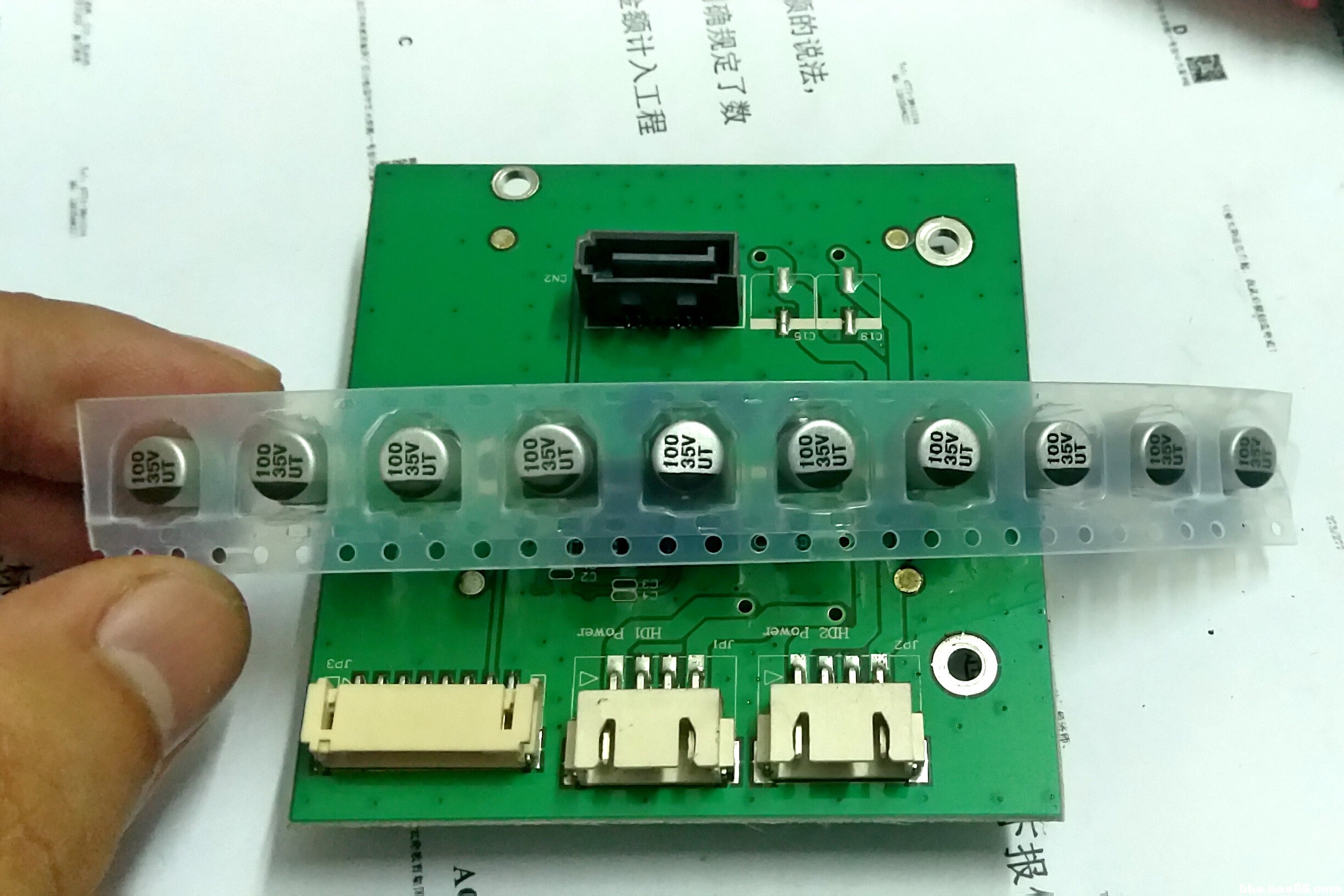

一直忙，拖到最近有空，3元包邮买了10颗电容，按大虾说25伏100的就够了，上网看35伏100的体积、价格和25伏的一样，就买了35的，本想买35伏200的，但体积加大了怕装不上，后来拆机发现如果买35伏200应该可以装上。。。。

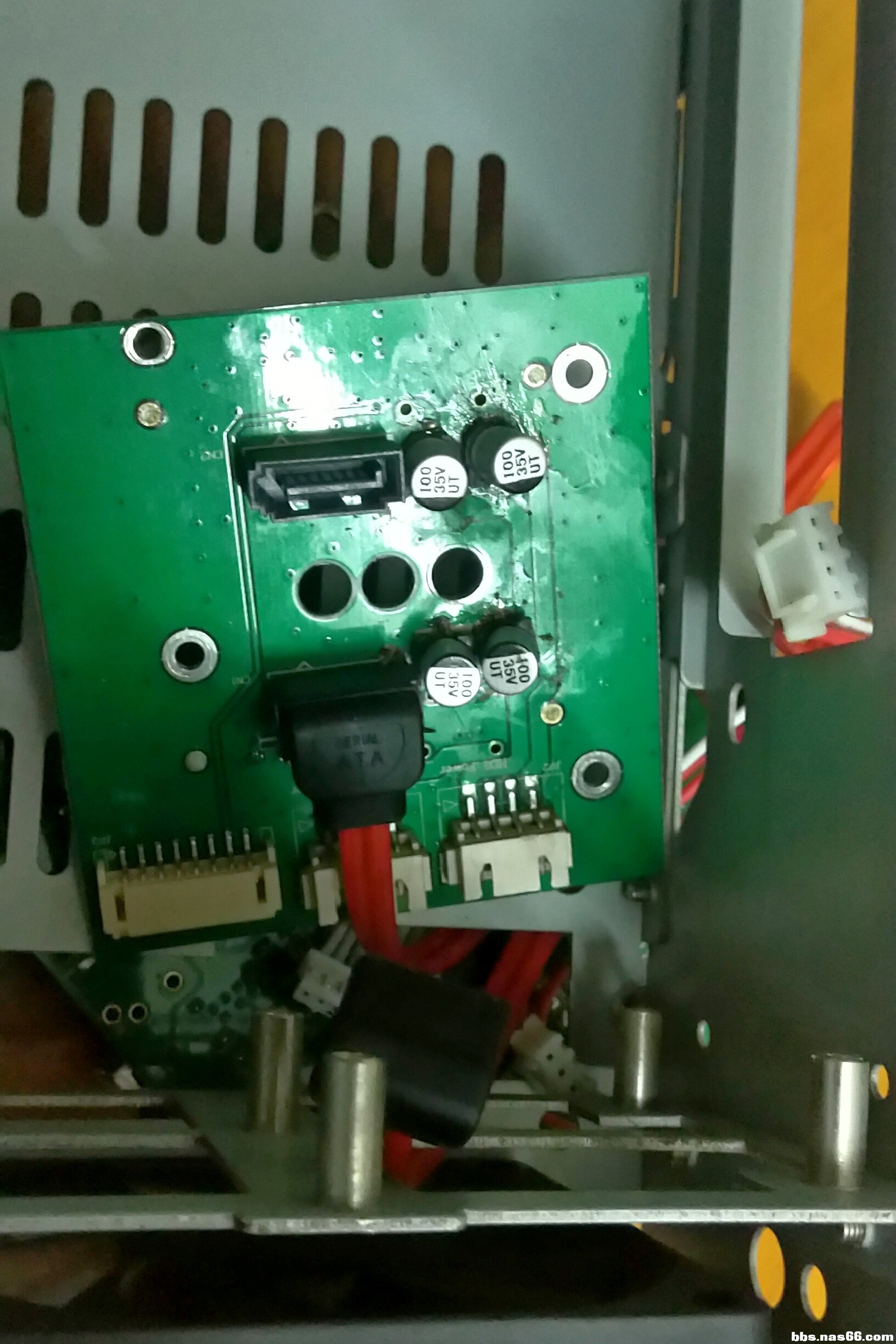

第一次焊贴片，手工差，焊坏一颗电容，还好买了10颗，最后还剩5颗。。。。我不会焊，只有撬开贴片电容的脚焊接，所以不好看歪歪的，但已经焊稳，用万用表测过。。。。

因为之前msc7已经稳定用了将近1年，补焊回去后，没发现什么变化，得空再刷会黑威看看。。。。

kpxx · 发表于 2021-8-16 18:53:32

支持支持支持支持

雨滴飞然 · 发表于 2021-8-16 23:36:42

其实可以买长条的那种，16V2200uF
我就买的这个加，平放刚好

adiao · 发表于 2021-8-17 09:05:32

每日签到

shko · 发表于 2021-8-17 11:04:38

对这个脚不好焊，我把焊盘都整掉一个了，只能飞线，另外知道怎么加装电池吗？底座上去了，加了一个二极管但是还是不能保存时间

endemon · 发表于 2021-8-17 13:40:17

是的，这种贴片的不好焊接。要先全部上锡，然后放上去，电烙铁贴着焊盘加热。

如果不考虑美观，可以稍微掰出来一点点，然后进行焊接。还有个办法，就是焊接引脚出来。

当时我也焊接过这个背板，但是，没玩就出了。。。

mysoy · 发表于 2021-8-17 14:13:50

shko 发表于 2021-8-17 11:04
对这个脚不好焊，我把焊盘都整掉一个了，只能飞线，另外知道怎么加装电池吗？底座上去了，加了一个二极管但 ...

时间不是联网自动校时的吗?

WWWryi · 发表于 2021-8-18 13:16:10

电容直径是多少

bzyer · 发表于 2021-8-18 17:05:35

WWWryi 发表于 2021-8-18 13:16
电容直径是多少

25v 100uf 6.3x7.7，再大些应该也还可以
