关于我家云/粒子云的，OMV休眠掉盘需要正确硬改

ytm530

因为，我家云/粒子云的U般是通过USB转SATA的，所以板子中的12VMOS芯片休眠后无法一下子激活，5VMOS芯片正常，所以很多固态硬盘不会掉盘的原因，而机械硬盘就会掉盘是因为12V供电是供给马达的，如果这个供电没法焕醒就就掉盘，我这里建议大家直接跳线处理，一般硬盘的12V因是为马达供电的 ，和快慢速 无其他逻辑 硬盘的逻辑供电焕醒是5V，休眠是由硬盘的芯片控制马达的工作，所以改后不影响休眠，改后一切功能给正常，也不用改软件的，因为改软件，会产生燥音，又不省电，又对硬盘的寿命影响，这里这样硬改，后是因为我总结了，SSD无掉盘的原因而去改的。这里是直接12V供电，不经12V控制芯片。由硬盘的芯片控制马达和磁头，这样就不会掉盘。2.5寸小硬盘或SSD固态只有5V供电的，不用改也能正常不掉盘

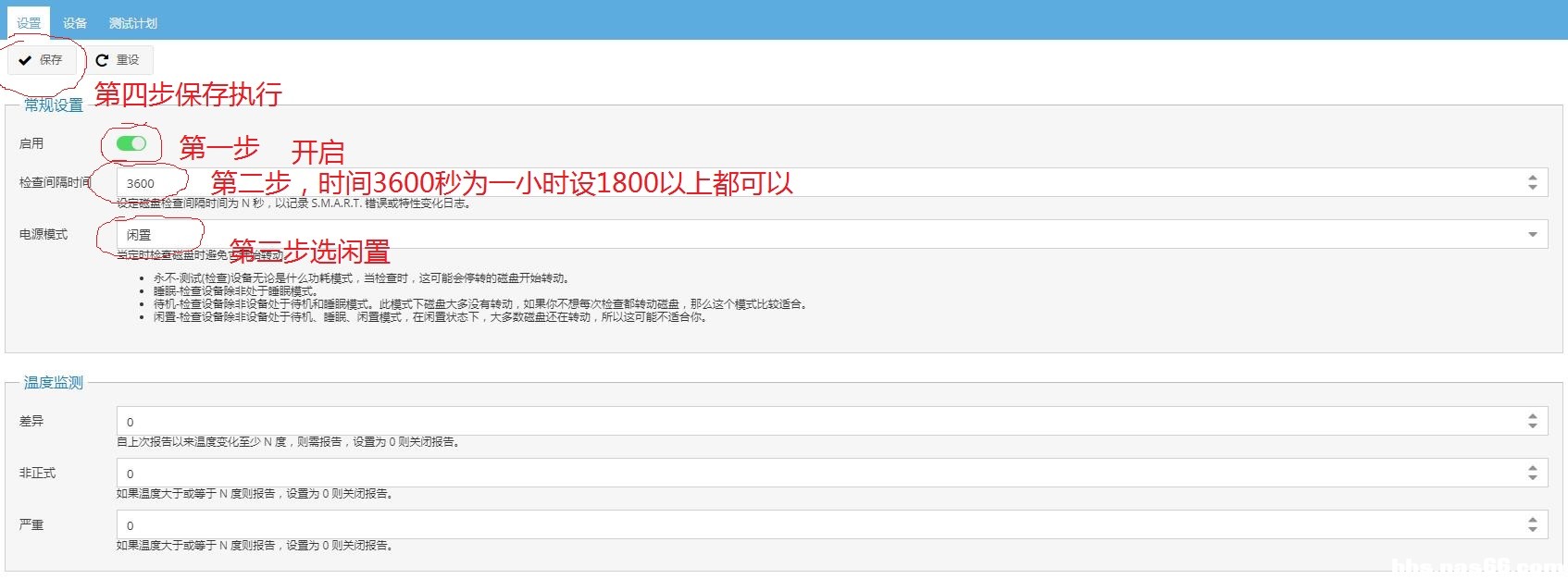

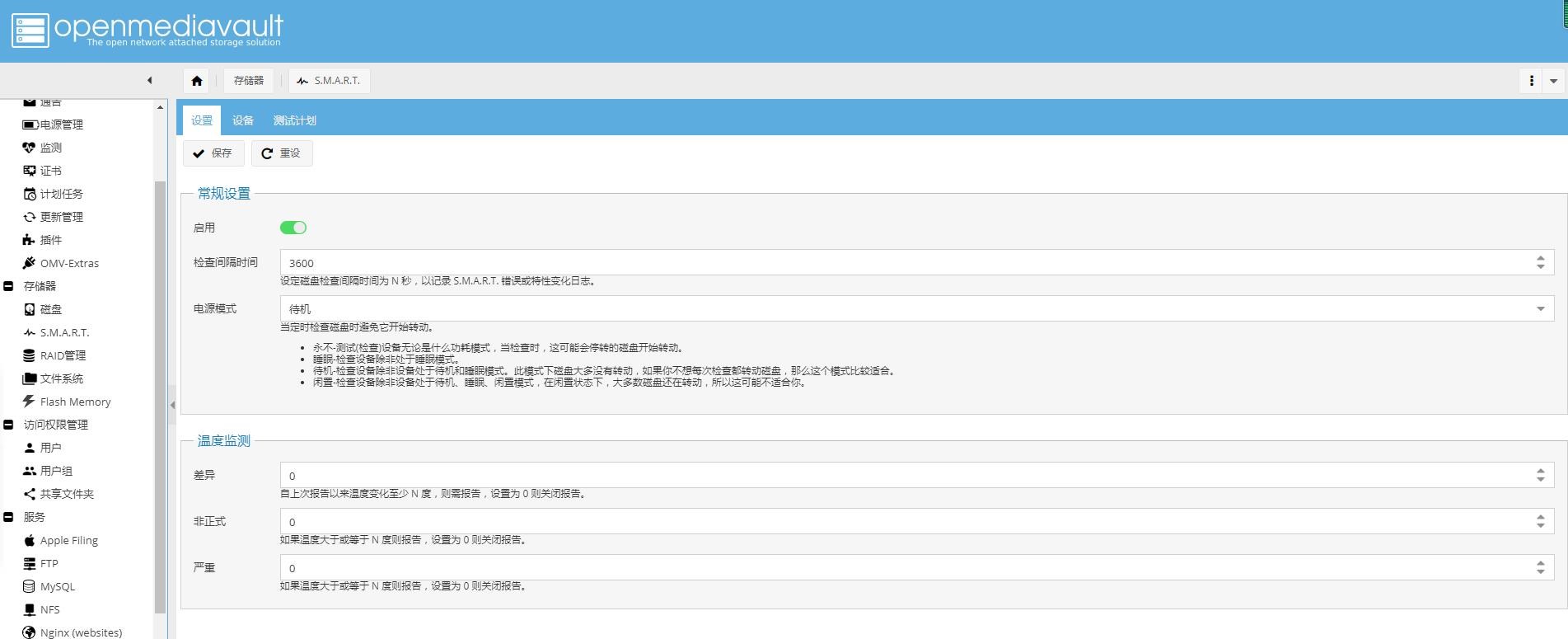

还需要设置一下SMART会定时检查硬盘在不在线

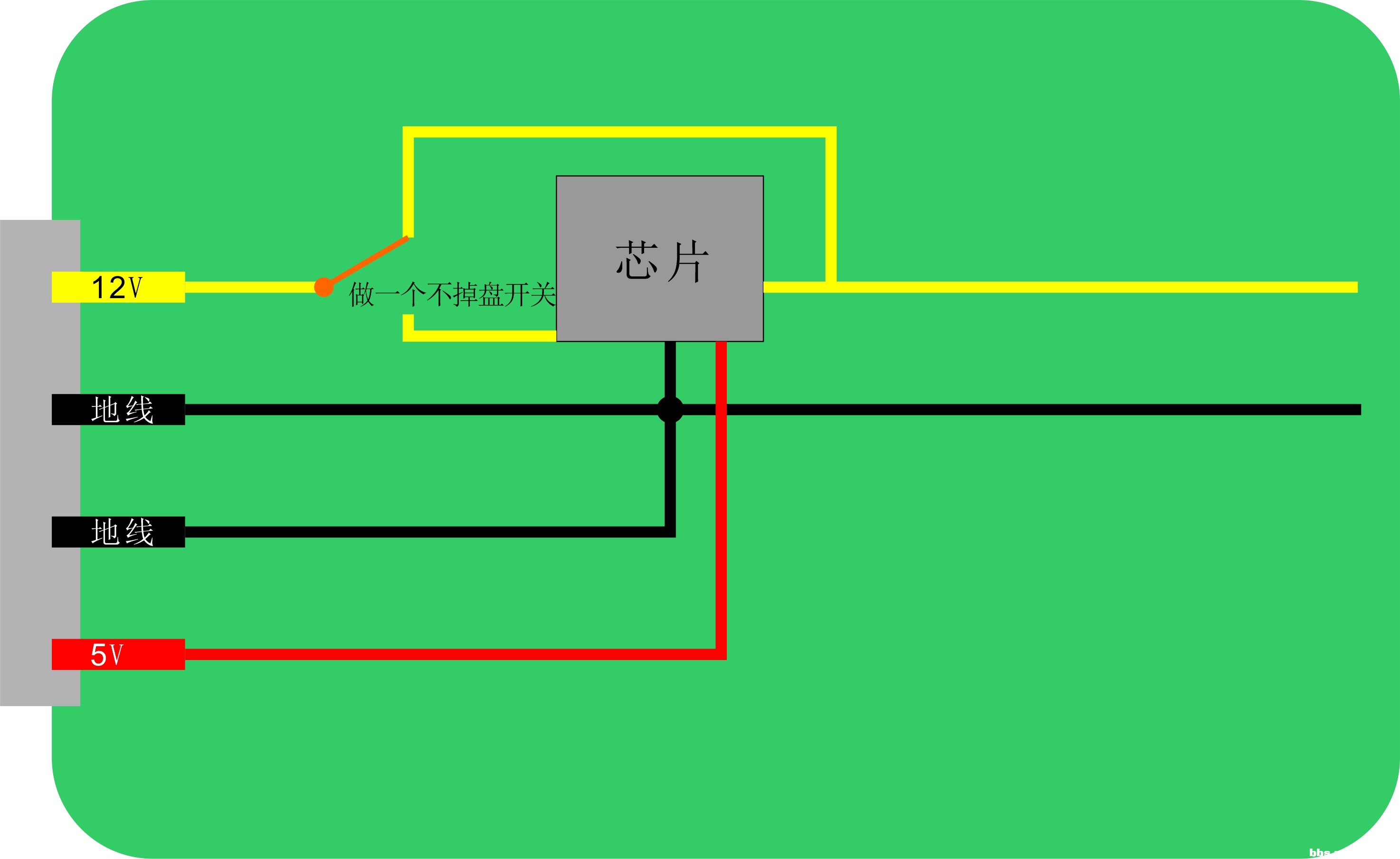

改装电路图

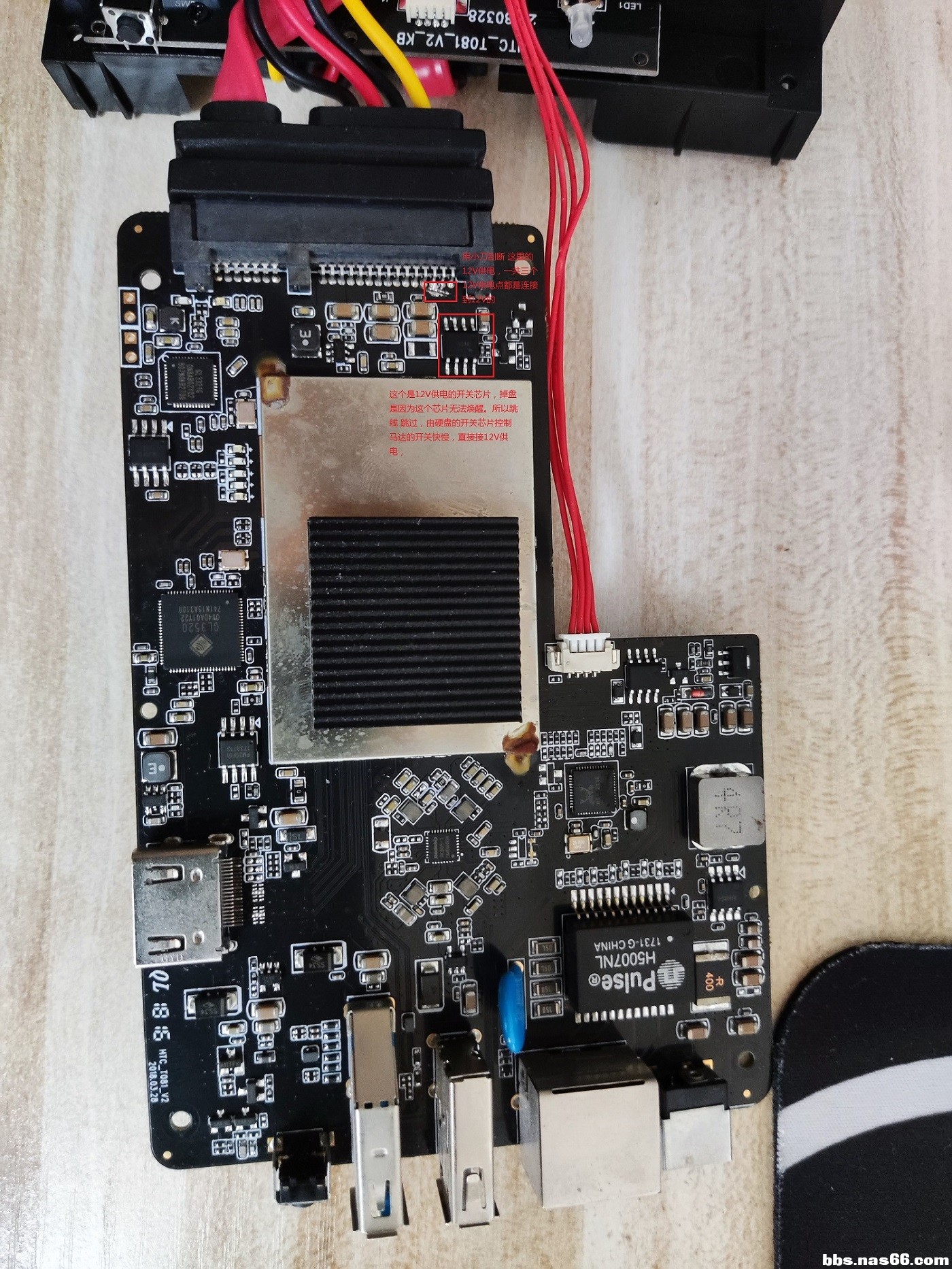

拆机我家云硬改

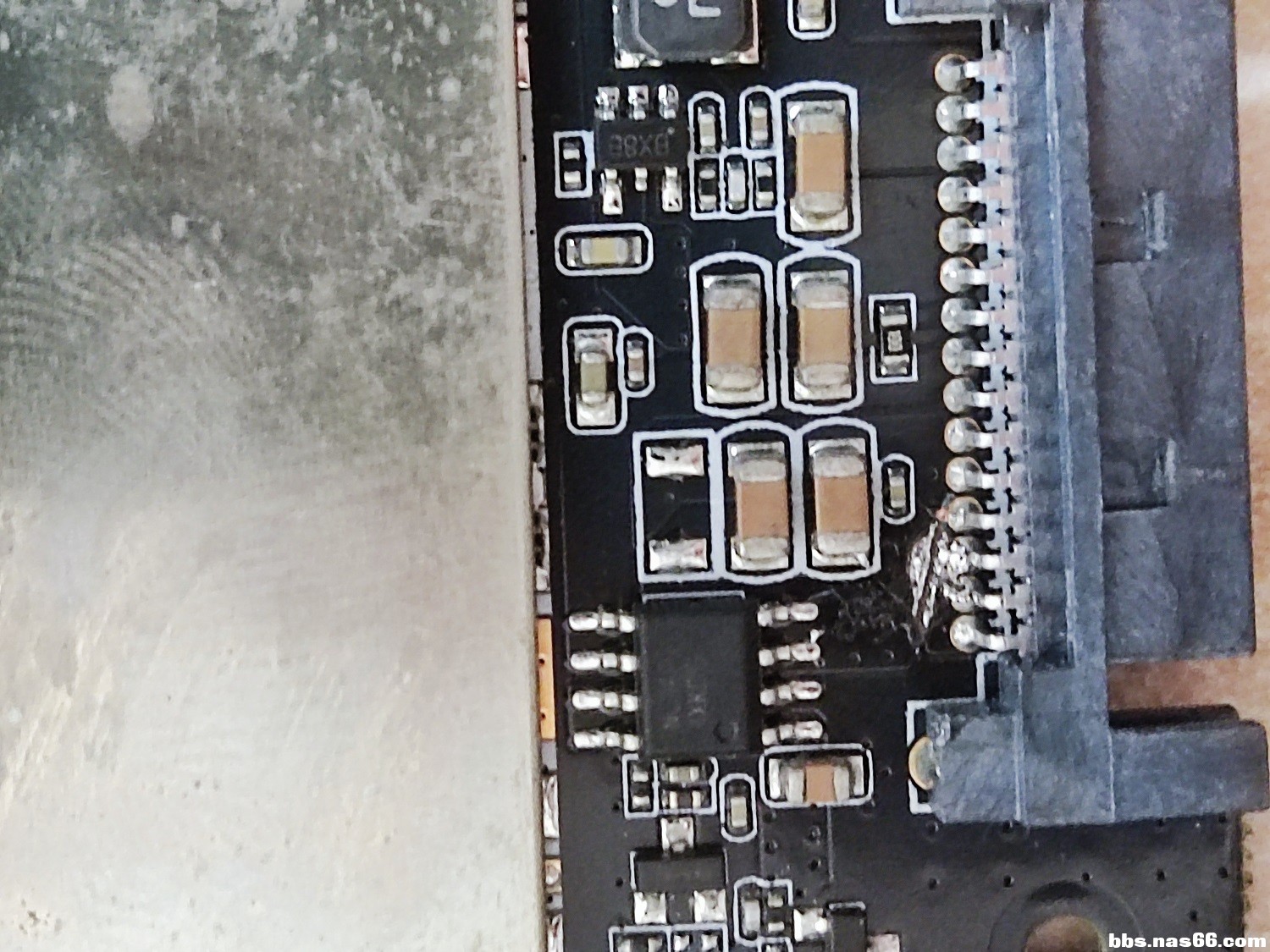

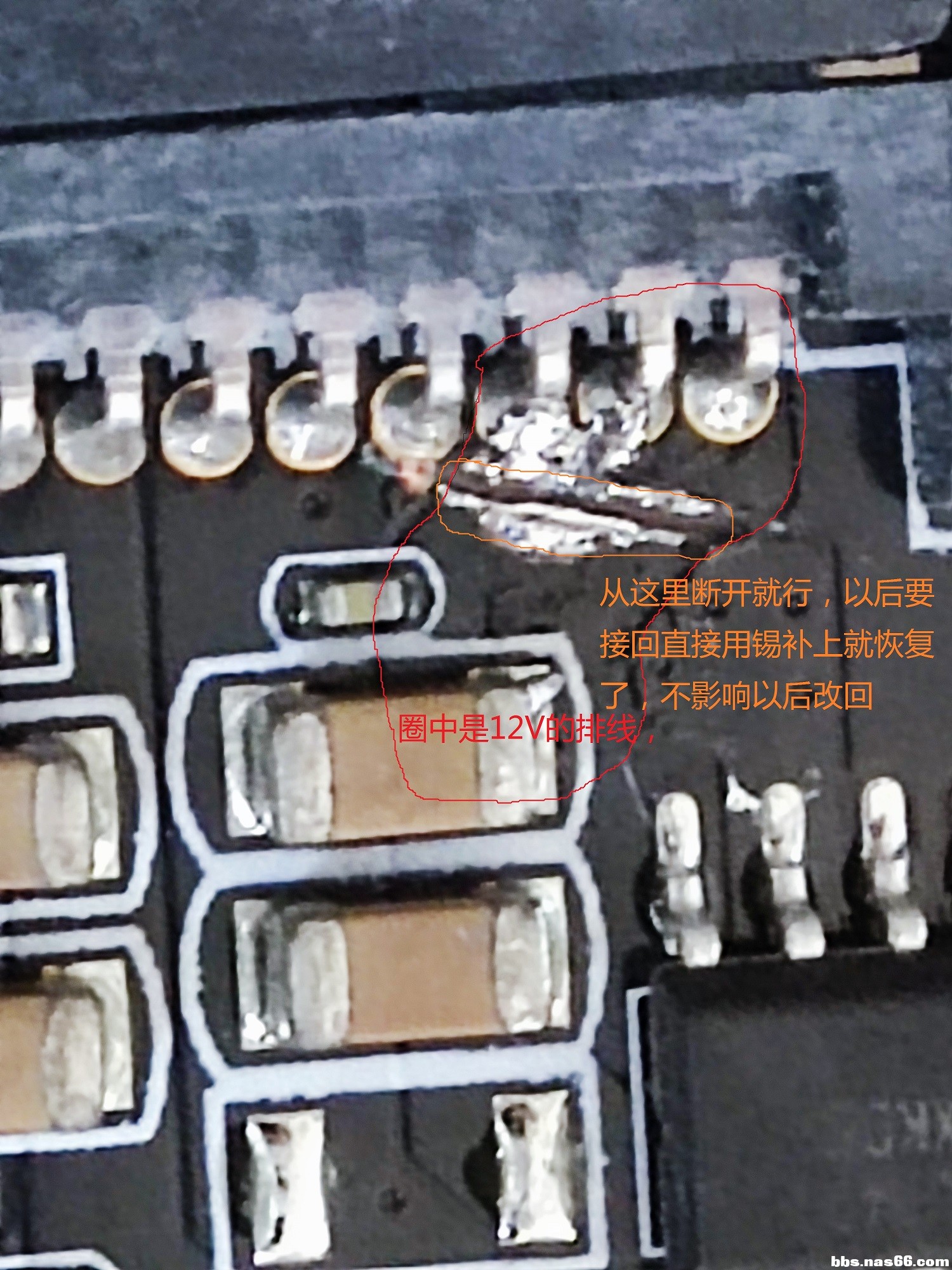

我家云硬改电路板

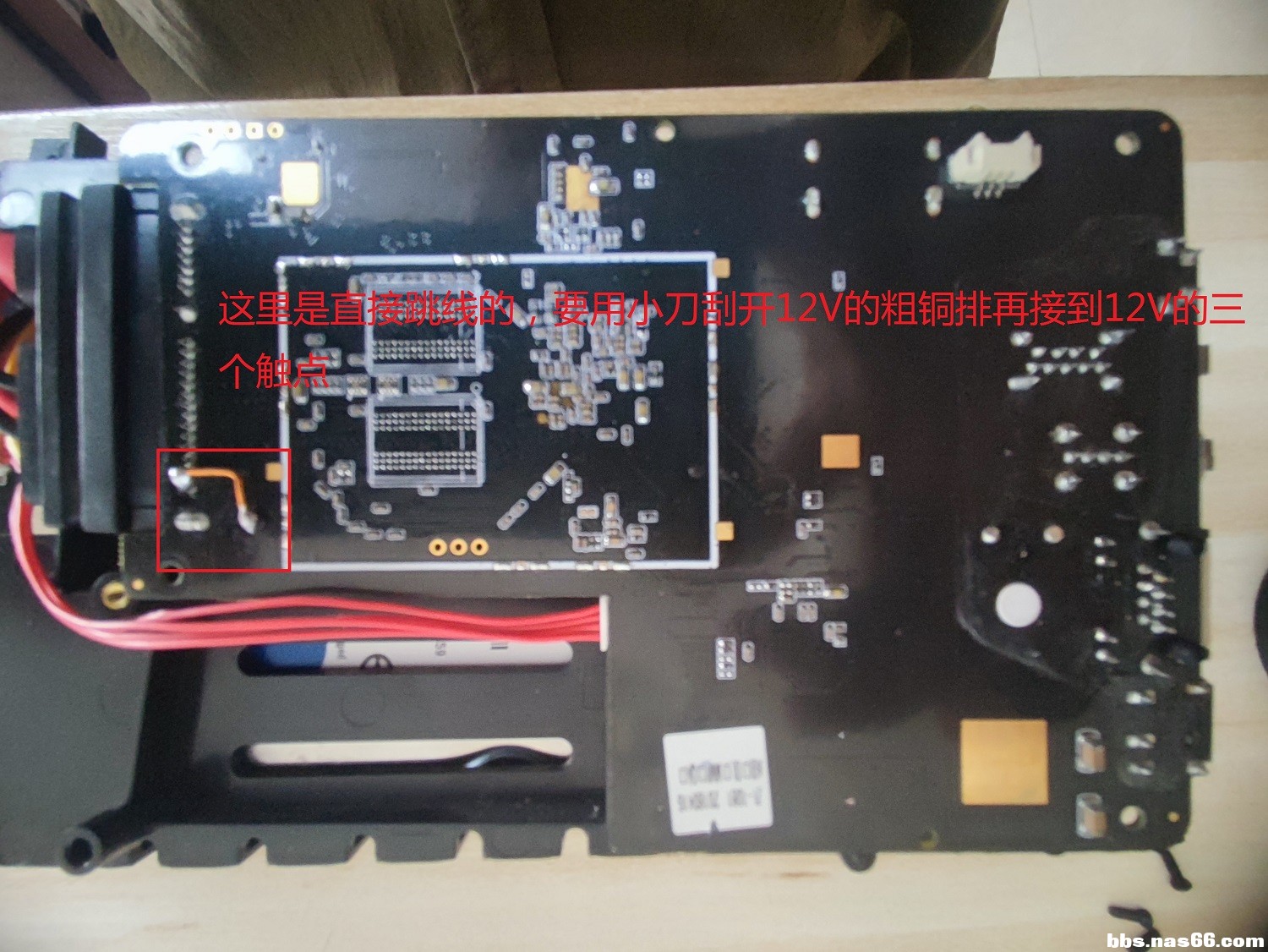

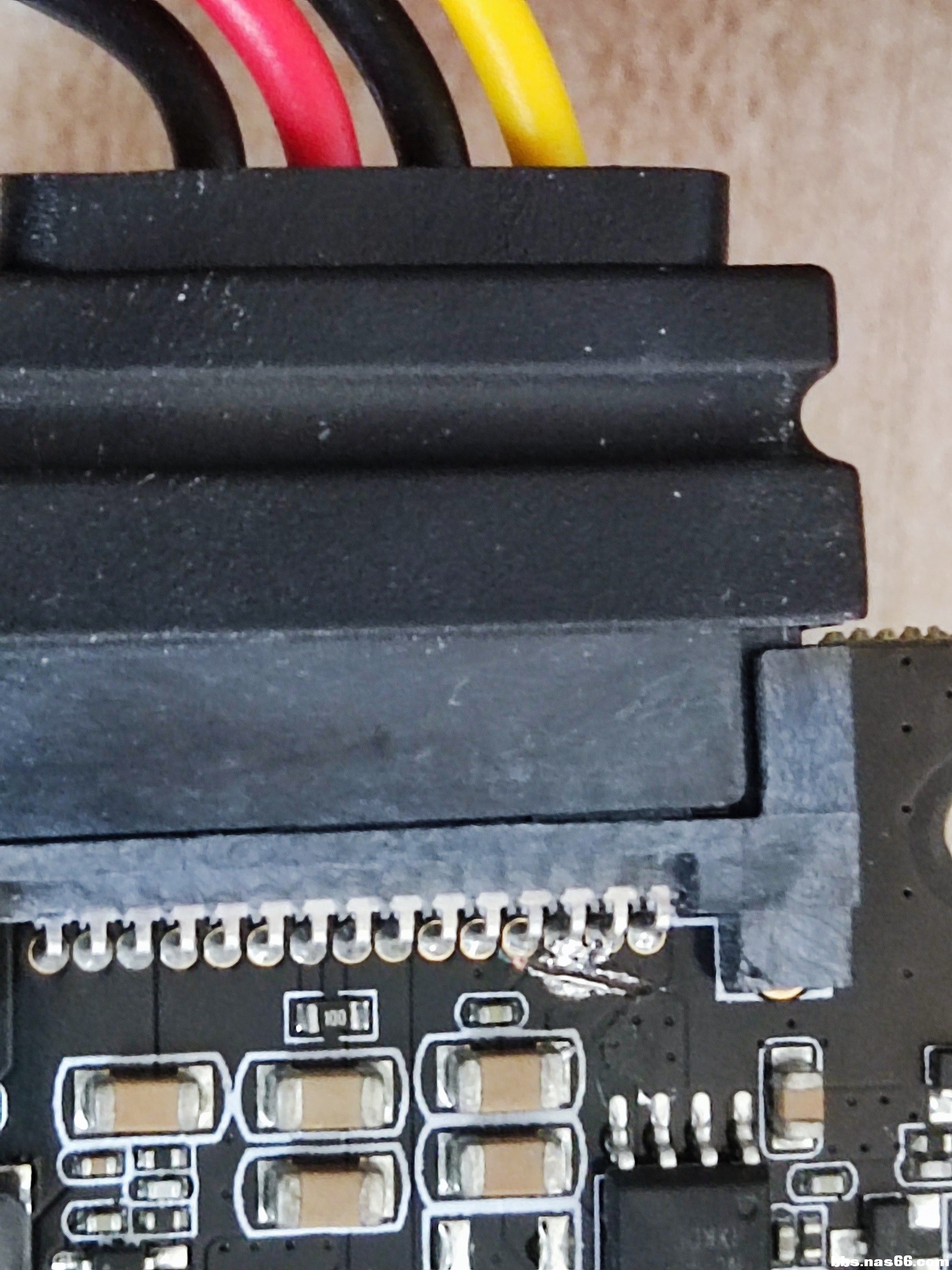

我家云硬改电路板

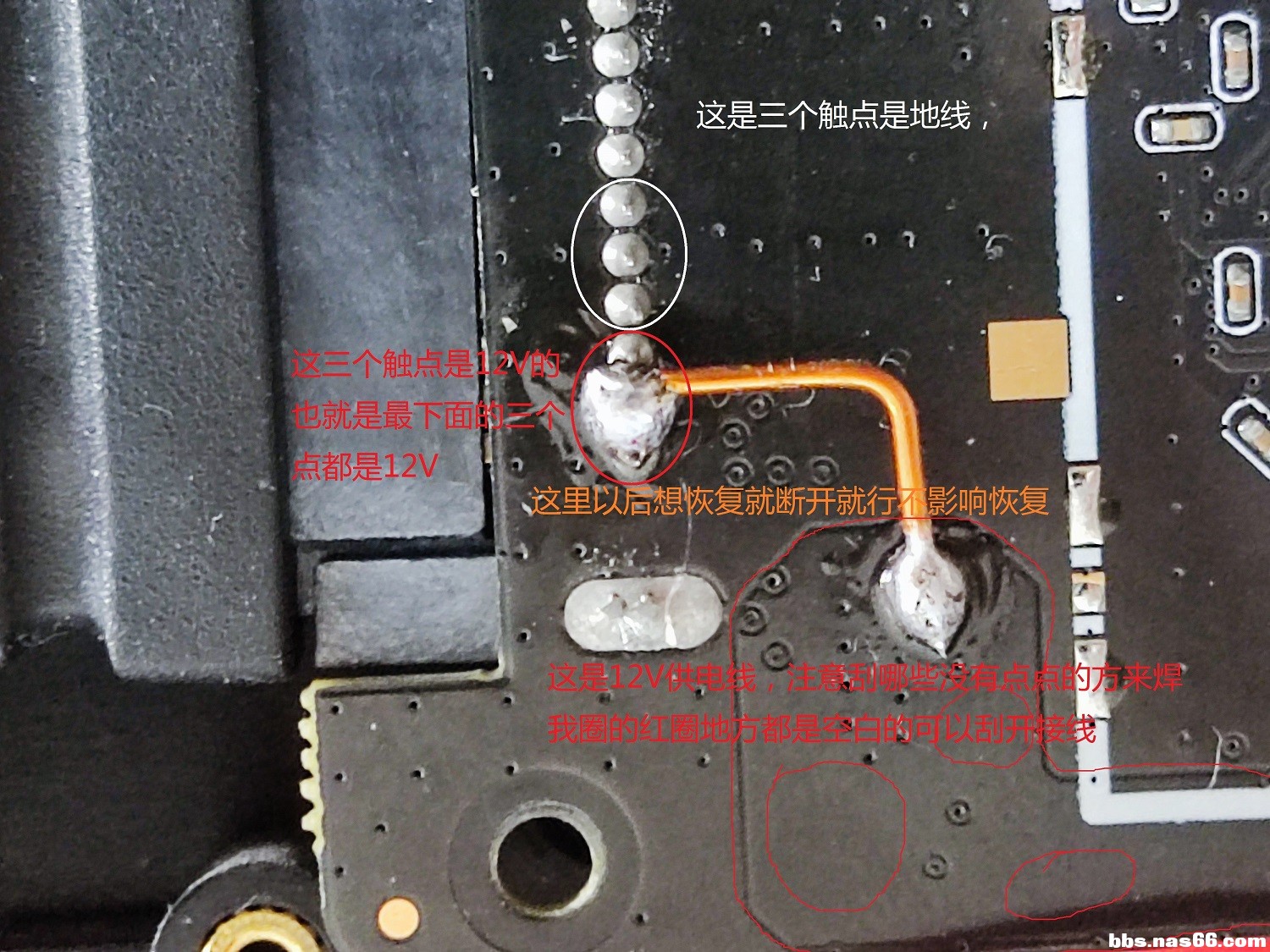

我家云硬改电路板

我家云硬改电路板

再刷Ride_Wind 大师的固件天翼云：https://cloud.189.cn/t/2iQ7VbvyaYrm（访问码：9373）

root密码1234openmediavault用户名:admin密码penmediavault是由大师提供的

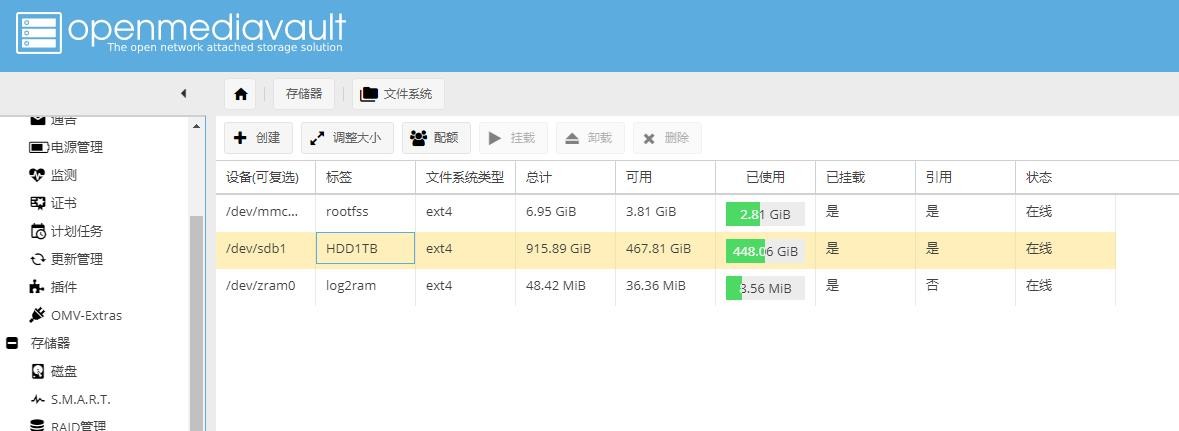

大师贴子https://bbs.nasdiyer.com/thread-5554-1-1.html长时间不用，需要手动挂载一下

cxhfinal

不割线，直接飞线行不？即2路12V同时供给硬盘。

QQ66566

cxhfinal 发表于 2022-4-23 17:17
不割线，直接飞线行不？即2路12V同时供给硬盘。

理论上可以。

QQ66566

我看了一下帖子，我给翻译一下。5V 和12V都是由MOS管控制的。12V提供给电机。（3.5寸硬盘和2.5寸企业级硬盘需要12V，2.5寸硬盘不需要12V）唤醒时候，12V不会立即给电，这就掉盘了。解决办法就是不让12V掉。一直给着。这就可以了。休眠依靠的是逻辑控制。关于12V是否需不需要割线，理论上就是mos管的S极和D极，其实找到这个MOS管，直接短接这两个极就可以了。

ytm530

cxhfinal 发表于 2022-4-23 17:17
不割线，直接飞线行不？即2路12V同时供给硬盘。

最好是割线，独立供电，我怕双路供电，损坏以前的供电电路，我芯片，我就断开，这样安全一点，到时想改回来再从新焊上

ytm530

QQ66566 发表于 2022-4-23 22:17
我看了一下帖子，我给翻译一下。5V 和12V都是由MOS管控制的。12V提供给电机。（3.5寸硬盘和2.5寸企业级硬盘 ...

这样给的12V电，不影响硬盘休眠，因为硬盘内就是控制作开关供电的，所以改后好用，马达的转速不受影响

sadfun

路过~看看~

ytm530

硬盘休眠时也不掉盘了，自动休眠时超静音，读写数据时，硬盘马达开始工作，

QQ66566

ytm530 发表于 2022-4-24 10:24
最好是割线，独立供电，我怕双路供电，损坏以前的供电电路，我芯片，我就断开，这样安全一点，到时想改回 ...

不会，电流走最小阻抗路径，MOS就不通了。初中物理之电阻并联。
