星际魔盒&timebookJ4125改2盘位~4盘位

    时光机矿机timebook主板J4125，尺寸11x12cm，配星际魔盒。将不定期更新折腾过程。


魔改定型结果在第9楼，2~8楼为过程。

主板到手后改成了亚克力软路由，问题是我已经有N1了。看原主板配置是不是很有想象力？再配合魔盒外壳？

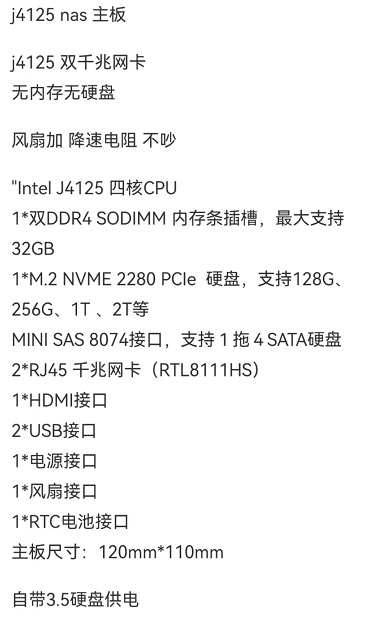

下图配置来自某市场

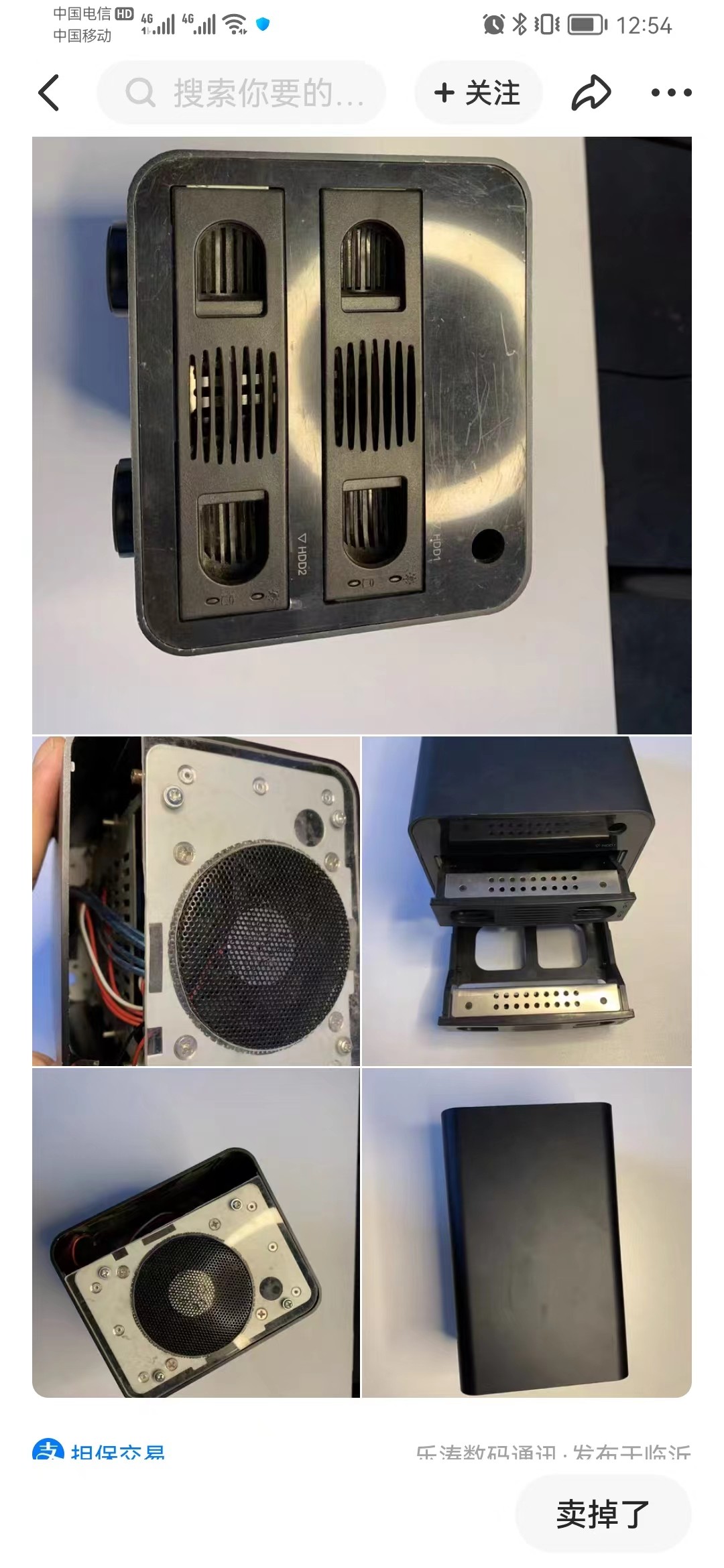

闲鱼下单100买了魔盒外壳。原图是这样的

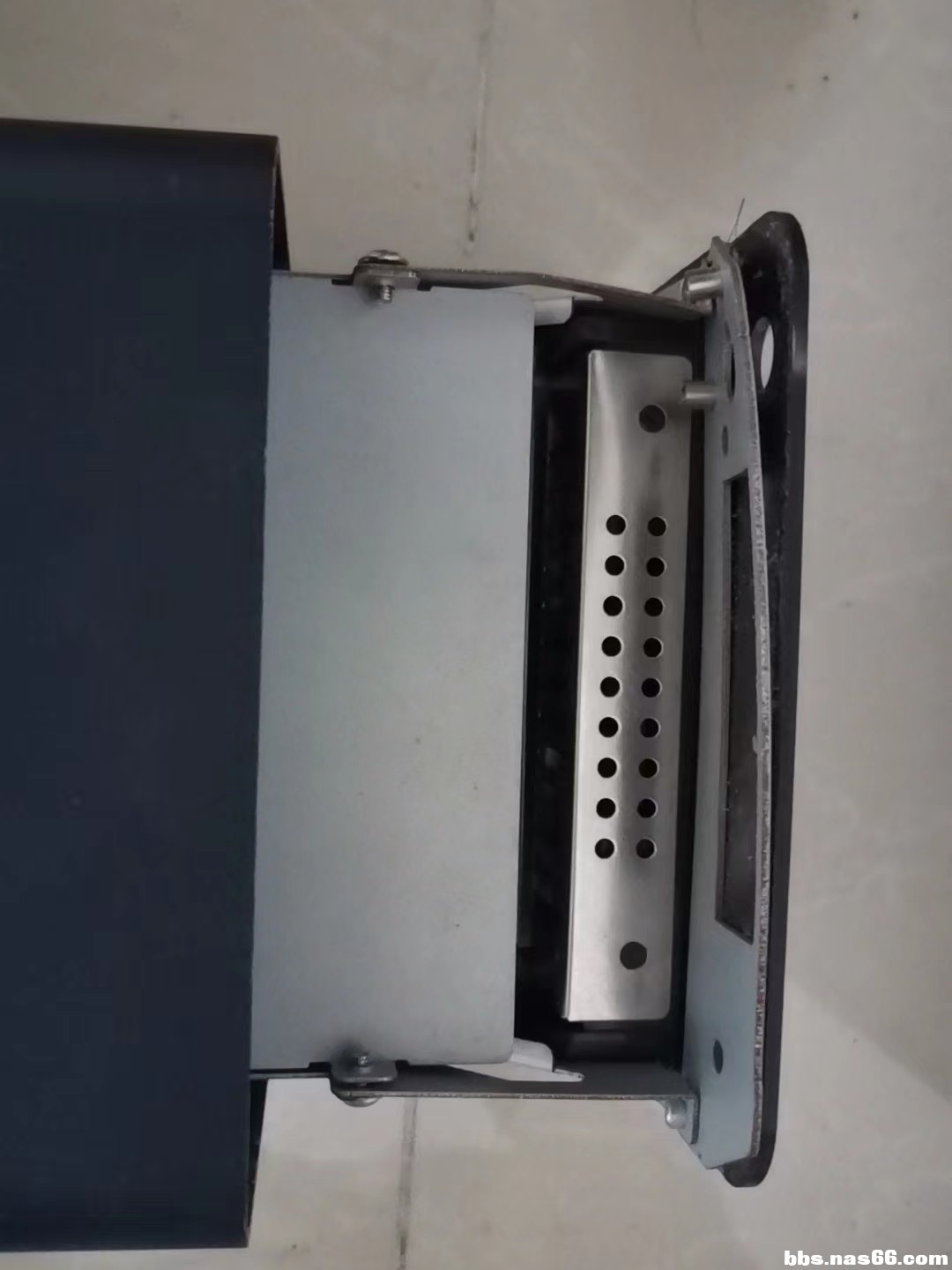

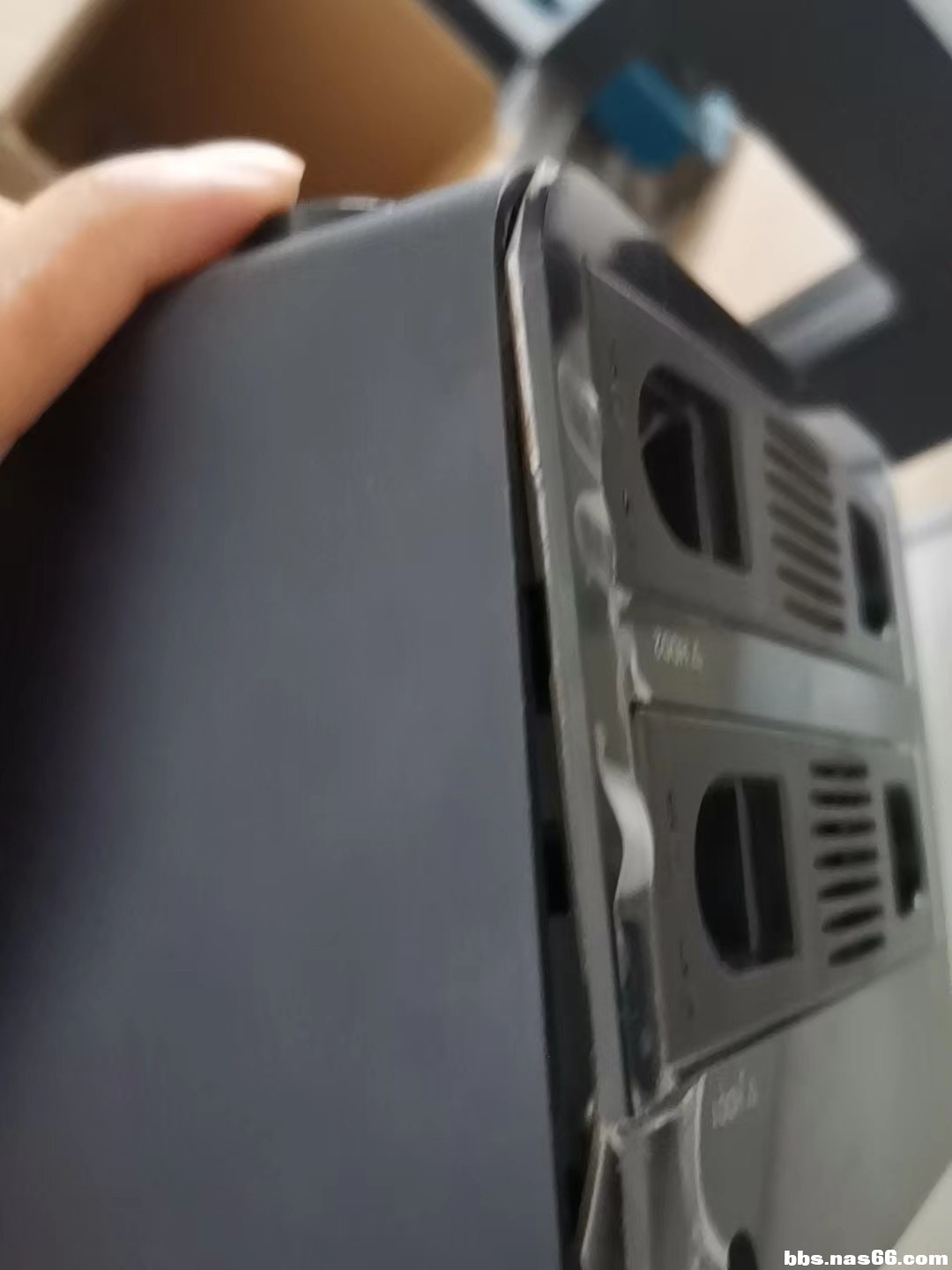

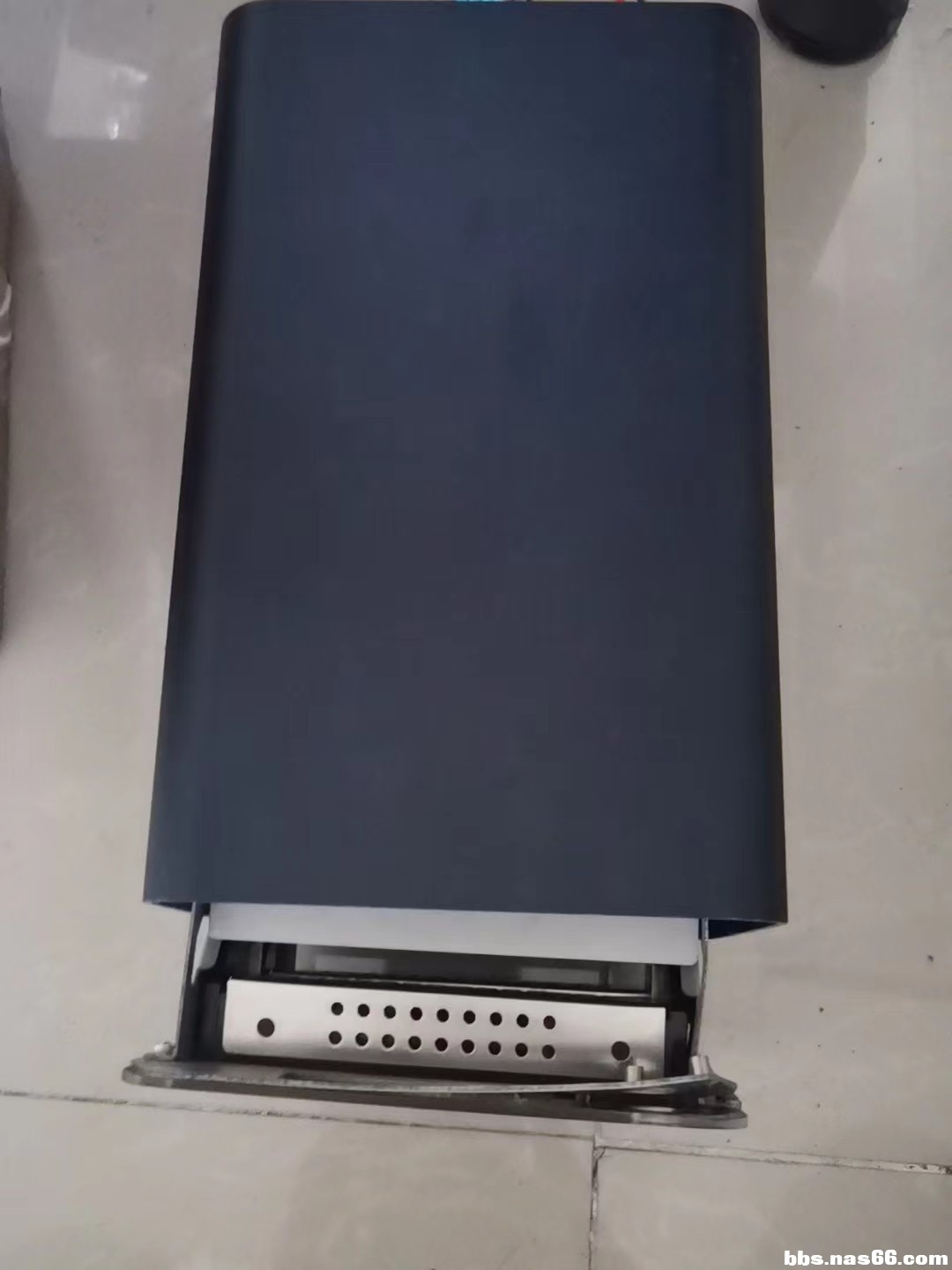

到手货是这样的

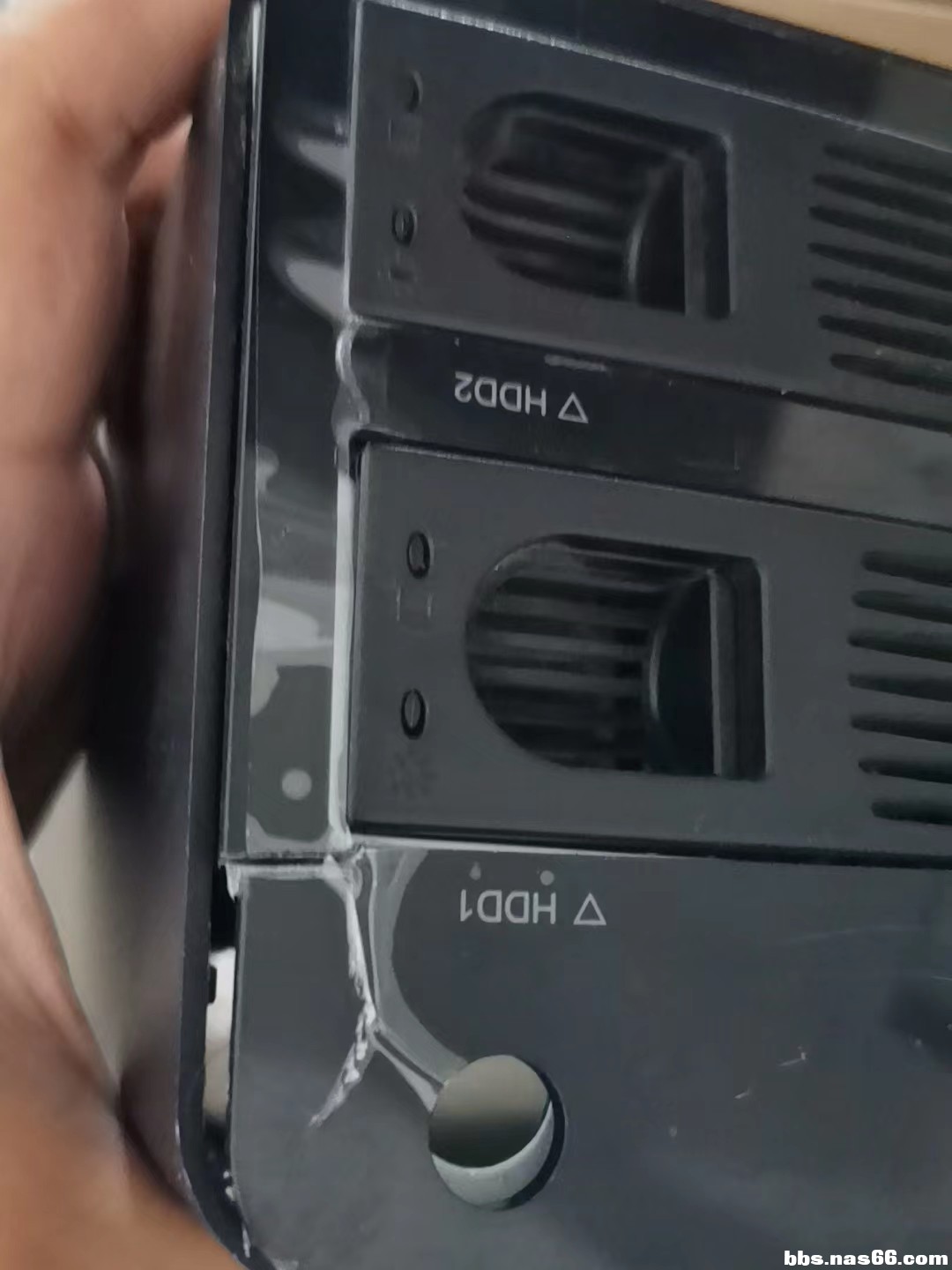

出师不利，卖家后盖没拧螺丝，被快递搞残了。退了20元意思下，我只能开始艰苦复原工作了。

这个板在张大妈家有 退休的奥特曼 改装亚克力外壳的教程，成品很小巧。话说，外壳变形严重，经过敲敲打打，凑合能装进去了。
改装目标如下：

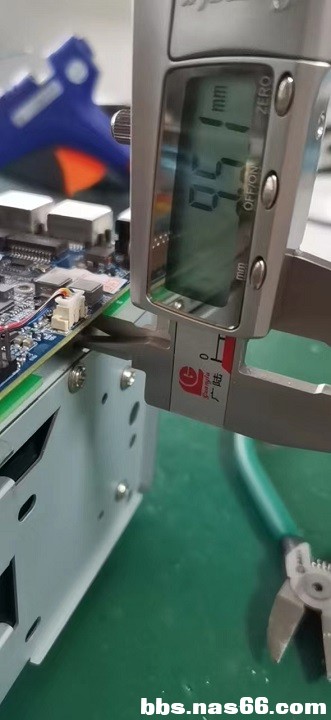

1、J4125线路板和魔盒的安装孔位不一致，需要加转接支架或者对底下的原支架暴力开孔，我选择做转接支架。
2、改双盘位，能直接借用原一代魔盒的硬盘背板。
3、后壳IO背板要改，打算用黑色PCB板。

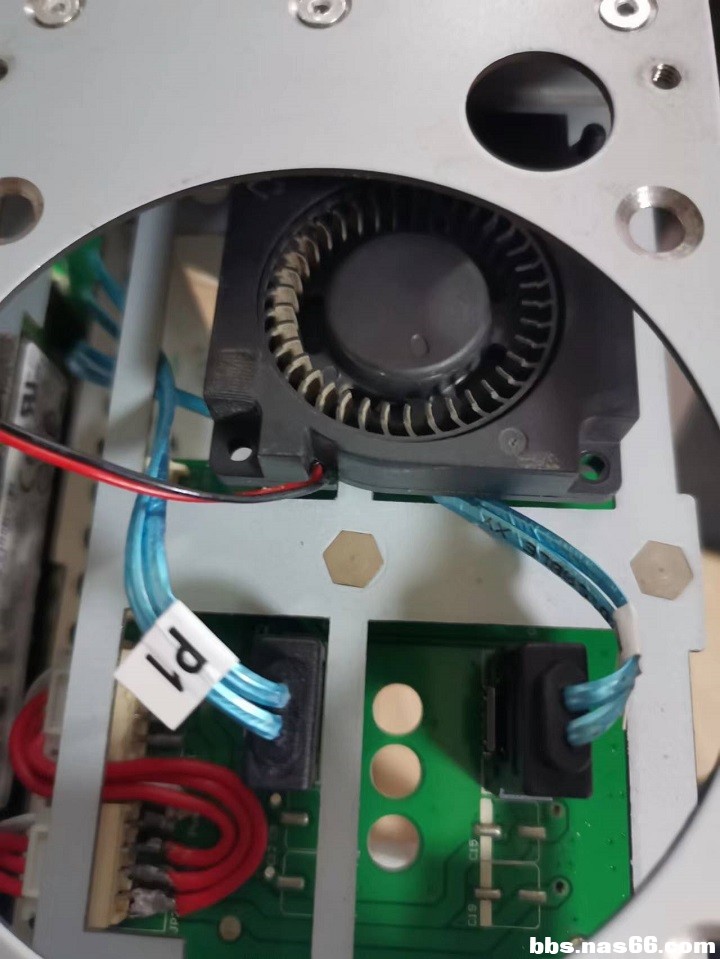

4、风扇可选择魔盒的风扇，也可用timebook自带的风扇，但是要加转接支架。

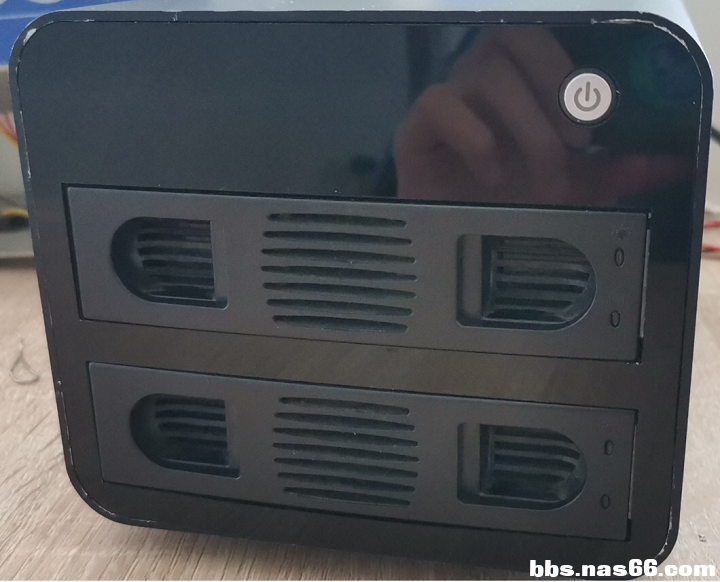

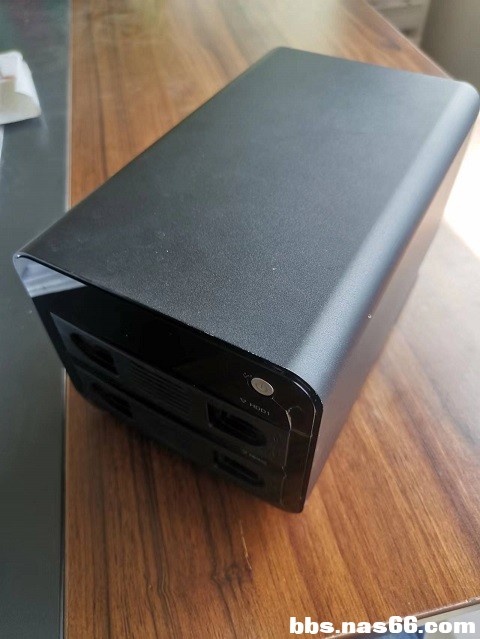

5、前面板也要换掉，裂了，打算PC或PVC或PE重新做个面贴。
6、现有2个闲置3.5硬盘，将来再考虑改4盘位，论坛有现成的教程。

开干。。。

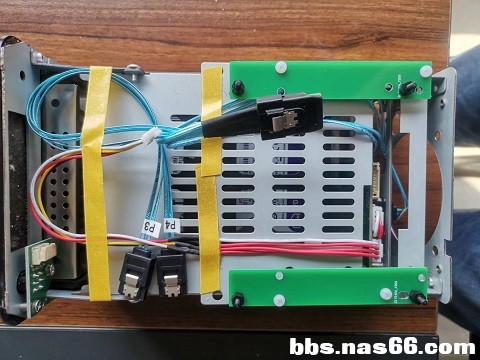

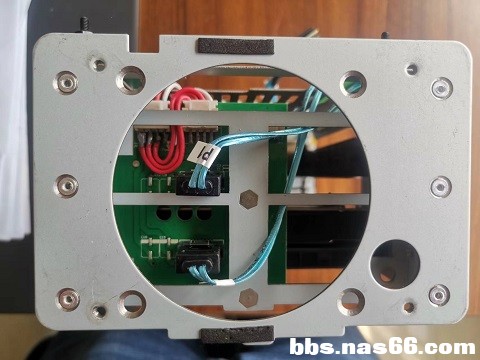

问题来了，魔盒硬盘背板的sata线肯定会和风扇干涉，要加弯头。J4125主板自带的8087正向线太长太粗了。要换掉。

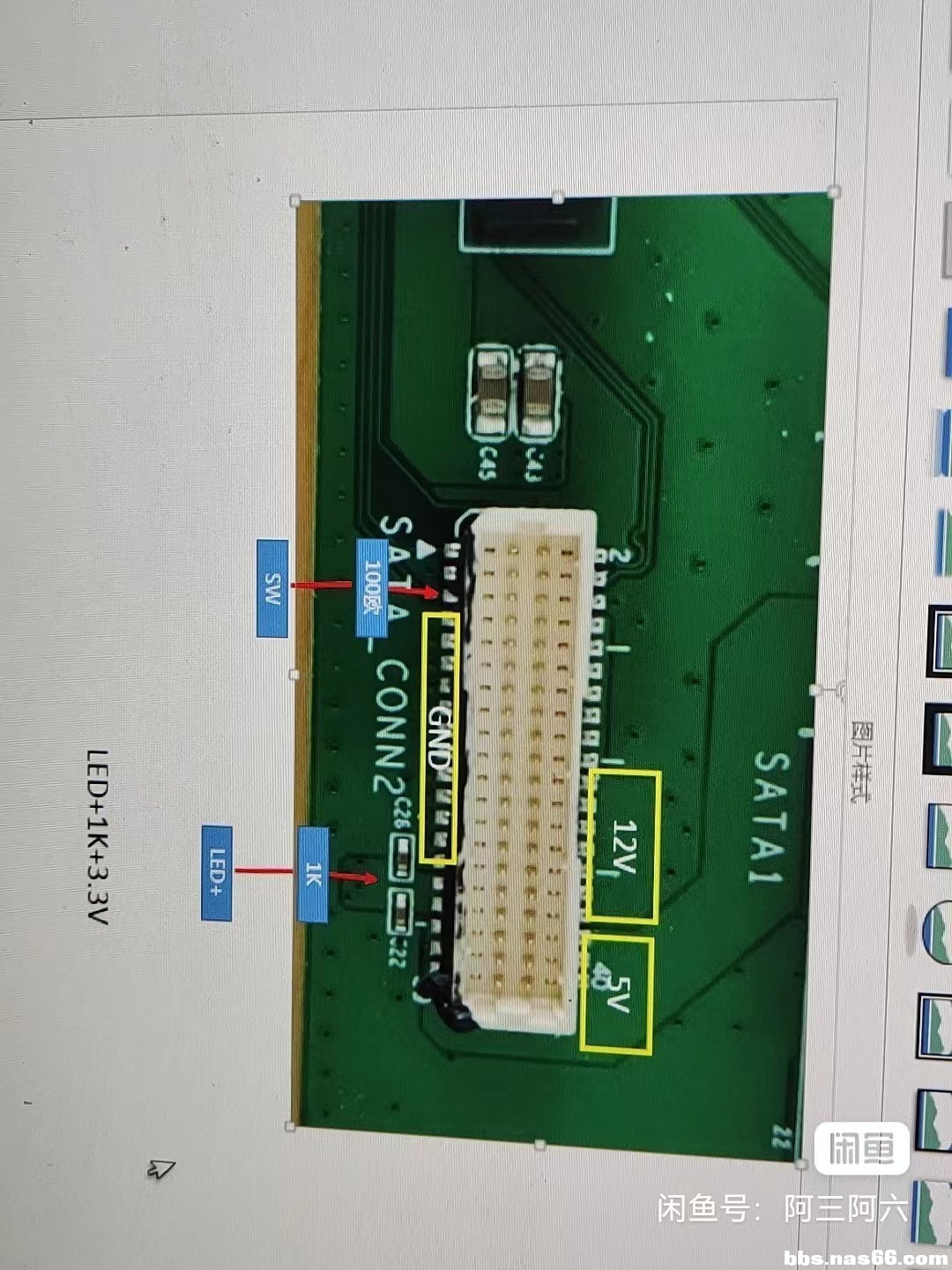

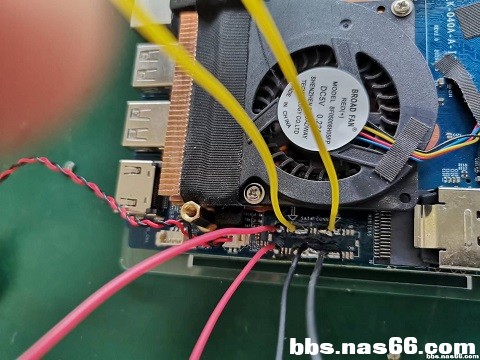

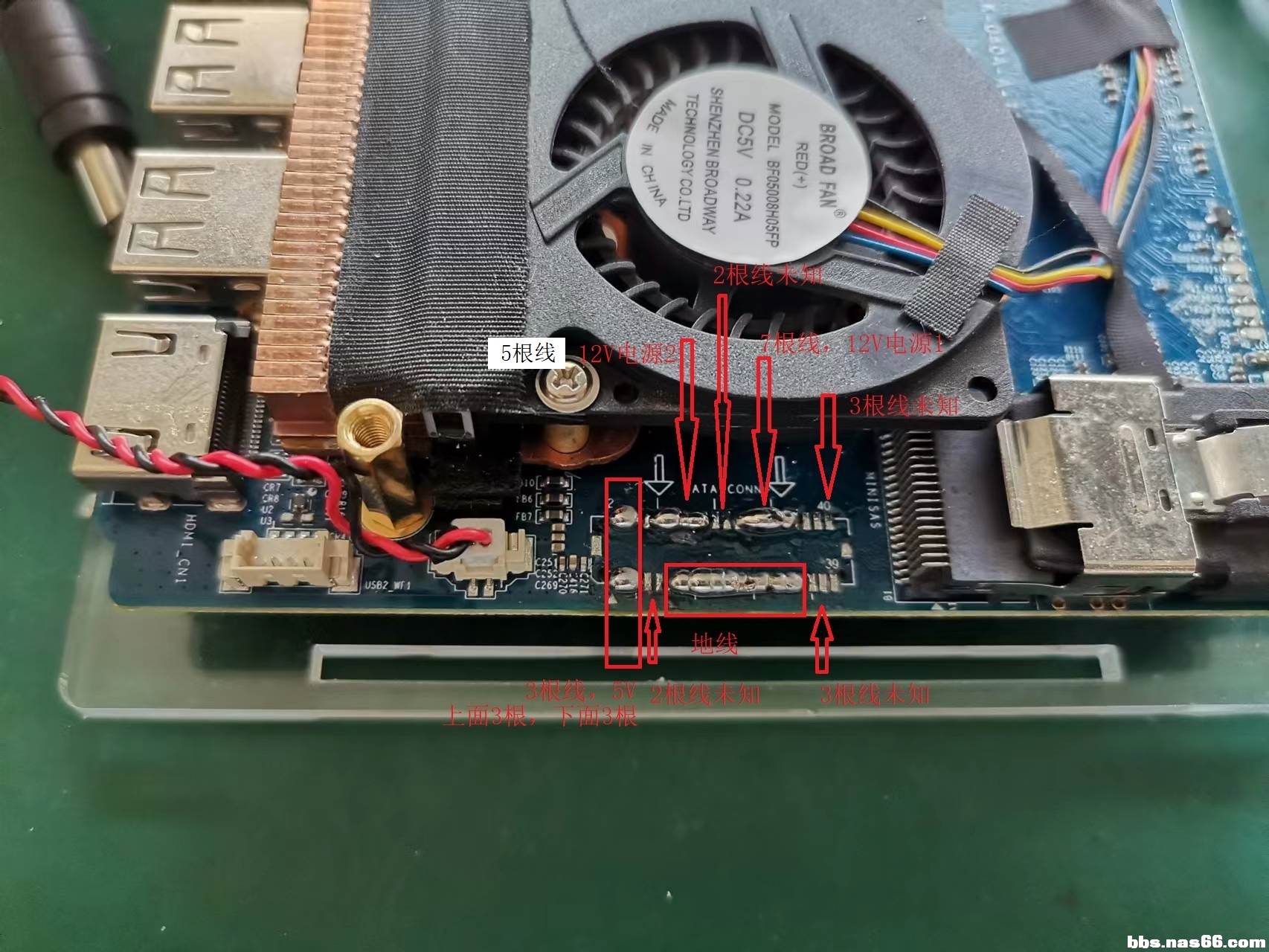

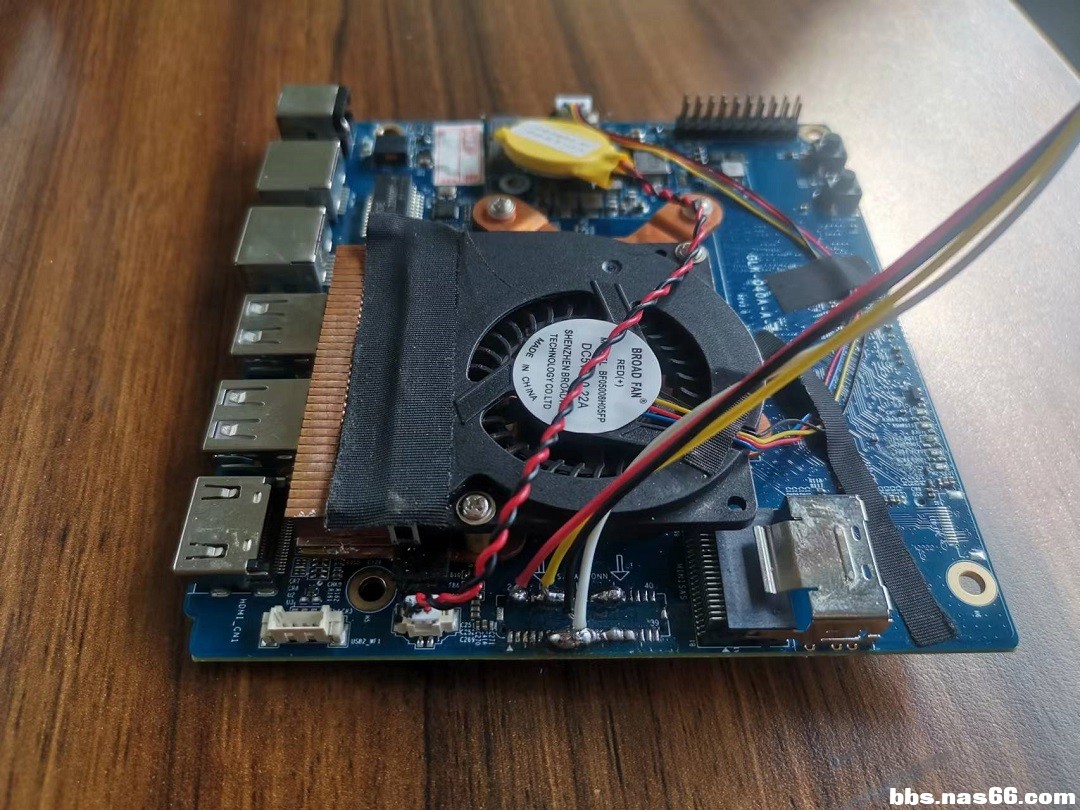

这里介绍下接线定义：

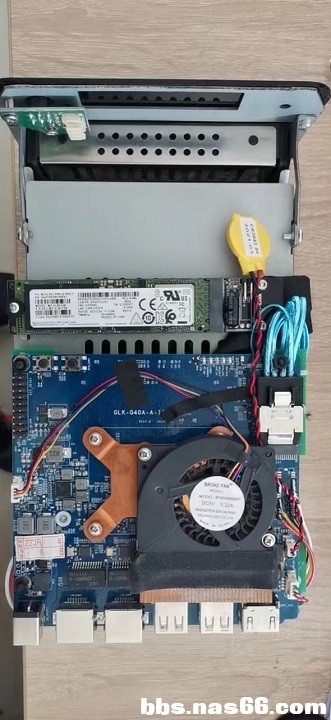

接下来是安装过程。
先列举几个问题：

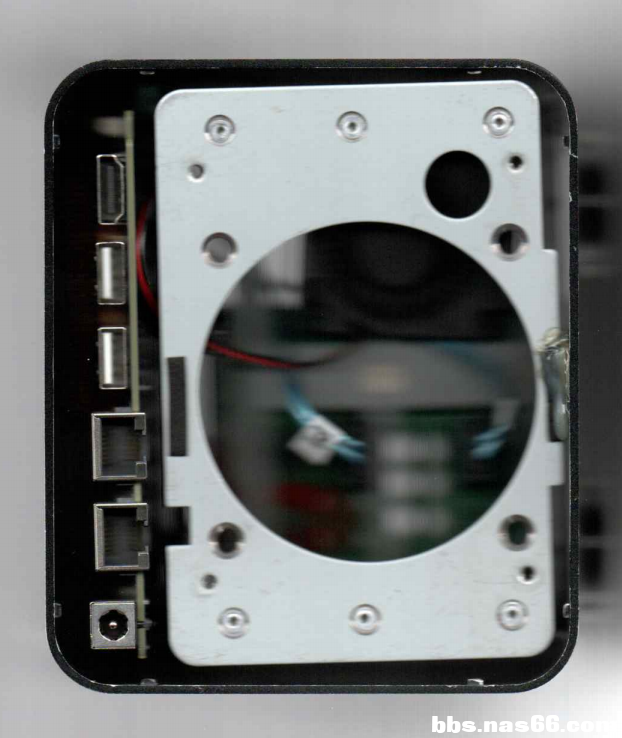

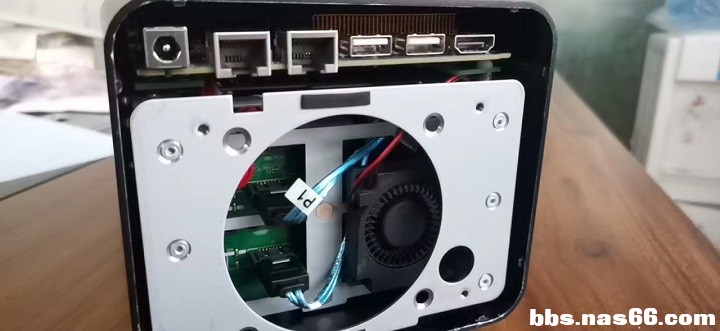

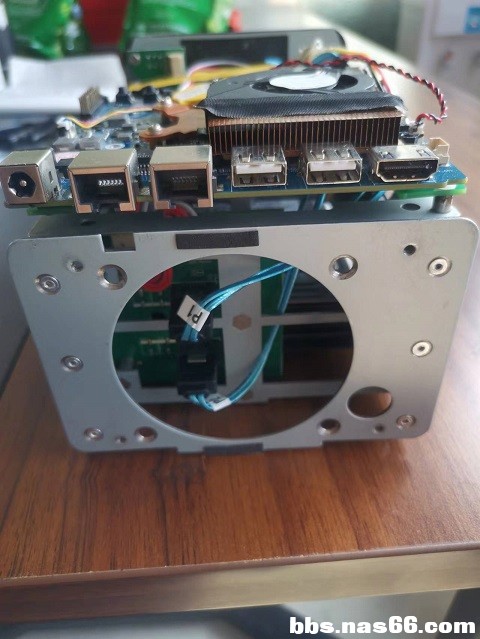

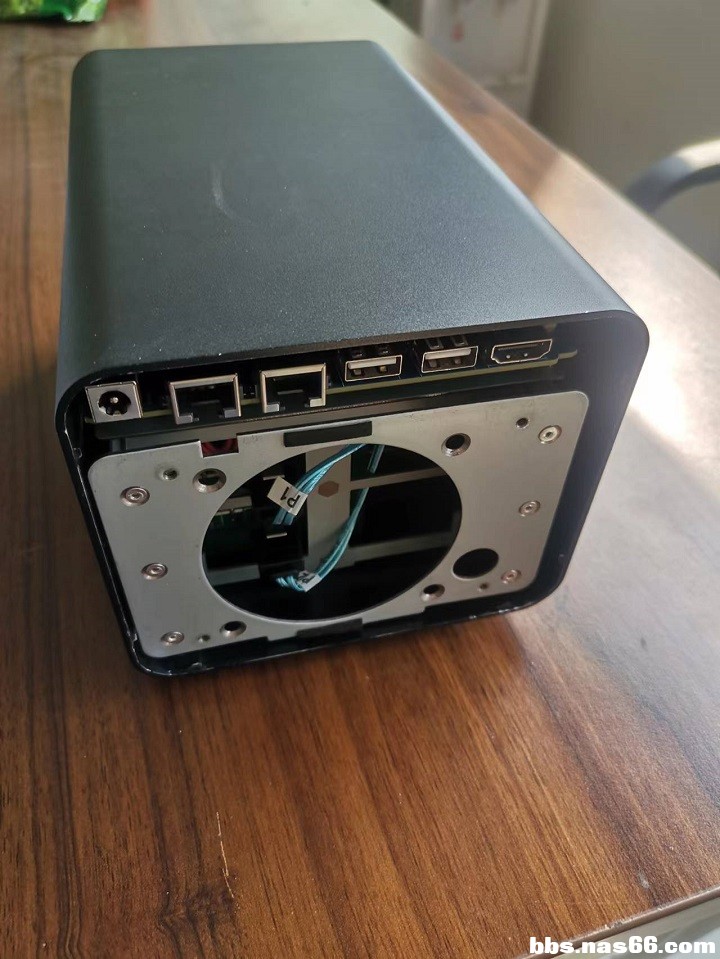

1、IO出口太深入机壳了，安装转接板要再改1个版本。实现网口与后壳背板对齐。
2、我不愿意打孔，用了转接板的方式，结果主板的风扇和机壳很近。如果用打孔的方式，留出的余量也不大，现在是底下安装内存的位置和底下金属支架约有2mm的距离。CPU散热还是感觉有问题，将来是不是考虑用散热器？

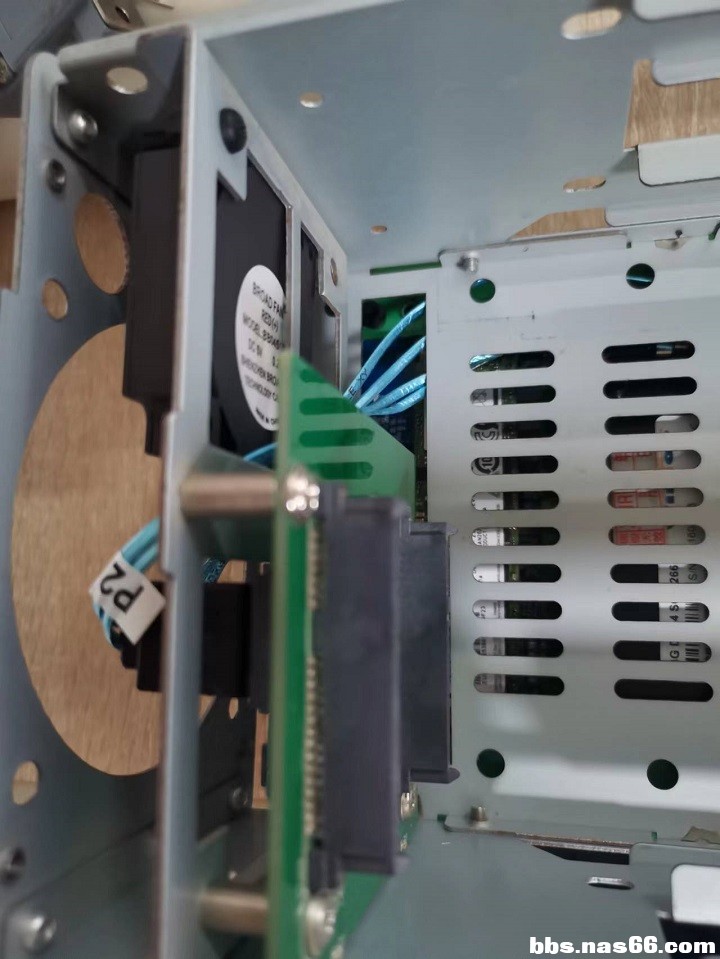

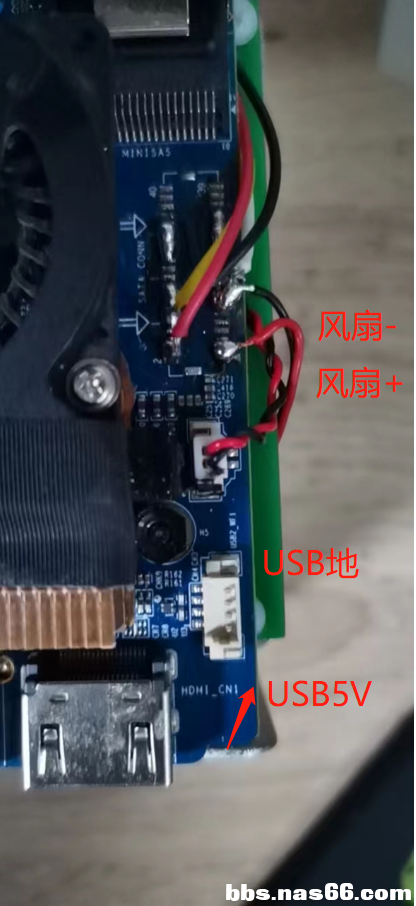

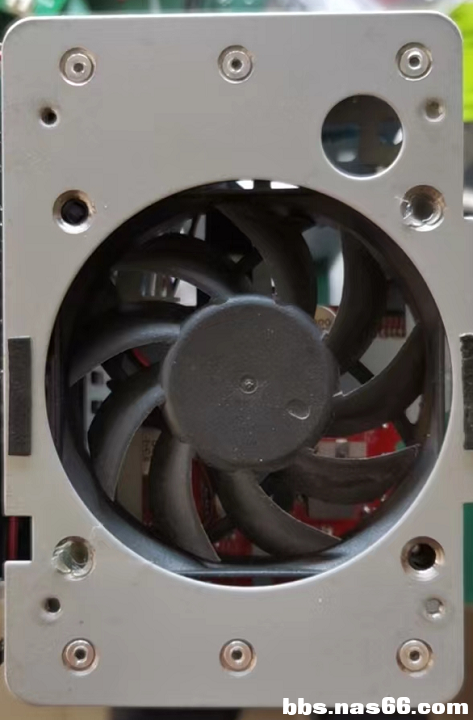

3、硬盘散热风扇和sata线安装干涉了，暴风魔盒的风扇用不了。再买根弯头线，引出来和8087的输出线对接，也能保留原暴风魔盒70*70的风扇。仔细看了下，时光机的风扇勉强也能装，要装在侧边，就是风道不太科学。
4、开关不打算接了，bios设置了上电自启动。
5、发现将来4盘位做起来似乎更简单，3.5转2.54双盘位的软驱是固定安装的，硬盘背板都可以不用了，电源和sata数据线直接接上就可以了，是不是这样？
6、后盖要等主板完全安装好后，再设计。
待续。。。

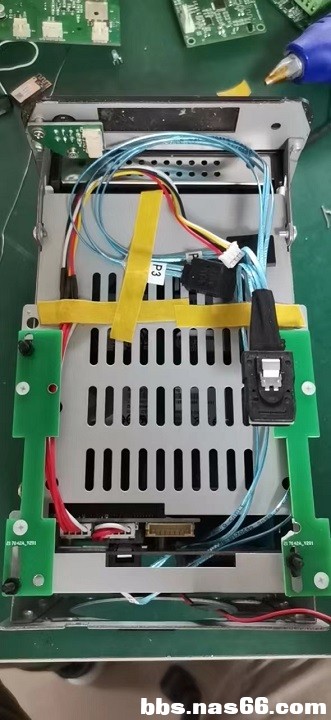

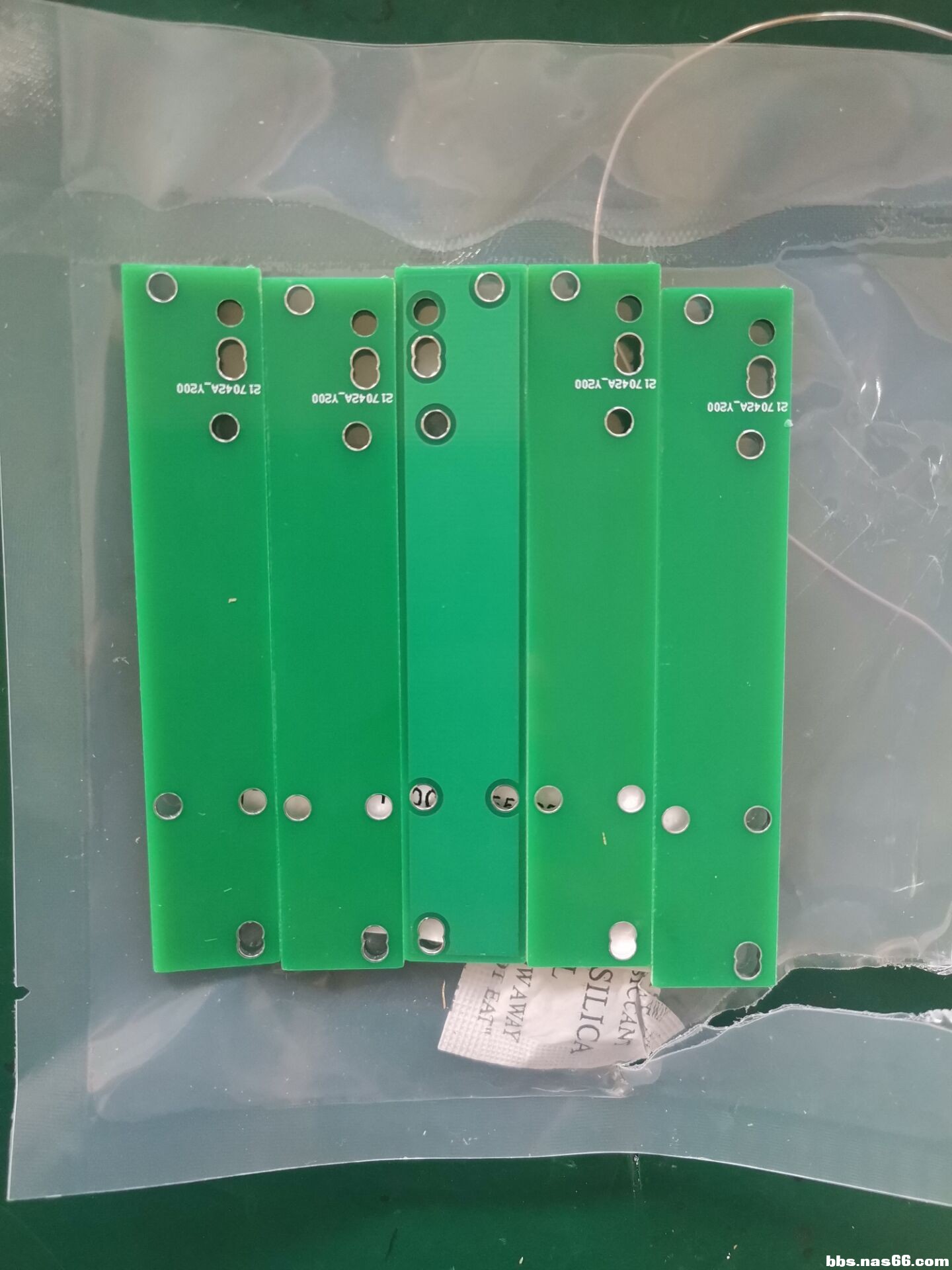

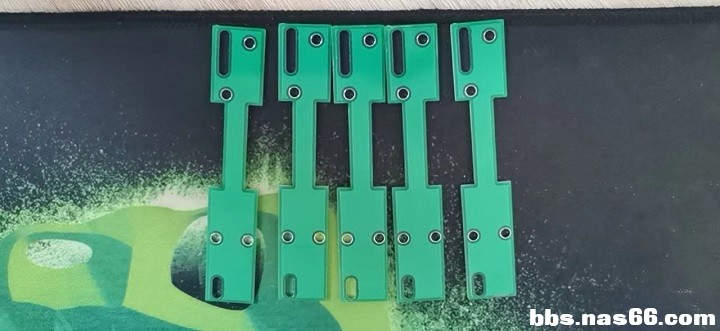

新的安装转接板到了。
关于风扇和SATA接口顶住的问题解决有眉目了，海鲜市场某大佬有90°的卧式改版背板（还剩3片），不过我等他的图纸转让给我，改下图纸加个电源开关在硬盘背板上。

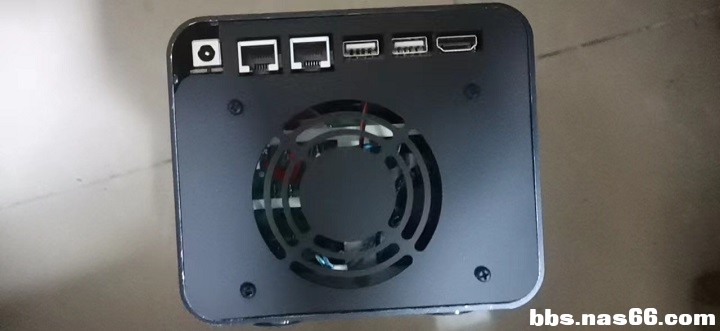

废掉了。还是再花20元打个样？

这回要找10元包邮的。

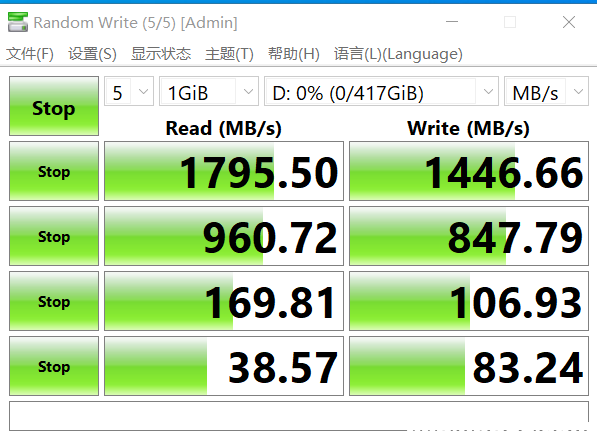

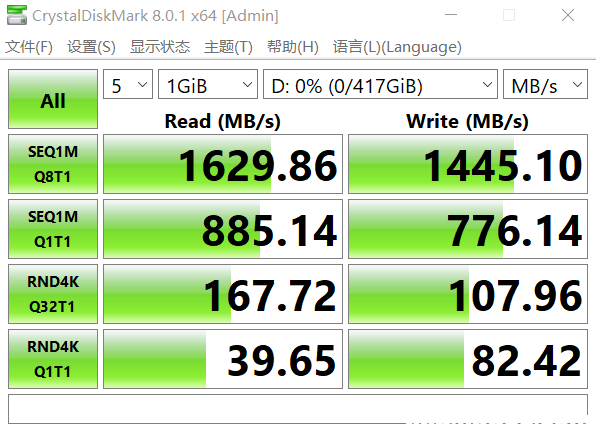

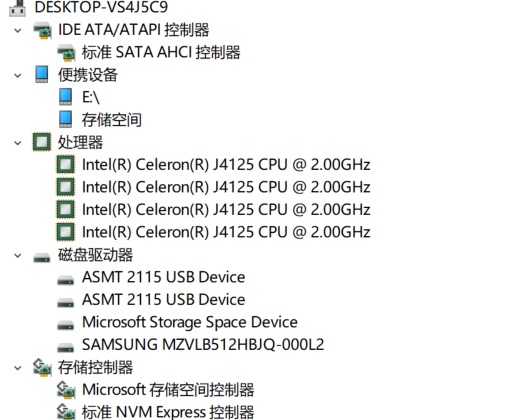

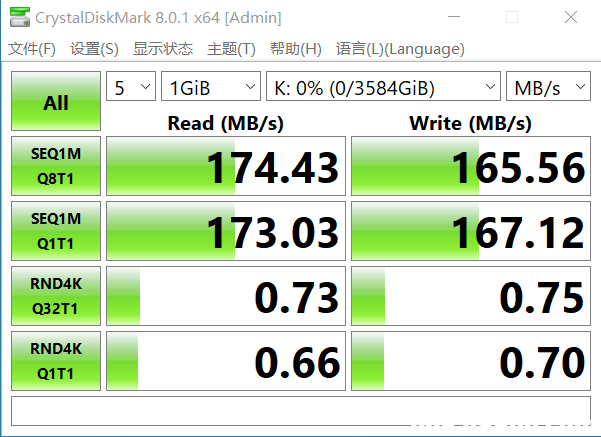

重置了前面板和后盖板的图，顺便测了下M.2 NVME和单盘SATA的速率，据说只测单盘是不够的，多盘位互拷贝才是必要的。
问题来了，

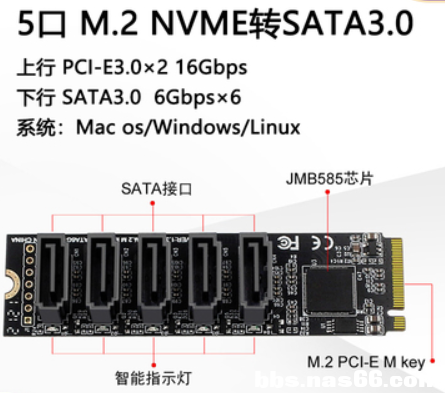

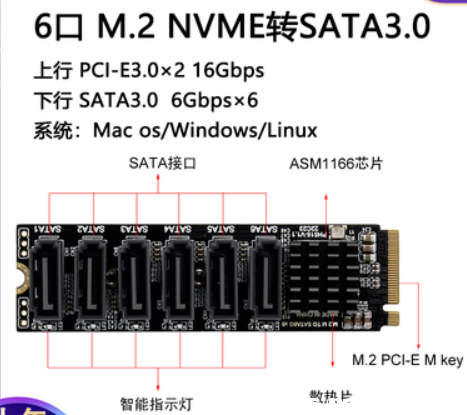

有没必要加NVME转接整列卡？

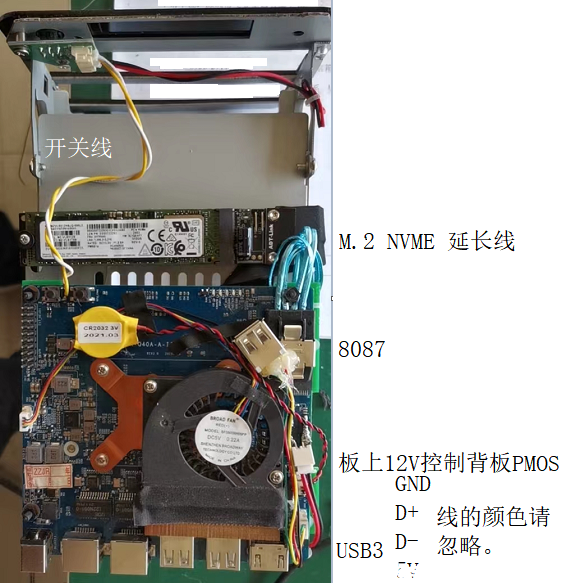

小结：双盘位方案：方案1

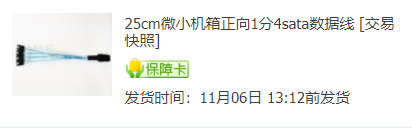

1、8087正向线1根，弯头。
2、沿用原魔盒背板。

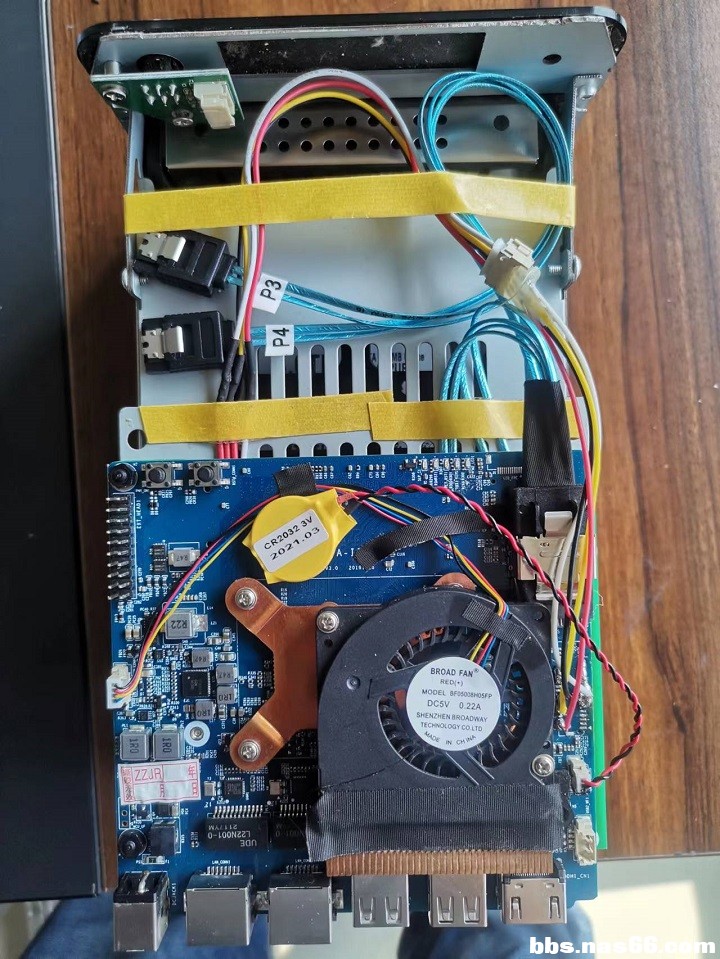

3、主板安装
3.1、电钻暴力开孔，成本低，M3*8盘头螺钉，9mm高铜柱。

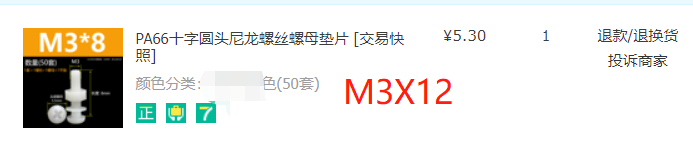

3.2、或使用PCB转接板，麻烦但无需开孔，M3*12塑料盘头螺钉及螺母，M3*8塑料沉头螺钉。

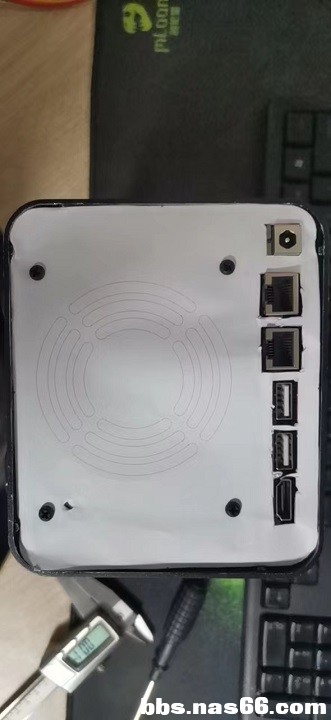

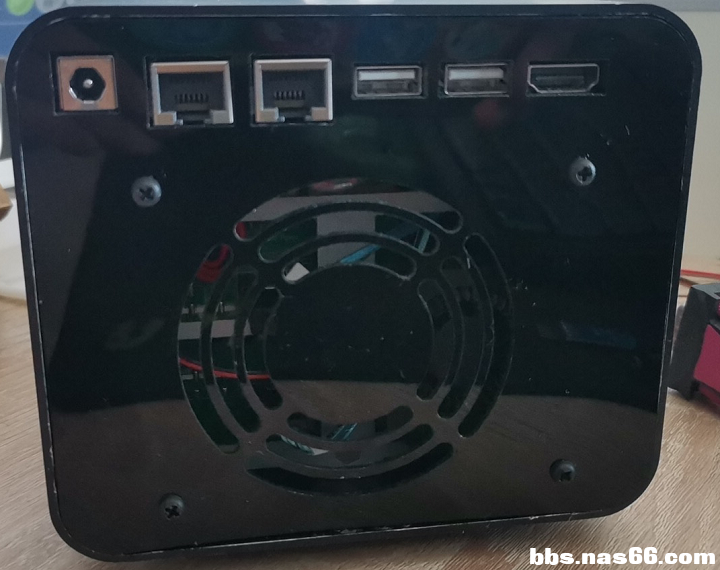

4、后壳IO背板重制。
5、硬盘供电

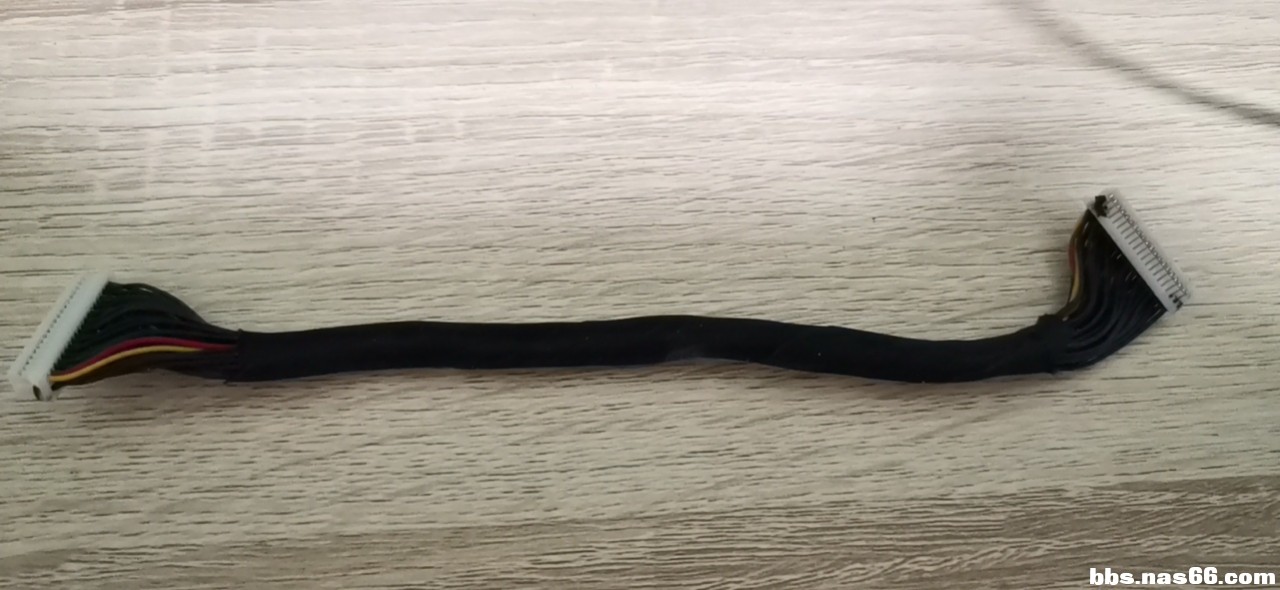

5.1、用时光机原硬盘供电线，剪掉一端，按接线定义接线到硬盘供电，成本低，不需要拆端子。
5.2、或者暴力拆除主板的40pin端子，飞线到硬盘背板供电，焊接要求高。
6、M2 NVME转阵列卡，按需配置。

方案2
1、8087正向线1根，直头，15cm。

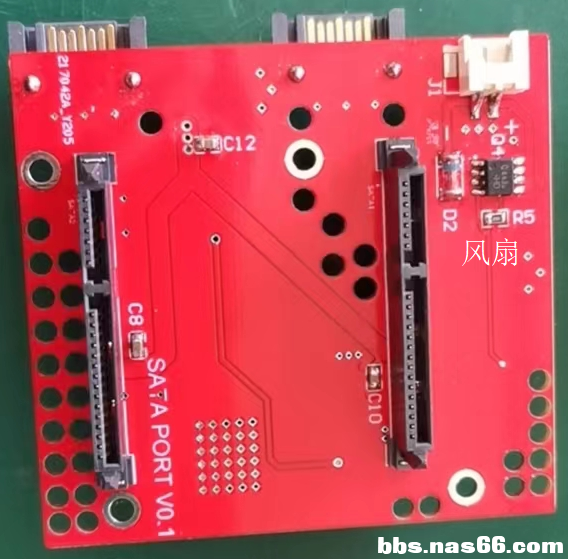

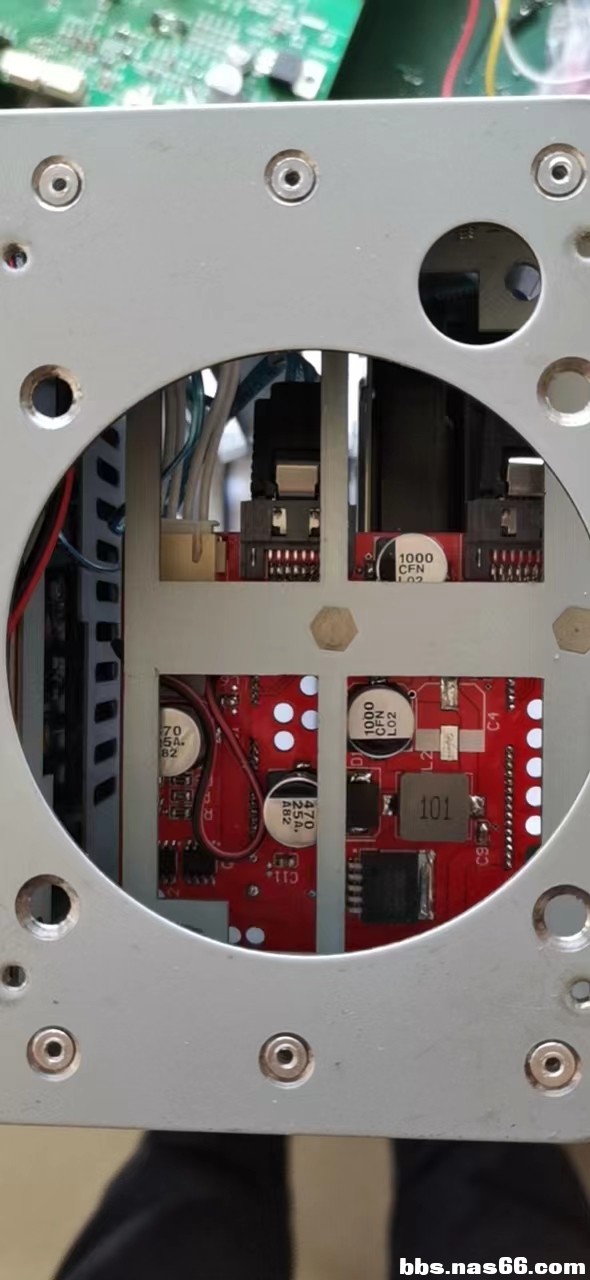

2、重制硬盘背板，侧边出线。
3、主板安装
3.1、电钻暴力开孔，成本低，M3*8盘头螺钉，9mm高铜柱。
3.2、或使用PCB转接板，麻烦但无需开孔，M3*12塑料盘头螺钉及螺母，M3*8塑料沉头螺钉。
4、后壳IO背板重制。
5、硬盘供电
5.1、用时光机原硬盘供电线，剪掉一端，按接线定义接线到硬盘供电，成本低，不需要拆端子。
5.2、或者暴力拆除主板的40pin端子，飞线到硬盘背板供电，焊接要求高。
6、M2 NVME转阵列卡，按需配置。


方案3
1、8087正向线1根，直头，15cm。
2、重制硬盘背板，侧边出线，带PMOS开关。
3、主板安装
3.1、电钻暴力开孔，成本低，M3*8盘头螺钉，9mm高铜柱。。
3.2、或使用PCB转接板，麻烦但无需开孔，M3*12塑料盘头螺钉及螺母，M3*8塑料沉头螺钉。
4、后壳IO背板重制。
5、硬盘供电

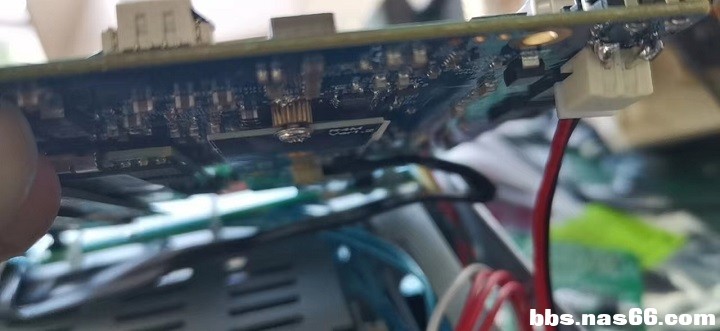

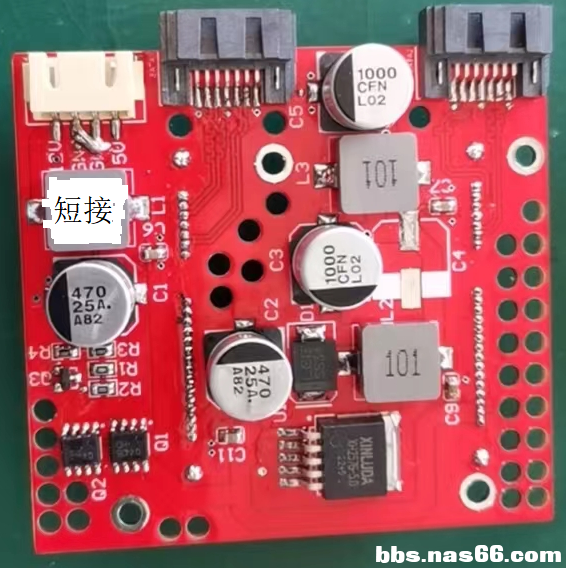

    用时光机原硬盘供电线，剪掉多余的线，只保留12V和GND，用这个12V去控制硬盘背板的PMOS开关。
    电源输入接口引出12V和GND到硬盘背板。
6、M2 NVME转阵列卡，按需配置。



4盘位方案详见：第一篇：【星际魔盒】【内置电源】一体化4盘位最小NAS - 矿渣社区 - 星际魔盒 - 硬件专区 - Powered by Discuz! (nas66.com)


6盘位方案详见：可能是目前6盘位最小NAS主机之星际魔盒二次改造 - 矿渣社区 - 星际魔盒 - 硬件专区 - Powered by Discuz! (nas66.com)
