[原创] 时光册timebookNAS矿渣主板适配QNAS4记录(图纸已开源)

[复制链接]

1

主题

7

回帖

94

积分

初级渣柚V2

积分
94
QQ
 楼主| 发表于 2022-12-8 20:37:33 | 显示全部楼层 |阅读模式
本帖最后由 thunder439 于 2023-1-25 17:44 编辑

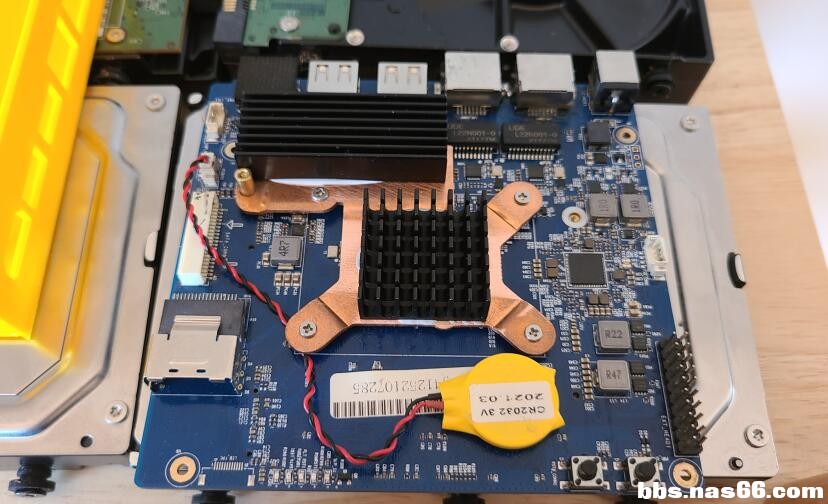

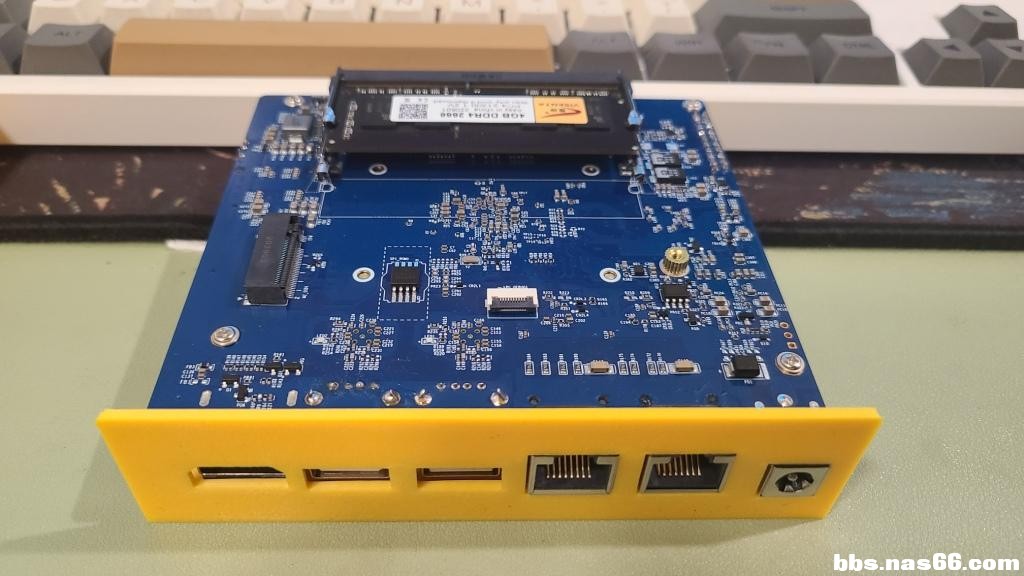

主板 J4125 时光册timebook nas
自带一个MINISAS 8087 可以扩展4个sata
1 个M2高速接口
2个千兆网口
2个USB2.0
1个HDMI
1个风扇接口
1个5.5*2.5电源插孔
自带硬盘供电接口(实测压降较大 放弃)
改外接12V/5V独立电源供电 通过一个PMOS和主板同步开关

闲鱼大价钱买入 成色较差 性价比较低
收到的时候1个网口开裂 淘宝高价买了同款的网口更换 顺便补焊了缺失的USB2.0接口

目标适配QNAS4 安装黑裙
由于这款主板自带8087 所以尺寸比QNAS4原主板可以缩减10MM左右的厚度 不少地方需要重新改尺寸建模适配


PS 本帖完全是个人DIY记录和经验分享 不存在任何开车的说法和可能
CAD图纸已开源 部分设计细节可能不甚完美导致安装比较费力(主要是主板空间紧凑) 也懒得修改了
需要的请自行下载修改/打印 QNAS1 群  :682784193     QNAS2群:733598743



DIY内容和进度更新

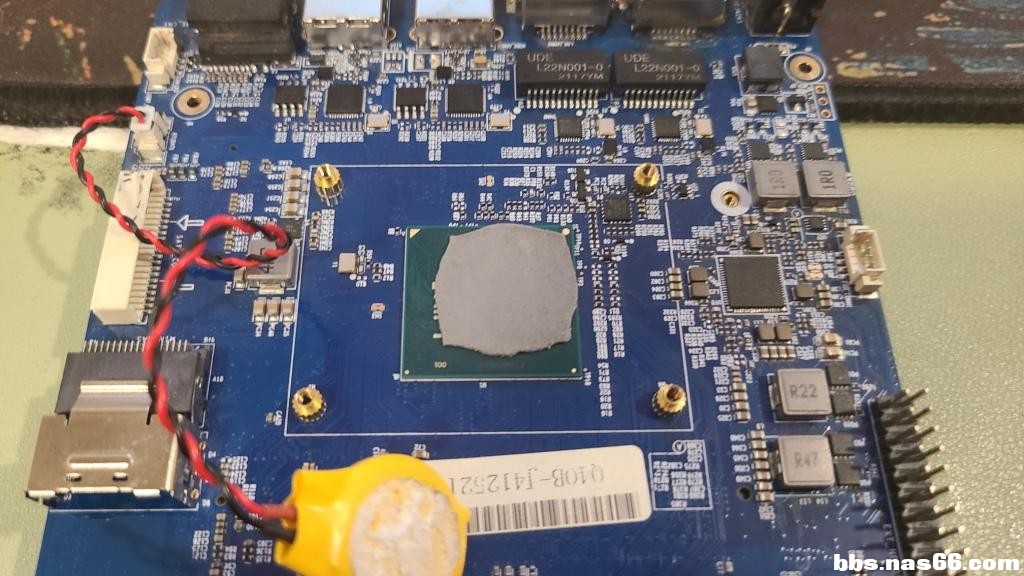

1.拆除原装散热器 改成铝型材散热片 利用风道散热
2. 20221208 完成外壳尺寸皮尺测量建模 打印测试尺寸完全符合

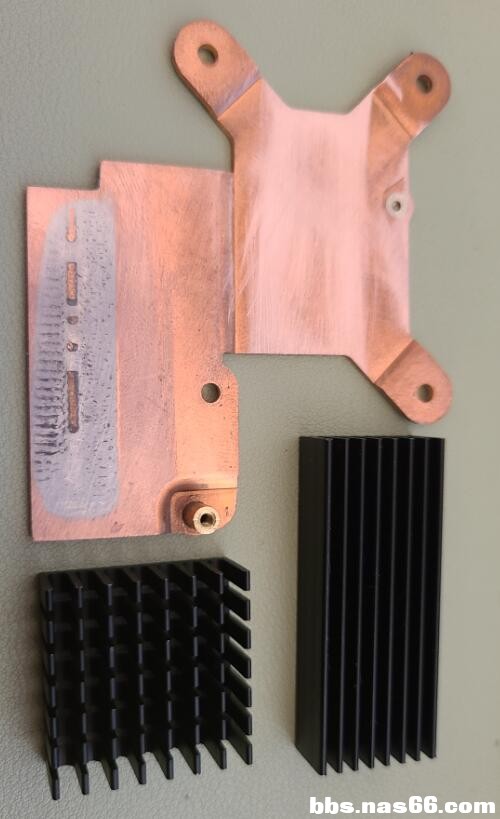

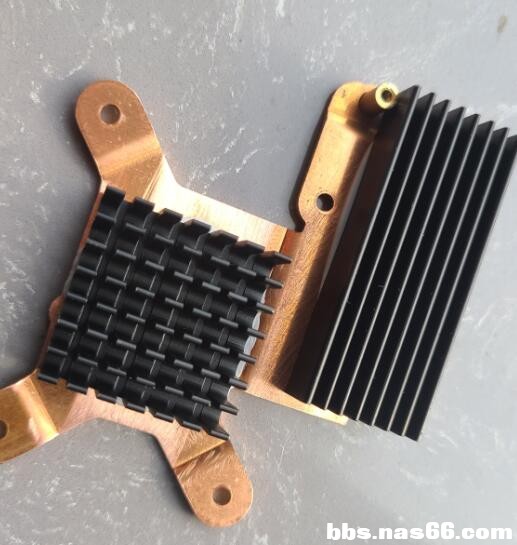

3.20221211 原装CPU散热片改装被动散热


QQ截图20221211174127.jpg QQ截图20221211174138.jpg


20221220 听取网友建议 加一个内置USB插口 等待零件中
20230108 遇到麻烦
硬盘背板是带电容的 上电的瞬间可能电流很大
背板是直接从主板的5.5/2.1接口焊盘取电的 2.1的接口的压降可能比较大
这可能会导致接上硬盘背板之后 主板没办法开机(原装的背板没有电容没问题)

尝试解决办法思路 1.硬盘背板单独接一个接口 不从主板取电(需要重新建模开孔麻烦)
2.把背板的电容拆掉

3.换更强大的电源
4.更换主板的接口为5.5/2.5
5.把电源线头换成2.1专用的理论上导电更好

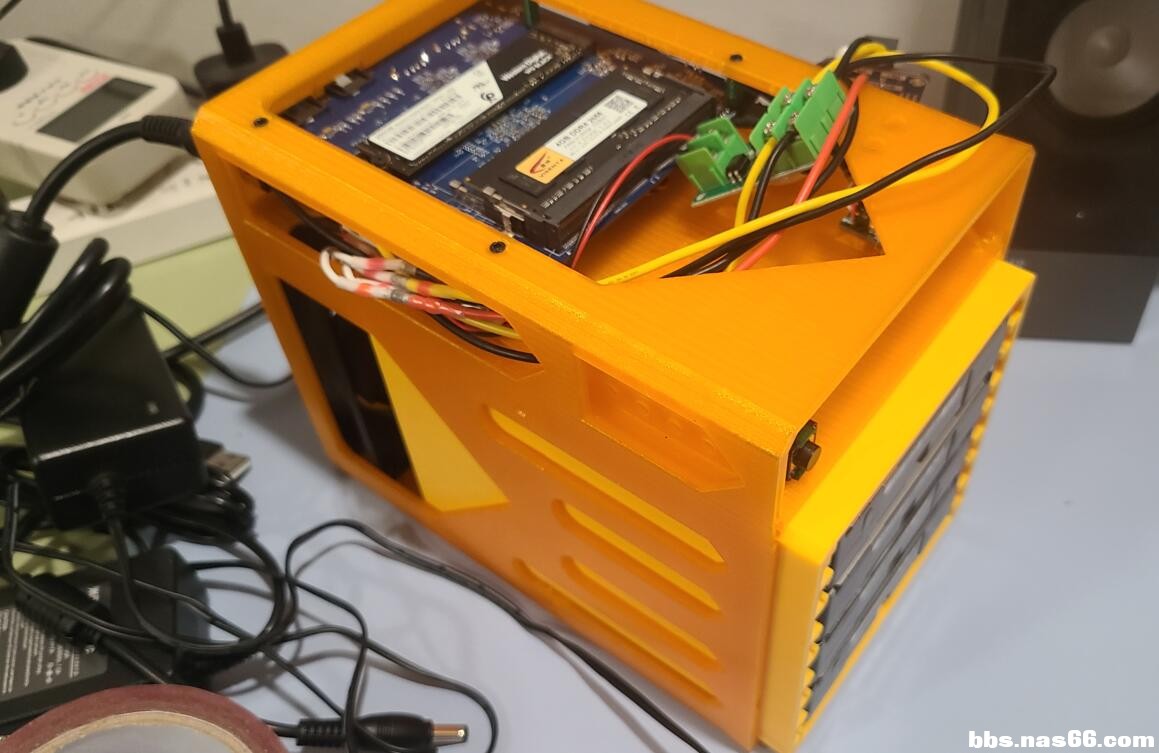

最后掏出祖传的200瓦大电源 终于点亮全部硬盘

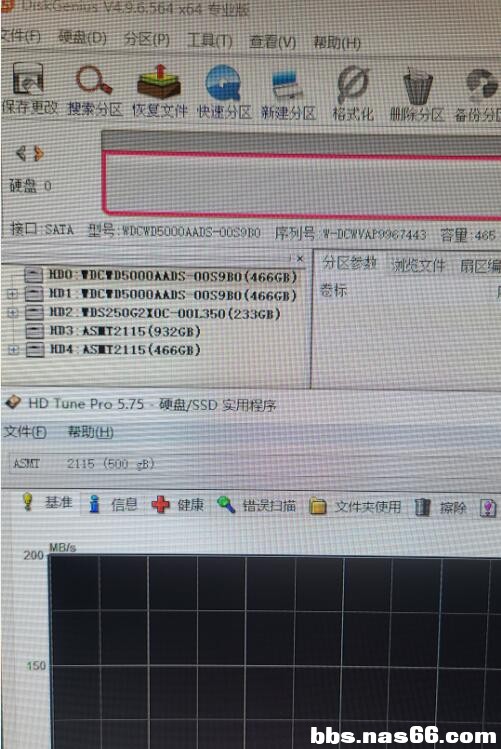

一共4张测试HDD 1张M2SSD 全部通过测速 线路OK
QQ截图20230108231915.jpg QQ截图20230108231901.jpg

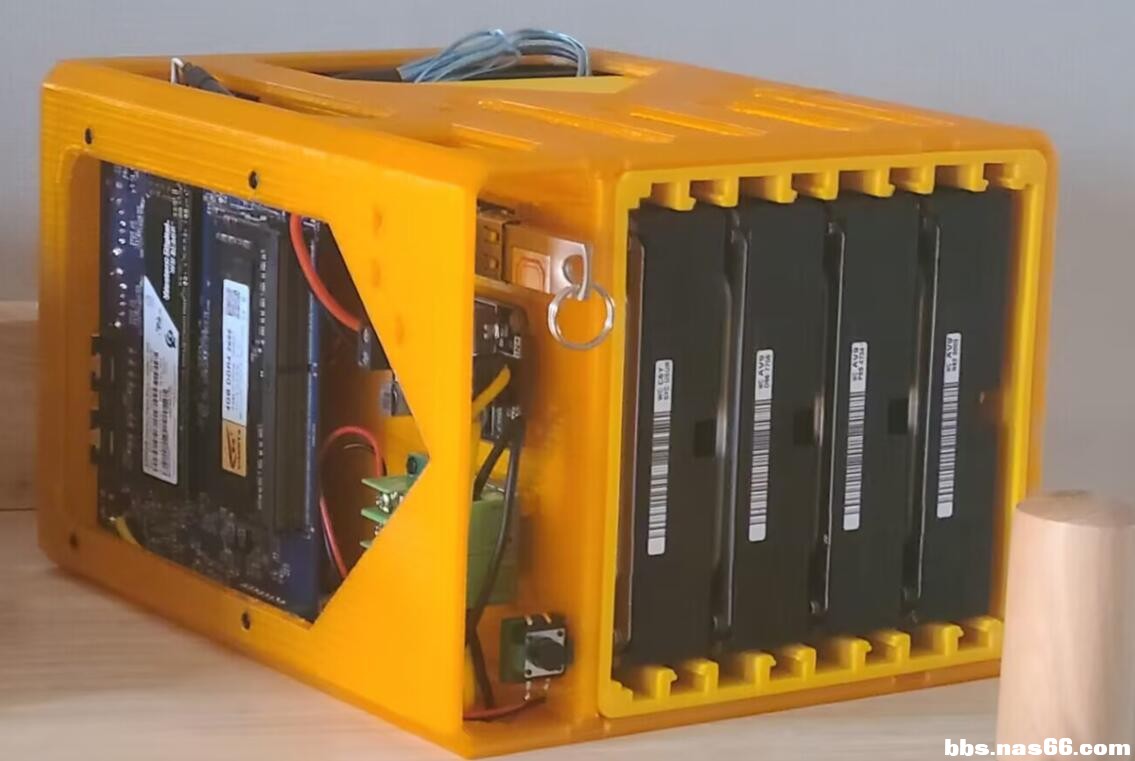

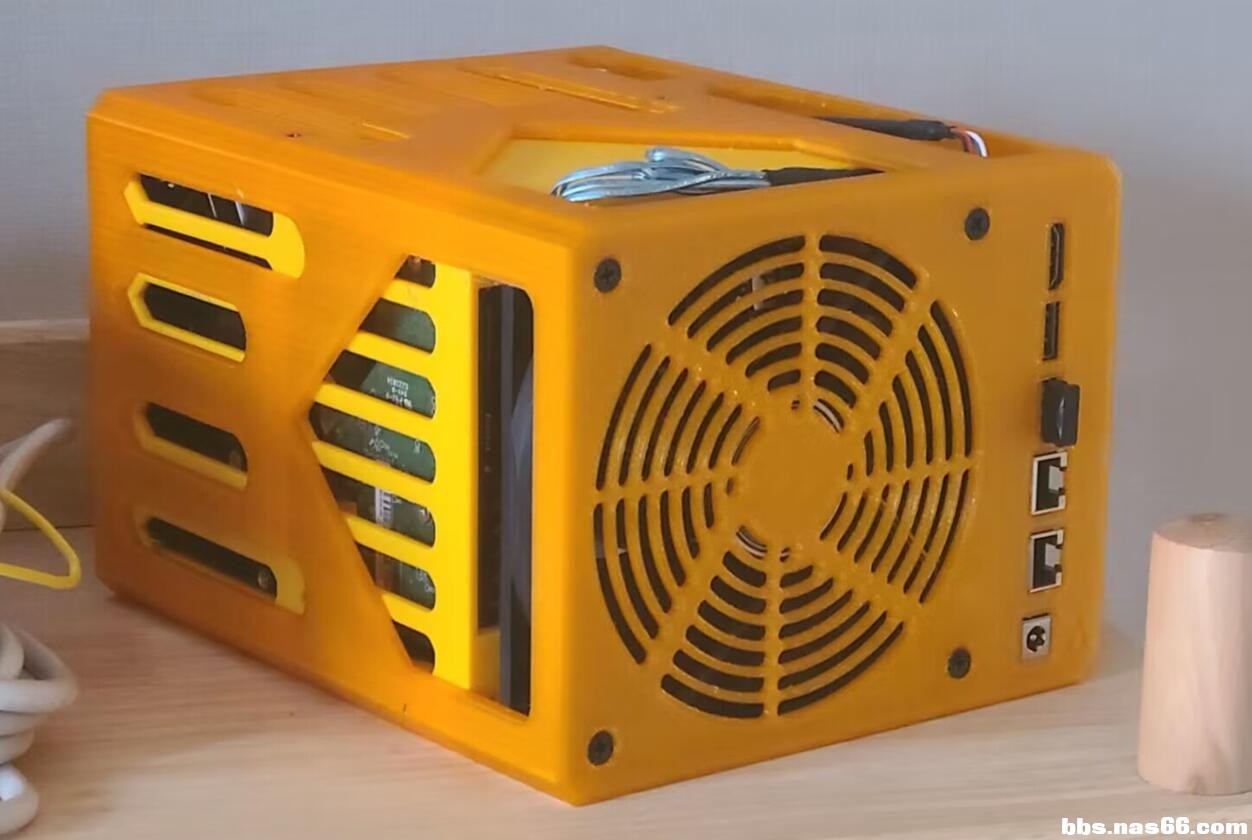

20230109 理一下线 完成度80% 还差一个青色外壳准备等夏天再打印了 ABS冬天太难了打不好
QQ截图20230109155147.jpg QQ截图20230109155341.jpg

20230120 手痒先打了个PETG的外壳凑活

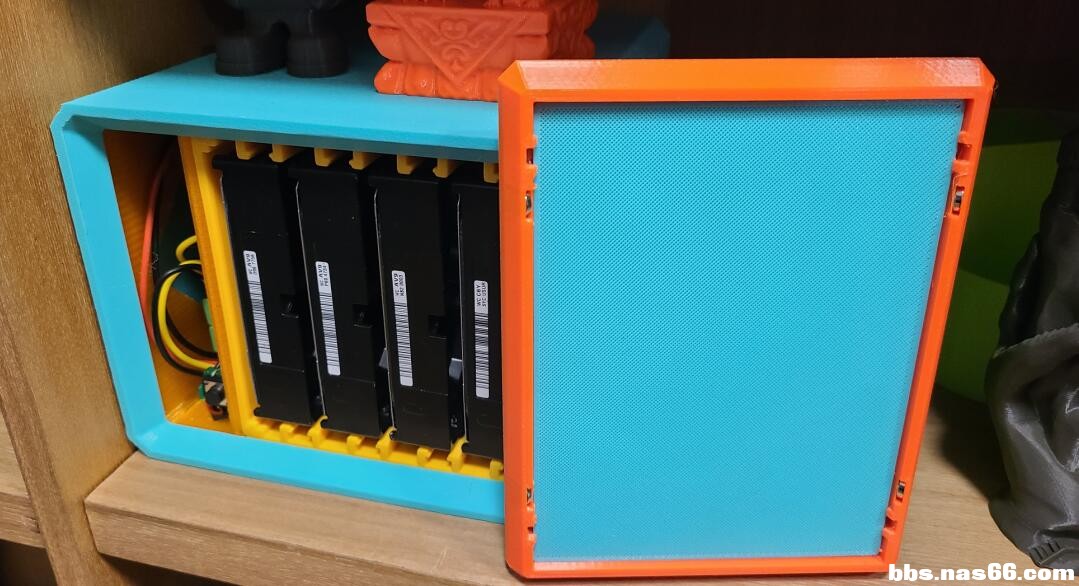

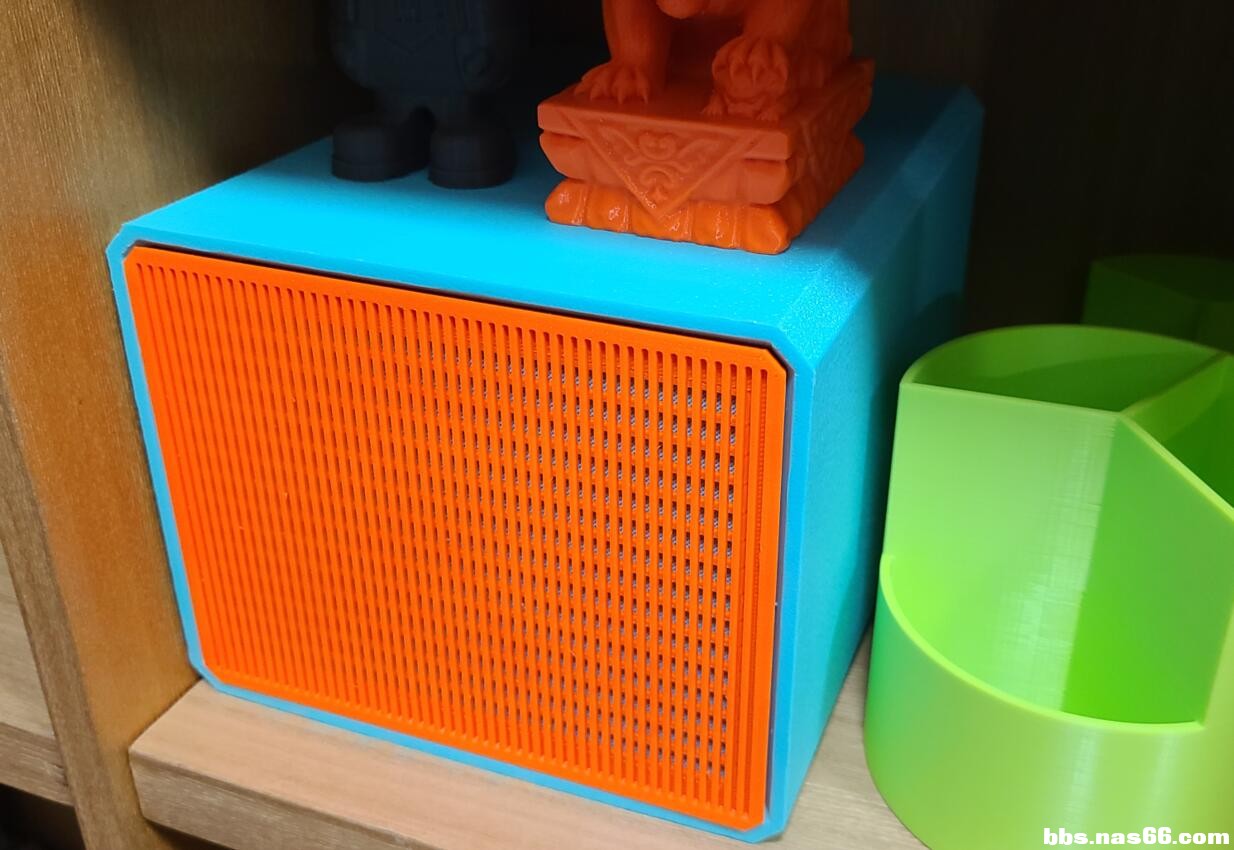

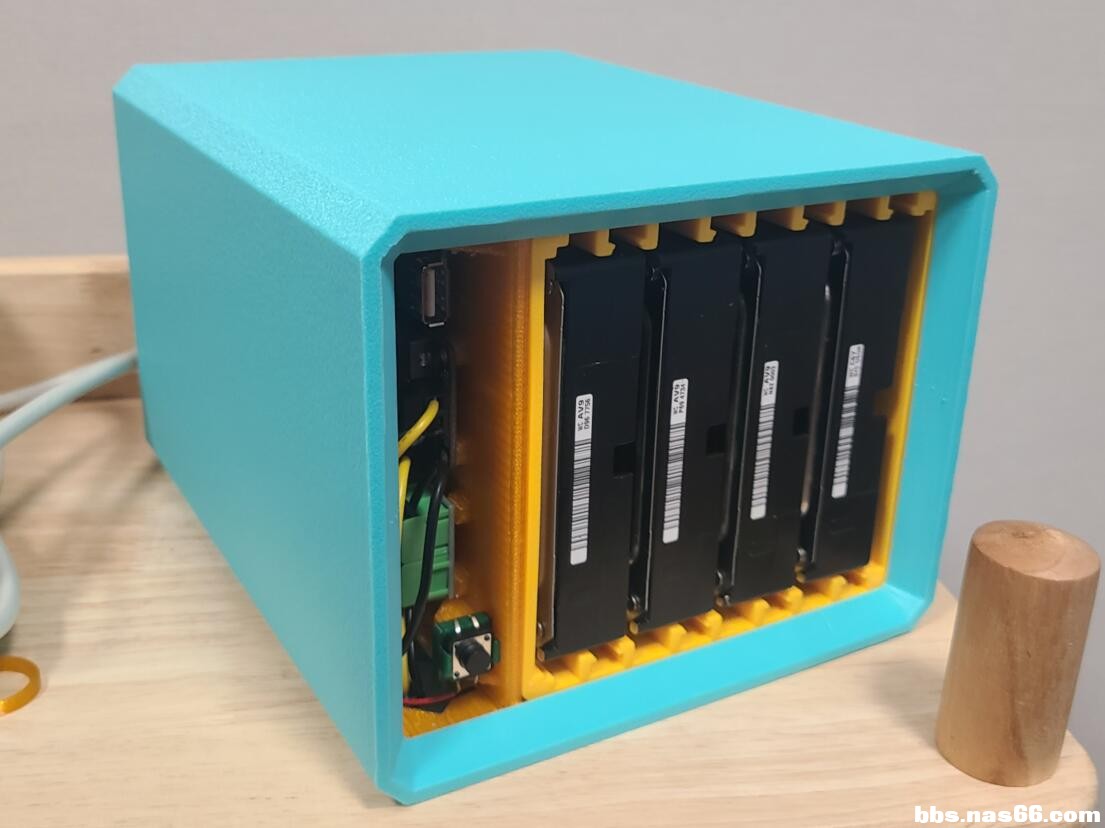

20230125 补全磁吸防尘面罩
QQ截图20230125174240.jpg QQ截图20230125174250.jpg





评分

参与人数 3渣金 +23 经验值 +5 收起 理由
会飞的包子 + 12 很给力!
逍遥风 + 6 赞一个!
灰色会 + 5 + 5 赞一个!

查看全部评分

1

主题

7

回帖

94

积分

初级渣柚V2

积分
94
QQ
 楼主| 发表于 2022-12-8 20:37:51 | 显示全部楼层
本帖最后由 thunder439 于 2022-12-20 22:17 编辑

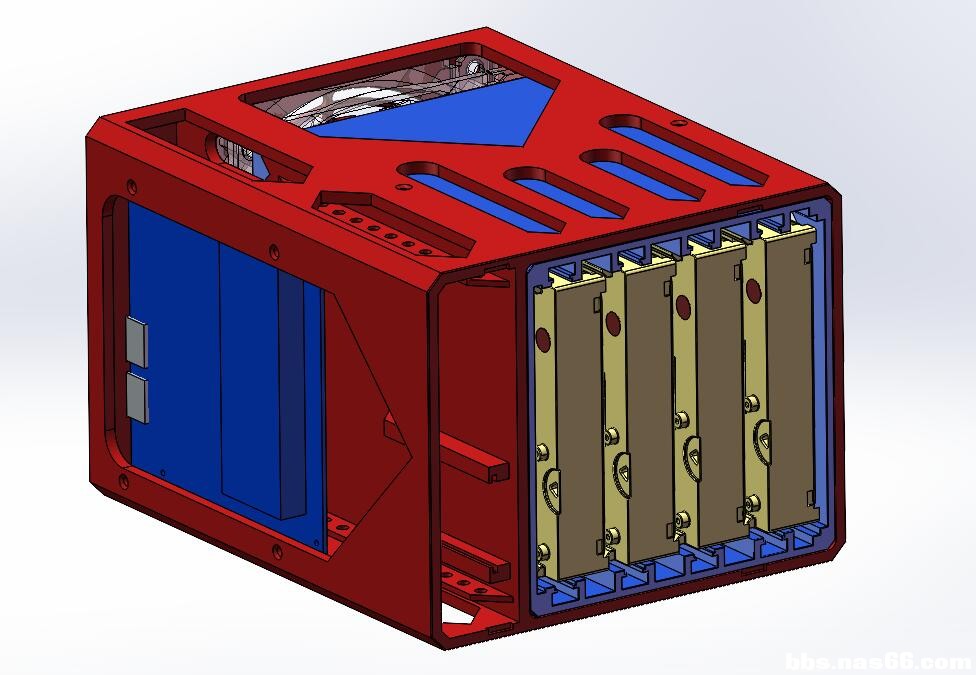

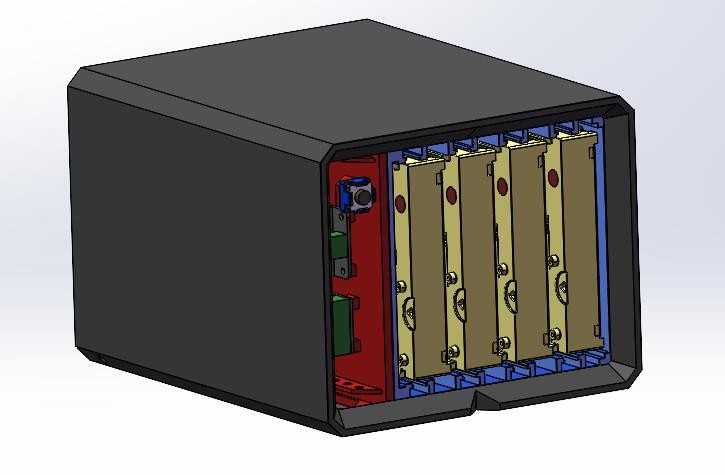

开始建模20221214粗略完成主板固定尺寸匹配

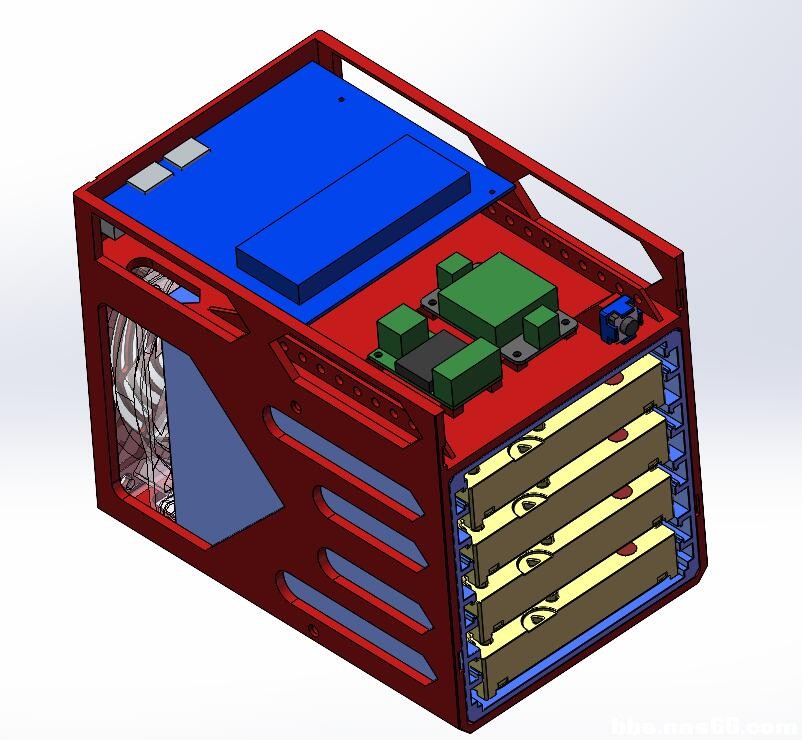

20221218匹配5V电源 pmos 和开关机按键

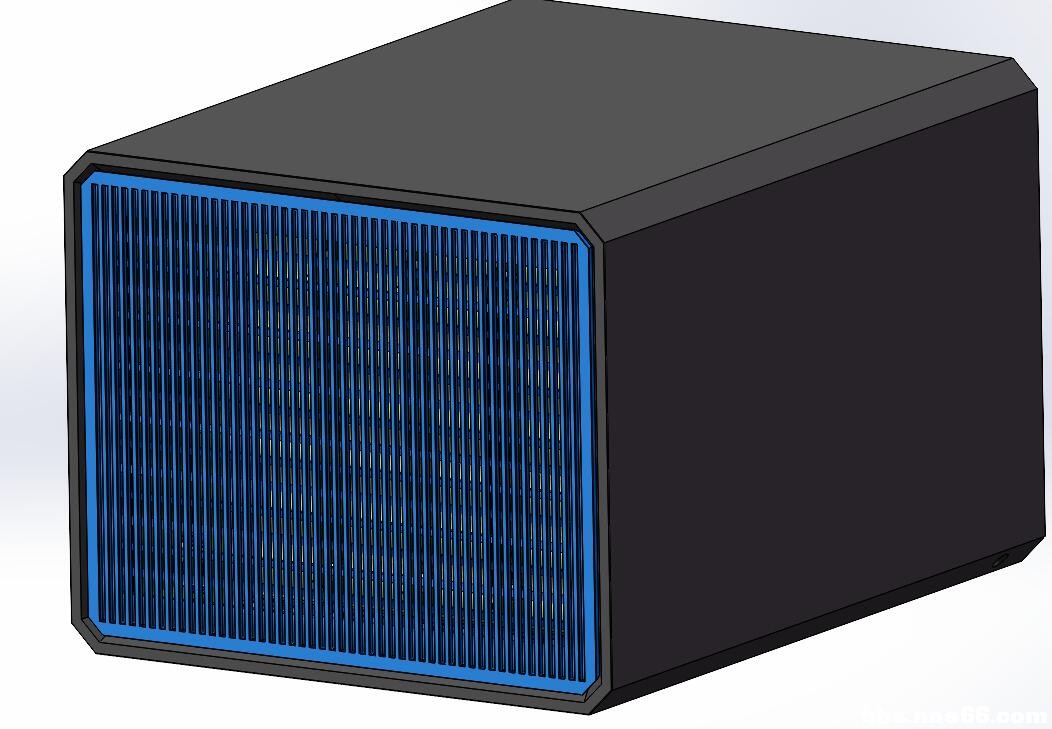

20221219 外壳尺寸适配建模

20221220
磁吸面盖适配完毕





1

主题

7

回帖

94

积分

初级渣柚V2

积分
94
QQ
 楼主| 发表于 2022-12-8 20:38:07 | 显示全部楼层
本帖最后由 thunder439 于 2023-1-2 15:35 编辑

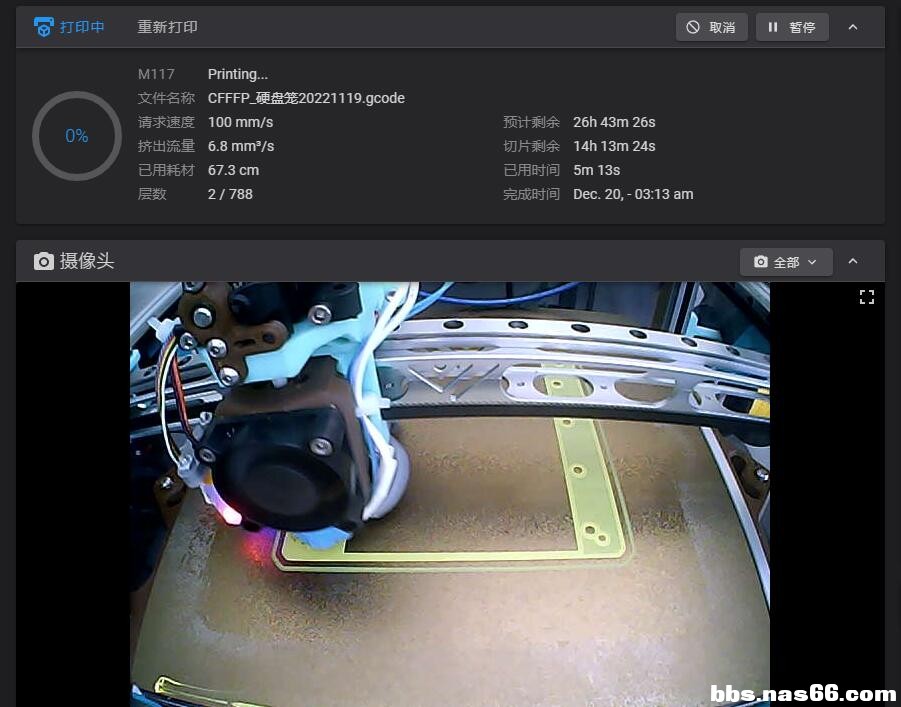

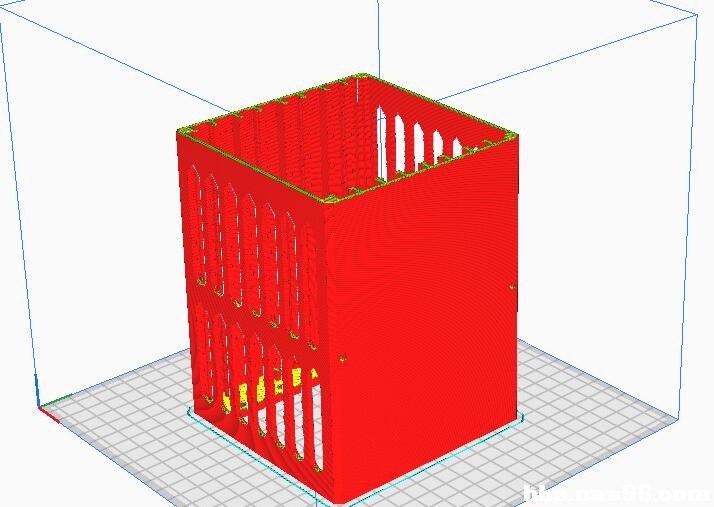

20221219 开始打印通用硬盘笼模块

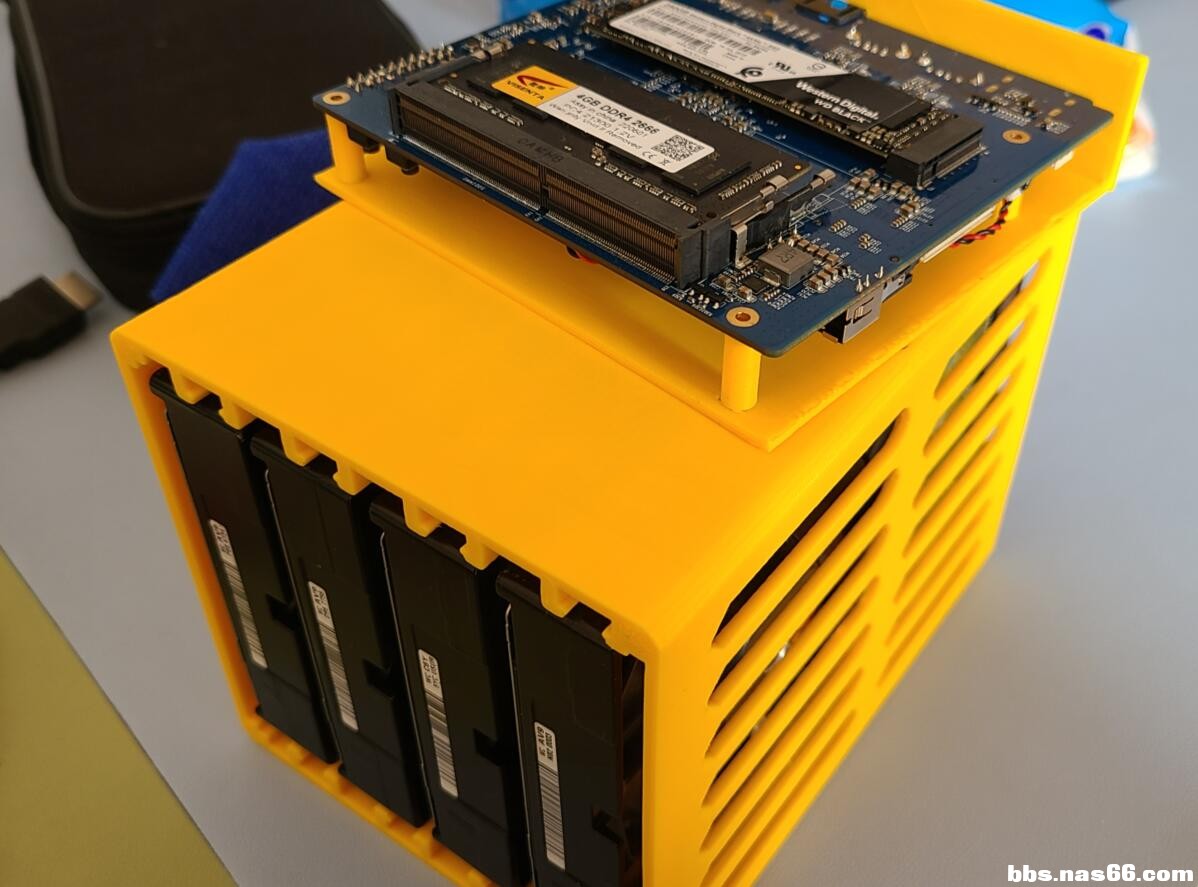

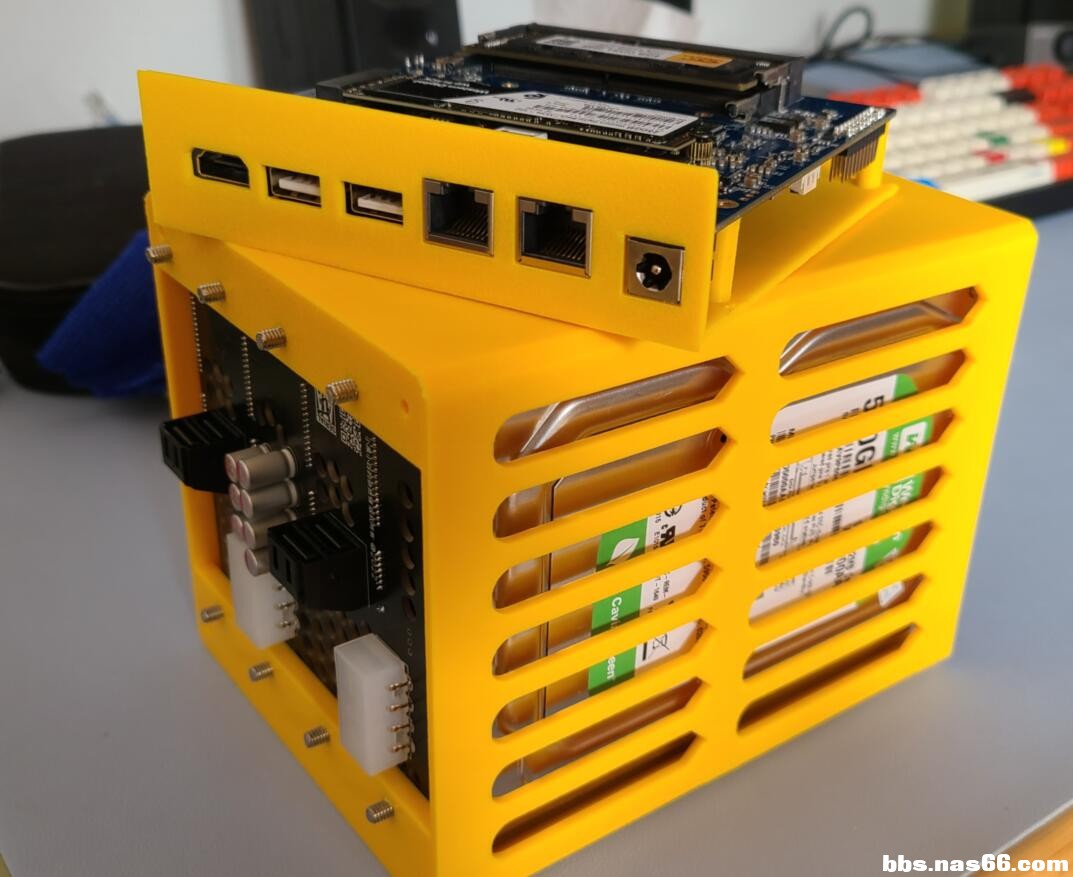

20221220 收货硬盘笼一枚
QQ截图20221220132209.jpg QQ截图20221220132157.jpg

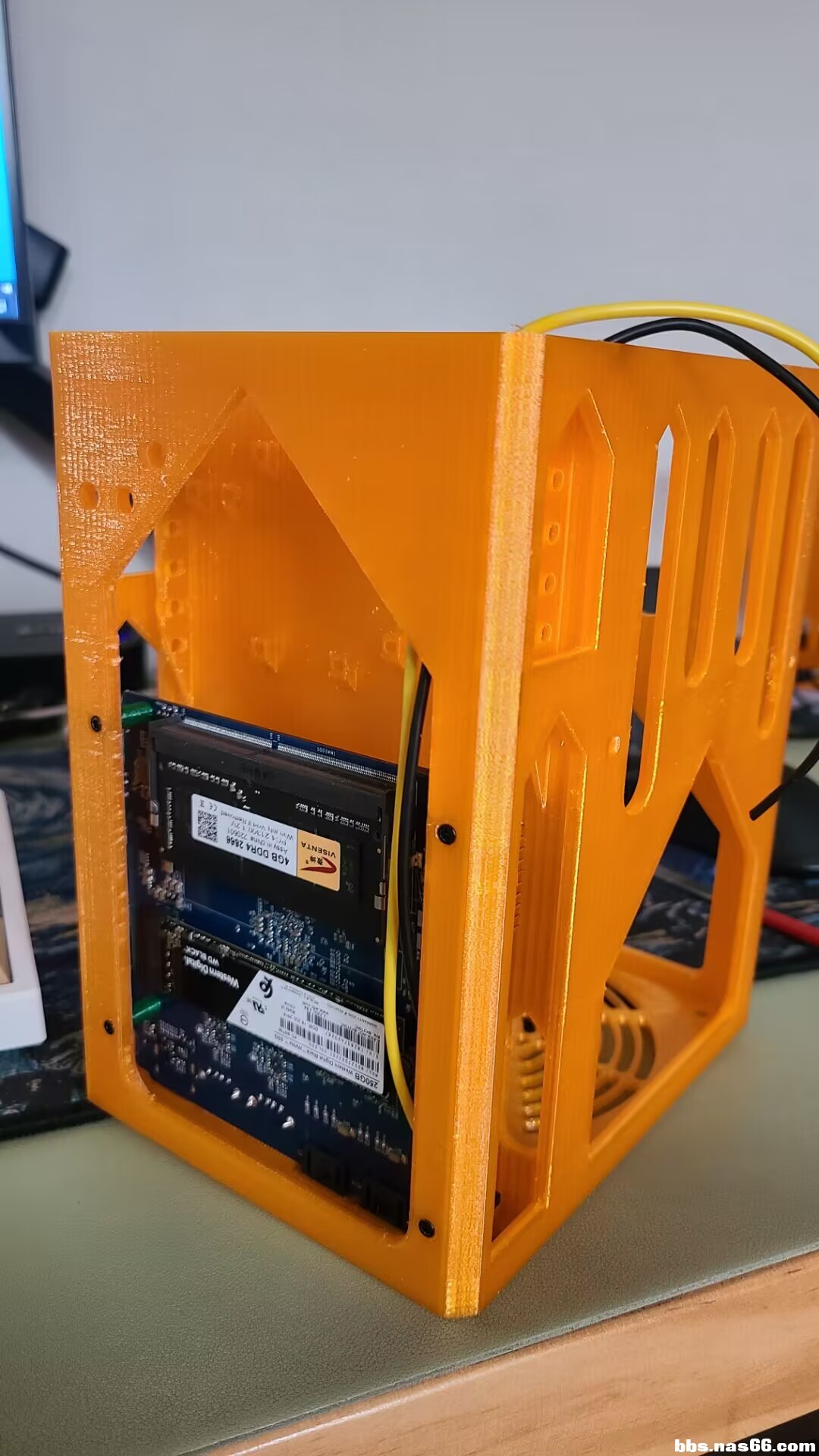

20230102 中框打印完毕



1

主题

7

回帖

94

积分

初级渣柚V2

积分
94
QQ
 楼主| 发表于 2022-12-8 20:38:49 | 显示全部楼层
本帖最后由 thunder439 于 2022-12-21 21:51 编辑

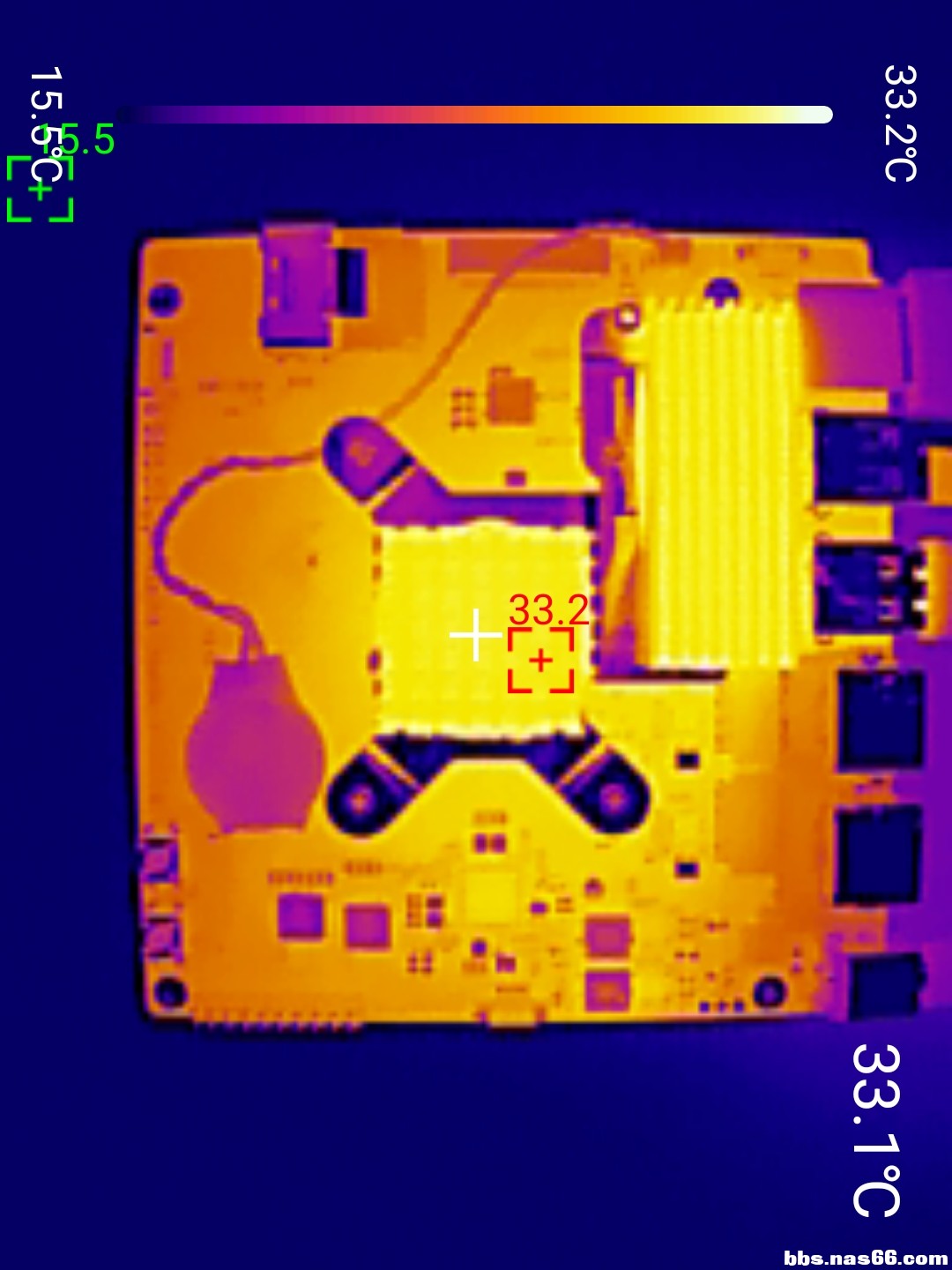

20221219 用鲁大师烤鸡测试CPU温度
核心最高温度稳定在60度 散热片30多度 应该不至于融化我的塑料外壳了


下一步研究BIOS的风扇控制功能
20221221 风扇
主板自带1个4针的5V风扇接口 BIOS带调速但是不是很好用
另外12CM的5V还要带PWM调速的实在太难买到了
只能从家里垃圾堆里面找了一个12CM的USB风扇  1200转速 0噪音 换个接口即可
