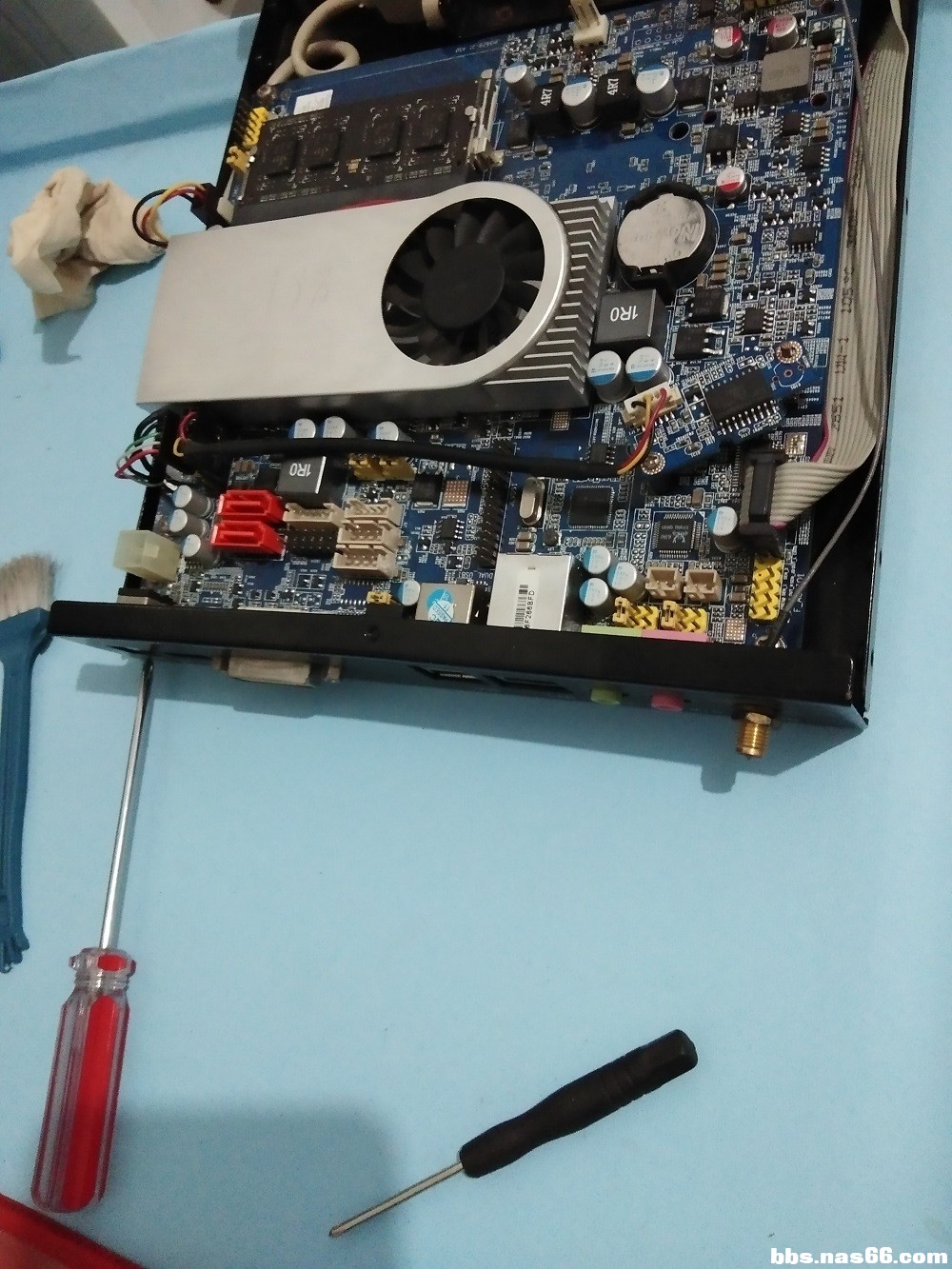

入了快D525+GT218的主板如何改硬盘供电

dwf135 · 发表于 2019-10-25 14:56:55

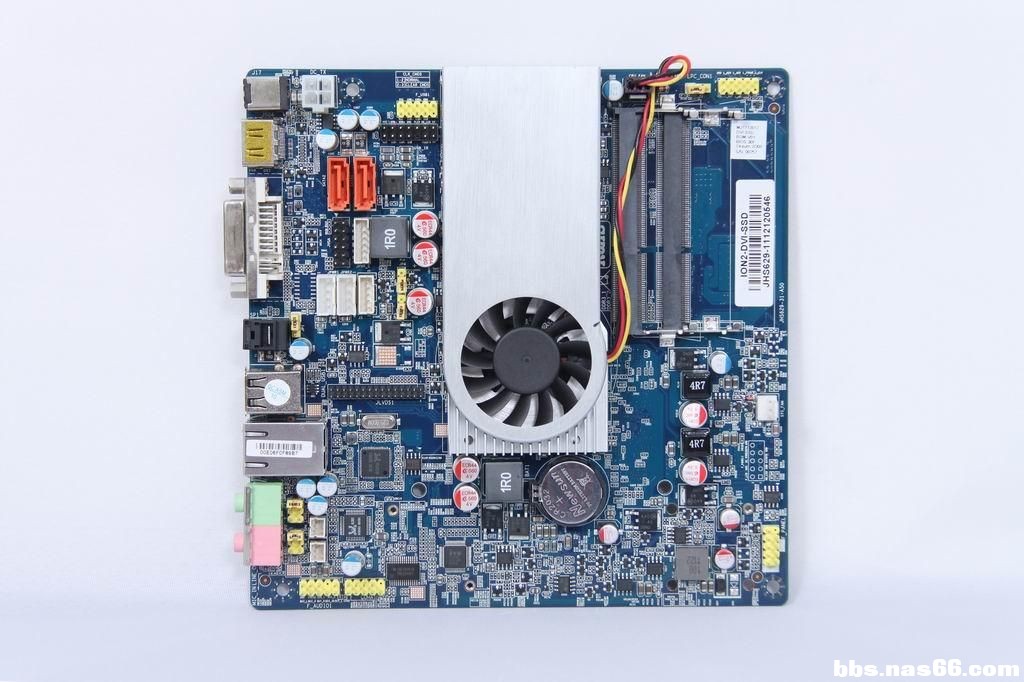

主芯片组：NM10+GT218
板型设计： Mini-ITX
CPU：板载INTEL Pinetrail D525双核1.8G CPU
显示核心：板载NVIDIA GT218显示核心
板载显存：独家板载512M大容量显存
内存规格：支持DDR3 1333笔记本内存
插槽数：2条SO-DIMM笔记本内存插槽
网卡类型：板载千兆网卡
磁盘接口：2*SATAII
扩展插槽：2条MINI-PCIE（主板反面）支持MSATA
音频芯片：集成高品质多声道音频芯片
I/O接口： HDMI+DVI+SPDIF
USB支持：6*USB2.0 支持24位LVDS点大屏内置VGA插针

xxx · 发表于 2019-10-25 15:47:35

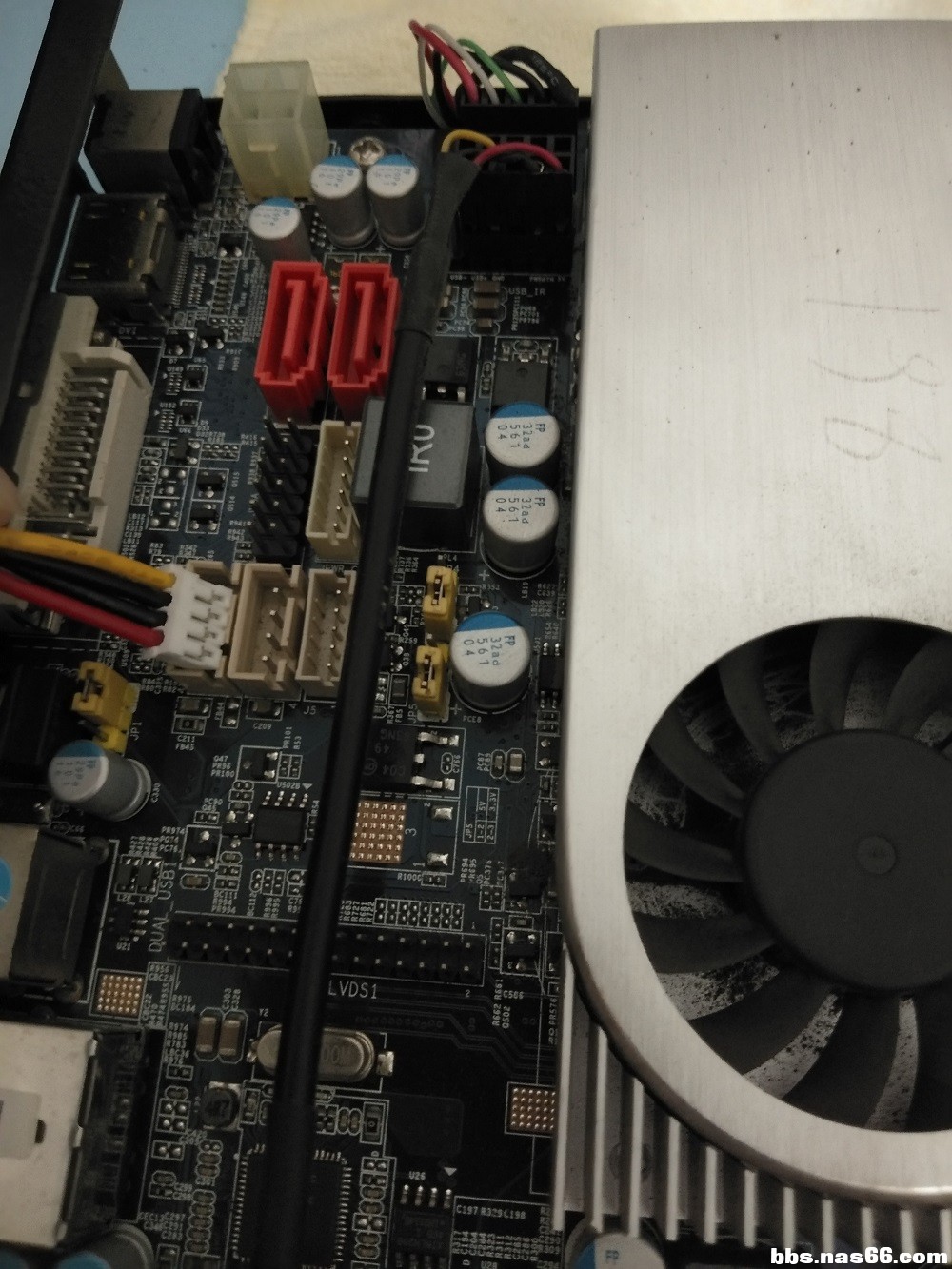

sata边上应该有sata供电排针。看看丝印。没电压标注用万用表量一下。

ytqdq · 发表于 2019-10-25 16:09:54

应该有SATA供电针的，找找看，一般应该是4针。

hataisx234 · 发表于 2019-10-25 20:46:02

那两个相对的就是，我有这种供电线，一会拍照给你看你

hataisx234 · 发表于 2019-10-25 20:47:20

中间两个是地，。缺口左边是5v，右边是12v

chikeml · 发表于 2019-10-26 01:29:44

这货我有，Sata接口有一个是没用的，不知道是不是个例。电源楼上正解

reidentify · 发表于 2019-10-26 02:40:56

那一根4PIN的线，红色是5V，黄色是12V，中间两个黑色GND，主板的线序就不清楚了，可以用万用表测一下电压，百度有教程

jpfree · 发表于 2019-10-26 11:37:09

晕，这还改。。。直接插针

dwf135 · 发表于 2019-10-26 18:33:14

chikeml 发表于 2019-10-26 01:29
这货我有，Sata接口有一个是没用的，不知道是不是个例。电源楼上正解

两个应该都能用吧没供电我也没试
