本帖最后由 do_oq 于 2019-10-30 20:27 编辑 * ^2 M1 t2 p! F" _" l. r/ n
/ w4 r: y0 i- T4 S5 q
———————标题党———————! T) l- n8 b H0 E# ^6 C
1 N. x& k' m* j) F' n" J
我又来瞎折腾了。 8 I; E1 c) @8 e% c2 _
1 U, j/ w* w& _# i# _7 |& ?本人小白一枚，焊接是不可能会的，所以大佬们请忽略，本贴仅面向类似本人的小白，发个帖子只是记录下小白折腾的过程，不是教程。" ^0 C ?9 a3 A& u" p( W; _7 K
" V9 ~ V7 u! X
其他折腾的记录：
, ]9 Q7 S& q( E: [ M& n单群晖猫盘！（面向小白，大佬忽略）
7 f- m4 f* z" F8 ]3 ]8 M# Q1 P4 f2 R2 X0 Z8 X( n
———————初衷———————$ P8 e, B6 F; O _1 @' m
+ Y/ J/ z% H" o5 j- v
没有2.5寸盘，手里只有一个3.5的盘，怎么办！
1 k/ W* u! g0 Y3 t% Q5 f; C) \- Z$ S" w其实论坛里已经有大神魔改贴了：【原创】猫盘魔改12V供电，上3.5寸盘.diy外壳。
5 [$ s& W, F" g* V8 [. yDC DC 降压模块 升压模块 blabla 原理不难，但是我不会焊接啊，怎么办！ V8 \9 Q' p2 i. E
初衷就是不用焊接，外接12v供电！
+ a& m& u; K! _) J5 o9 m) N% `$ W3 n3 o8 T/ s
———————思路——————— X3 ~" b. m: y6 g3 d' S+ T- j( q, N
c0 z6 I& D: a, |% d! Z& v

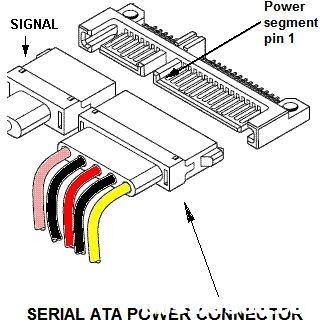

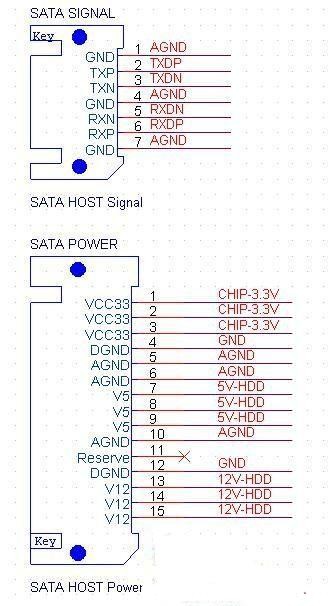

先说一下3.5寸sata硬盘供电。从右到左：黄色+12v 黑色地线 红色+5v 黑色地线 橙色+3.3v
2 f8 }* ?4 H! _; g, y
* x" v6 w& B0 C) R- z/ }
0 K F" ?3 r3 c9 Y6 N) ^
2 o1 j+ T1 y) W1 r! G& r黑色是接地线；0 A5 I) N, {3 b# }
黄色12v的作用是给音圈马达供电；
6 G$ b( s+ E+ k+ T6 j g红色5v的作用是给芯片等数字电路供电；
! r/ f1 t& ^7 O! C橙色3.3v的作用百度了一下4 w, B3 P% \6 c( i* N% `7 ?- z
串口插头的供电排序和电压是按标准生产的。有的串口硬件需要使用3.3V的电压。而串口硬盘不需要用3.3V的电压，所以能直接用转接头。3.3V电压主要向微处理器和芯片提供的电压。 补充：其实上面已经说了，有的串口硬件需要使用3.3V的电压。因为串口不是只供SATA硬盘使用的插头。
$ c0 _" r2 S L! @7 |- `5 ?$ G) x |; K9 u
又百度了一下，这样就简单了。+ ~1 x) V1 l o& ^2 W- c* v
现在的3.5寸硬盘不接5V电源，只接12V电源是不会转的。
) ]0 t9 s, A& A6 p: M( t) [
6 q$ V; Y p, D% v2 a* c, l' j9 M3 {———————过程———————# C: Z8 s* }* y6 E$ R8 E! Q5 U
: x! n8 {; J: [& \' v! |, T4 y其实没几步过程可以写。
7 n0 @! I1 }( j$ i# t* I. N1）需要买点东西，配齐

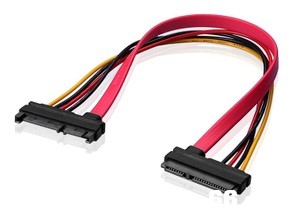

( `9 s7 p. K1 ? G9 P a）7+15p公对母sata电源数据一体线: V; W5 H. {% H2 I/ n/ _5 h

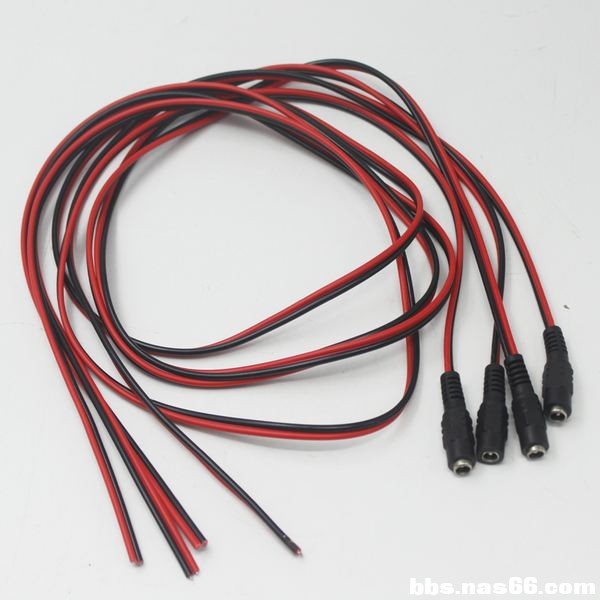

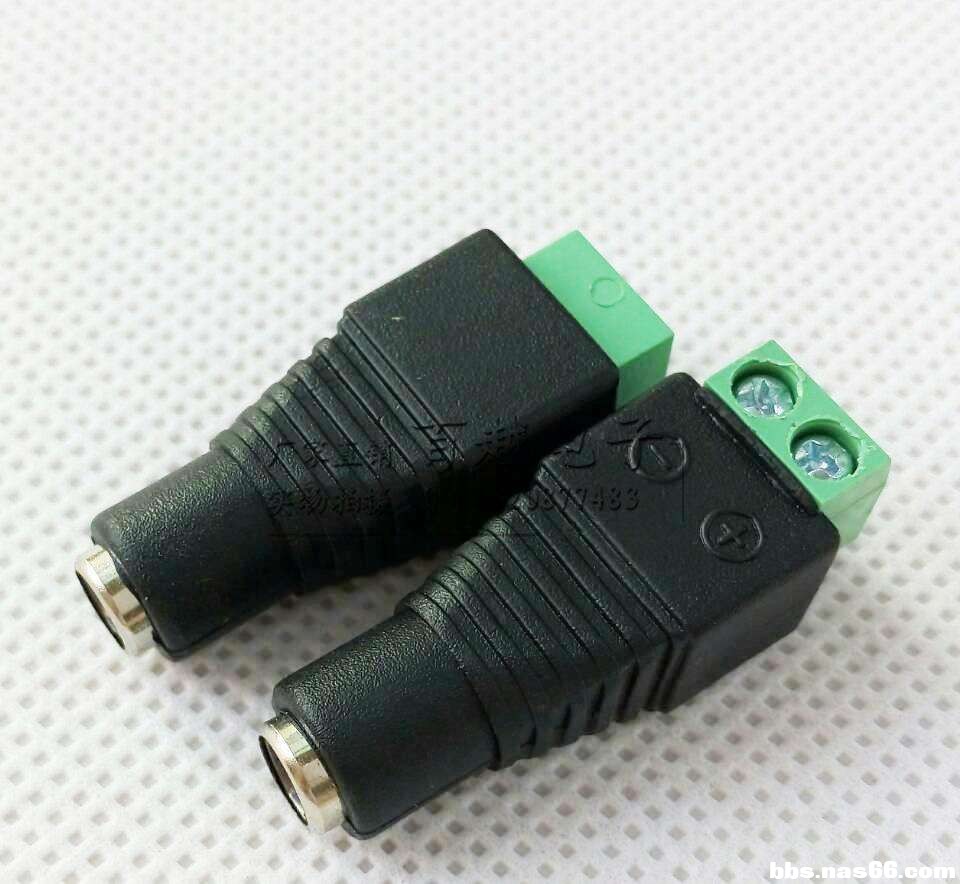

b）DC母头（注意你手里的12vdc电源是5525还是5521的，要匹配，只要能接上线都行）6 @: k" u9 `2 t* M' T5 M
c）12vdc电源（如果要和其他设备共用，再配个dc1分n的线）
6 w5 f7 j/ ]# T6 r* P
+ J0 k# V# s6 Y& }, f4 q! ~
" ], B) R/ _1 L8 \5 T5 z

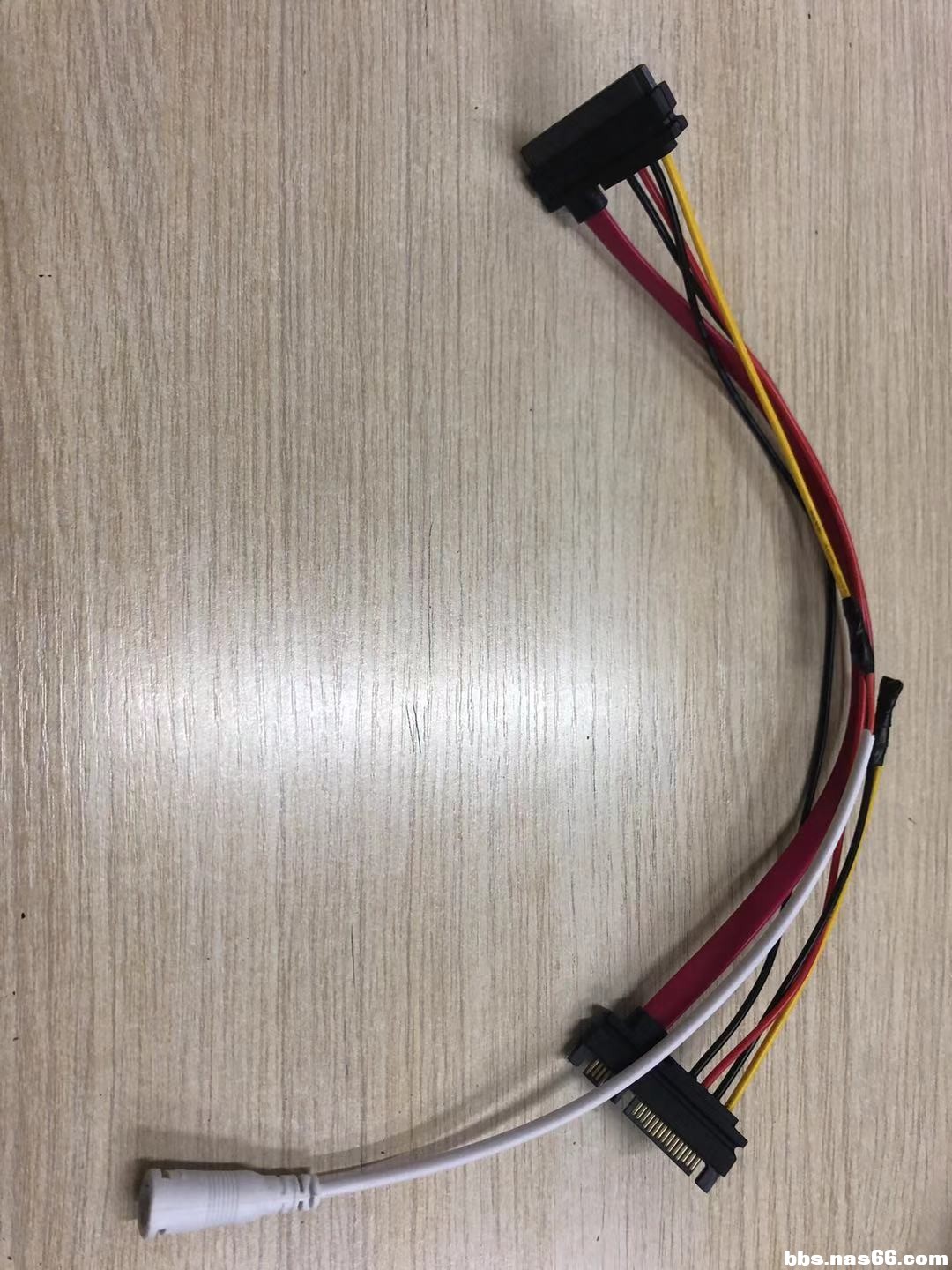

- a: J9 y8 O4 ?3 @2）简单接个线，dc红色接黄色12v，黑线接黑线
4 i1 C8 j/ J3 J, @
# h- c$ ?* f' N( R$ D
/ Q* z C8 l& K6 N7 b

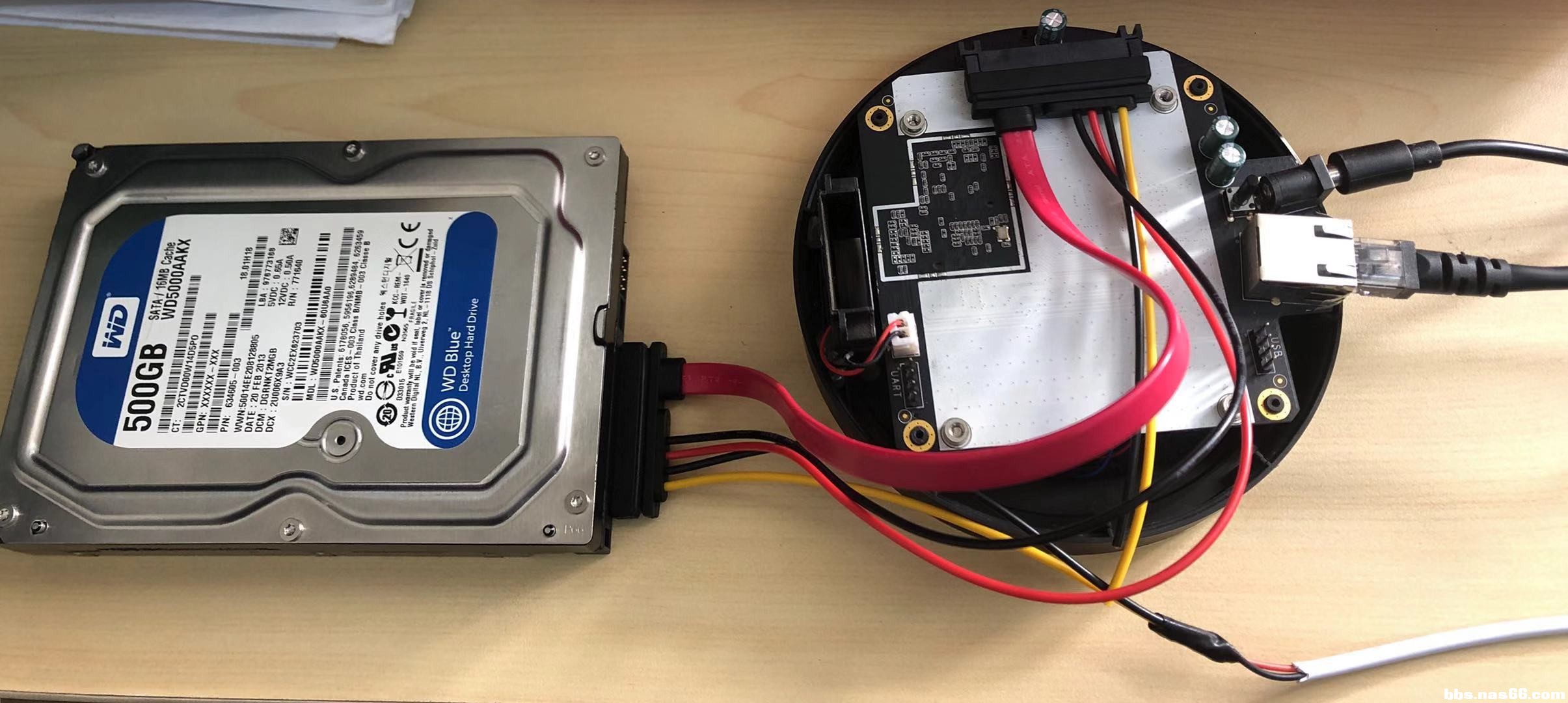

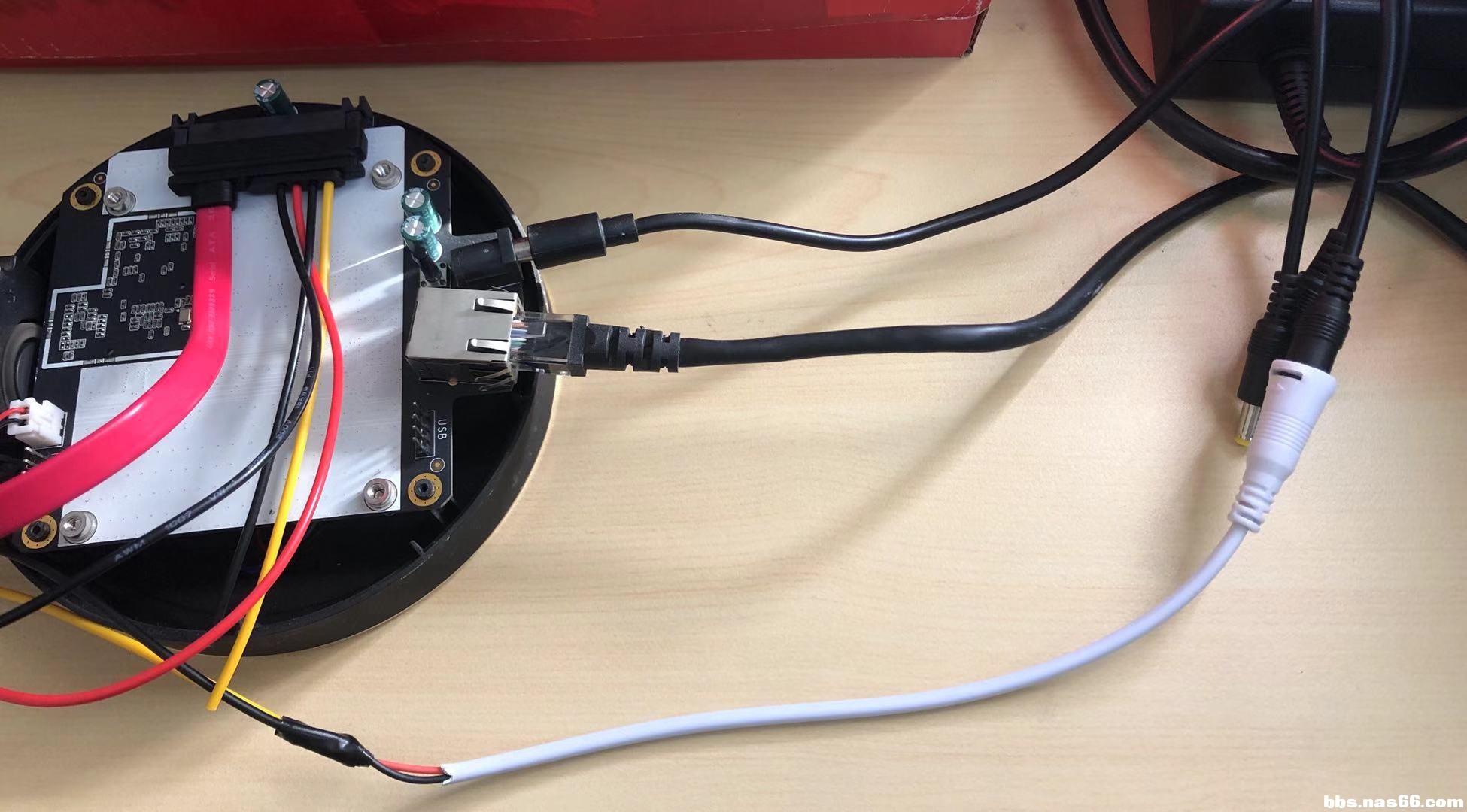

# A. V: U# o! `8 t8 h5 s" q" G3）接上猫盘和硬盘，先接12v，再猫盘上电，完成。
- F8 n. B, W4 y3 @- x% x
8 \! m; ?( i& {9 e' {
- t# K p3 }* M J9 l7 F6 q, M

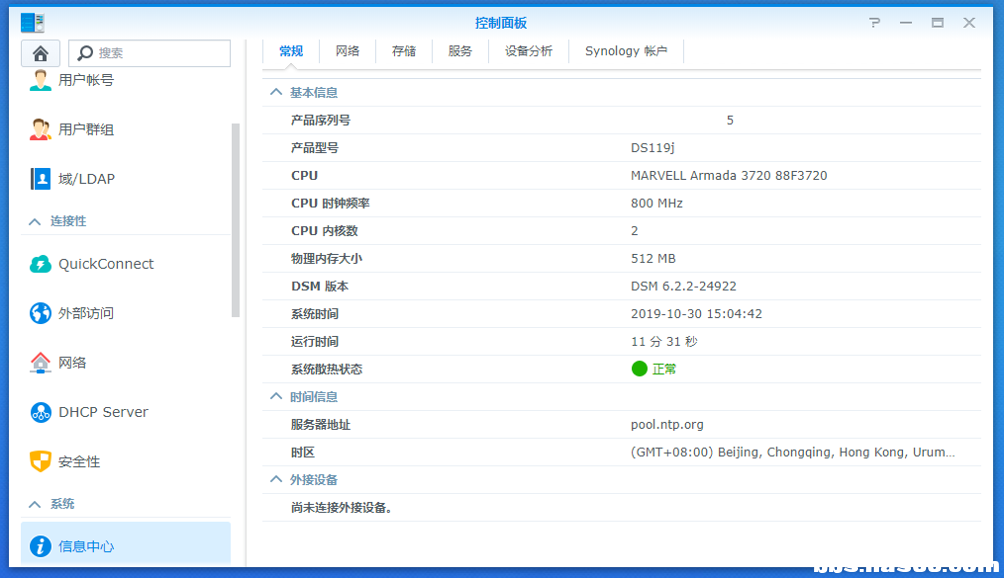

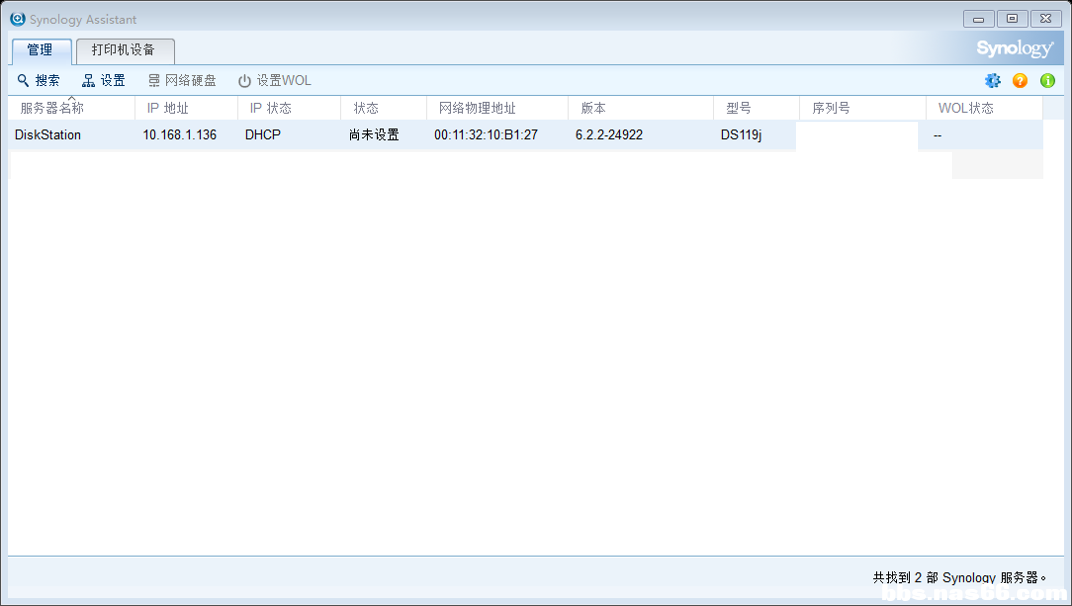

$ k- \$ p( E4 `" I: D开机搜一下，我的群晖猫盘，有了~~
, d8 V% B9 L( w6 R# z, j7 S
3 \$ D0 D. X9 Q G) U
9 Z' M! l8 ~# E8 U# c% j0 ]! U4 Q2 z5 a7 s
不用焊接，外接12v电源，用上了3.5寸盘的猫裙，算是达到目的了。1 o. s: f: N$ i9 B- I; a9 \0 M
1 f N7 Y1 E( i6 m. H; ]/ f, @拔电源的顺序是：关机--拔猫盘5v--拔12v
5 {+ u7 p( t% l# R0 t6 \0 R3 c+ W- U' L1 j
———————结束———————
+ {% e4 p; V, w N
- v9 |) t+ l& J) f4 c* K* }你说会不会损伤硬盘，我就不知道了，外接电源的硬盘盒不都是这样的么......
0 v4 _9 I1 K# T3 s1 x$ N反正猫盘也从来没有正常关机过，只能硬拔电源。
