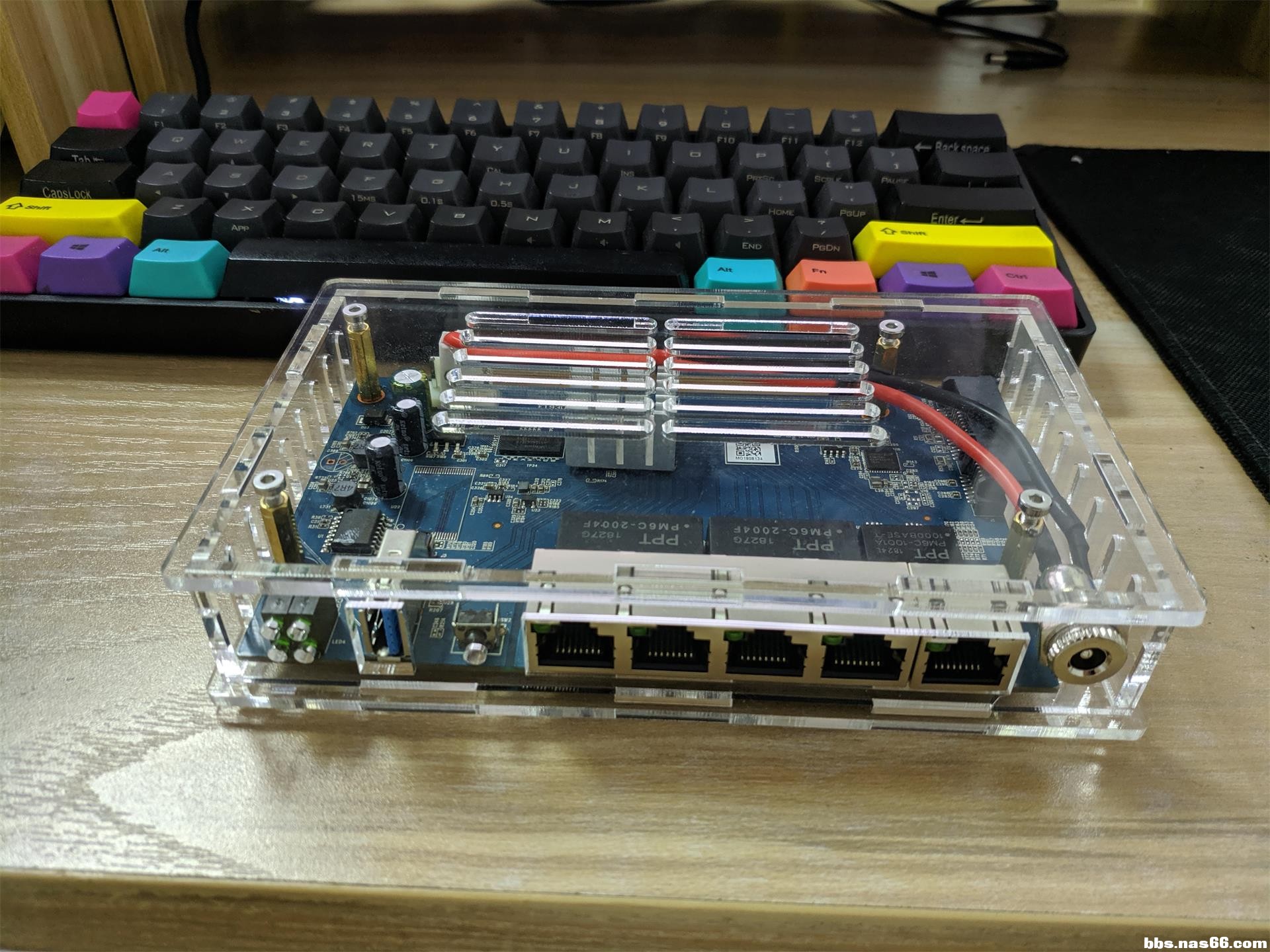

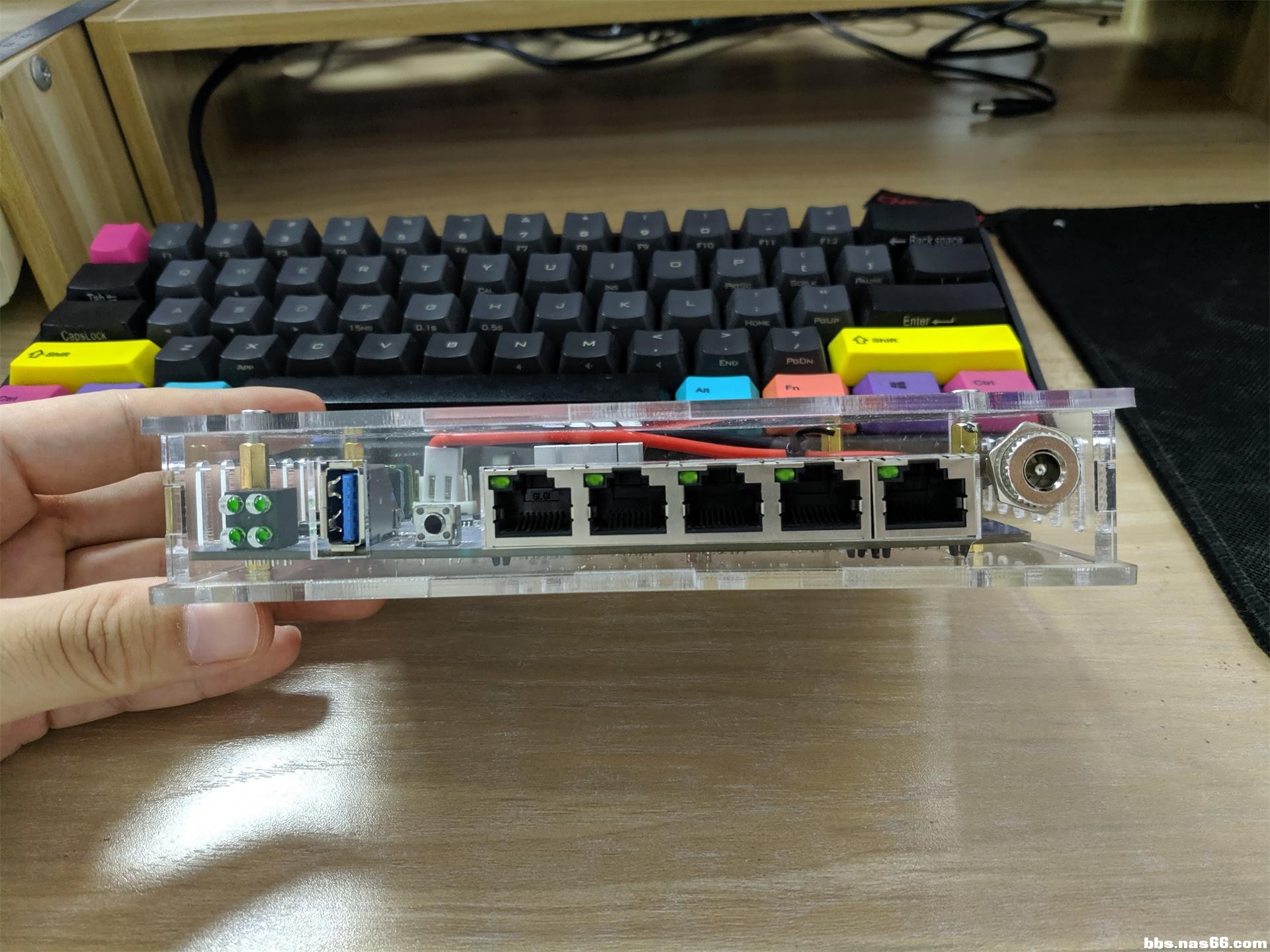

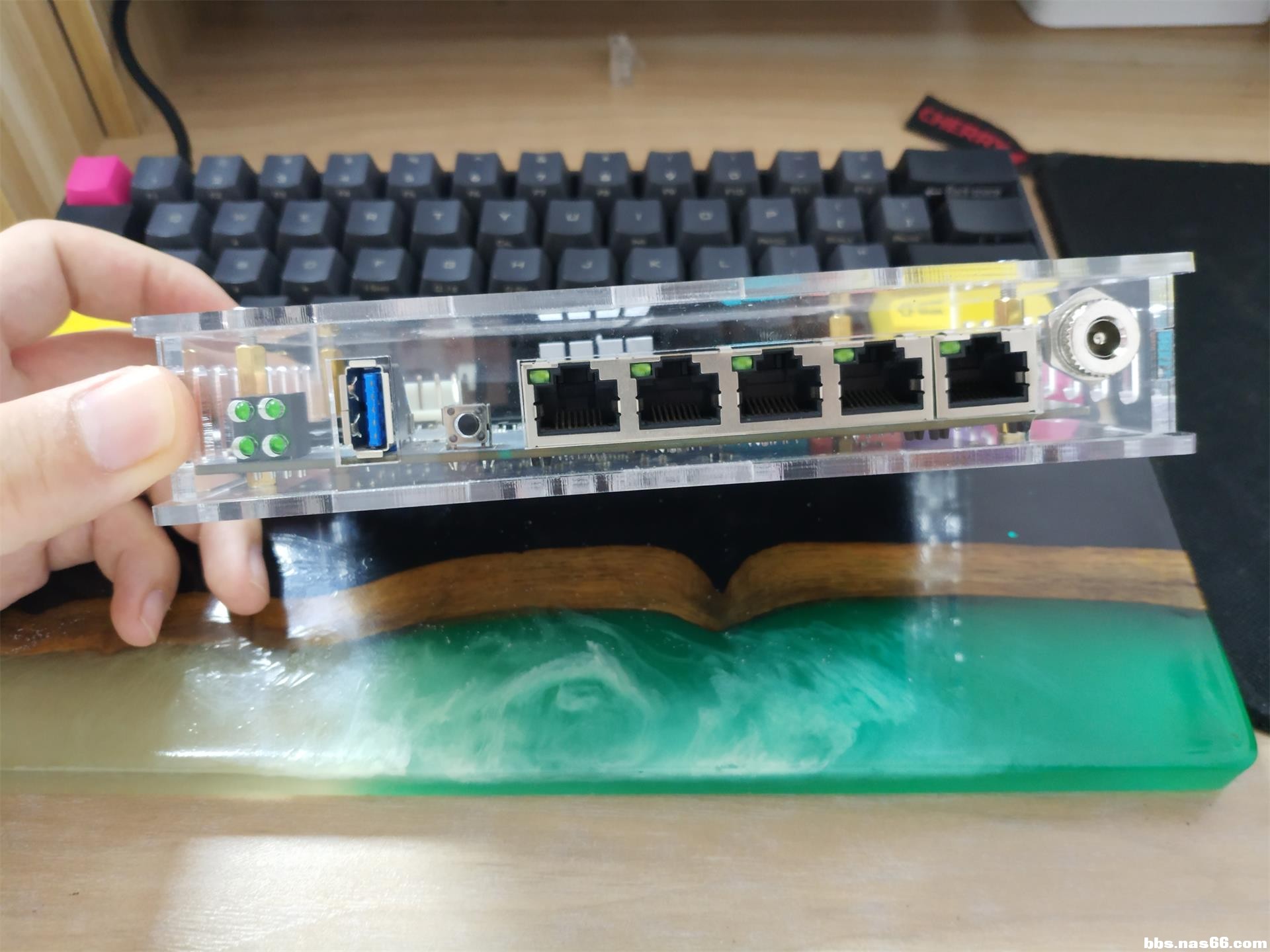

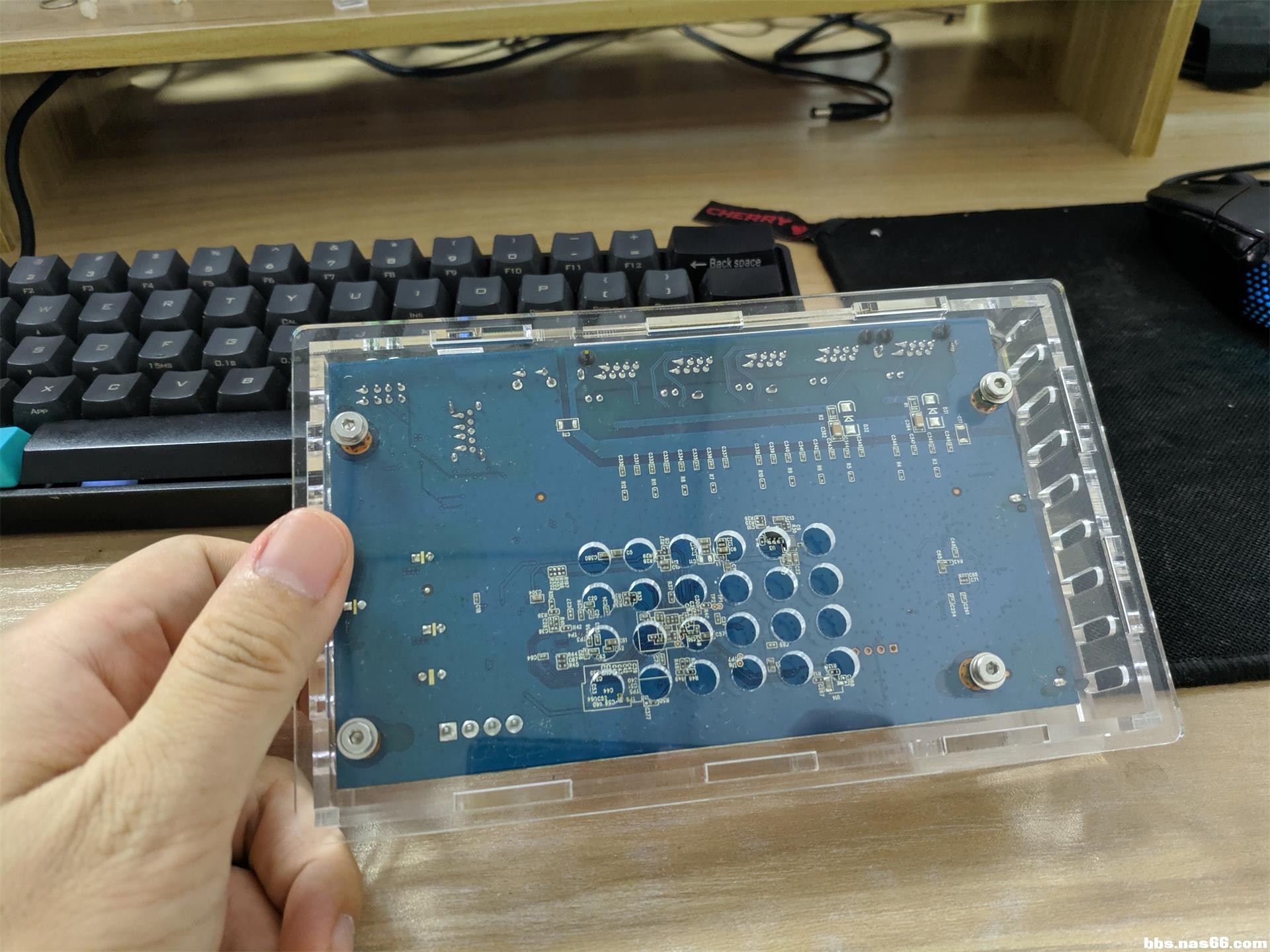

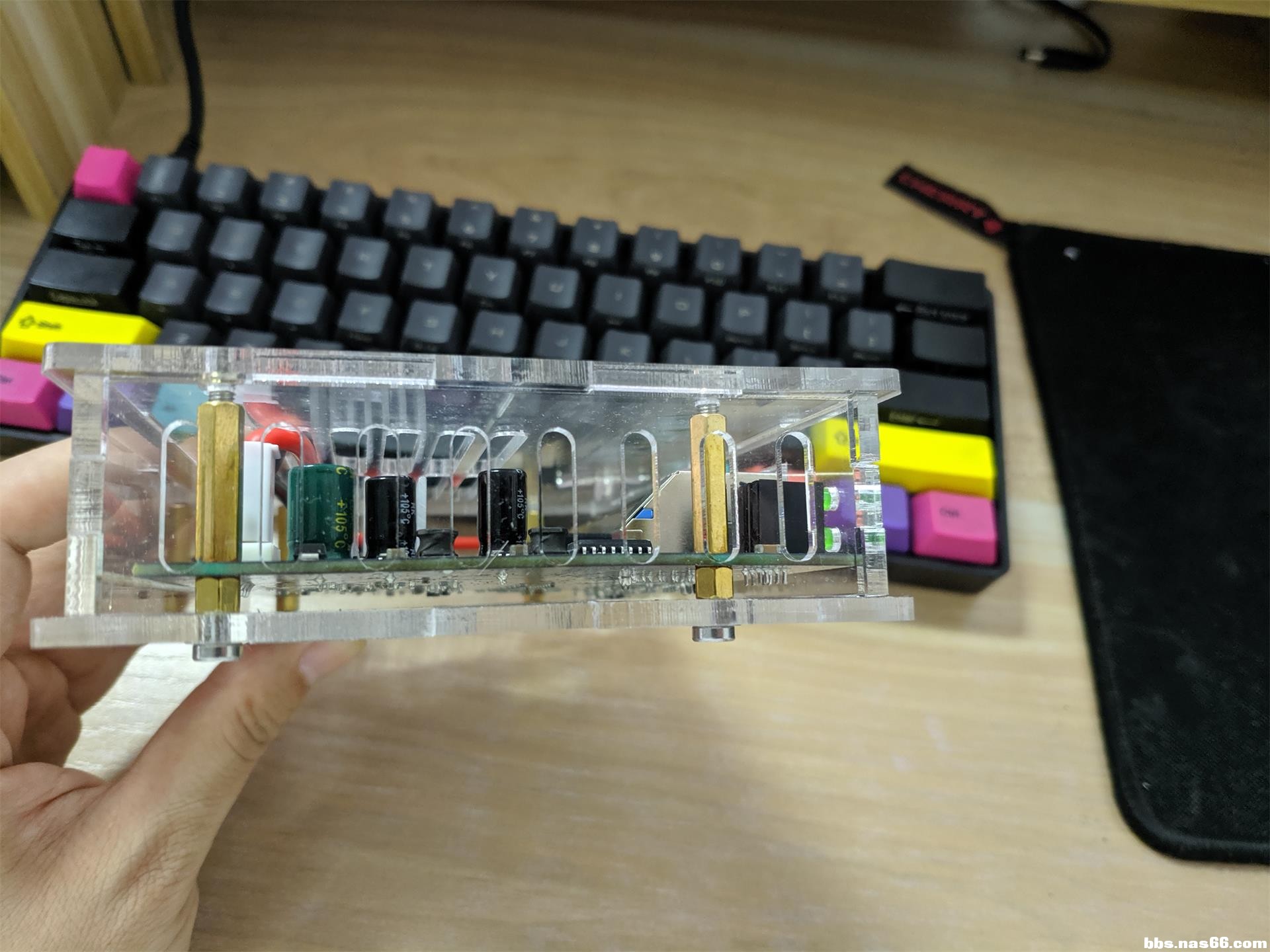

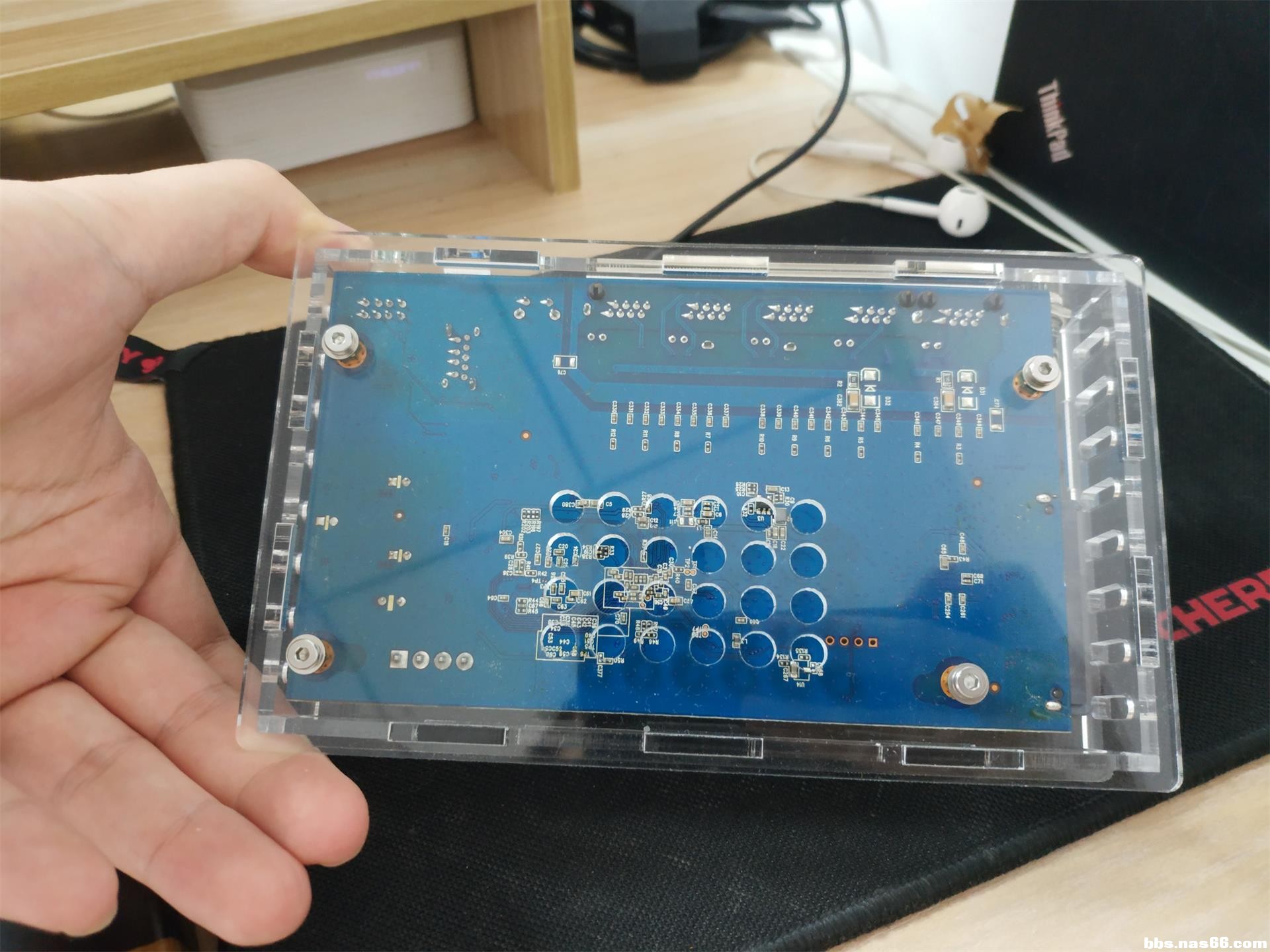

小娱C5亚克力外壳

一一 · 发表于 2019-11-25 16:21:49

本帖最后由一一于 2019-11-25 16:21 编辑

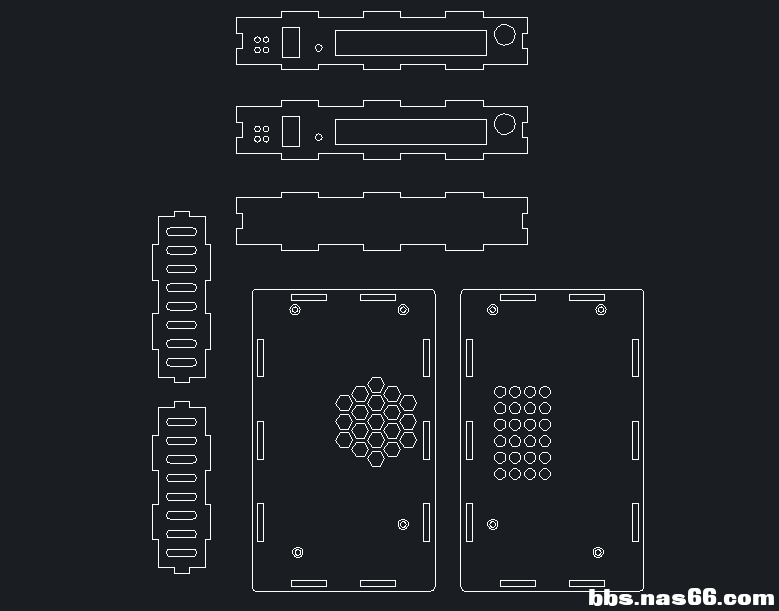

图为论坛指间上的舞动群里(广东锋)绘制

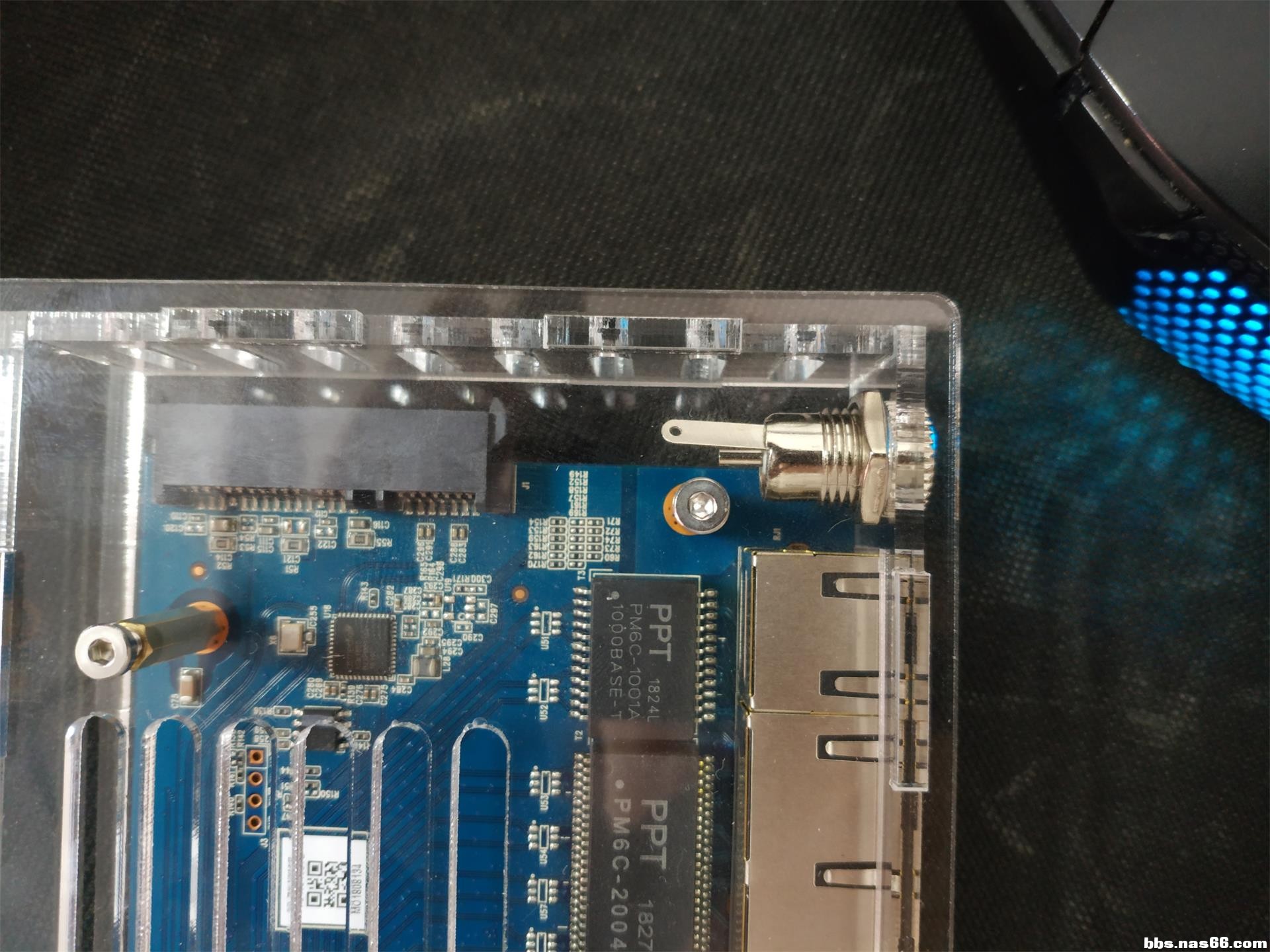

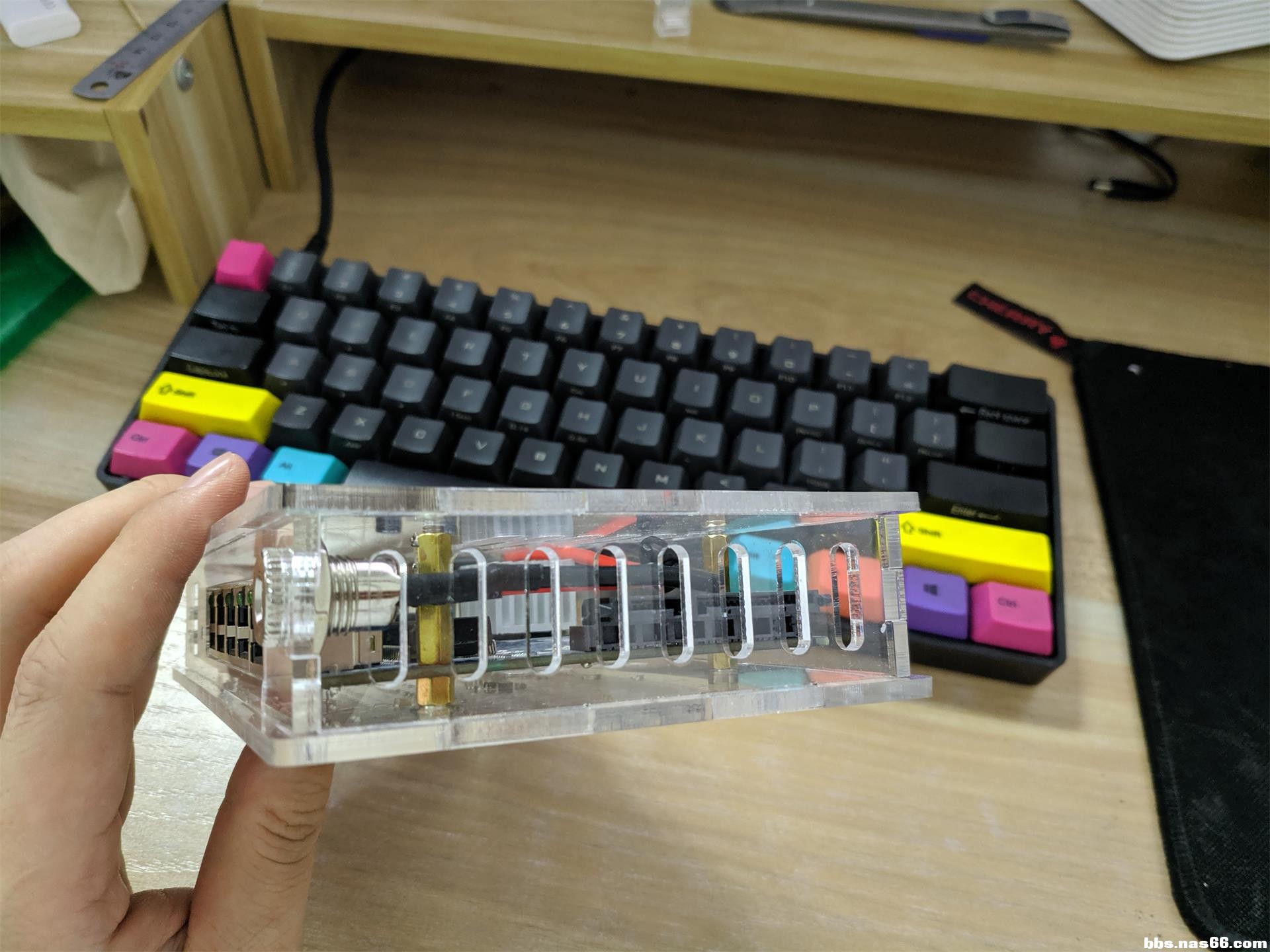

基于c5路由1.23版本改动dc开孔和散热
调料包

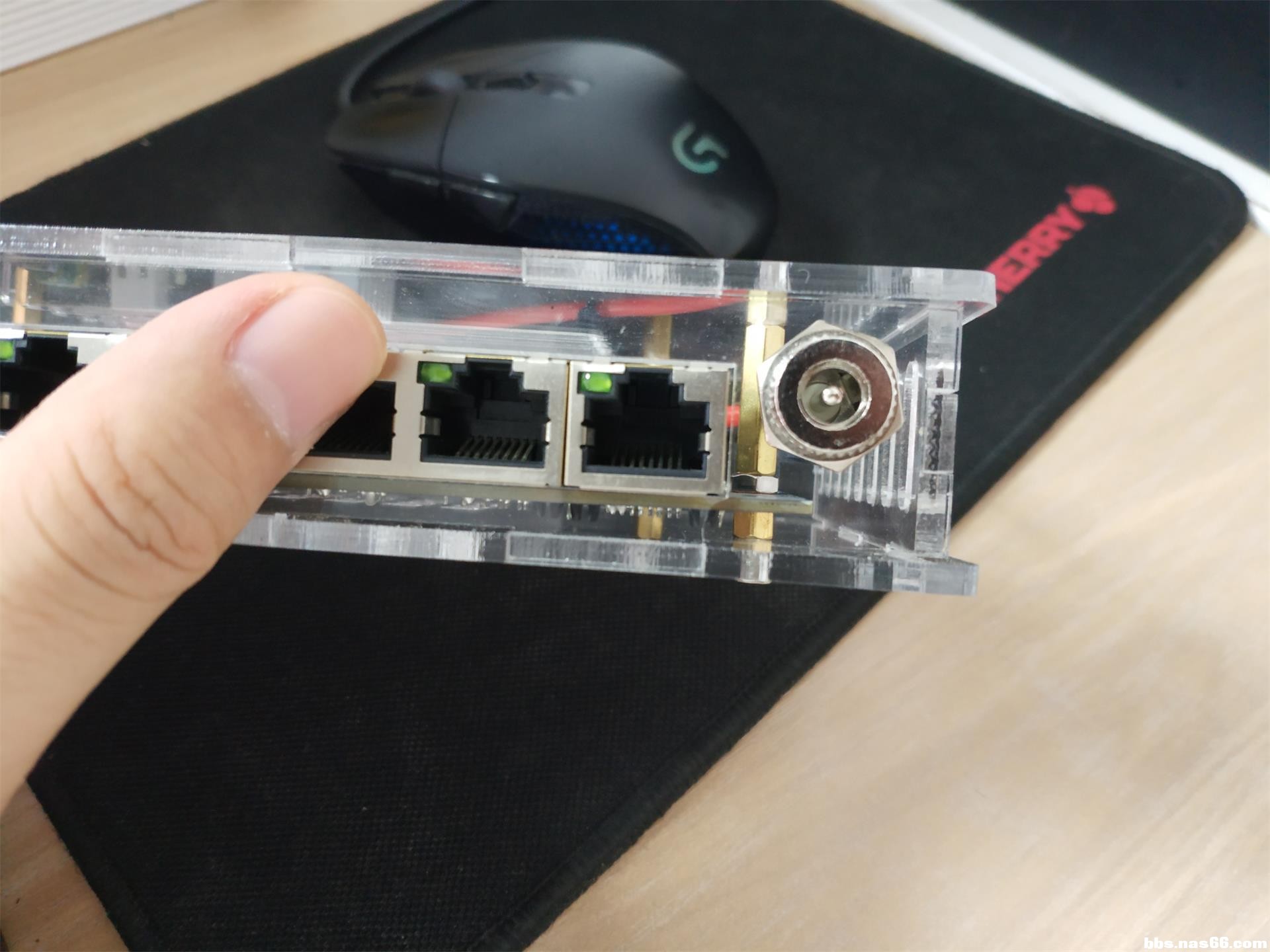

电源插座: DC-099 DC 5.5*2.1
螺丝: M3*5
螺柱: M3*4单通 M3*20双通螺柱

开孔基于注册用户的版本

因为这版本亚克力刚下单以下为未改顶部散热孔的图

c5路由1.23改.zip (44.23 KB, 下载次数: 62)

Sunday · 发表于 2019-11-25 16:53:41

感谢楼主分享，另外问一下电源要怎么改

h456cn · 发表于 2019-11-25 17:06:00

谢谢分享。

一一 · 发表于 2019-11-25 17:40:08

Sunday 发表于 2019-11-25 16:53
感谢楼主分享，另外问一下电源要怎么改

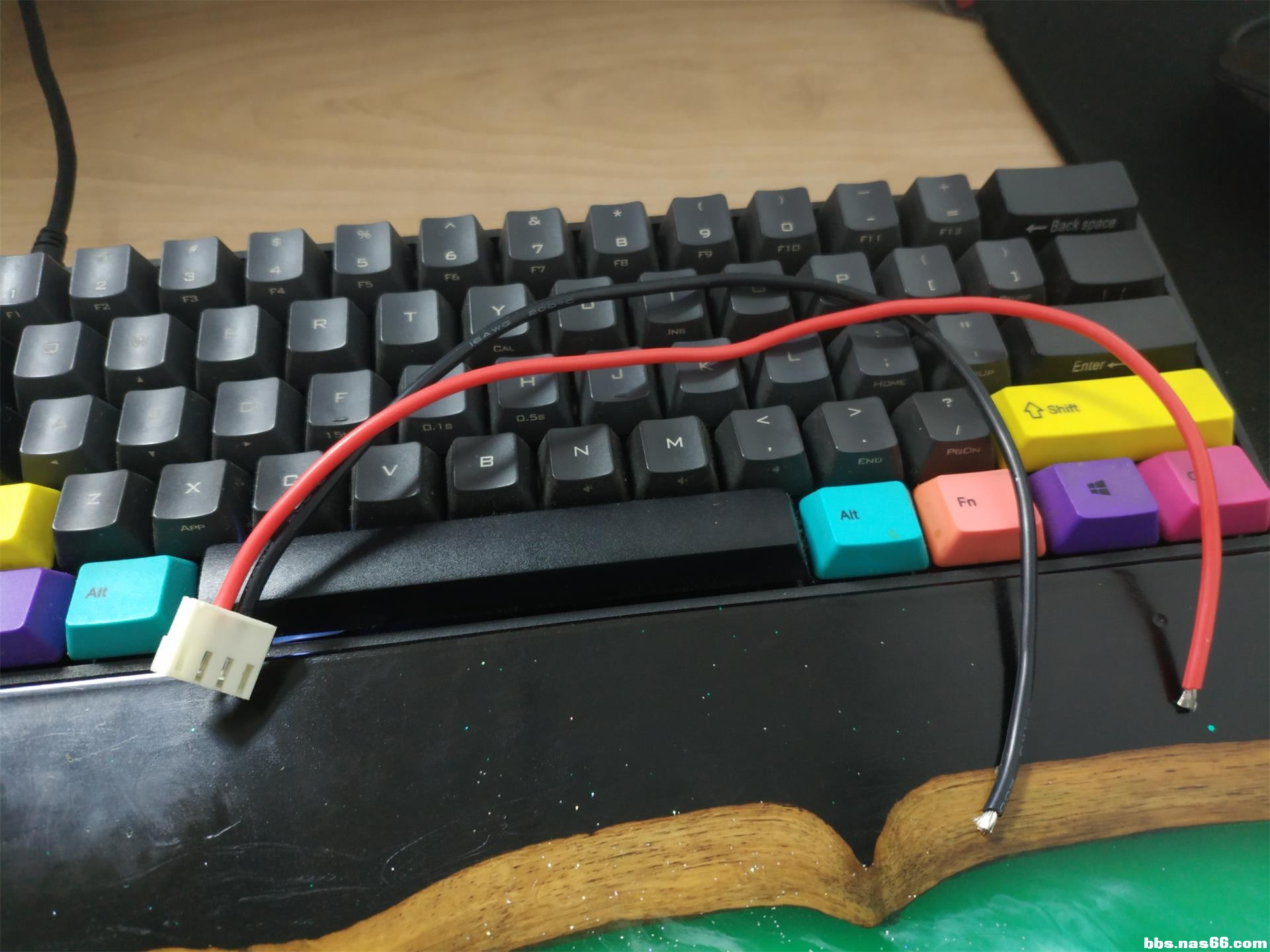

我是自己压线然后焊上去

Jokernono · 发表于 2019-11-25 19:46:43

谢谢分享。

ngwk1984 · 发表于 2019-11-26 01:51:09

谢谢分享。

523295116 · 发表于 2019-11-26 15:36:17

感谢楼主分享，另外问一下电源要怎么改

wwdzcdb · 发表于 2019-11-26 17:37:52

大佬大佬优秀

我爱群主 · 发表于 2019-11-27 08:20:23

大佬优秀，什么时候出个能内置3.5寸硬盘的啊
