魔盒（二代）刷机体验

pplive800

固件出来有了段时间了，教程也出了不少，虽然都是要渣金的！

本来是早就买了固件，昨天才有时间刷机，就刷机过程中情况给大家个参考，考虑到大家都为了渣金水贴不容易，不收渣金了。

因为上车早，大概119包邮的，原来是看好盒子了，想硬改，买了以后发现主板少，价格贵，加上蜗牛和猫盘用着也方便，就放下了。

图片在家里稍后附上吧

1、先说下版本吧

魔盒分一代、二代，据说二代缩水不少，我不太清楚，序列号就可以看出来，AA的是一代，AC的是二代，有兴趣的可以去看下对比图，http://bbs.nasdiyer.com/thread-6293-1-1.html，应该说一代是开发版本，二代是精简版本，根据需要精简了不少东西，但内部也简洁了不少，拆开看看明显少了很多排线，如果稳定性能保证的话，简单好些，有利于散热，而且插接件出问题的几率少些。

但总体来讲刷机是一样的，

2、拆机

这个大家都会了吧，后面四个螺丝，内六角或梅花的螺丝刀都行，这个一般是成套的，找到合适的拧下来就行，拿下后盖板，把里面整体向前推出。

看到主板了，刷机拆到这样就可以了，可以看到USB2.0的口，这个有兴趣的买个侧插母座补上就行，不过3.0也能用1个，没有需求的就不用麻烦了，注意3.0接口只能用1个，是靠电源接口那个（固件目前已知的bug）。

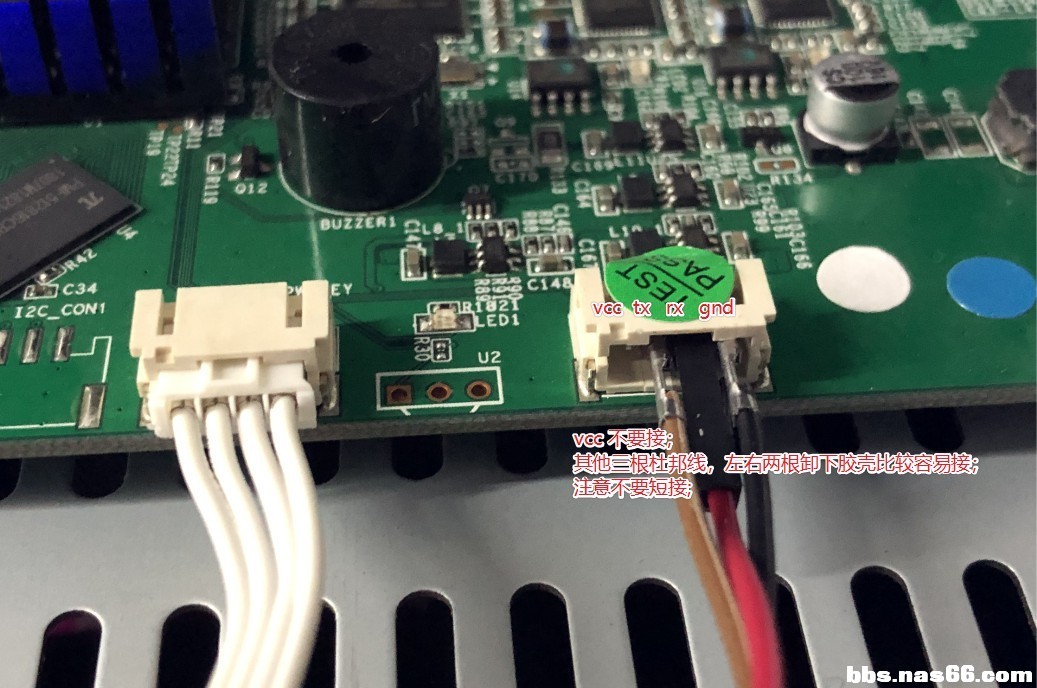

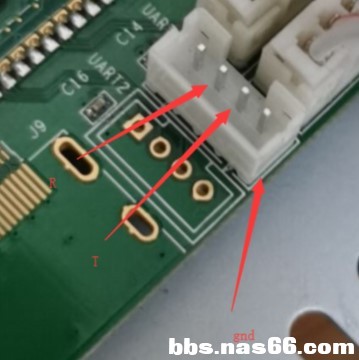

TTL这个看图吧，我没截图，用群友的图吧，一代二代位置略有差异，刷机过程区别应该也就这里吧，其他都一样了，一代看旁边的小点，4个孔，方点是vcc，其他按顺序，二代是躺倒的，一代二代的都是面对接口正面，左手边是vcc，其他按顺序，接上gnd然后把ttl的tx接主板的rx，tl的rx接主板的tx，直接3根线，这里注意，魔盒的接口比较小，要把ttl线的杜邦头的胶套拆掉，最好是保留中间那根线的，也可以都拆，找胶带把中间的包一下。

一代的

二代的

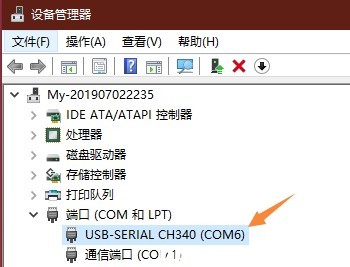

Ttl插电脑，大多是340g的，win10不用驱动，自己就认出啦了，win7找卖家要个驱动，在设备管理器里查看com口，一般是后面有340的那个，记住号，我之前刷猫盘的时候是com3，这次是com5。

查看刷机电脑的IP地址，，例如我的是192.168.8.103

这样硬件环境基本准备好了。

3、软件

固件下载好了，解压缩，可以看到bbs.nasdiyer.com.img文件和X的专用工具文件夹，还有个使用简单流程的文本文件，找个U盘，注意格式化成FAT32，大小能放下bbs.nasdiyer.com.img就行，只放这一个文件，其他的拷到方便的位置备用。

注意关掉防火墙，这个一定要做，可能会出各种问题。

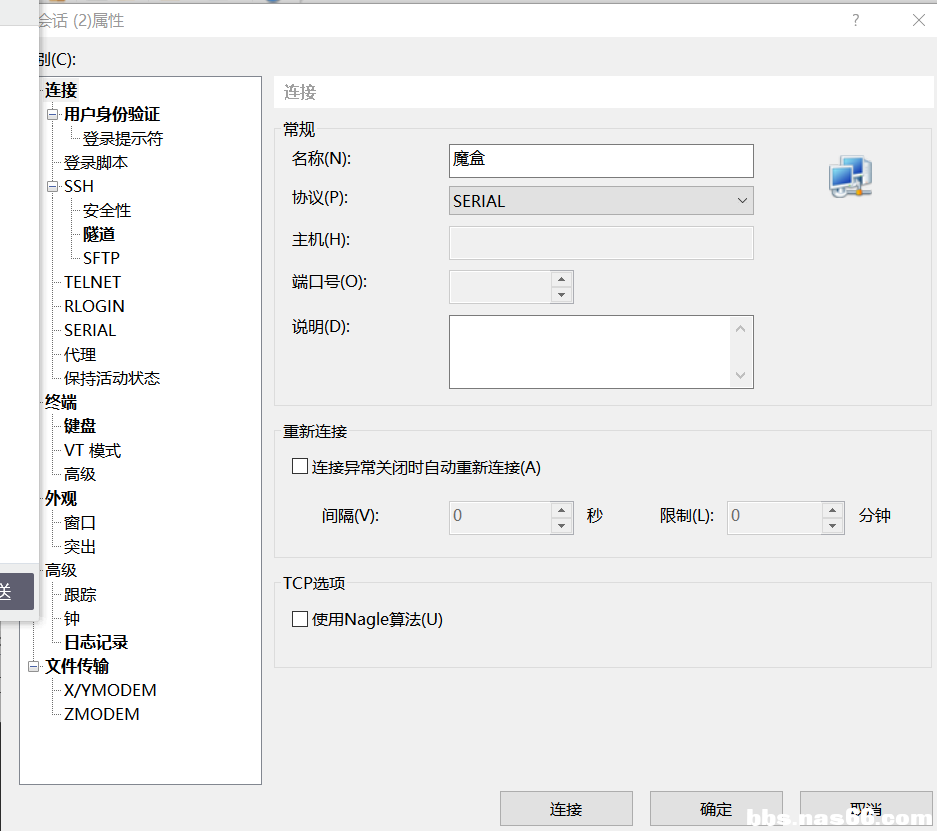

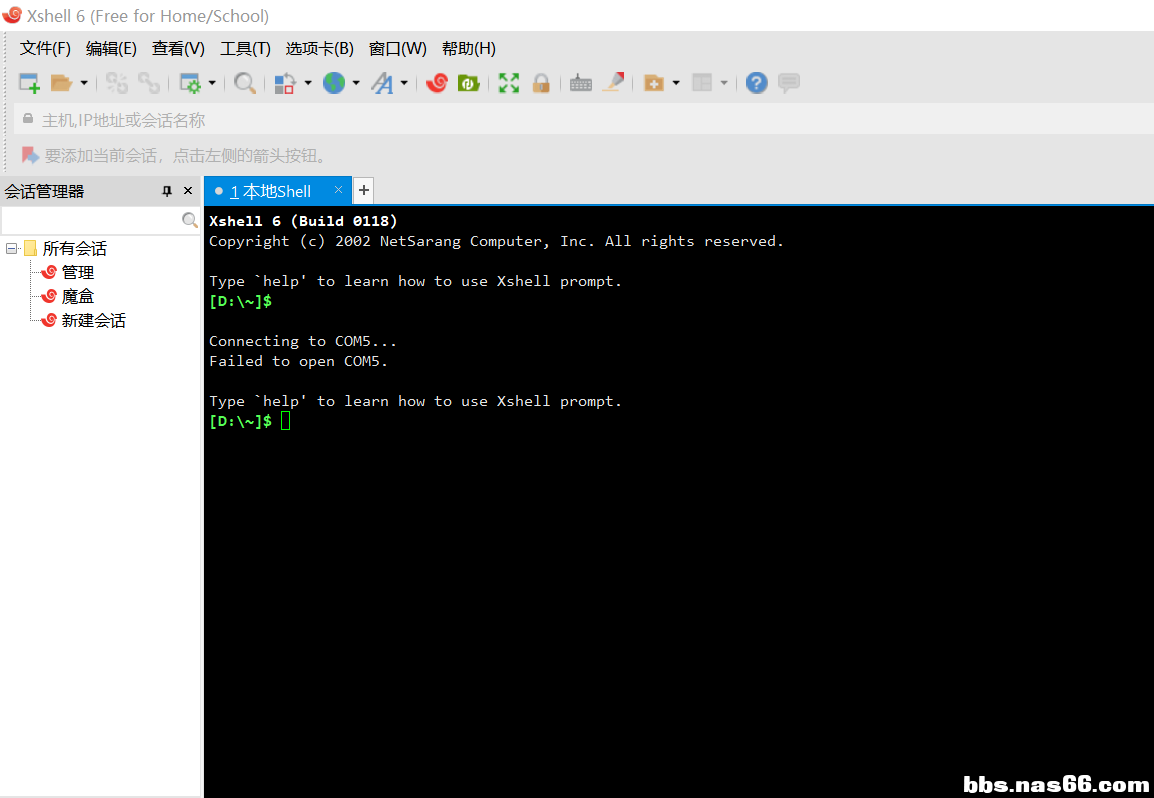

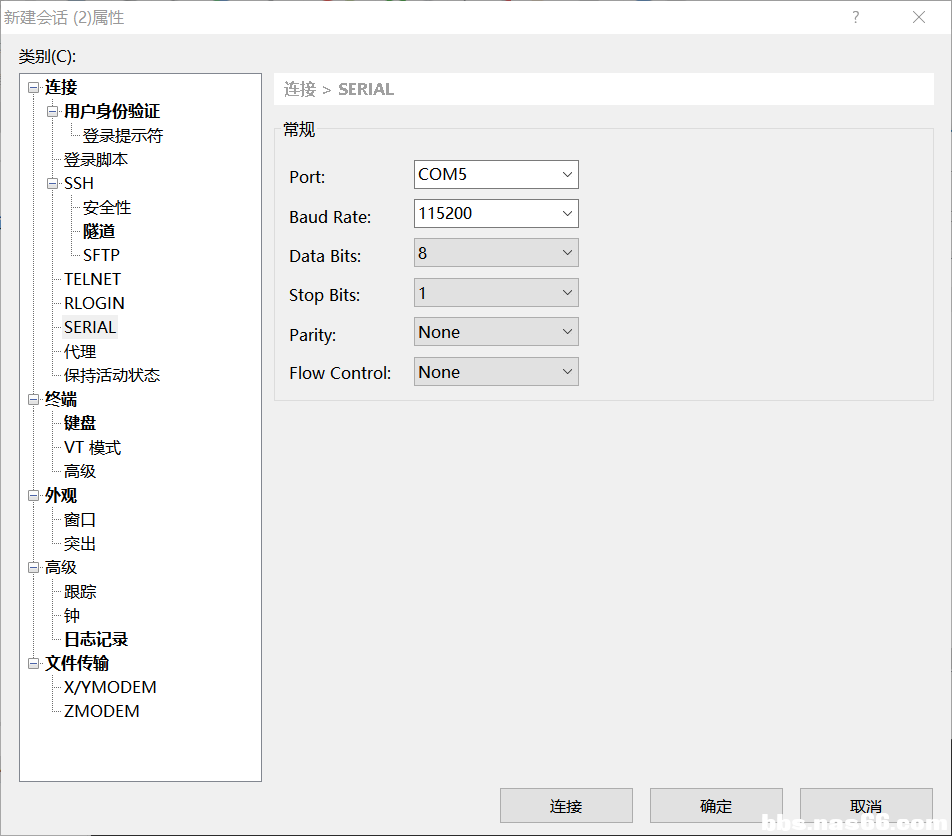

还得准备xshell软件，之前有的就不用了，没有的去https://www.newasp.net/soft/384562.html下载，打开xshell6，新建连接，名称魔盒，协议选serial，然后点左面的serial，port选之前记下的com5（根据你自己查看的号），波特率115200，确定后选连接。

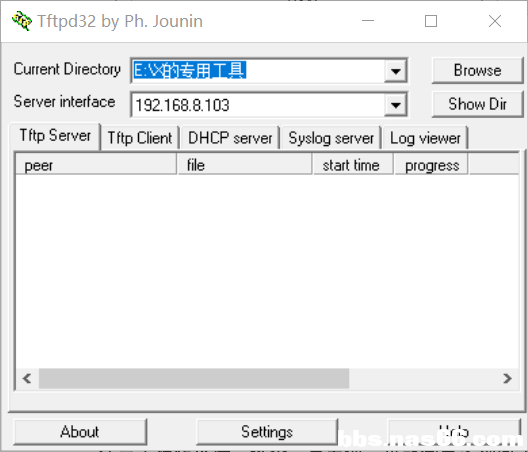

打开X的专用工具文件夹 打开tftpd32，看看文件地址对不对，注意：看看IP地址是不是是本机的IP地址，有时候会有好几个IP，一定要选本机的实际IP。

这时候软件环境，下一步刷机了。

pplive800

4、刷机

点开之前打开的xshell 6，按住刷机电脑键盘的esc键，同时插入魔盒电源，会听到哗的一声，xshell界面会显示很多字符（如果没有显示说明ttl接的不对，可以把rx tx对调下。），最后出现REALTEK >>提示符，可以松手了，现在可以刷机了。

打开  简单流程的文本文件   ，复制命令，这有个小坑，不知道为什么，我的第一条命令复制过去会被吃掉第一个字母，所以有出错提示要检查下粘贴的命令是否一样的，再粘一下就好了，

先设置魔盒ip

env set ipaddr 192.168.8.19  （这个IP是根据自己的路由器网段设置一个闲置的IP地址，不要和其他设备冲突）

再设置TFTP服务ip

env set serverip 192.168.8.103  （这个就选之前打开tftpd32显示的IP地址，就是电脑的实际IP）

传输文件

tftp 0x03000000 emmc_kernel.bin

tftp 0x01ff2000 emmc_rescue_dt.bin

tftp 0x02200000 emmc_rescue_rootfs.bin

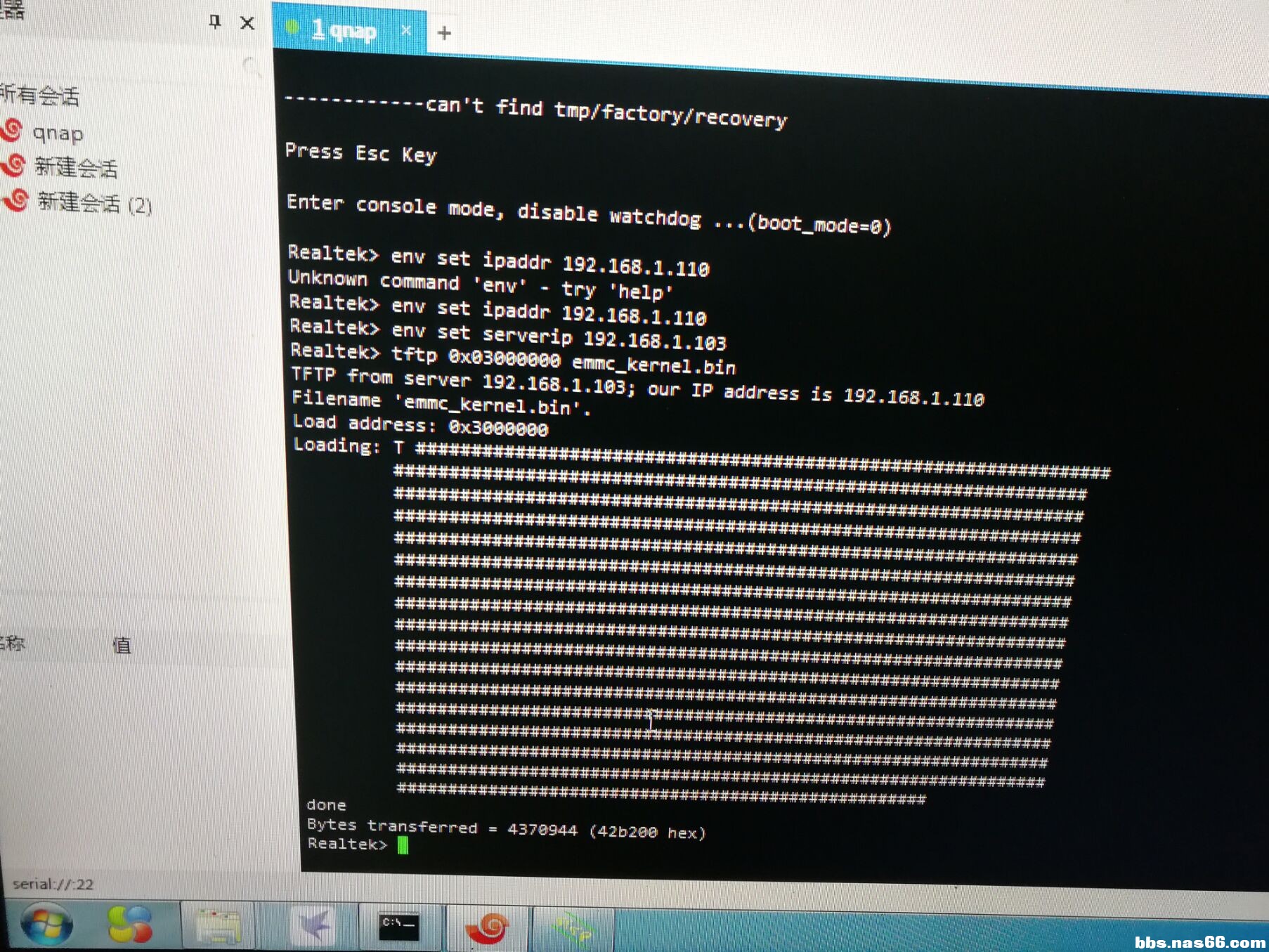

这地方是个重点，很容易出错，正常显示进度是#####，显示TTTT的就是有问题，要检查IP、防火墙tftp工具的问题，我在这卡了很久，因为用笔记本，用无线，我的路由是刷的openwrt，关防火墙，换tftp工具，折腾半天都不行，本想换路由器，把旧路由找出来前觉得用网线试一下，结果好了，所以无线不行的时候可以换网线试一下，如果还不行找个小交换机不接路由，电脑手动设IP试试。

正确的

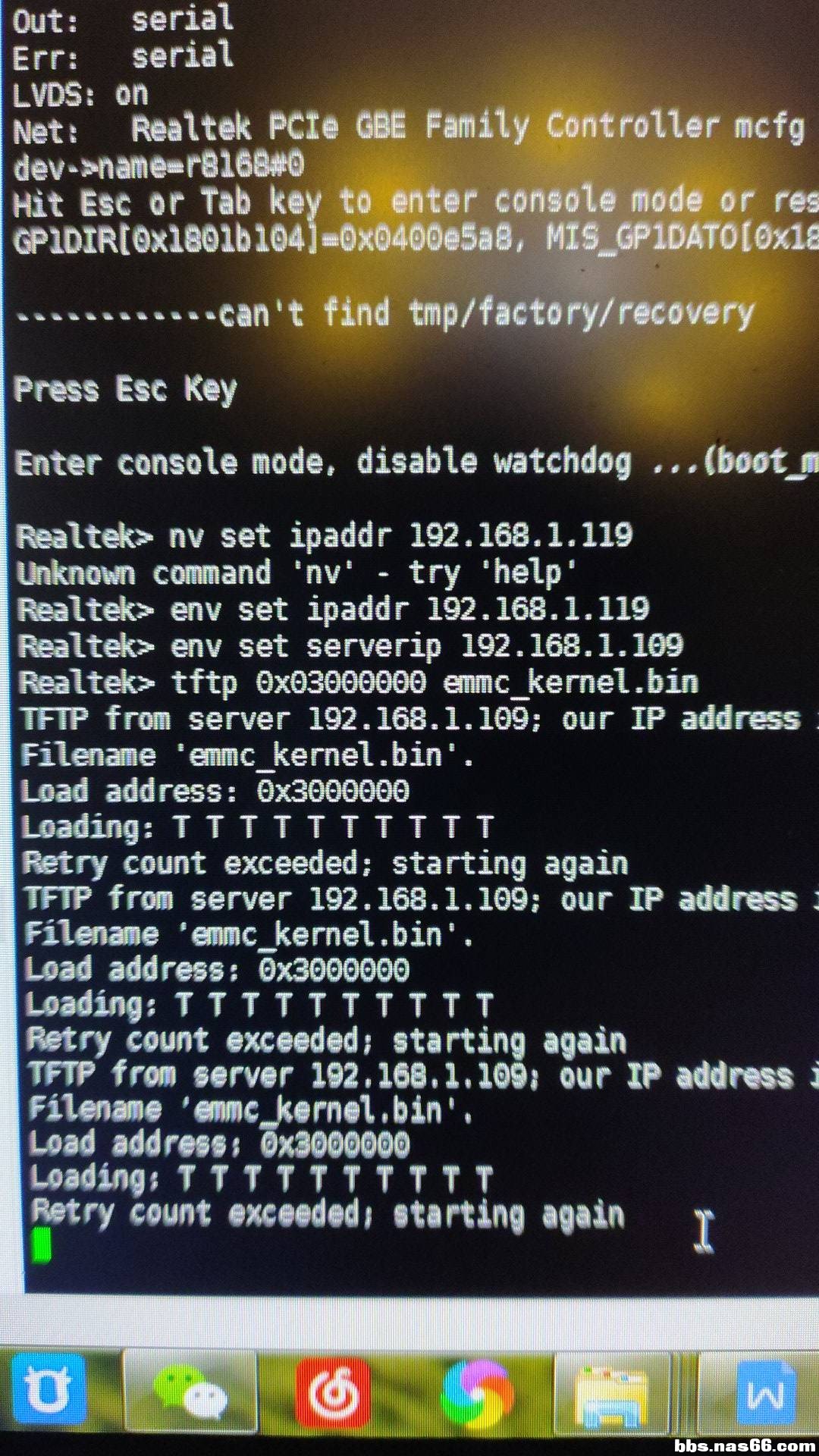

错误的

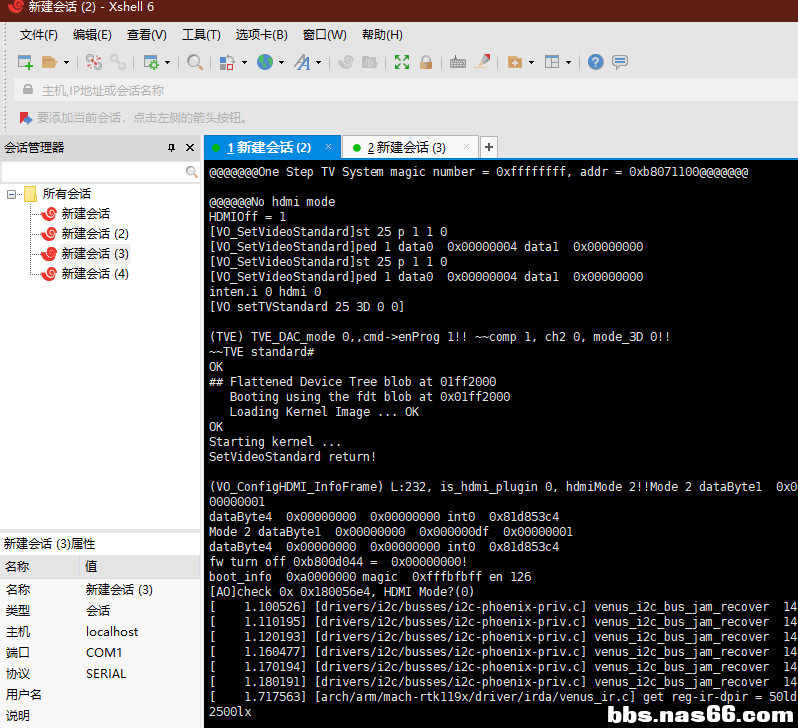

文件传完后boot all或者goall

这个没什么了，时间也不长，一大堆字符过去。

插入U盘，记得是靠电源口近的那个USB口，插错也不要紧，没有提示就换个口插，插上后有提示，一堆字符。

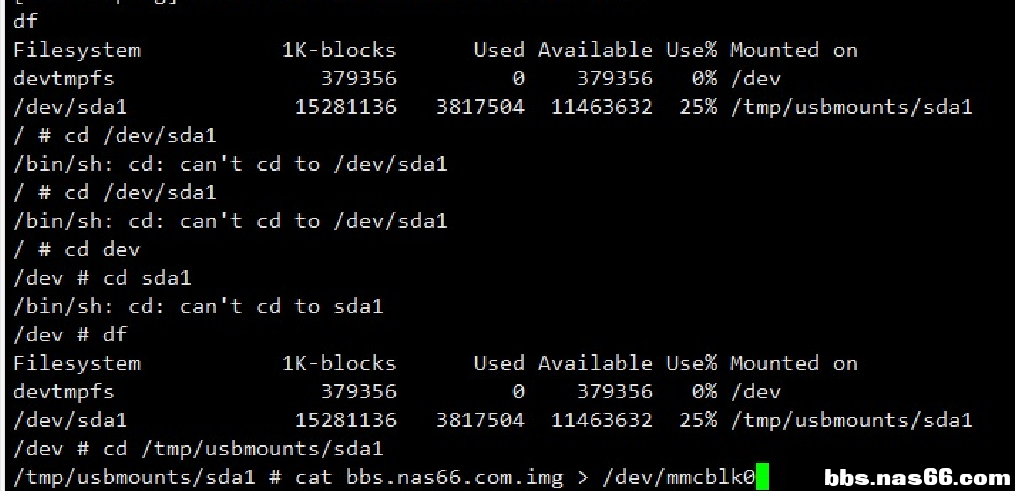

插好后输入df

这样会显示U盘的路径，我的是16g的，看着比较明显，注意是后面的路径/tmp/usbmounts/sda1（我的，具体看实际显示）

输入cd /tmp/usbmounts/sda1（U盘的路径，根据上面显示的）我就没仔细看，输错了好几次

这是提示符会进入U盘路径

输入cat bbs.nasdiyer.com.img > /dev/mmcblk0

这个之后就得耐心等待了，没有提示注意不要断电

完成后会出现#提示符，我的大概不到10分钟。

结束了，我是稍等了一会断电。

这样主要过程完了，没有什么差错的就可以装好机器了，上硬盘了。怕出错的也可以先装硬盘，确定没问题在装好机器。

pplive800

5、设置系统

开机，可以官网https://www.qnap.com.cn/zh-cn下载Qfinder 查找，也可以路由器查IP，然后在网页输入IP。

第一步是安装固件页面，注意：一定要跳过

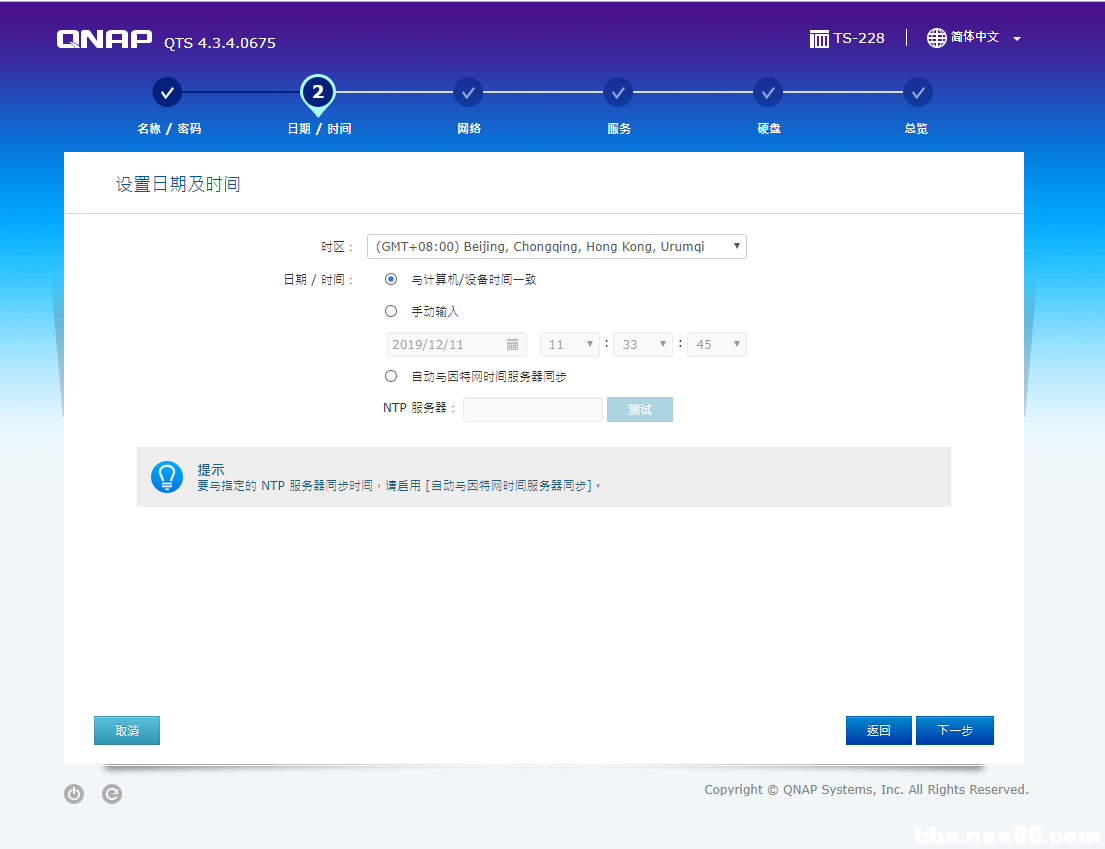

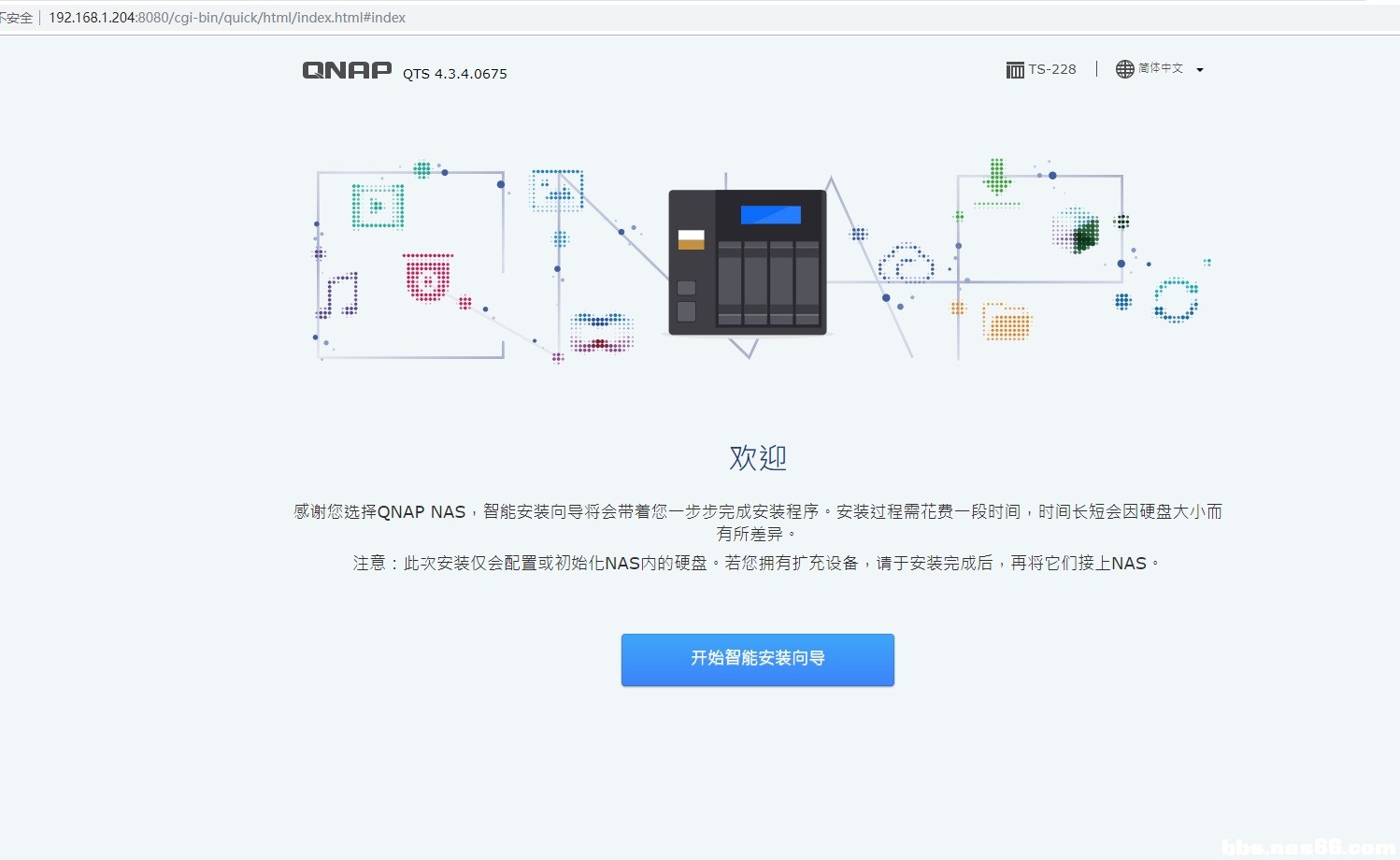

然后是 欢迎页面和设置页面，这些都没什么，大同小异的东西，简单就设置好了。

我是装了两块硬盘直接选的raid1。

设置完后就是漫长的等待过程了，要有耐心，这个和魔盒无关，威联通arm的就是速度慢，我的白威联通也是超慢。

完成后会进入登录页面，按之前设置的用户名和密码进入，会弹出更新提示，注意一定不要更新！

好了，剩下的就是设置还有安装软件及各种应用了。

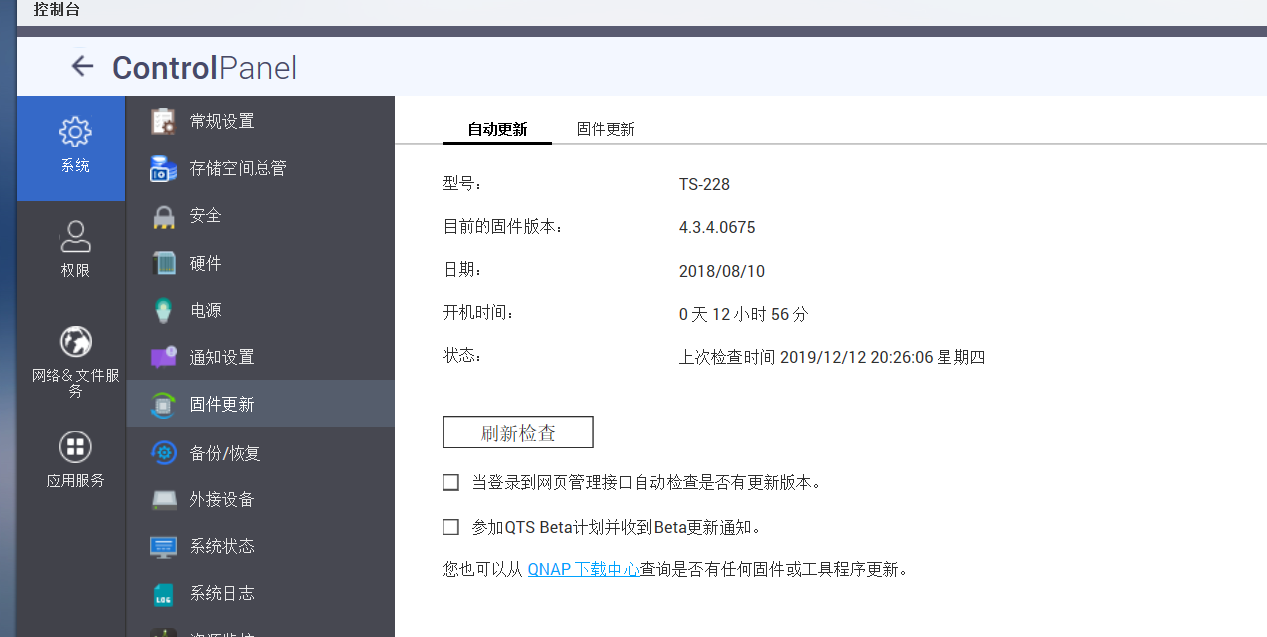

关闭自动更新

6、目前的bug

Usb3.0只能用1个，来电自动开机，开关键只是摆设，风扇不转

风扇这个问题，群主有临时方案

进入系统-控制台-网络&文件服务-Telnet/SSh       允许SSh连接  应用

还是之前的xshell 6 只是这回创建的连接是ssh，其他默认的就行

登录用户名和密码就是之前设置的管理员账号和密码

依次输入命令

echo 42 > /sys/class/gpio/export

echo out >/sys/class/gpio/gpio42/direction

echo 1 > /sys/class/gpio/gpio42/value

OK

这里有个小问题，因为我是两块硬盘，不知道为什么进系统是日志提示其中一块i/o错误，进系统扫描了下，不开风扇温度厚的那块上60了，开了扫描后用了很长时间，检测完硬盘重启了就没管，结果发现又是一堆温度报警，这个重启就得重新开风扇，不知道有没有长期的办法，毕竟有时候断电也会重启。

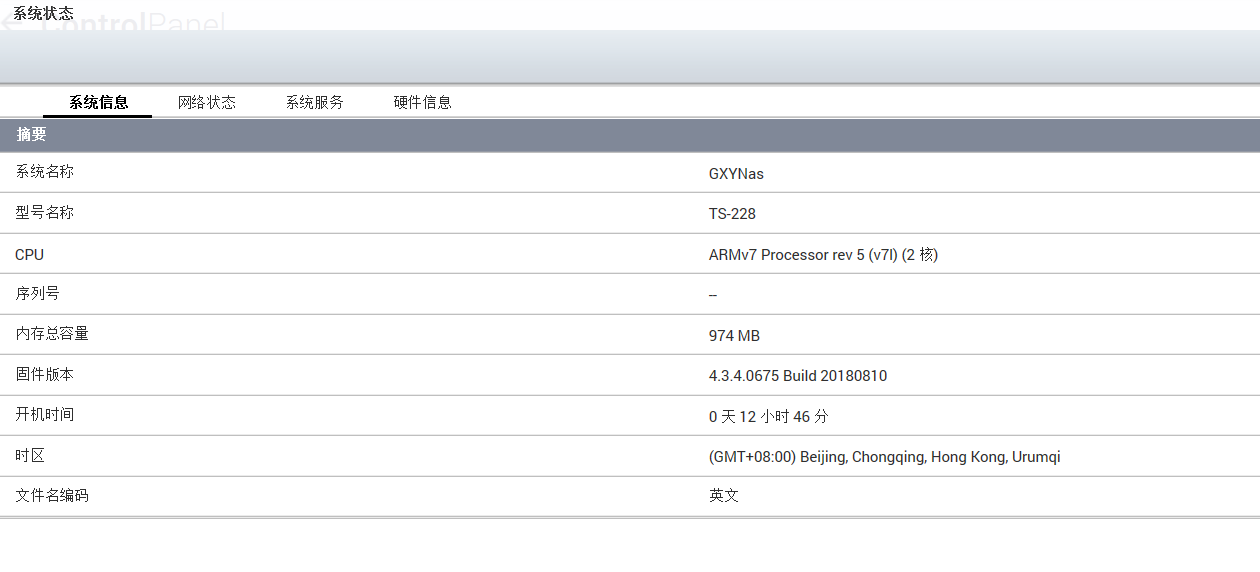

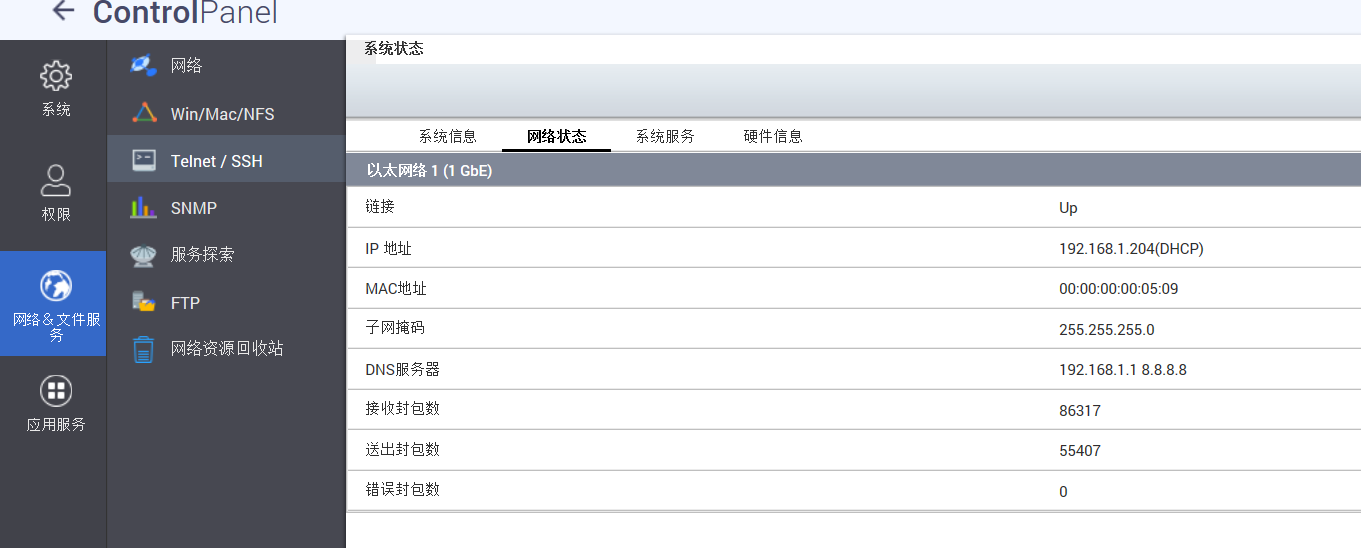

系统信息里序列号是空的，mac地址大家都一样，00:00:00:00:05:09。

序列号无所谓，洗白没需求，威联通的外网访问速度无语，我有公网IP，还是靠端口映射。

mac地址  这个有点不好看，那是云上找了个方法，没时间试，不知道行不行。可自行测试。

通过SSH 登录 NAS  用admin 登录

然后用如下命令修改

iface_set_mac eth0 xx:xx:xx:xx:xx:xx

具体mac 地址 参考自己nas上的标签

码字太累了，怪不得群主不写教程，扔给阿文箘，刷机时基本没怎么截图，借了些图，希望不要介意。

这个是刷机的一点经验，中间遇到的问题可能会和其他人不一样，不收费，大家积极探讨集思广益，用起来就会更好。

关于外网访问应用，之前我发过一些，

让 myQNAPcloud 更快些！

http://bbs.nasdiyer.com/thread-6336-1-1.html

有公网IP的威联通外网访问！

http://bbs.nasdiyer.com/thread-6338-1-1.html

通过VPN方式实现外网访问！

http://bbs.nasdiyer.com/thread-6344-1-1.html

kpxx

感谢分享，学习

brightforce

感谢分享，学习

chinafj

感谢分享，学习

fdb2007

感谢楼主分享，学习了

怪蜀黍不属鼠

为什么你们刷好都有简体中文，我刷了只有繁体，没有简体，很不开心

pplive800

怪蜀黍不属鼠 发表于 2019-12-13 15:24
为什么你们刷好都有简体中文，我刷了只有繁体，没有简体，很不开心

不会的，都一样的呀。
