【元旦征文】贝壳云DIY双盘位快速插拔亚克力外壳

squarer · 发表于 2019-12-29 16:28:01

本帖最后由 squarer 于 2020-1-7 16:58 编辑

壳子主要功能：双盘位快速插拔，兼容2.5和3.5硬盘，有硬盘固定螺丝孔，按需是否固定，顶部预好的散热孔刚好能压住散热片，其缝隙也能兼容40x40的散热风扇安装，侧面预留孔做接口板，固定孔距为2.54的倍数，方便万用板DIY，当然也可以嘉立创5元PCB搞定，预计放上MicroUSB，UART针和Maskrom跳帽和Reset跳帽。部件对称设计，硬盘出口可以调整方向，方便壳子放到不同的地方。

接口开孔尺寸和主板固定孔参考finale_z的尺寸，做了下幅度的修改，感谢finale_z的开源图纸，原帖地址http://bbs.nasdiyer.com/forum.php?mod=viewthread&tid=4329

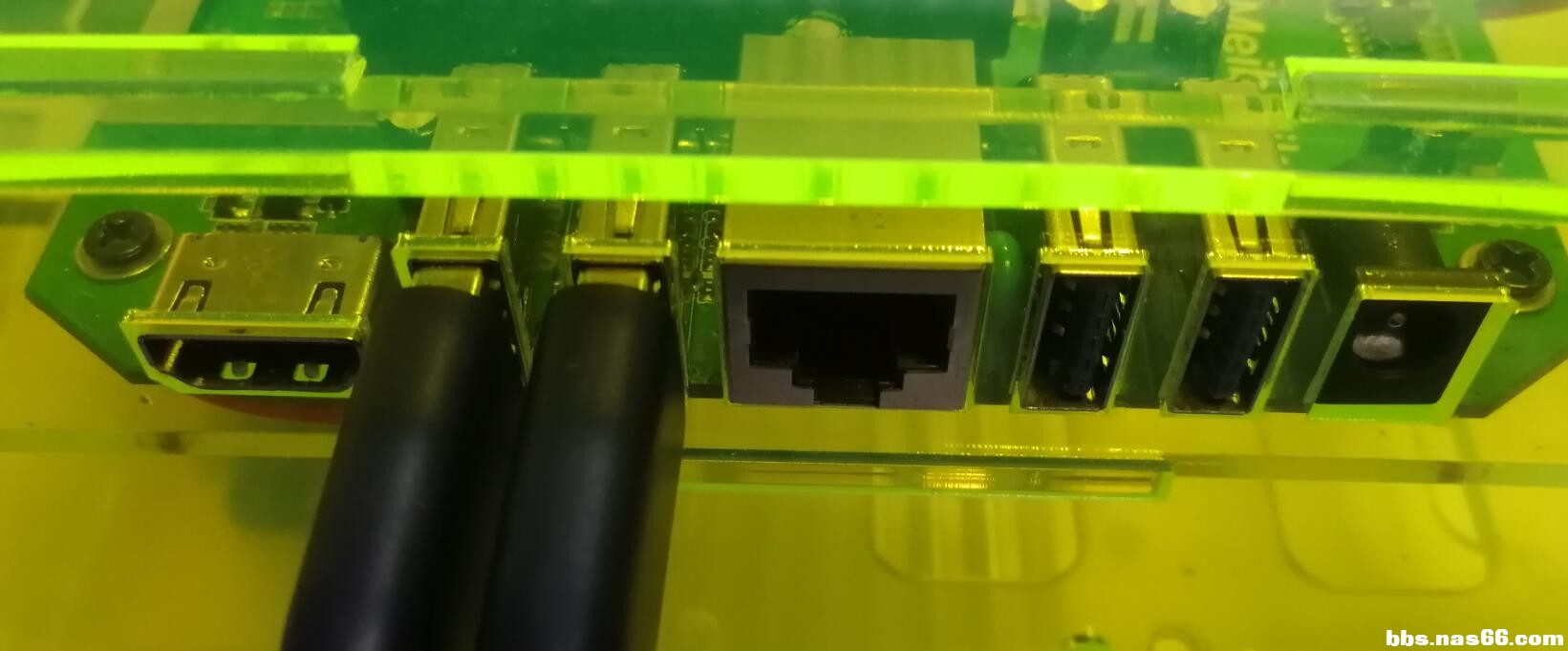

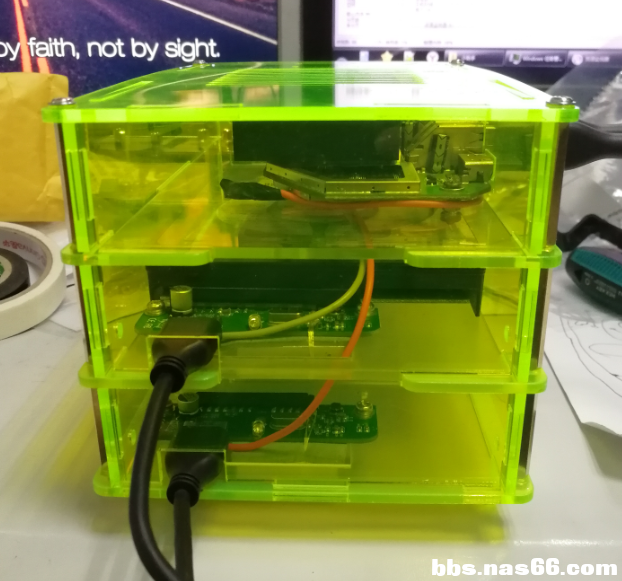

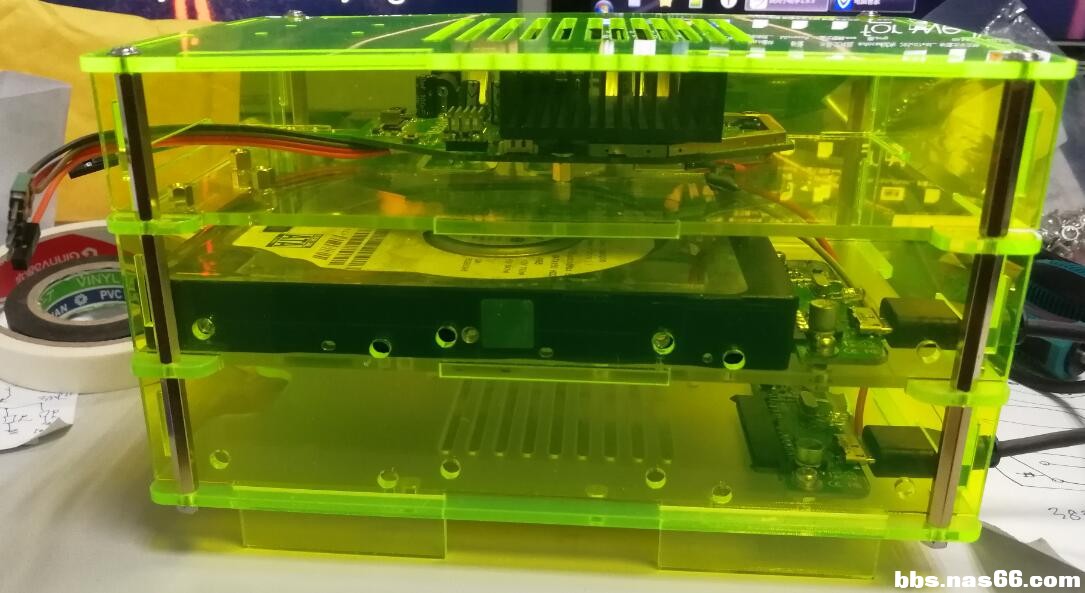

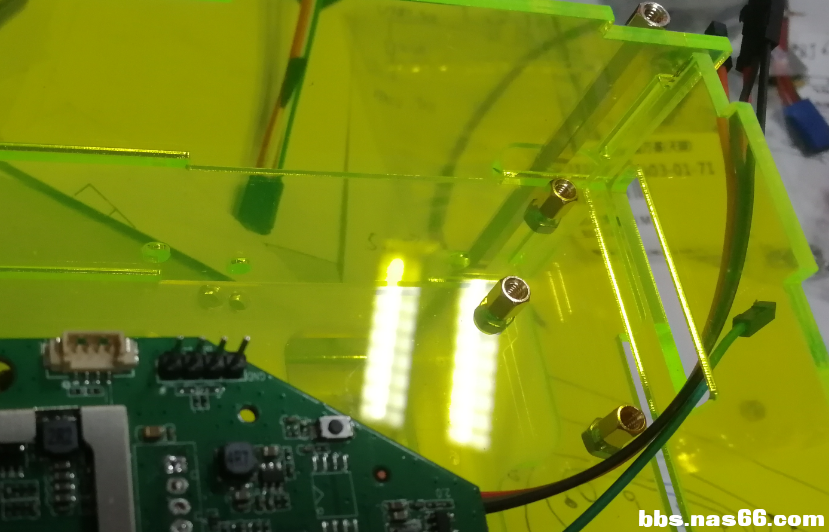

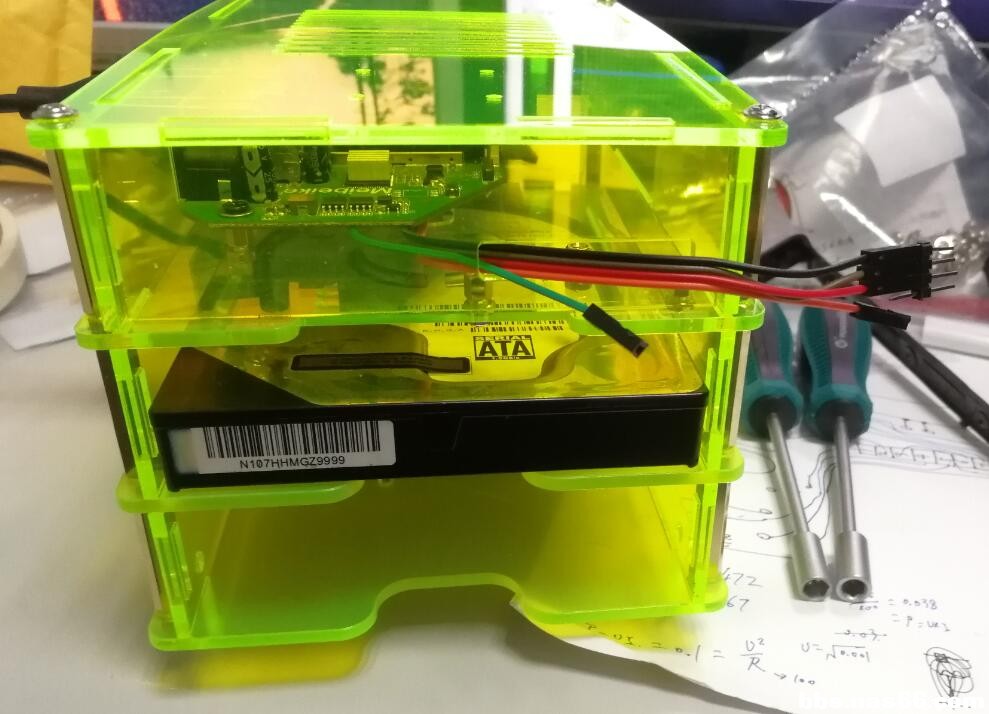

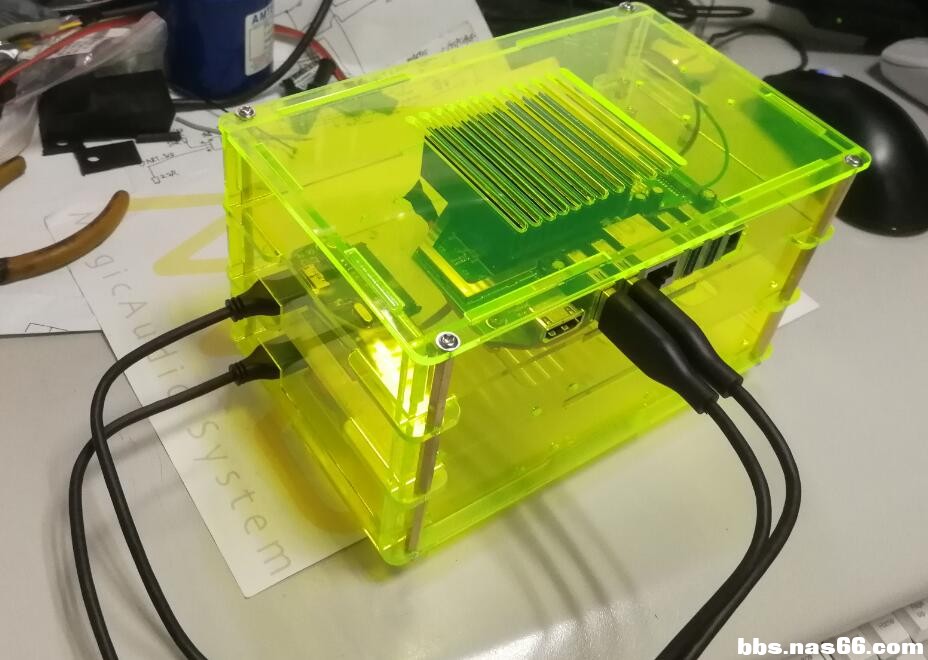

下面直接看图吧

话说，有人需要图纸吗？也没看到几个回帖的，貌似贝壳云还是用户量比较少啊

2020-1-7
更新图纸，需要的就下吧，3mm亚克力直接加工就行，

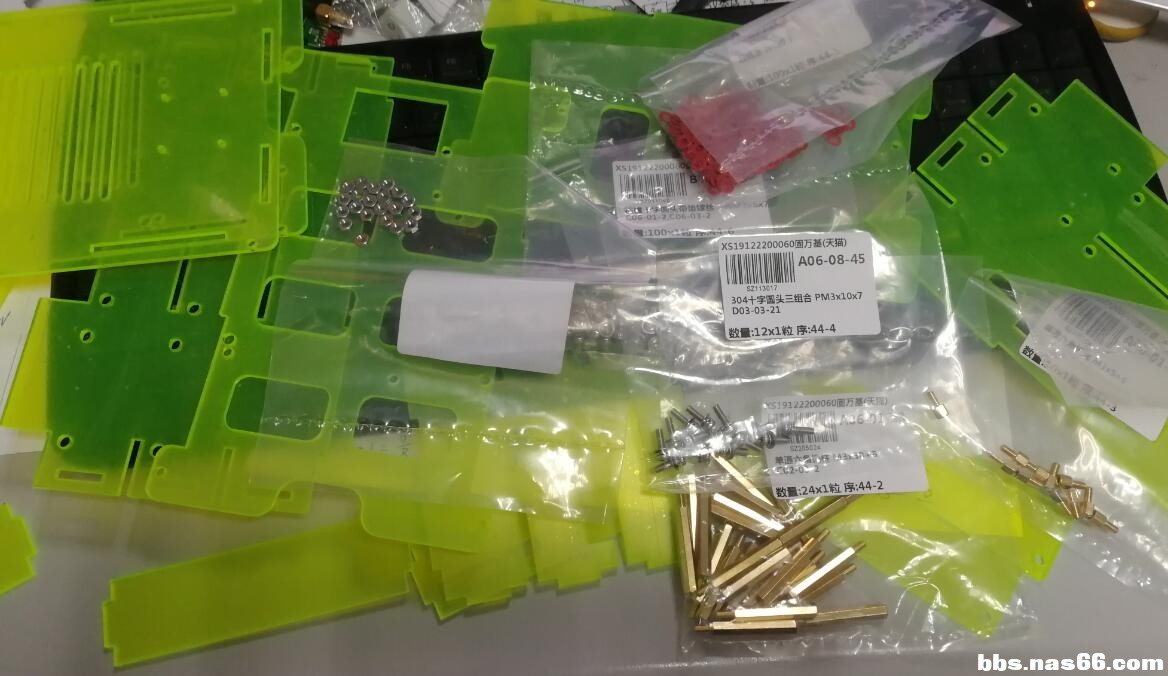

铜柱规格为M3x30+6 12颗和M3x5+6 6颗，其他M3螺母螺丝若干

贝壳云亚克力双盘位外壳-20191225.rar (35.51 KB, 下载次数: 110)
下了的麻烦顶个贴啊，回帖又不会怀孕 ~(๑•́ ₃ •̀๑)

squarer · 发表于 2019-12-29 16:31:00

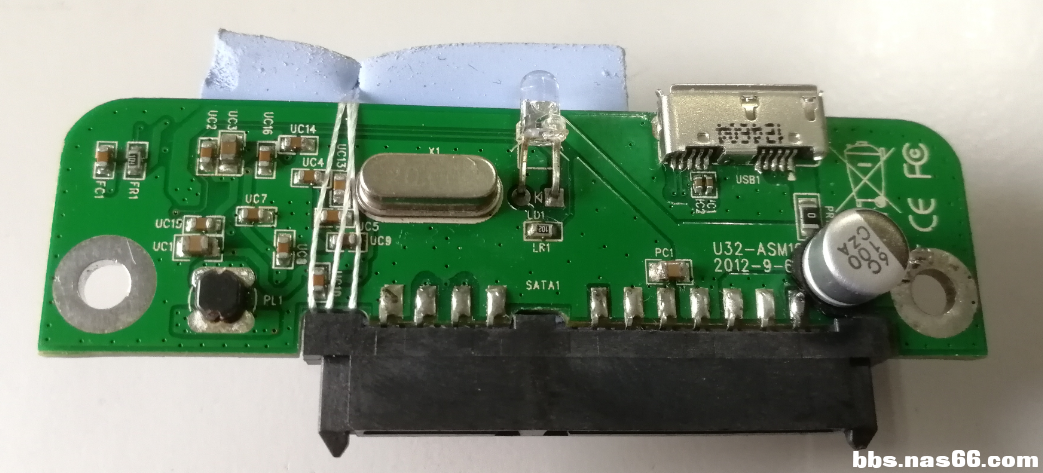

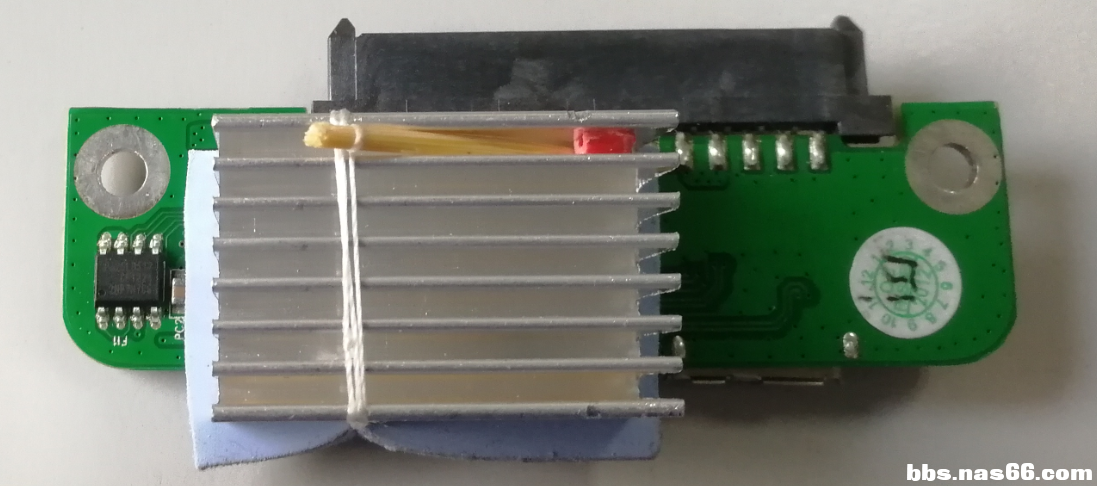

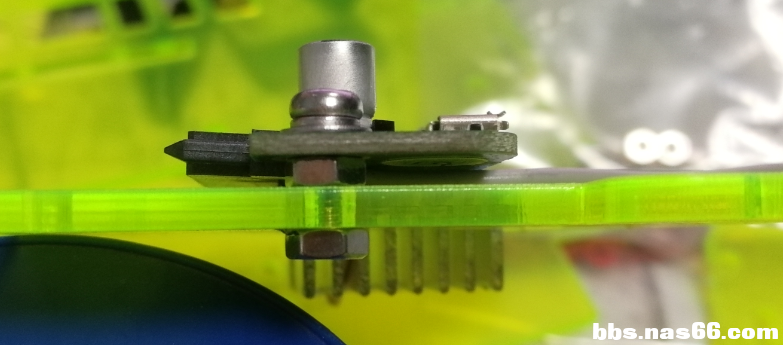

USB转SATA使用ASM1053E的拆机裸板,螺丝固定好，由于实际使用1053E芯片有点热，故增加散热片，同时12V增加电解电容，散热片的固定使用棉线绑紧，然后使用牙签穿进去旋转收紧，压进缝隙剪点线皮封住。

squarer · 发表于 2019-12-29 16:32:45

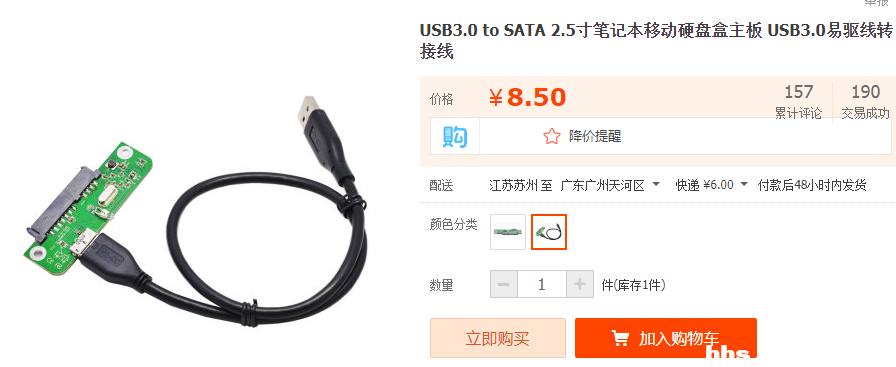

我用的是这家的USB转SATA裸板，￥8.5裸板和数据线一套，回来刷了1053E带休眠的固件，10分钟无操作就自动休眠，实际使用休眠功能正常，唤醒过来不掉盘

squarer · 发表于 2019-12-29 16:35:27

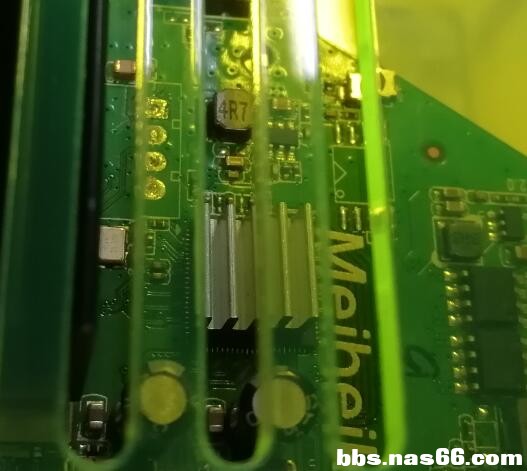

还有USB hub芯片也加了散热片，使用的是树莓派的散热片

squarer · 发表于 2019-12-29 16:43:24

这是1053E带硬盘休眠功能的固件及量产工具，预先载入好了固件，只要插入设备，点击蓝底的白箭头即可

如果不幸刷死了，可以先短接SOIC8封装的存储IC的 6和7脚然后插上USB 只要量产工具发现了盒子就可以松开短接刷入固件了。

1053E-UASP1_130107917D01.rar (993.37 KB, 下载次数: 236)

squarer · 发表于 2019-12-29 16:53:13

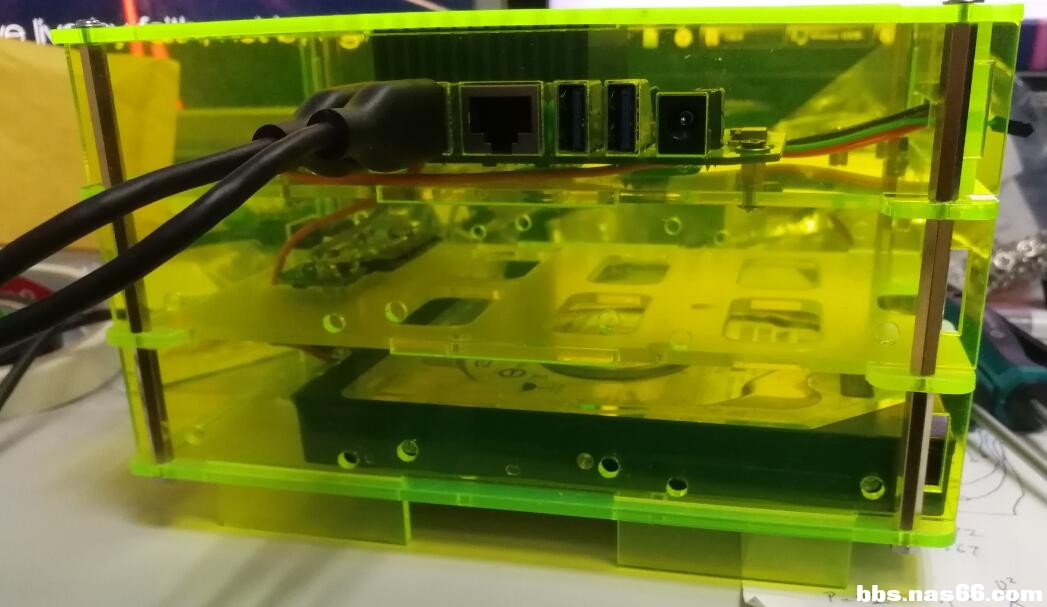

再来一张侧面图

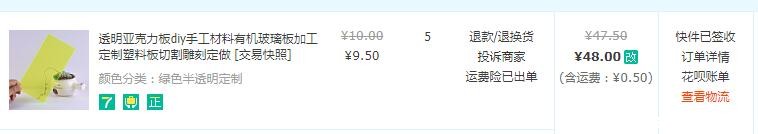

，定制价格48包邮，由于我还做了一些额外小部件，如果没有小部件的话，当初的报价是45包邮，价格仅作参考，也许你们杀价能力强呢

滴咚滴滴咚 · 发表于 2019-12-29 20:04:16

应该上面可以装个散热风扇才好！

yourui · 发表于 2019-12-29 22:24:13

楼主刷的什么固件

zgwmwy · 发表于 2019-12-29 22:30:02

666还有这种组装亚克力
