[原创] 星际魔盒改x86装win2012server

[复制链接]

2

主题

24

回帖

131

积分

初级渣柚V2

积分
131
发表于 2020-1-28 15:07:17 | 显示全部楼层 |阅读模式
本帖最后由 lfycj 于 2020-1-29 13:24 编辑

星际魔盒改x86装win2012serve

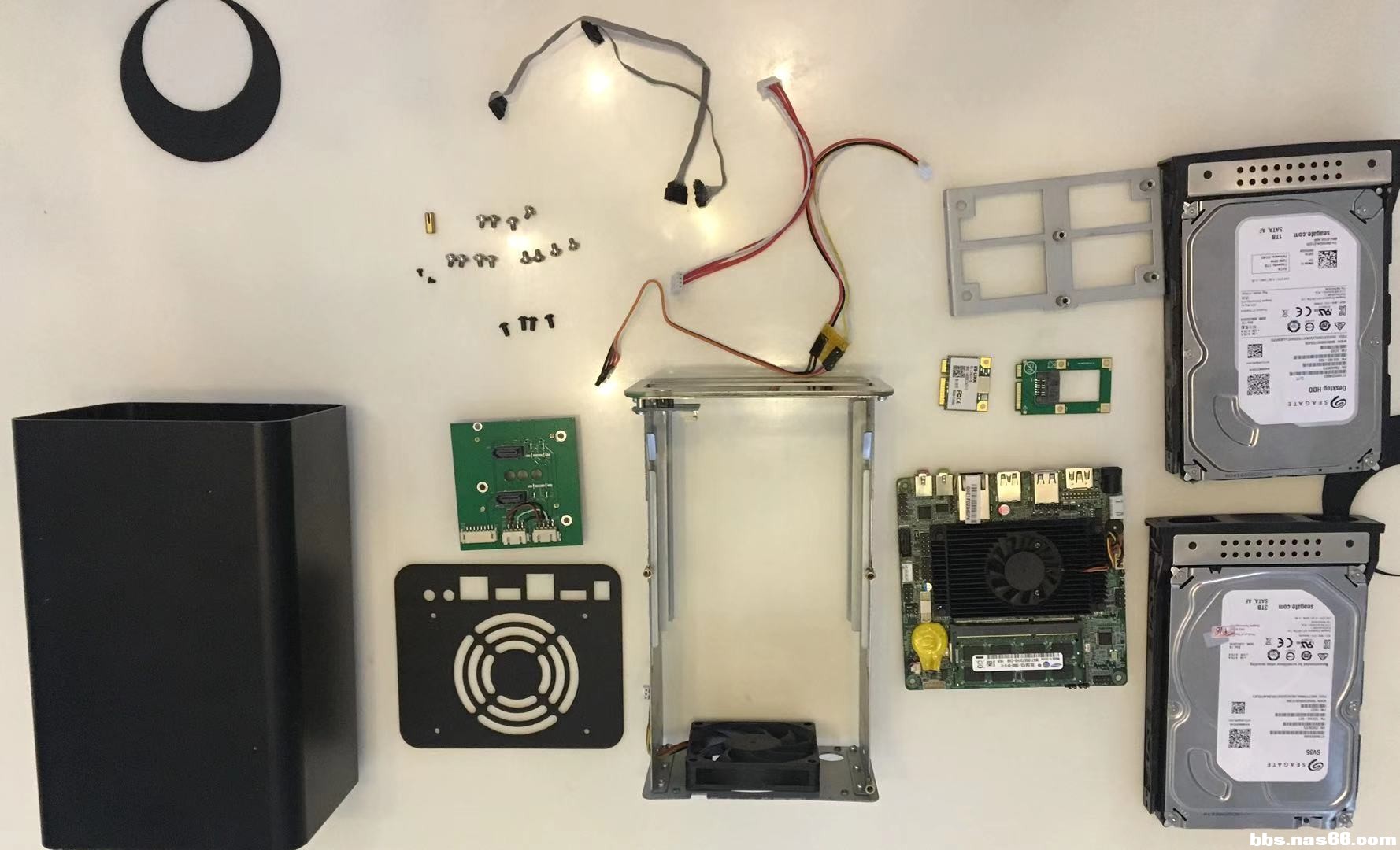

全部配件

全部配件

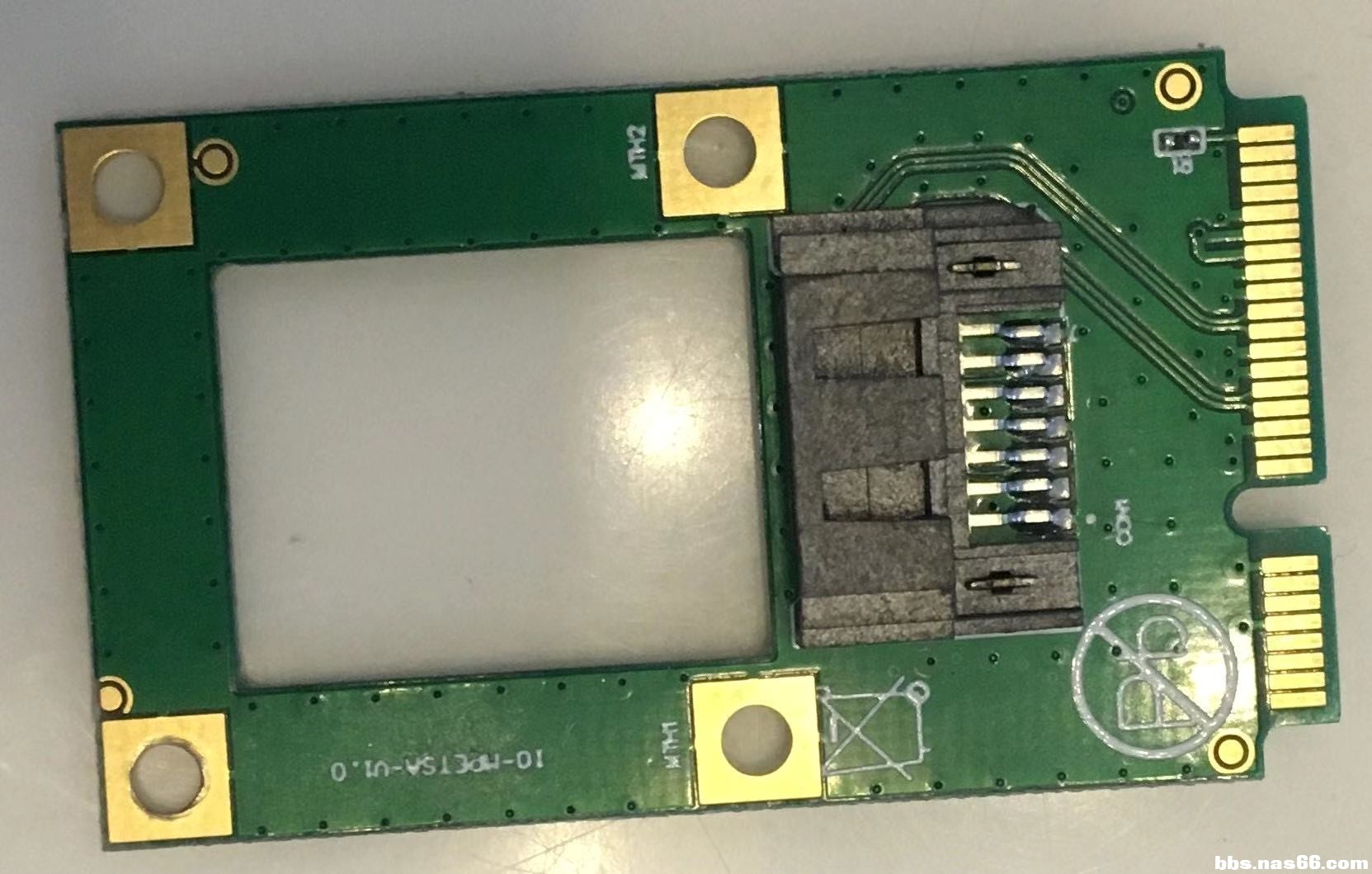

msata转sata

msata转sata

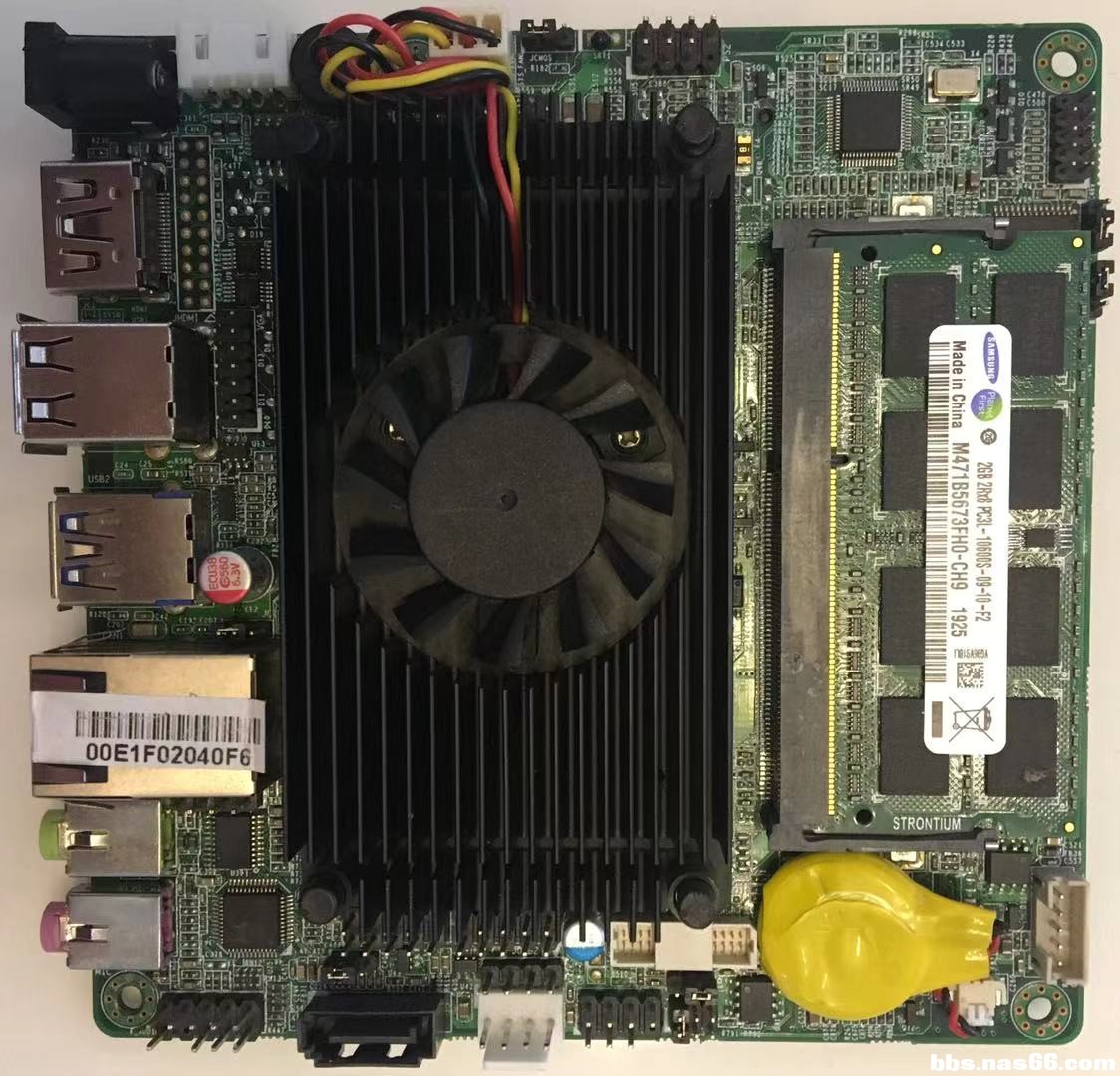

j180012*12主板正面

j180012*12主板正面

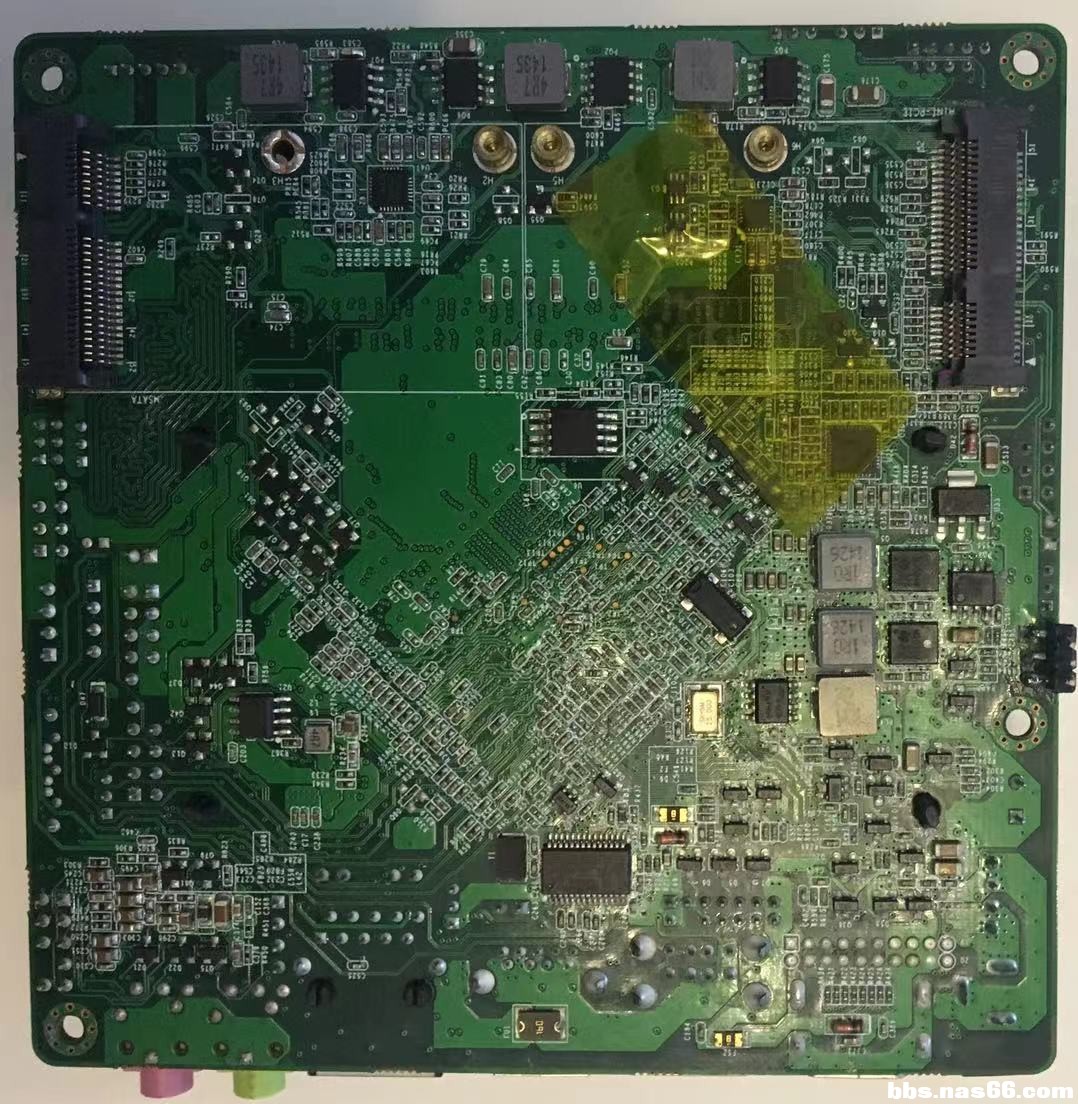

j180012*12主板背面

j180012*12主板背面

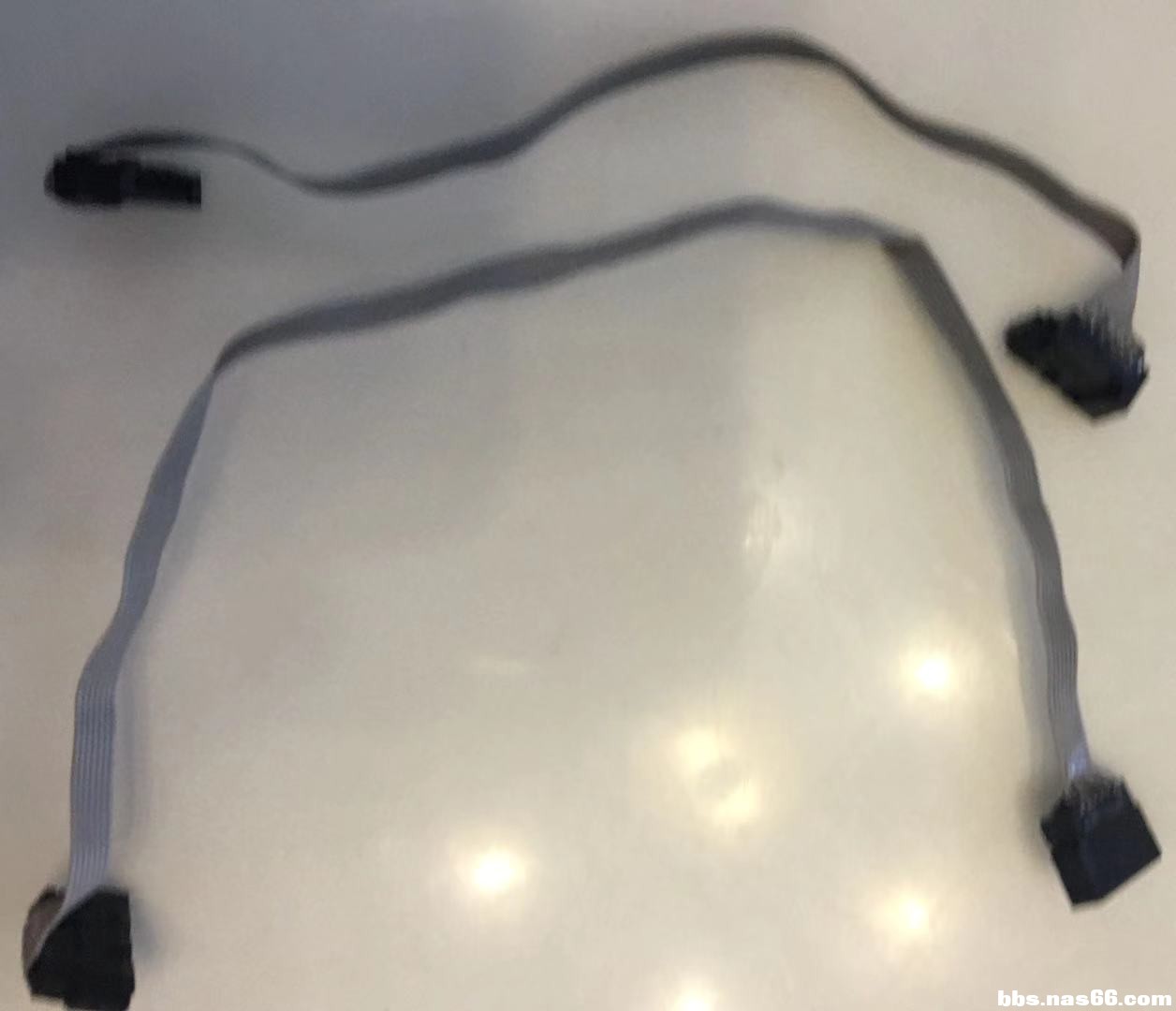

自制sata线

自制sata线

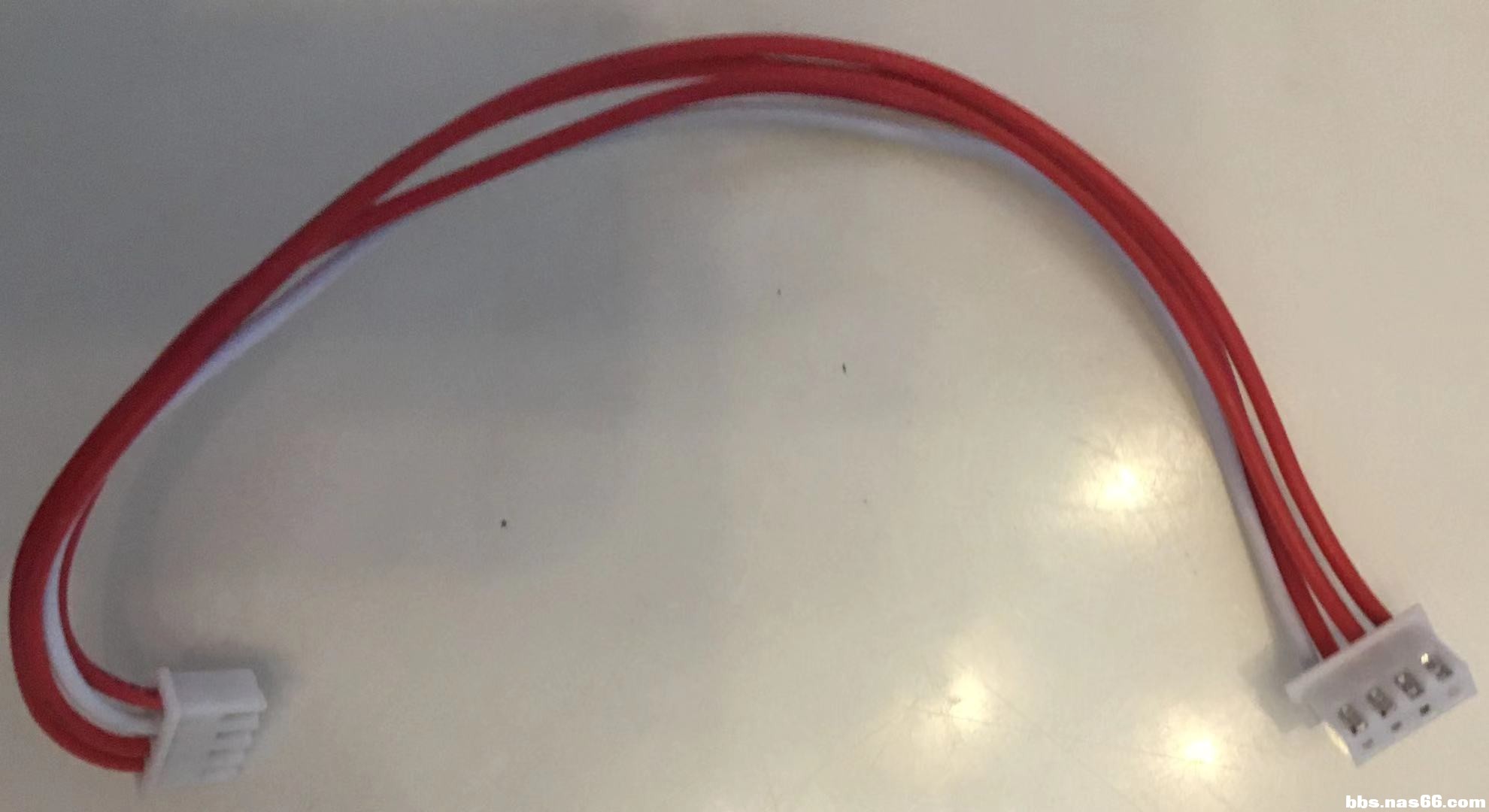

原魔盒硬盘电源线(要改)

原魔盒硬盘电源线(要改)

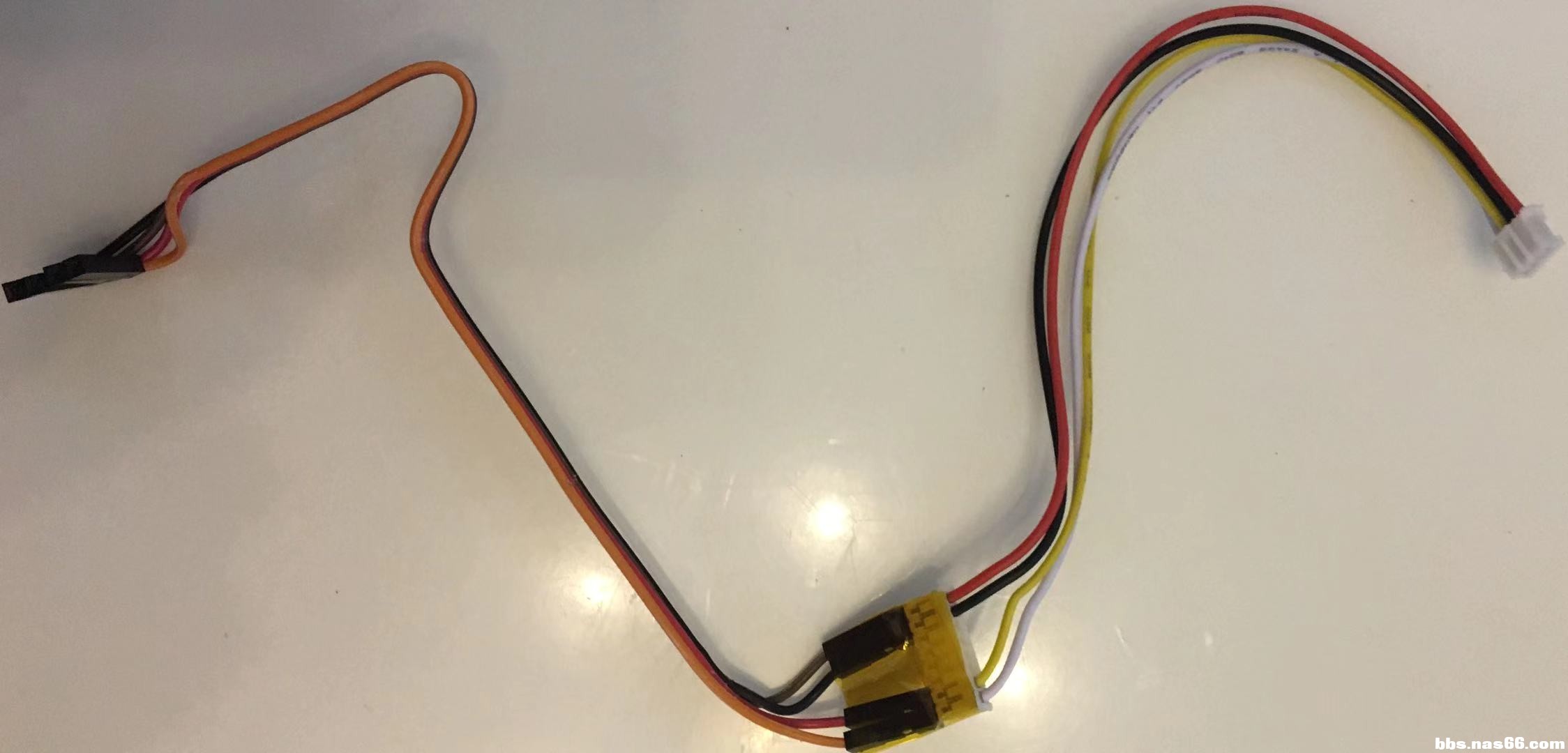

开关连接线(改)

开关连接线(改)

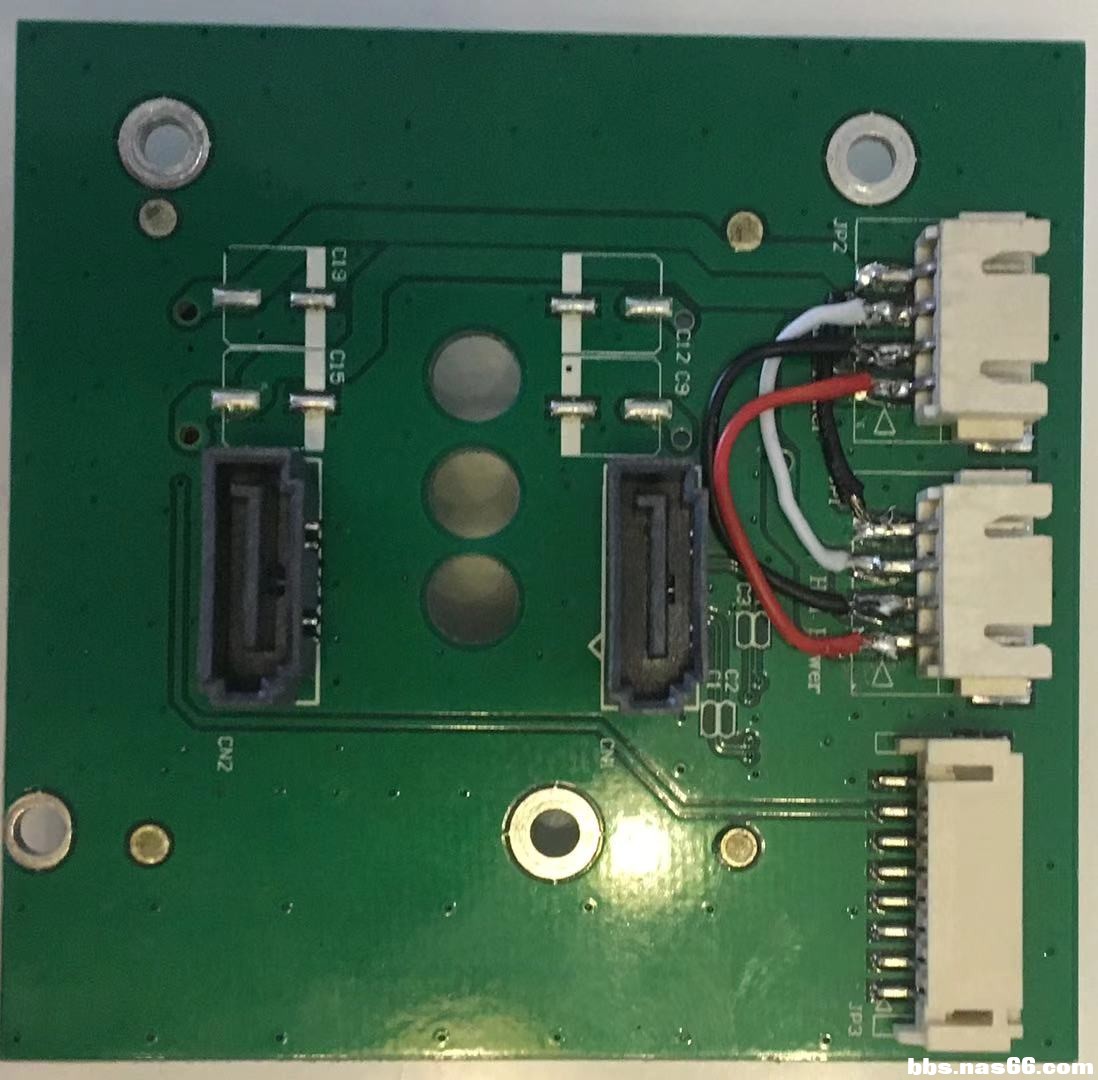

一代硬盘背板(两电源连线改一起)

一代硬盘背板(两电源连线改一起)

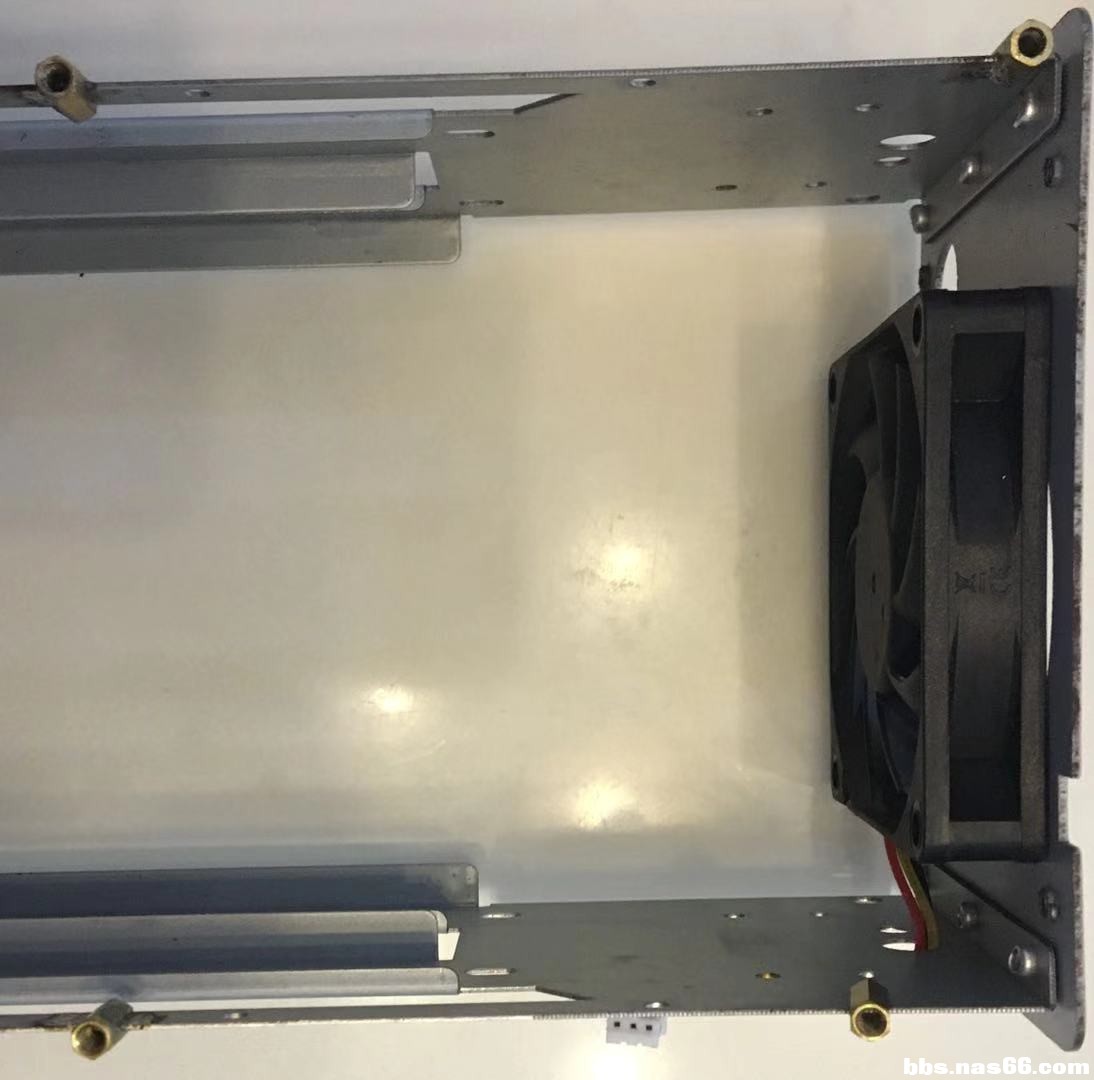

加固定主板的铜柱焊接,铜柱加工样式看下图

加固定主板的铜柱焊接,铜柱加工样式看下图

铜柱加工样式

铜柱加工样式

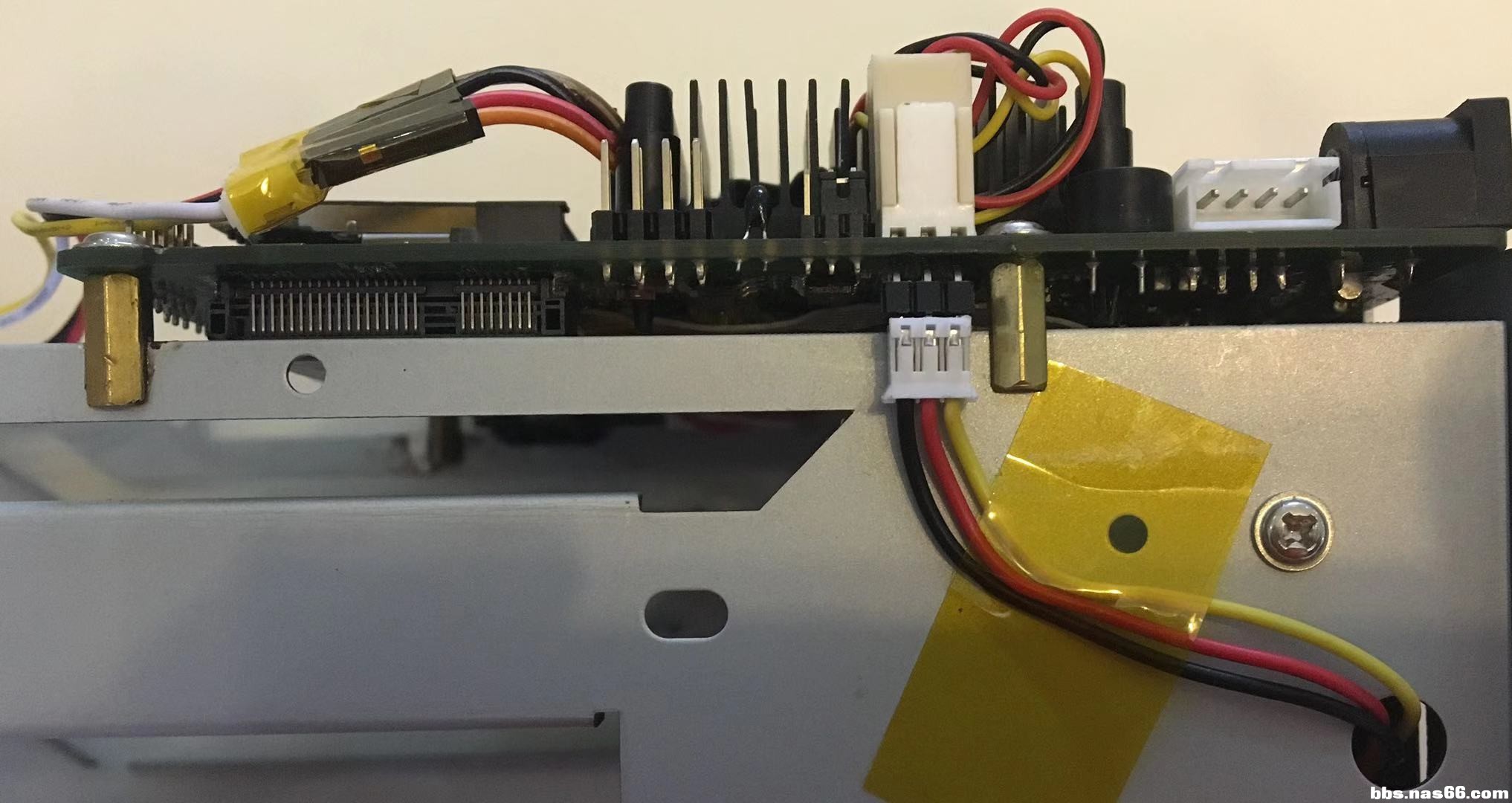

主板cpu风扇接口加魔盒原背板风扇电源接口(要焊接排针)

主板cpu风扇接口加魔盒原背板风扇电源接口(要焊接排针)

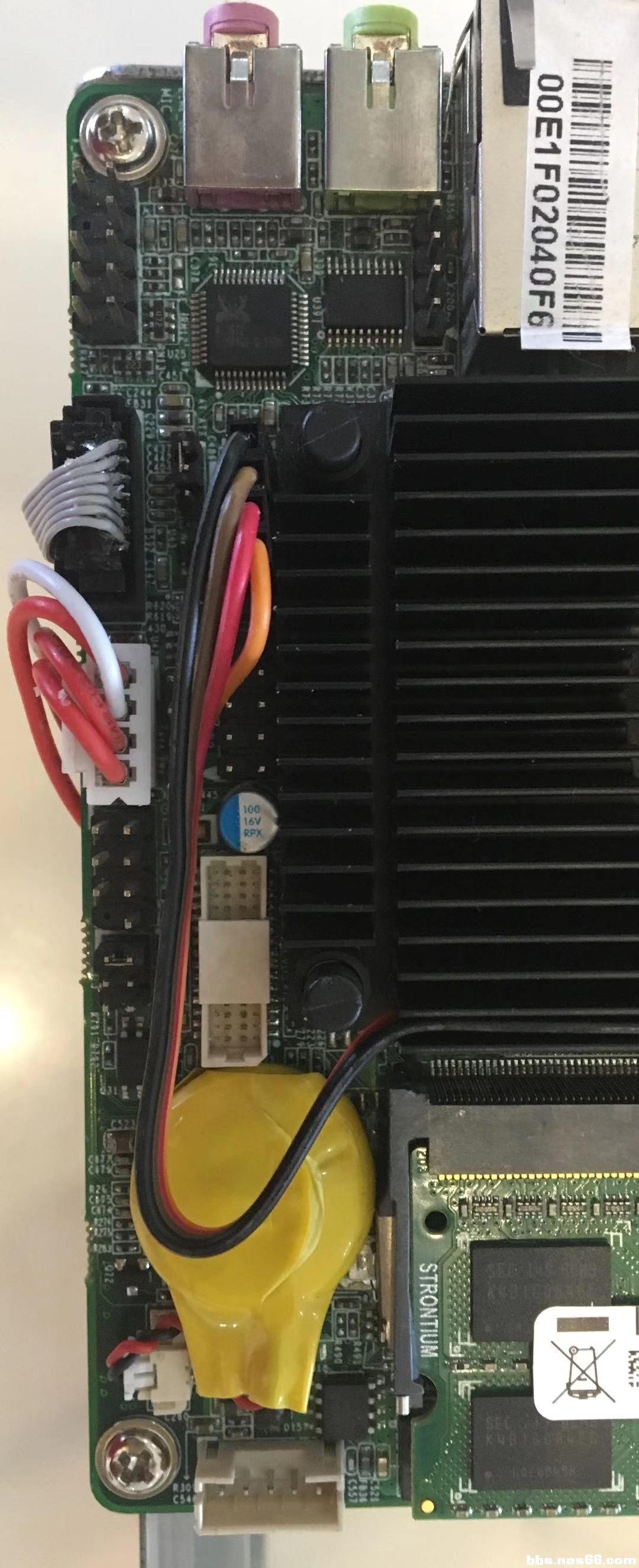

主板接sata数据线硬盘背板电源线(电源线已改)

主板接sata数据线硬盘背板电源线(电源线已改)

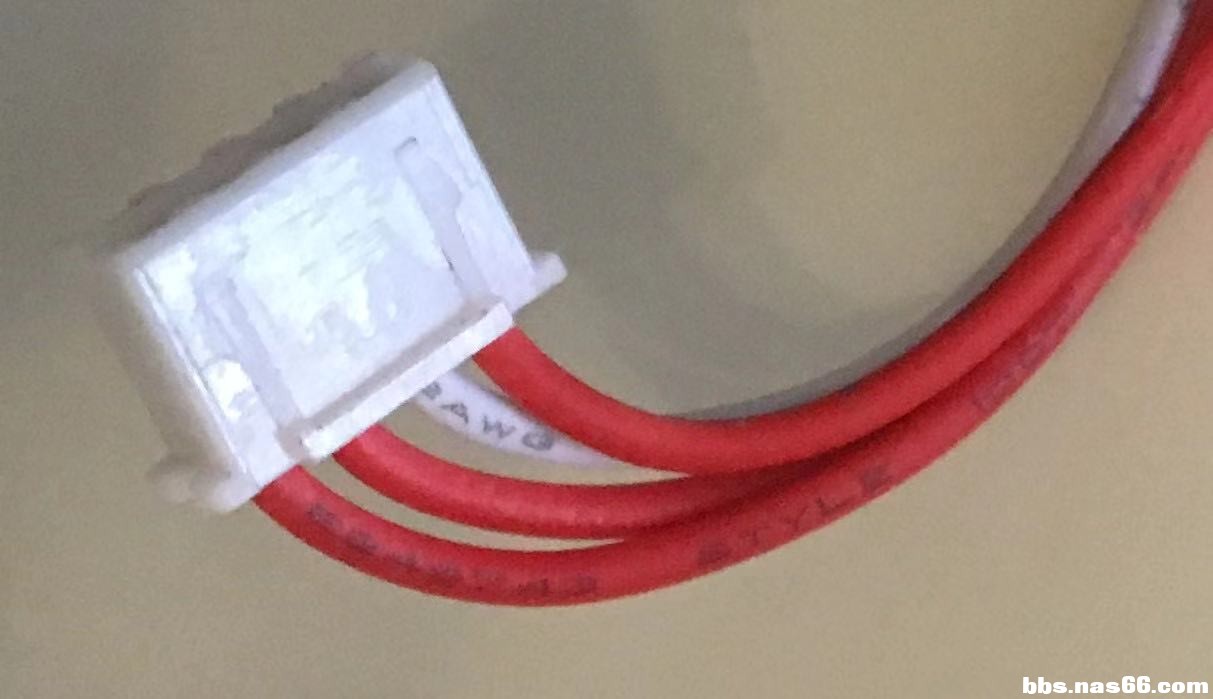

电源线已改,防脱卡已去除(根据实际改)

电源线已改,防脱卡已去除(根据实际改)

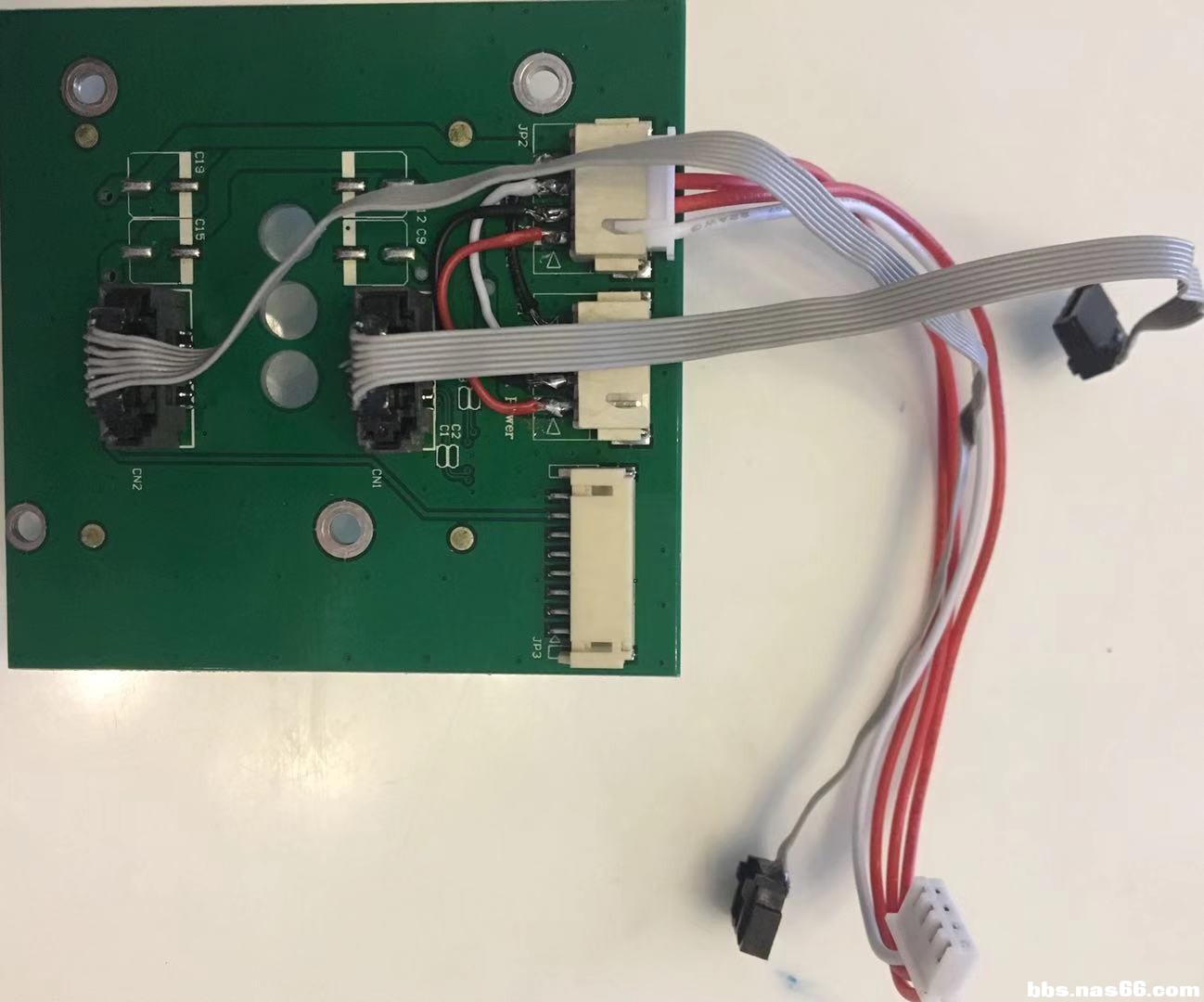

硬盘背板接线图

硬盘背板接线图

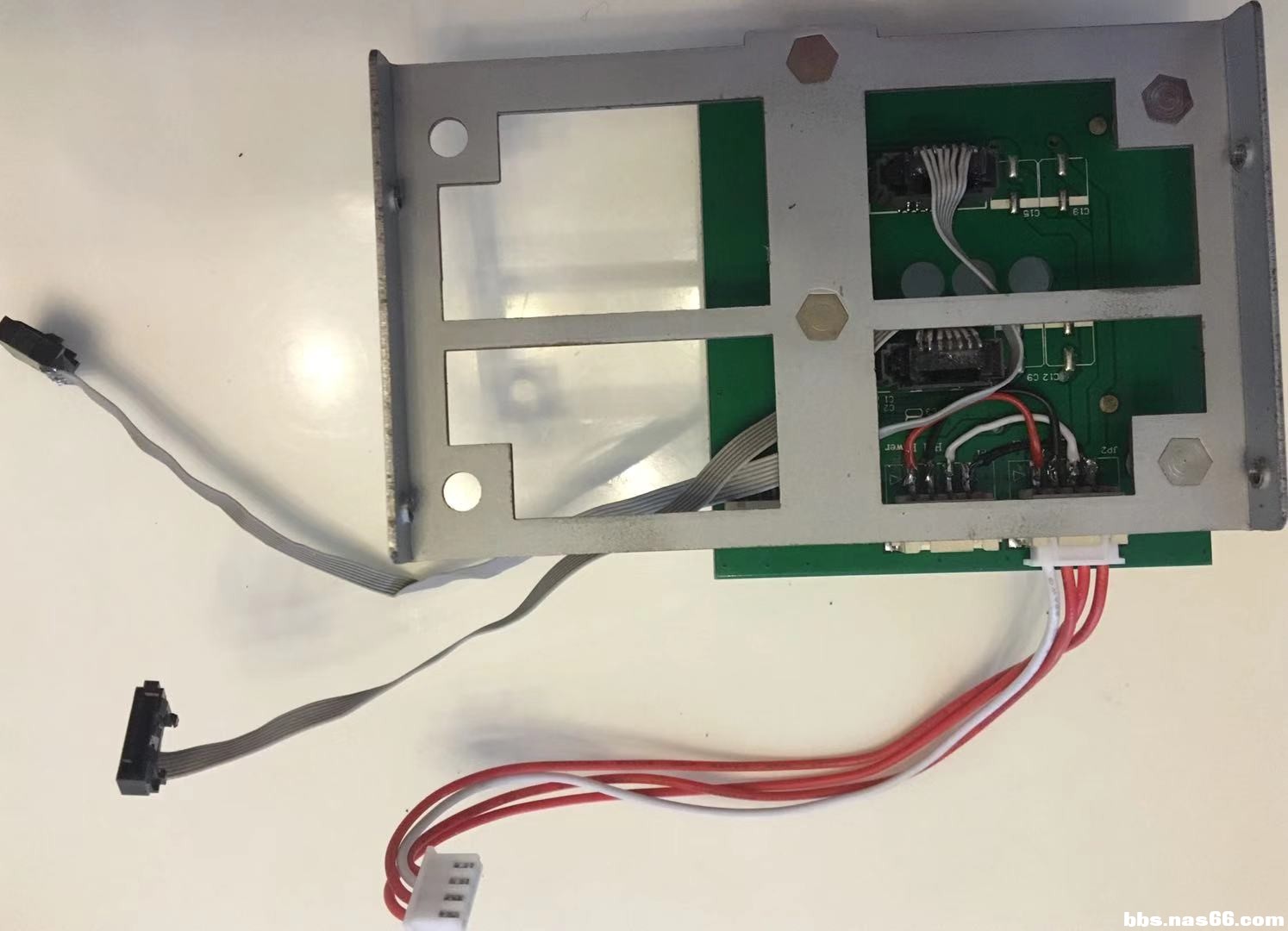

硬盘背板接线上架图

硬盘背板接线上架图

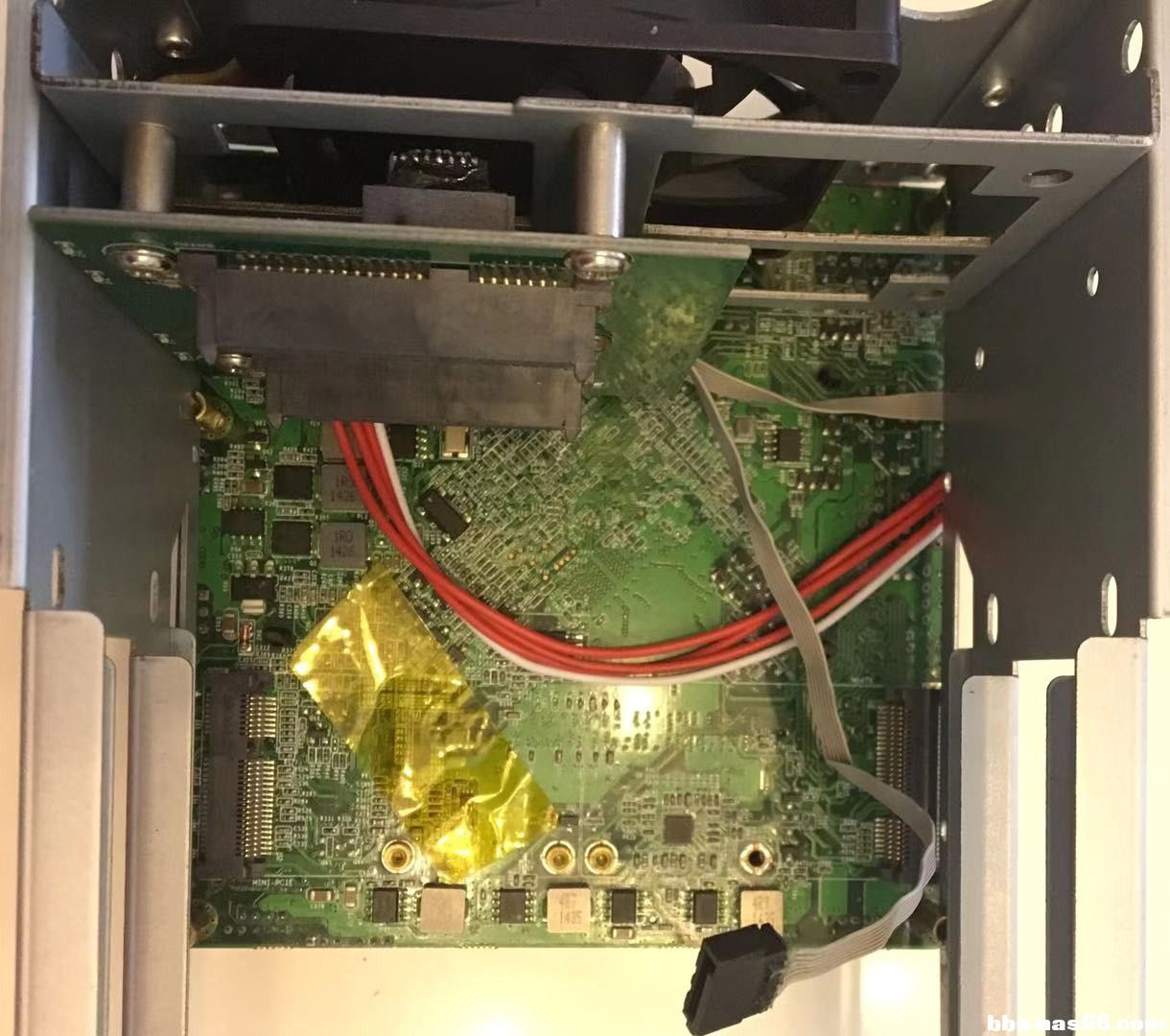

主板上架背面

主板上架背面

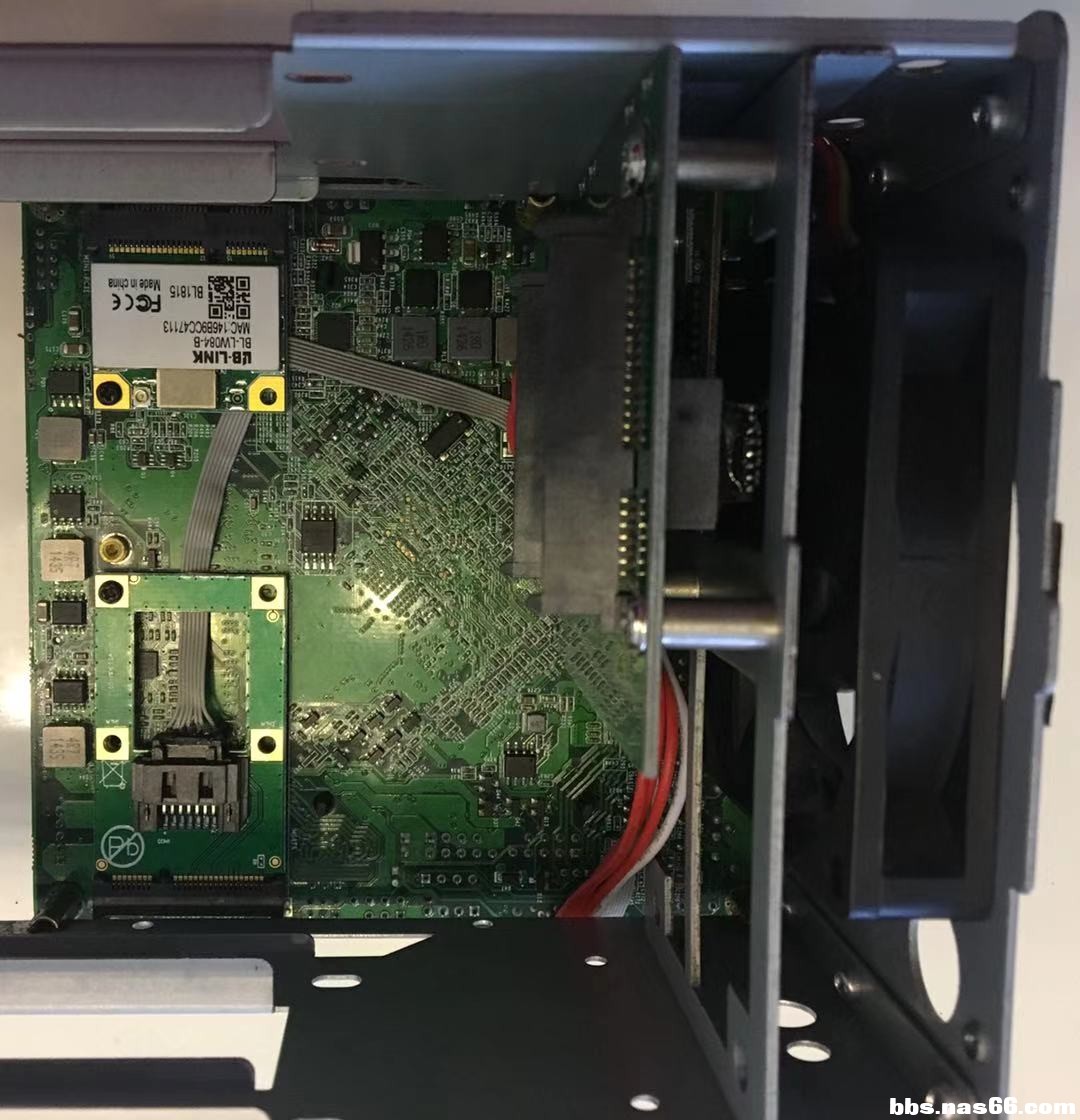

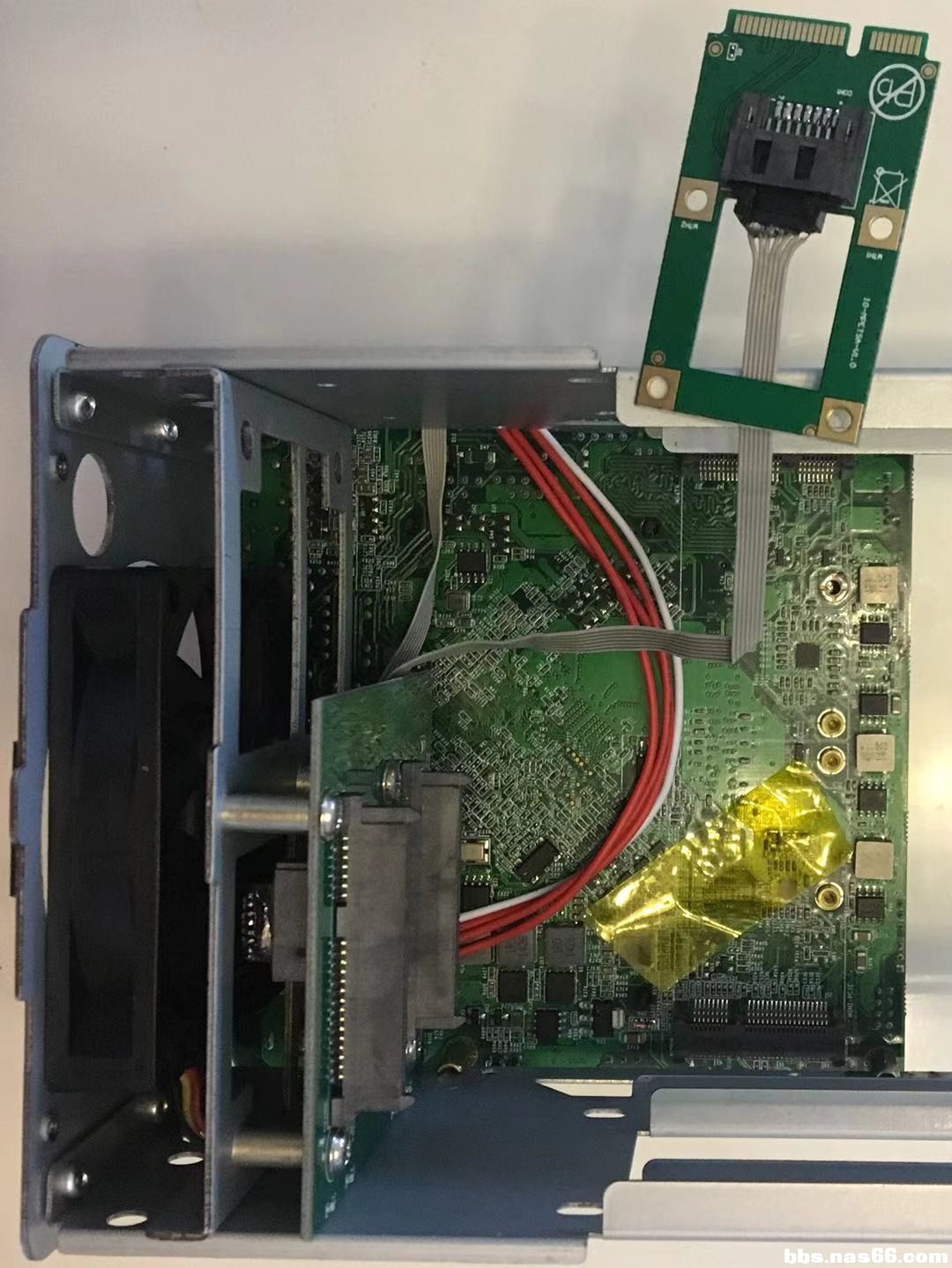

主板背面msata转sata板

主板背面msata转sata板
