求救！猫盘plusTTL无法连接

willhcz · 发表于 2020-3-26 02:49:09

之前刷好了群晖系统，因为想洗白群晖按教程改了vendor.bin，结果重启就完全进不去系统了，网线连接路由器上也看不到设备。
无奈买了TTL线和USB延长线救砖

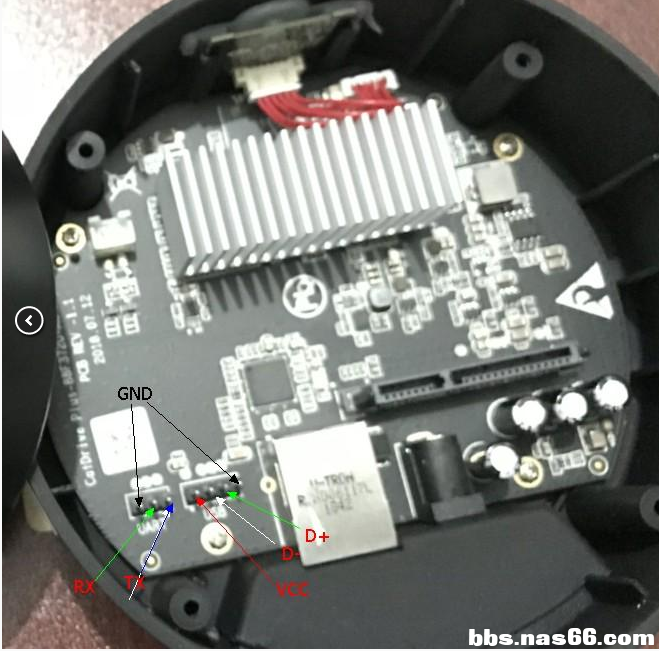

但完全按照这个图上接线后TTL怎么都无法连上

直接卡在了第一步，完全没法进入。
电脑是Win10 64位，电脑换了2台，都是一样的问题，完全无法进入TTL，TTL灯是TXD和RXD会亮，求救该如何解决，感谢！

QQ66566 · 发表于 2020-3-26 07:24:10

应该没有问题。我昨天还用了TTL， 115200。

QQ66566 · 发表于 2020-3-26 07:24:59

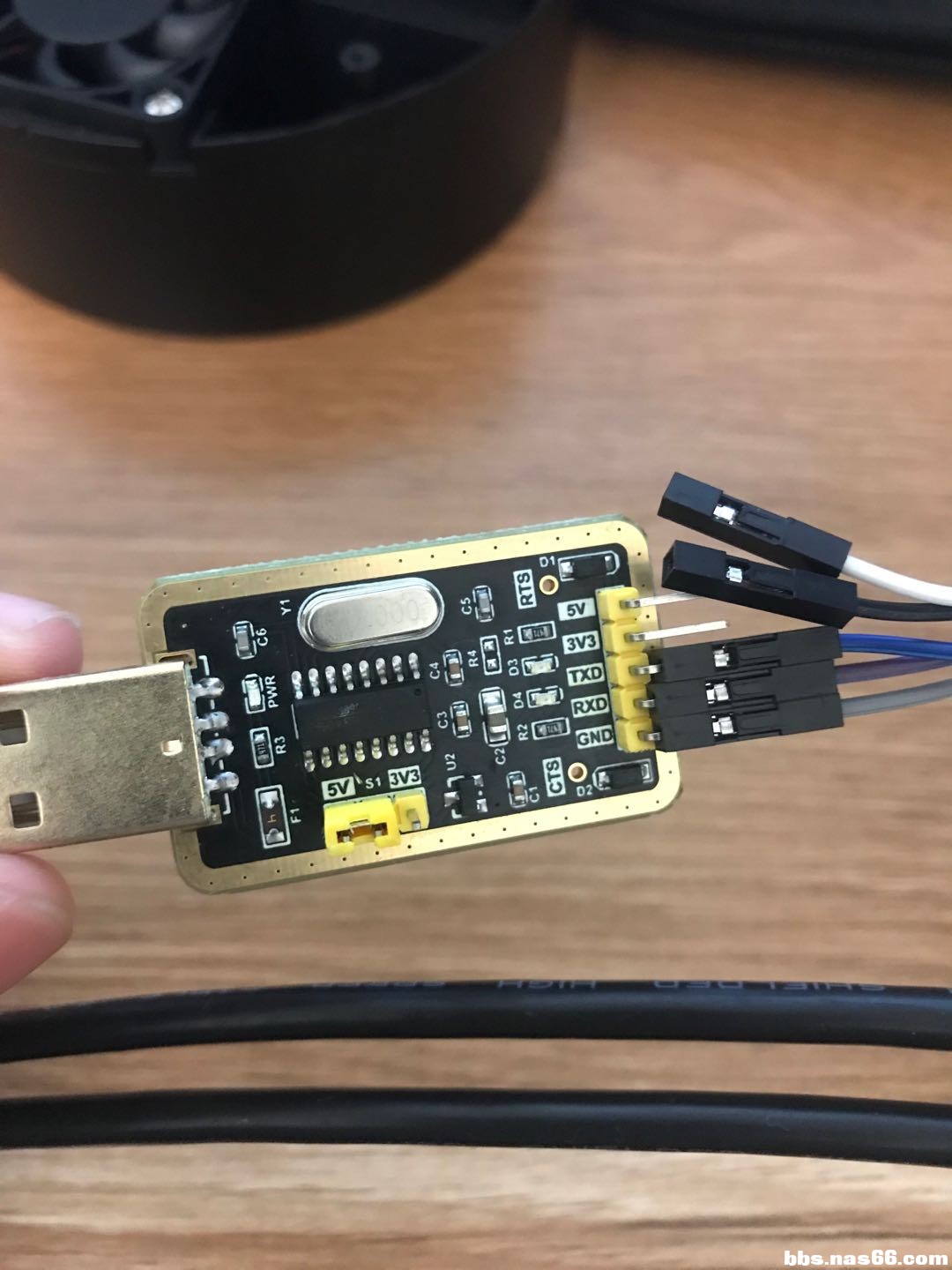

把你的TTL板子拍一下。接线图简单画一下。软件用putty。需要在设备管理器查看用的串口。

weskercn · 发表于 2020-3-26 11:02:18

关键是TTL的电平，我用了1.8v的USB TTL板，就可以连上猫盘plus了。

willhcz · 发表于 2020-3-26 11:17:24

QQ66566 发表于 2020-3-26 07:24, {: W; N9 m* u+ ^: [' j y% H3 V
把你的TTL板子拍一下。接线图简单画一下。软件用putty。需要在设备管理器查看用的串口。 ...

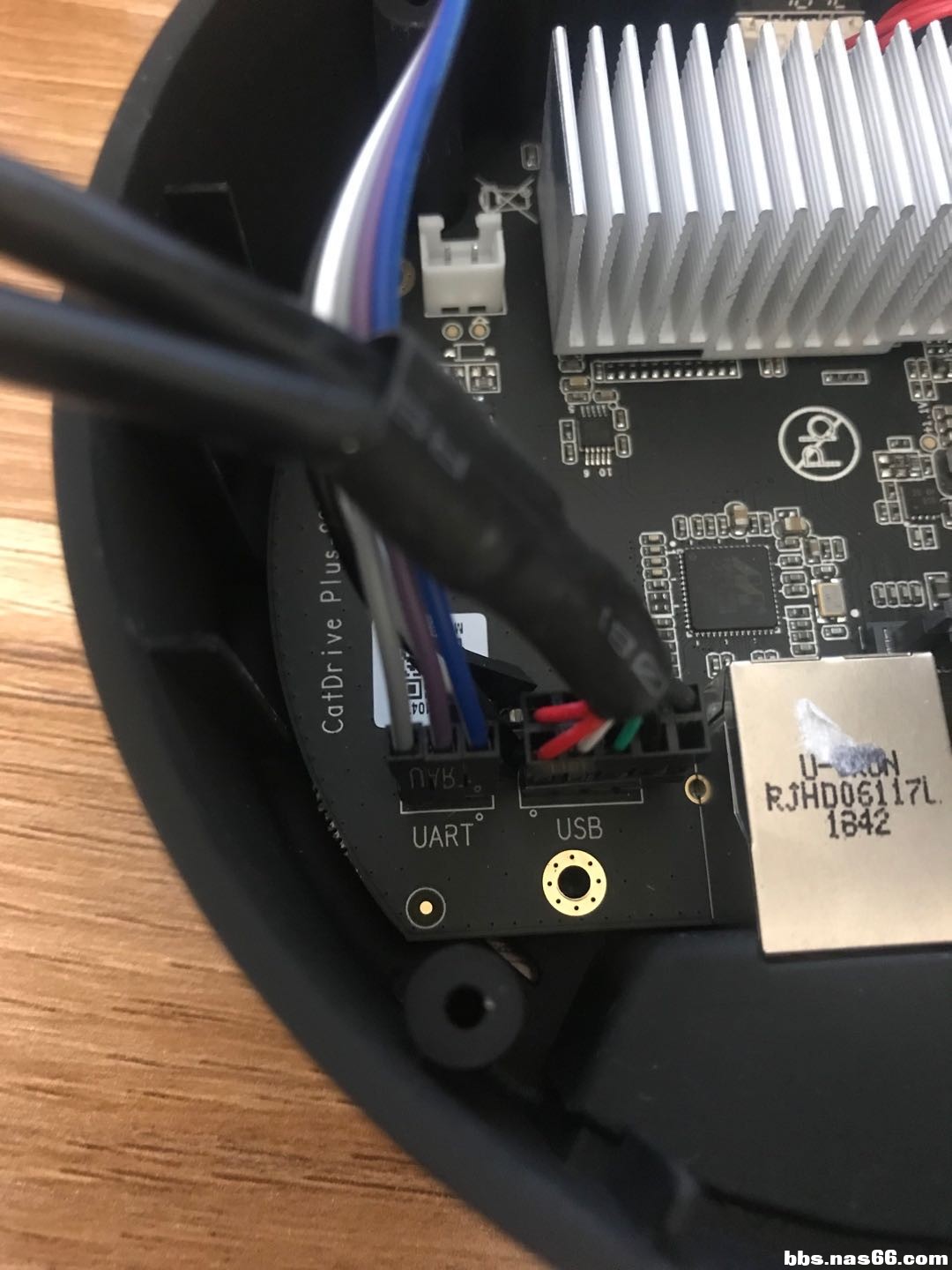

，请教一下这样接线有问题吗，谢谢

willhcz · 发表于 2020-3-26 11:18:58

weskercn 发表于 2020-3-26 11:02/ u* |6 q3 U, [5 h9 e. ]2 d
关键是TTL的电平，我用了1.8v的USB TTL板，就可以连上猫盘plus了。

TTL板不是都是一样规格的吗？CH340G

gasment · 发表于 2020-3-26 13:39:39

tx和rx反接试下

QQ66566 · 发表于 2020-3-26 19:08:44

willhcz 发表于 2020-3-26 11:17% x7 |( [( p5 U4 b) E+ [/ Y
，请教一下这样接线有问题吗，谢谢

TX与RX要交叉，猫盘的发送接TTL的接收。

hj2008ss · 发表于 2020-3-27 02:06:50

有没有1835的猫盘啊，能刷成群晖吗
