丰富玩客云专区 多图拆解

cczsq

周末没事，在家拆个玩客云看看 看看官方网站的煽情介绍吧

释放你的手机空间 小身材，大容量

手机空间越用越满？玩客云无需数据线，就能自动备份照片、视频、文件，帮你存下每一刻美好。玩客云支持手机、电脑、平板、相机等设备，SD卡即插即备。

不带硬盘 文件也能随看随改

无需携带硬盘，数据随存随取，支持WPS在线编辑硬盘文档，随时飞传文件给客户，一键分享与发送，轻松兼顾工作和生活。

百张照片秒级备份 手机内存无限扩展

支持千兆网络，百张照片秒级备份彻底释放手机内存，享受新手机般的畅快体验，拍照狂魔要有“狂”的资本。

4MB/s	1000M
远场传输最高可达	千兆网口,秒备份

强大配置 只为你数据生活提速

1GB RAM+8GB ROM，4核1.5G处理器，高清解码芯片，支持千兆网络；强劲的高性能驱动，带来自由畅快的使用体验。

科技蓝 曜石黑 爱马仕橙

产品尺寸/重量		145*90*43mm 重量：350g
材质		阳极氧化铝合金机身+透明PC面板
操作OS		Linux
官方指导价		¥599
硬件配置	CPU	VARM Cortex-A5四核架构 1.5GHz  晶晨S805
	RAM	1GB DDR3  力晶集团P3P4GF4BLF（256M*16）
	ROM	8GB eMMC 三星KLM8G1GEME
输入/输出	接口	USB2.0x2
		SD Card Reader*1
		RJ45x1（千兆网1000Mbps） 螃蟹的RTL8211F
		HDMI OUT*1（支持全高清1080p 60fps 视频硬件解码输出）
		DC in x1  5.5*2.1
其他	产品配件	电源适配器 用户手册*1 网线*1
	包装尺寸	171*120*85MM
	电源适配器	12V/1.5A

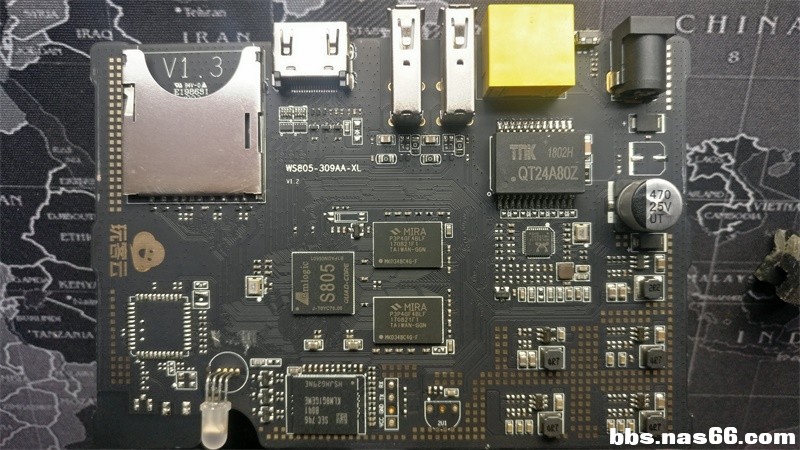

硬件情况：
CPU:晶晨的s805，ARM Cortex-A5四核架构，单核主频标称1.5GHz
GPU:四核ARM Mali450，加入了对于1080P H.265视频的硬件支持
DDR:1GB  力晶集团 MIRA P3P4GF4BLF（256M*16）4Gb容量DDR3储存器

闪存是三星的8g   SEC 746 B041 KLM8G1GEME
RJ45:网口芯片采用的是螃蟹的RTL8211F千兆网口。

电源管理芯片
FN7eGA *3
FA2XBK *1
FC3d6Y *1

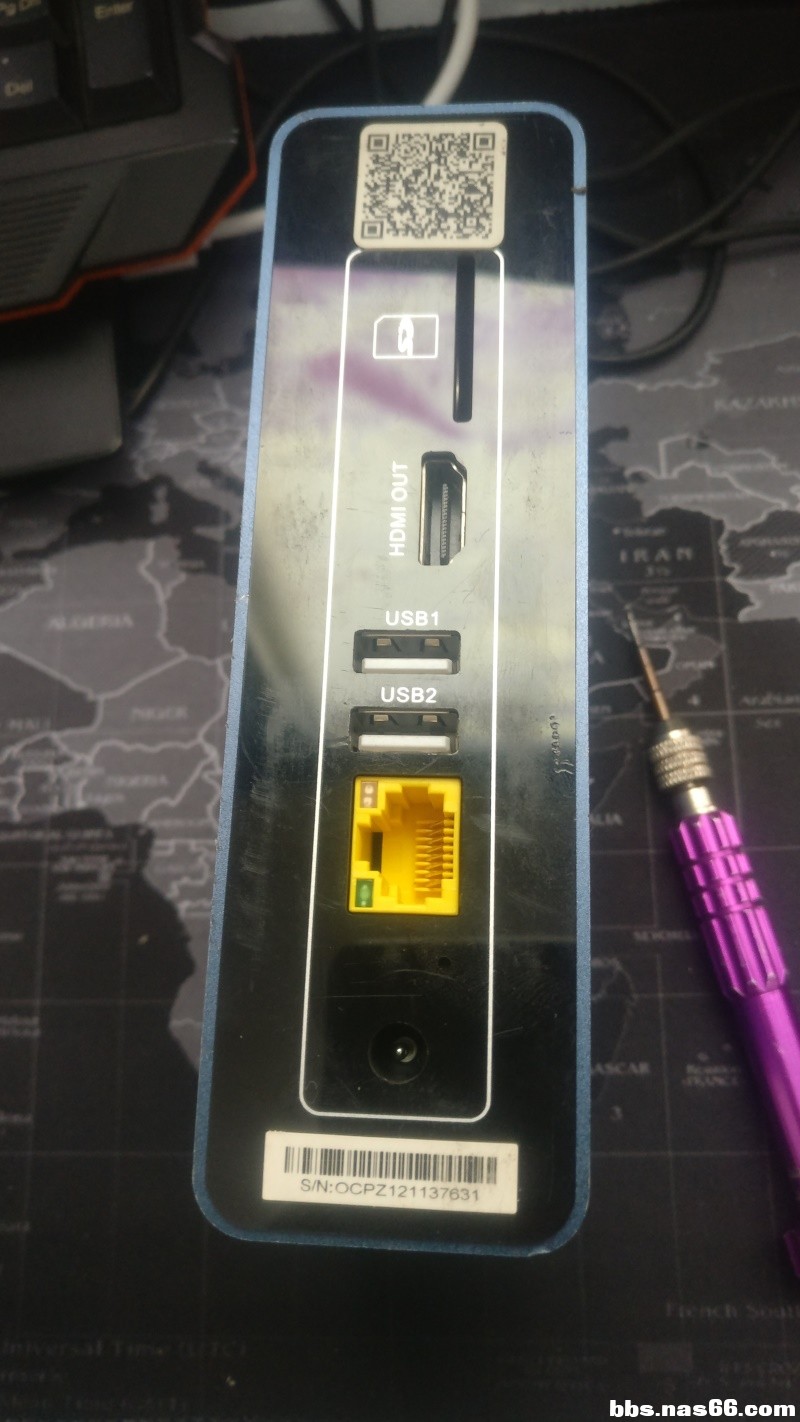

接口情况
电源接口：DC 12V  5.5*2.1
网络：RJ45 千兆网口 带指示灯
USB:   USB2.0 *2   靠近网络的接口是主接口 貌似刷机要用这个接口
HDMI SD


这个版本硬件选择上跟以前的有一点点区别，算是缩水了

cczsq

占楼备用  图片说明在图片上方

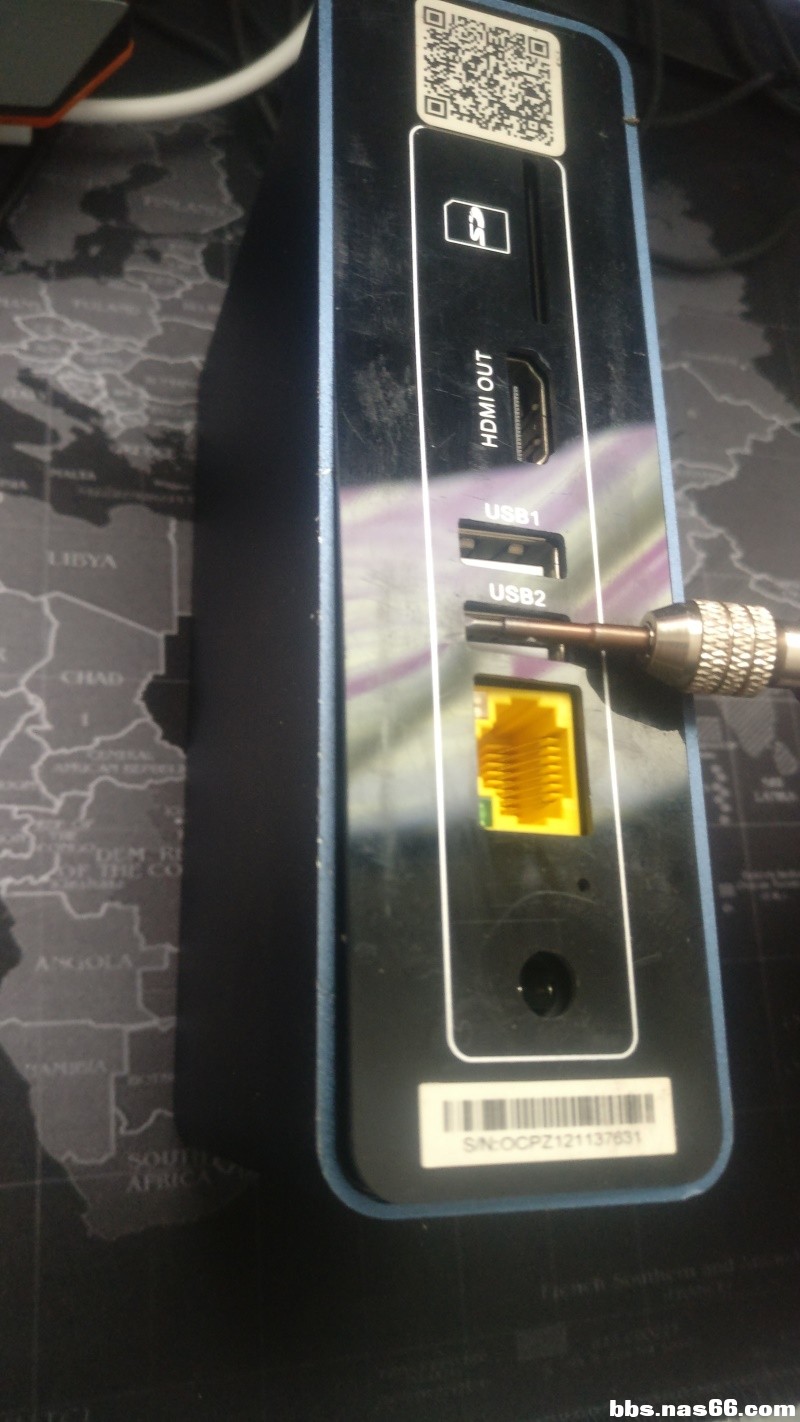

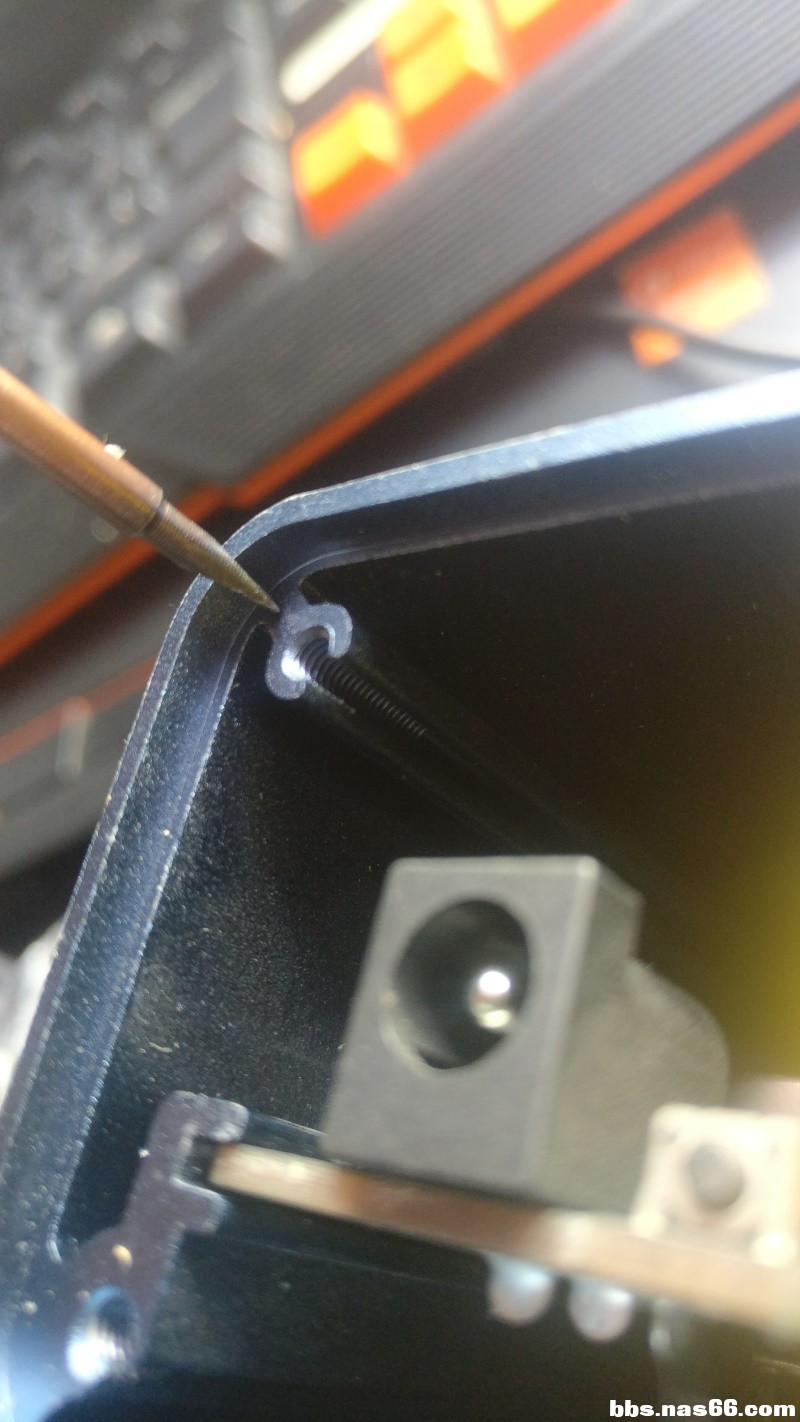

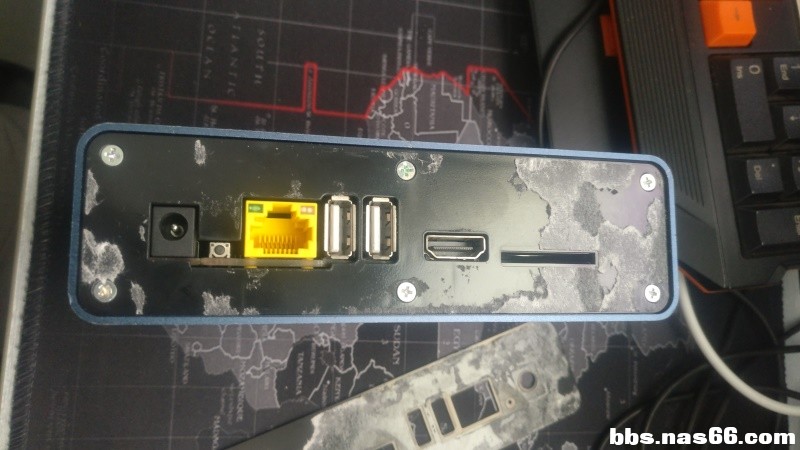

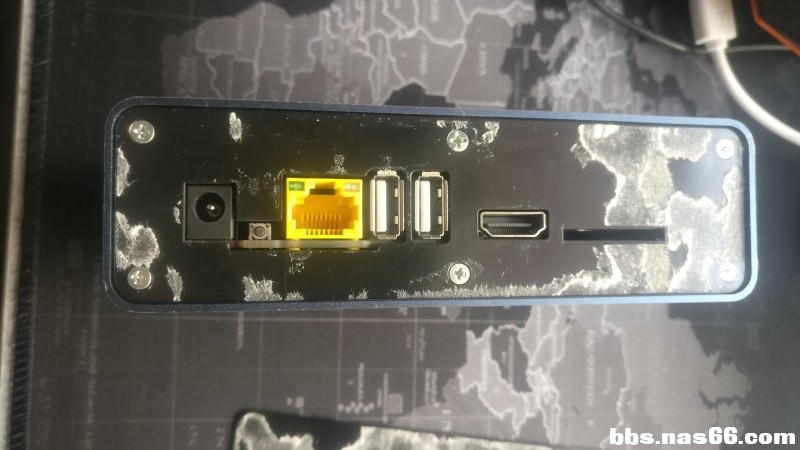

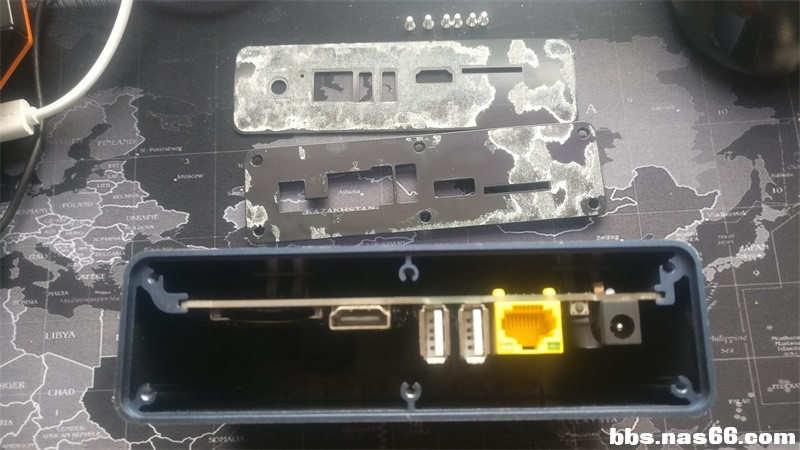

用一字螺丝刀从这些地方翘起  就能拆开后面的面板  当然用吹风吹一下 效果更好

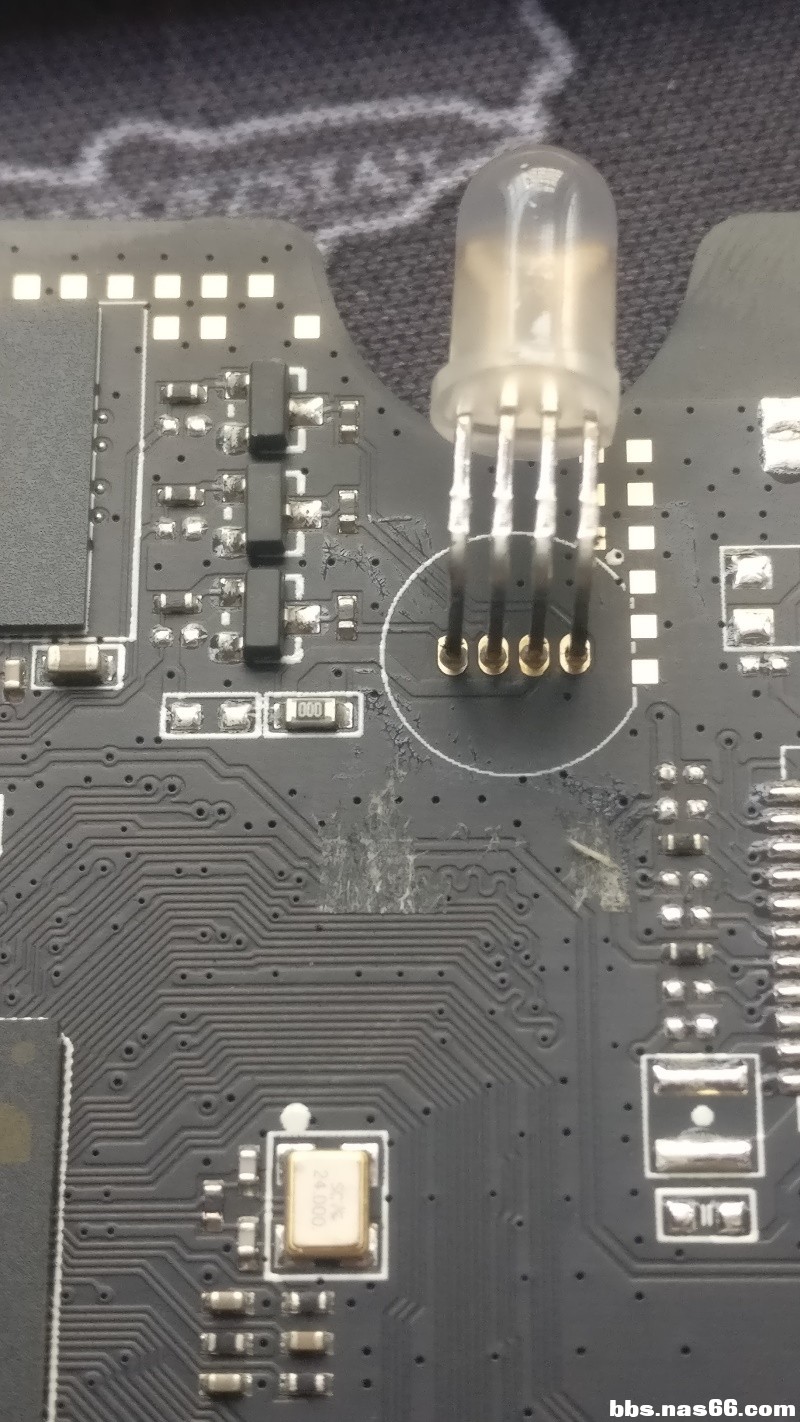

三色LED灯 用于指示故障 运行状态

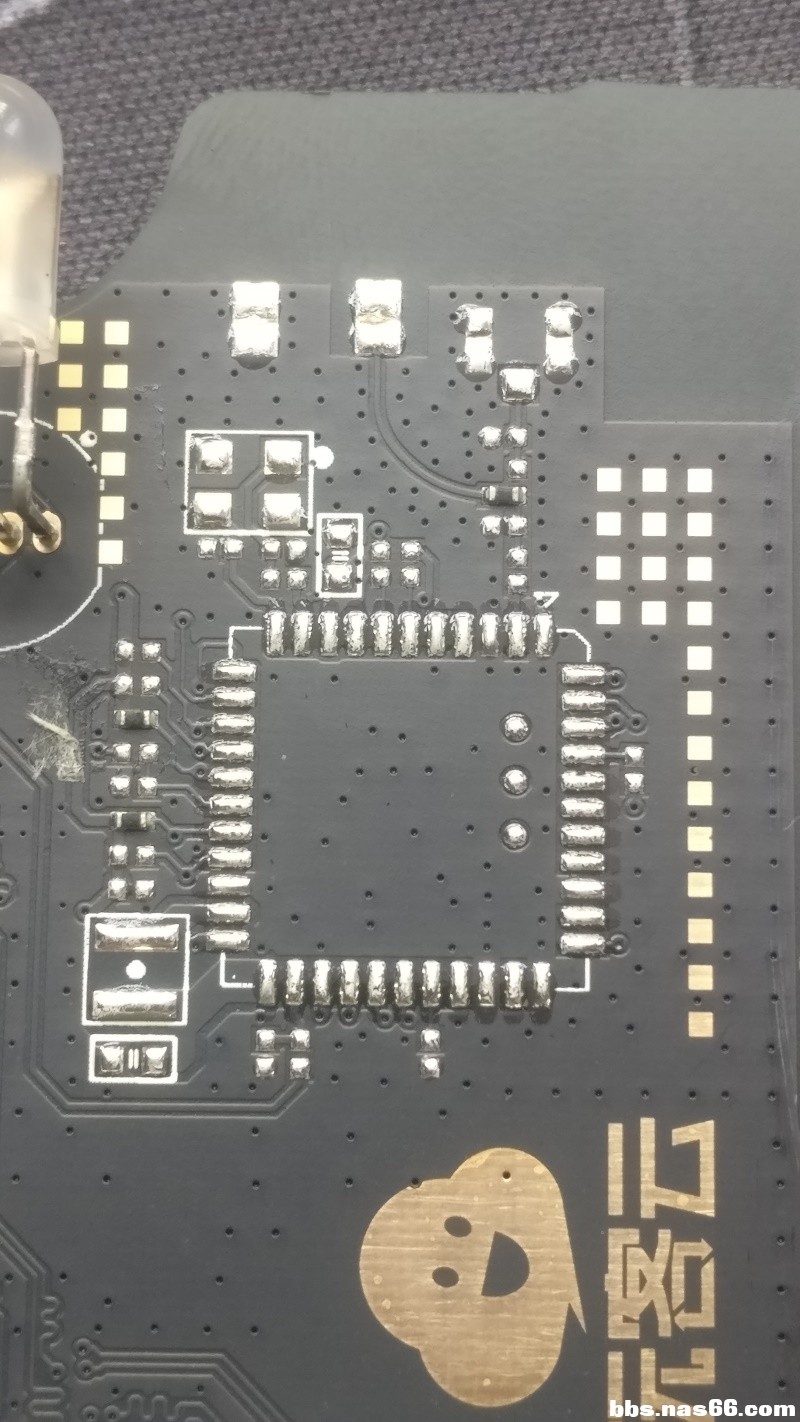

预留的无线网卡模块位置

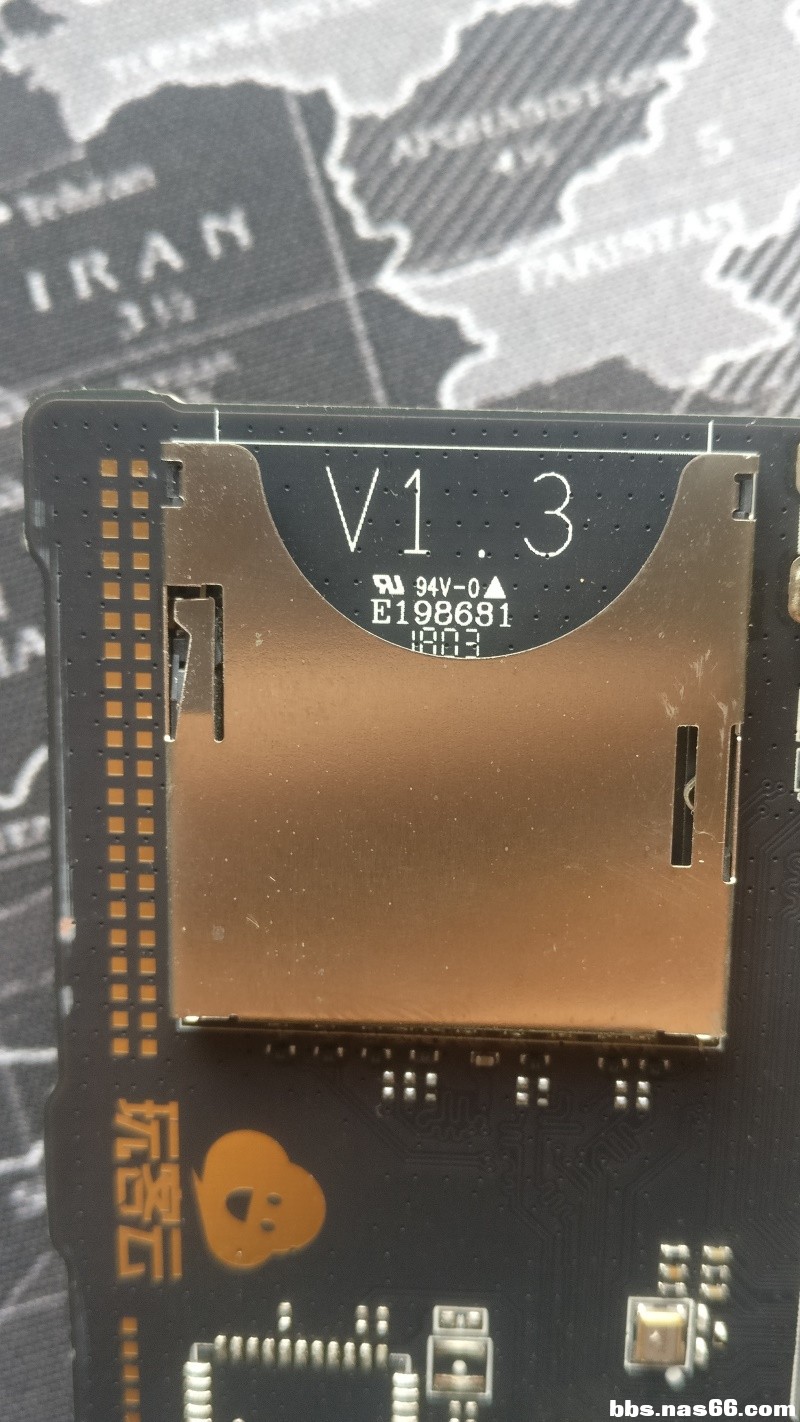

SD卡插槽

HDMI接口  版本号

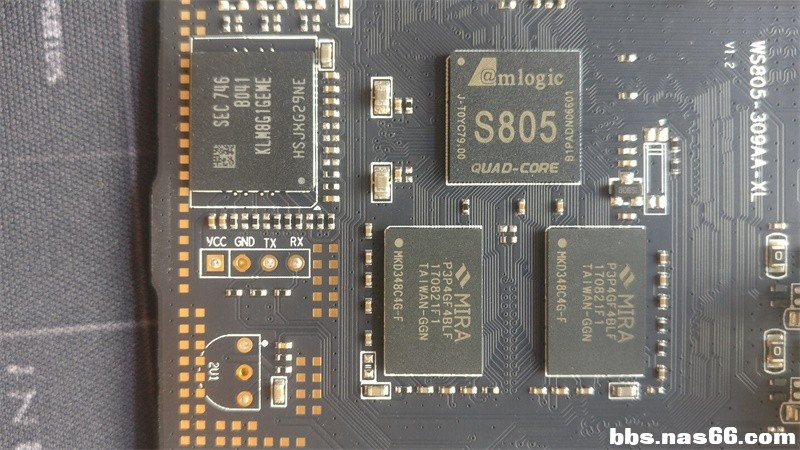

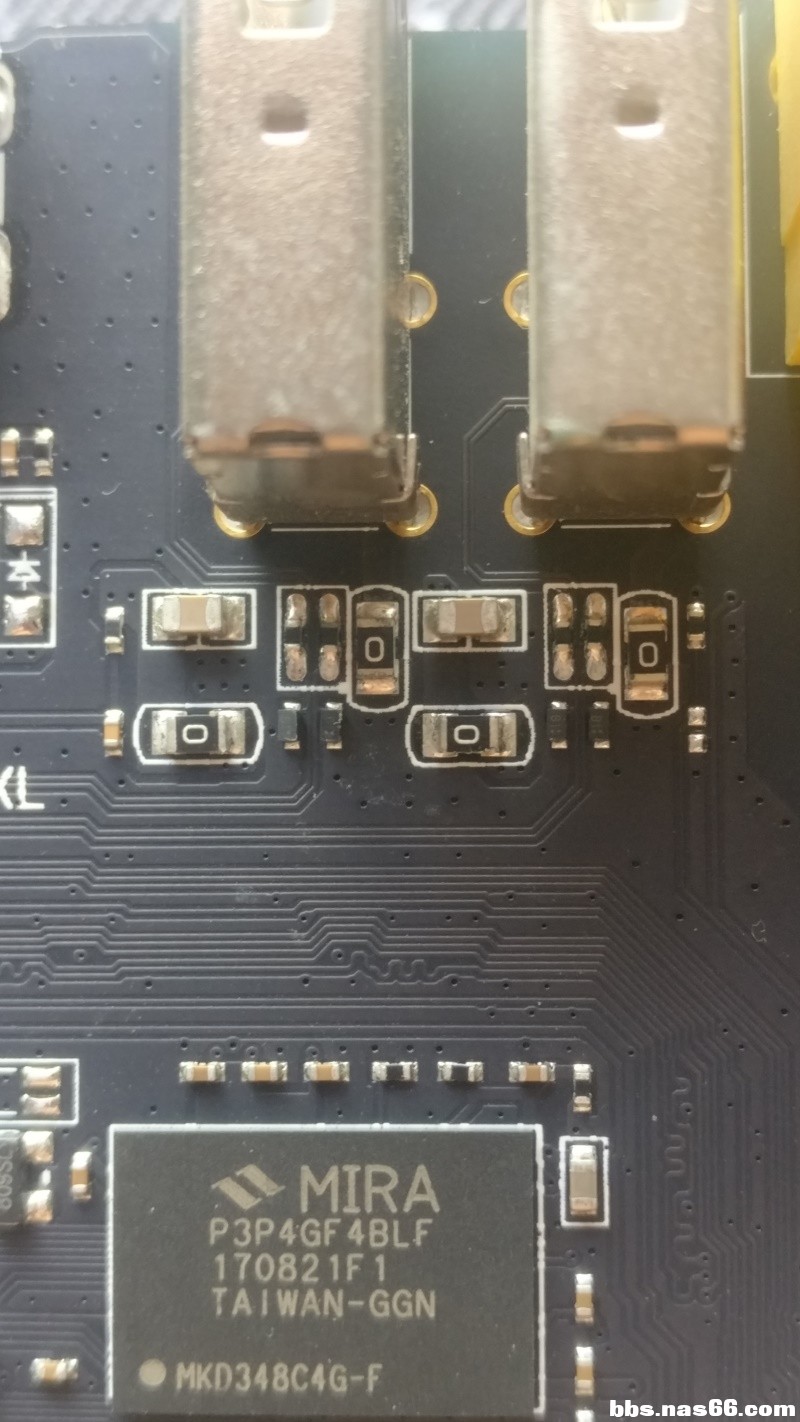

DDR闪存  并不是之前版本的海力士 换成了 什么品牌：MIRA P3P4GF4BLF（256M*16）4Gb容量DDR3储存器
制造工厂：力晶集团

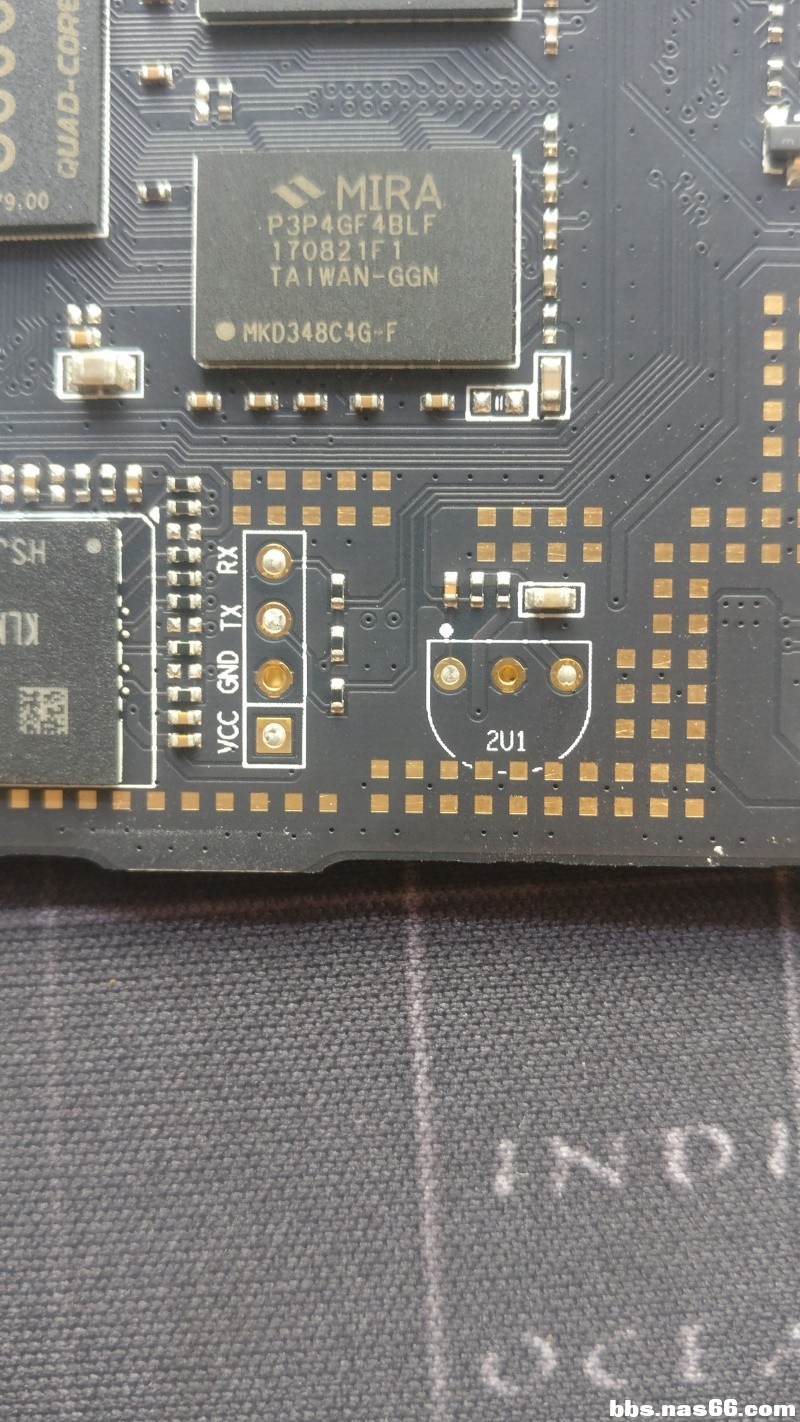

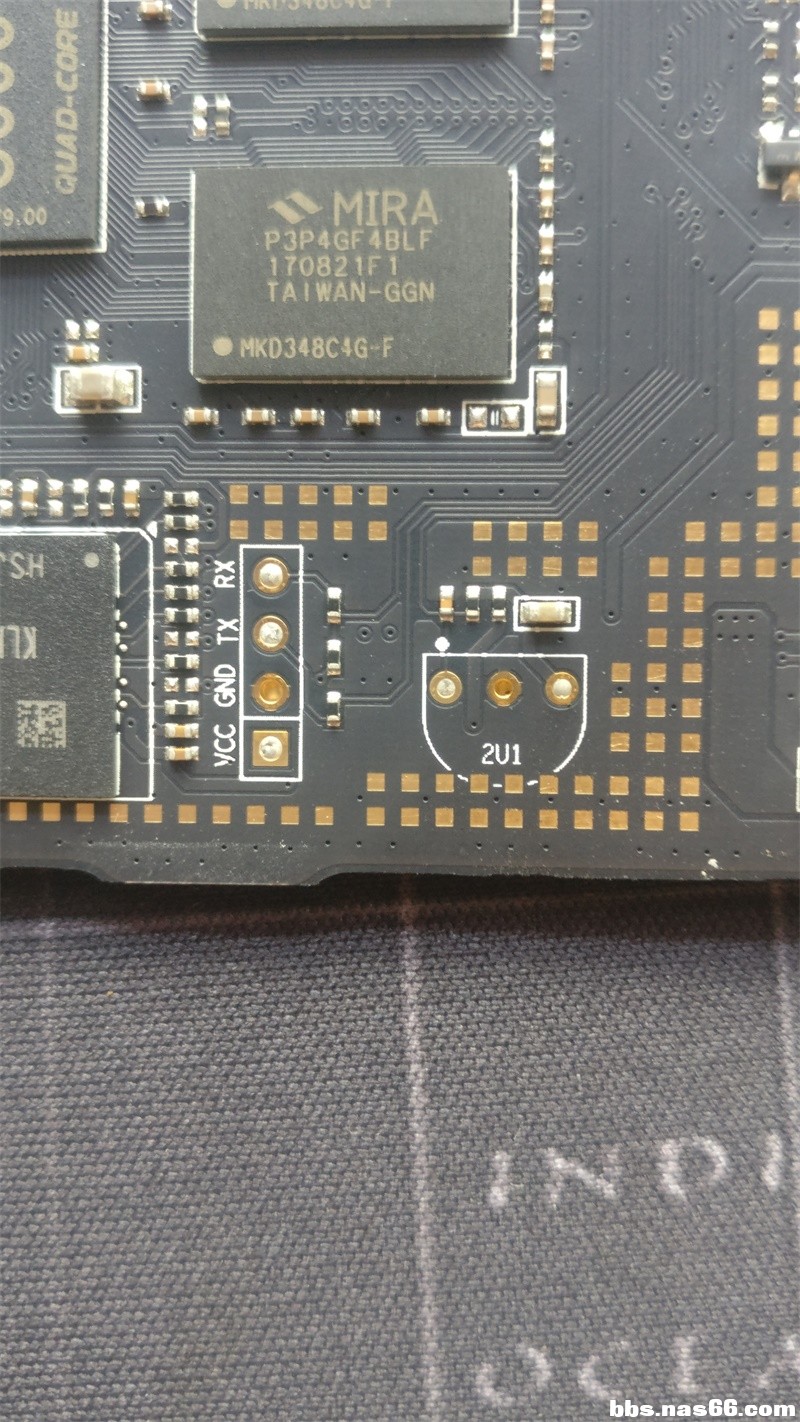

预留的TTL 跟红外接口  貌似外围电路元件齐全 只需要补齐红外接收器跟TTL 插针就能使用
当然对于红外的支持 得看固件

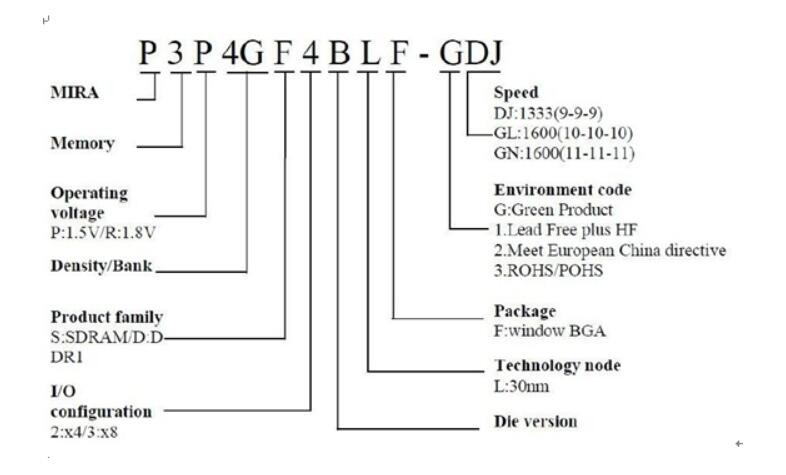

内存编号说明

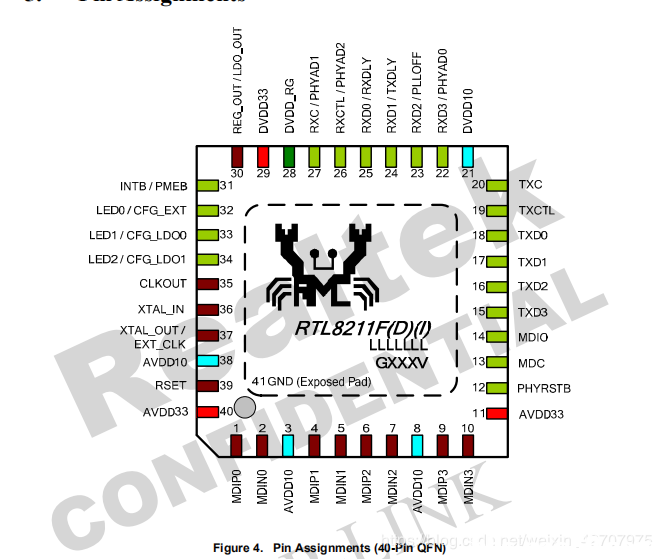

RTL8211F说明

cczsq

二楼继续上图
图片说明位于图片上方

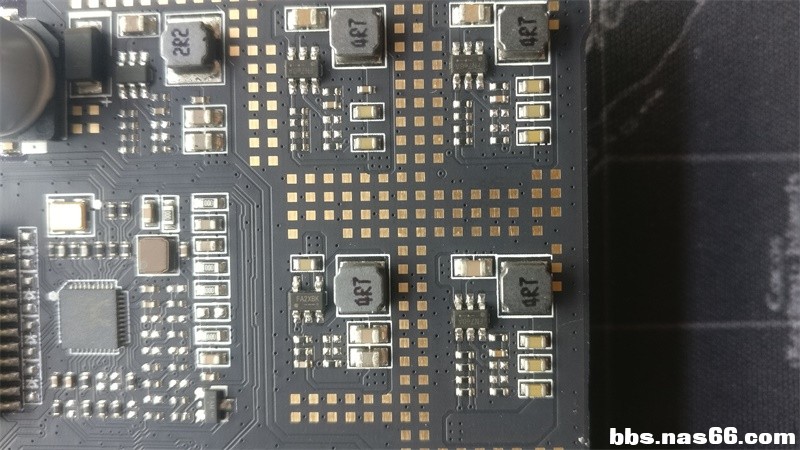

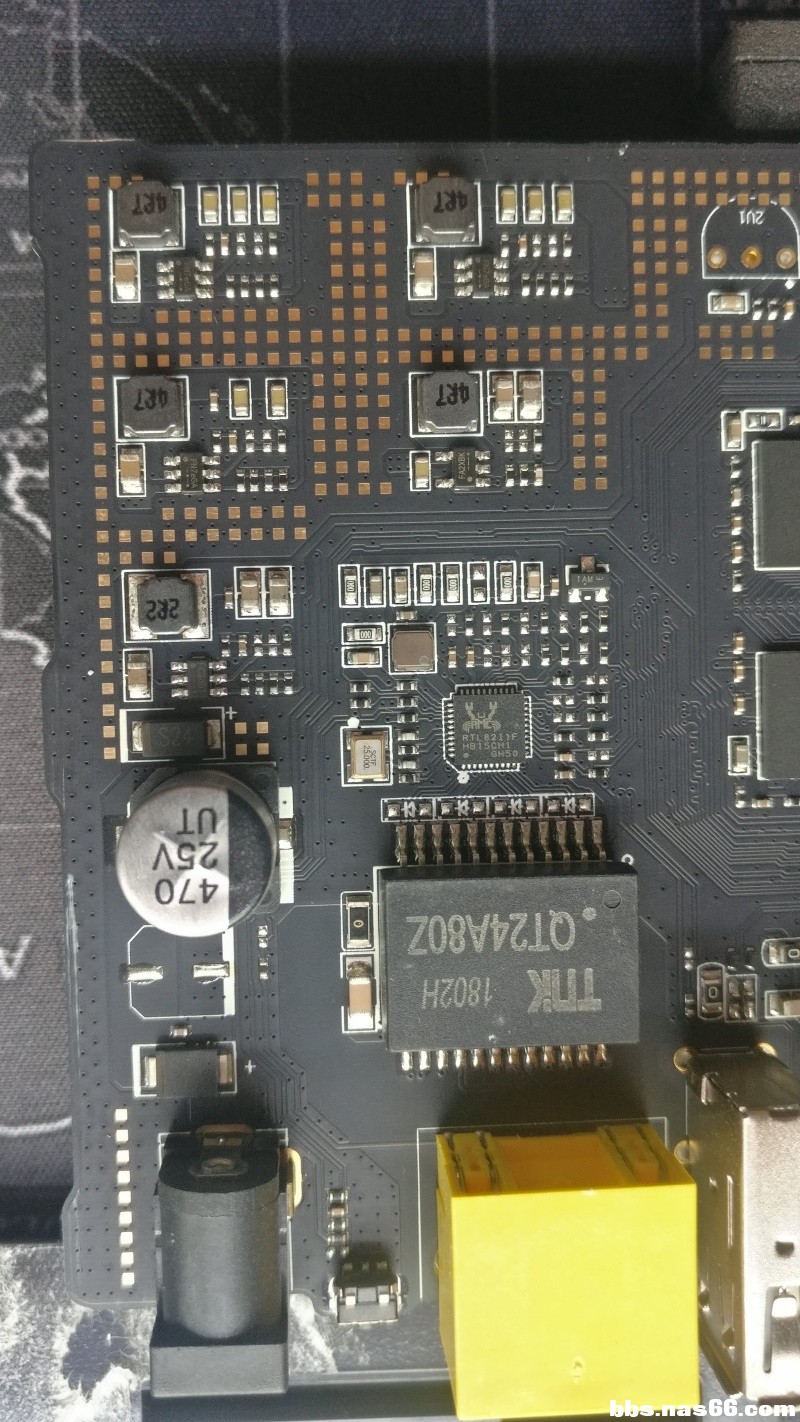

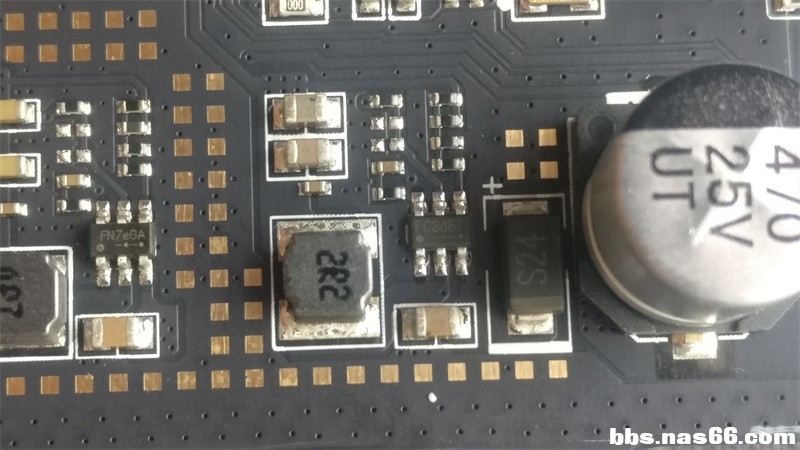

玩客云的电源管理部分
由于没带万用表  没仔细研究 几个电源部分哪些是对哪些设备供电

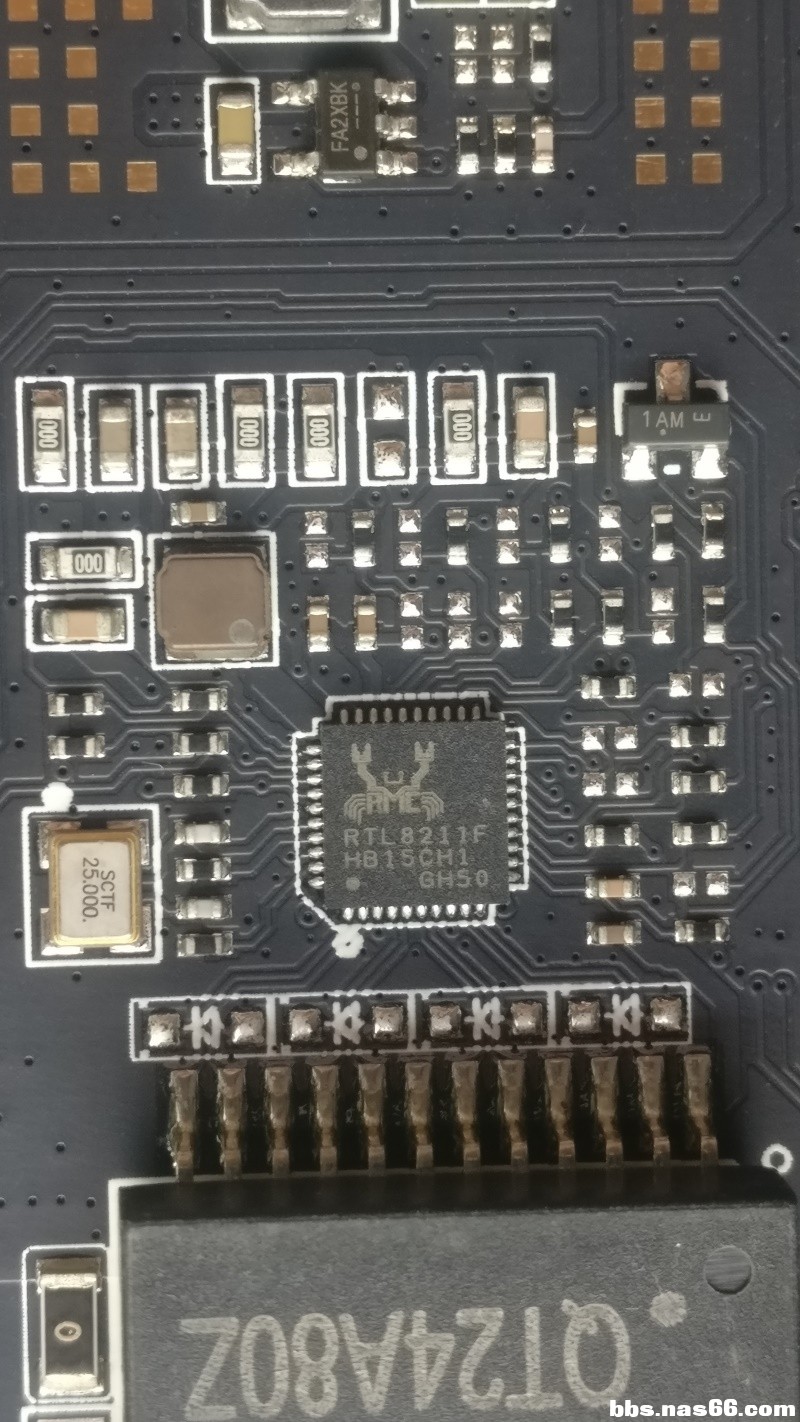

RTL8211F 千兆网卡芯片

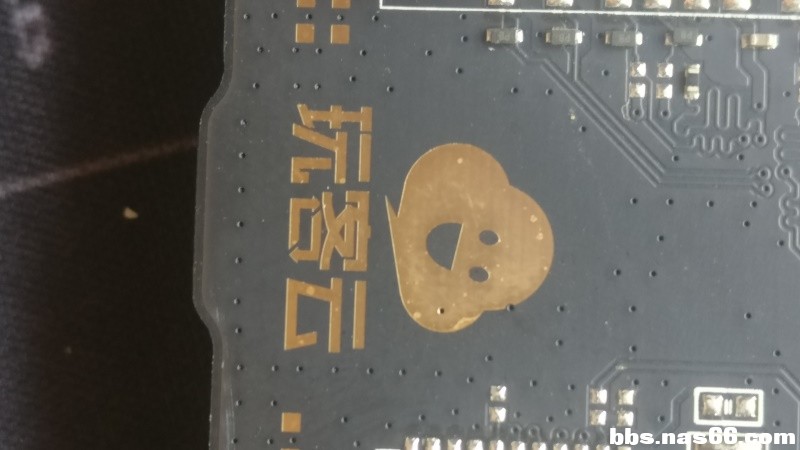

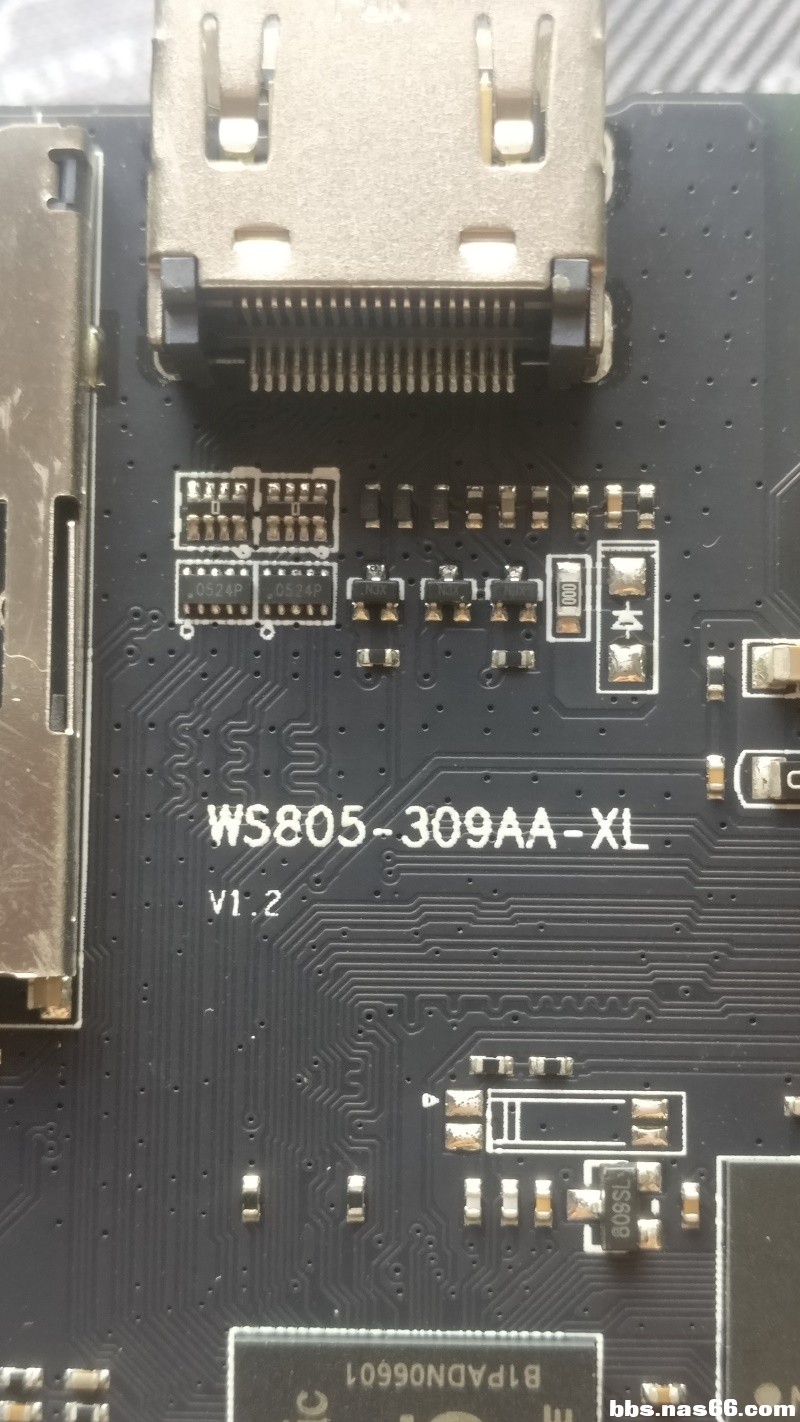

玩客云丝印LOGO

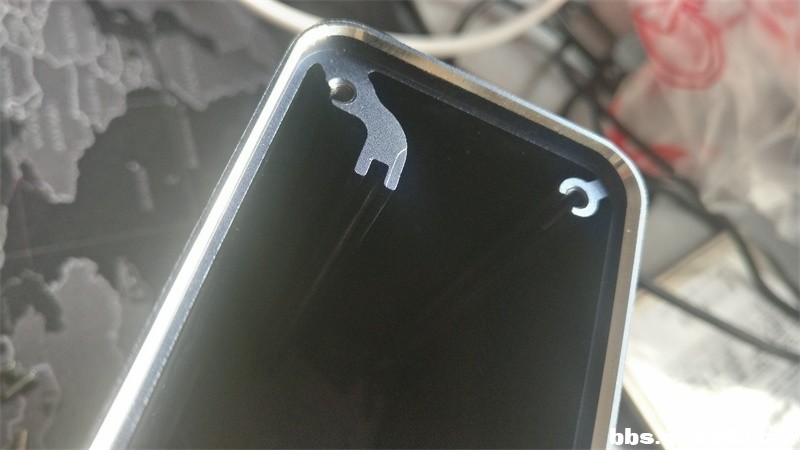

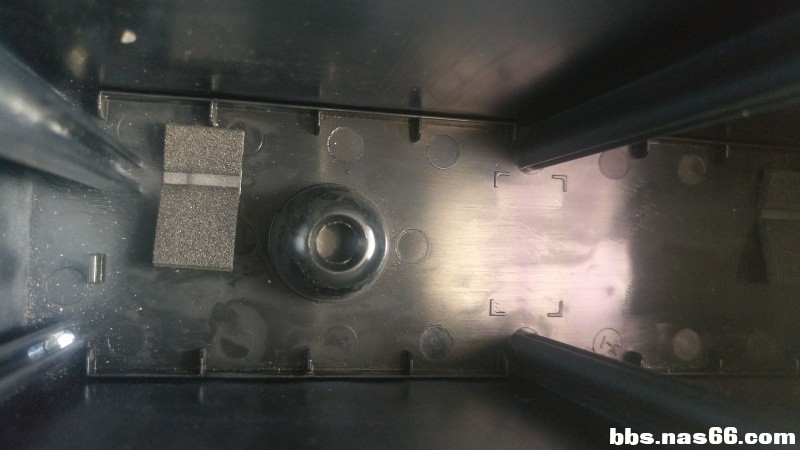

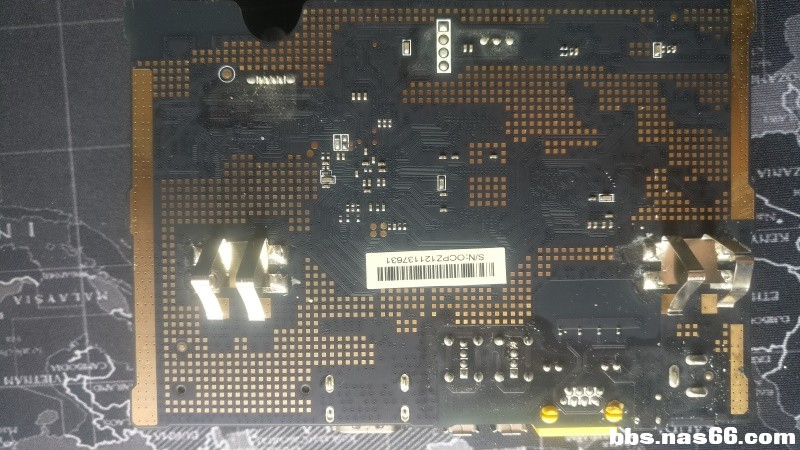

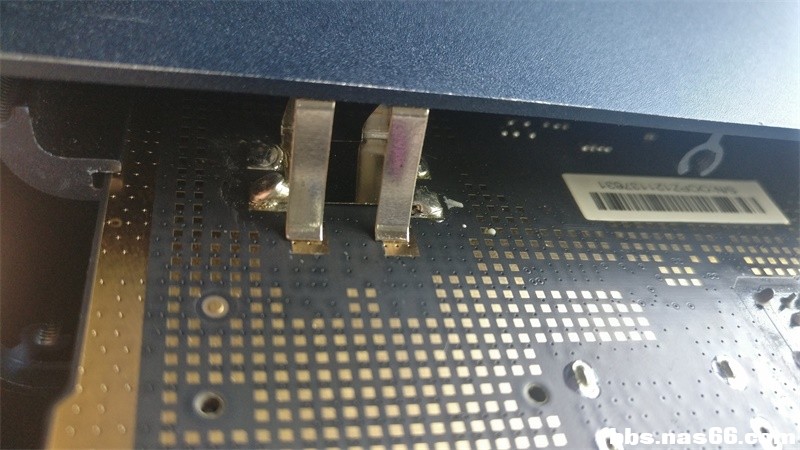

这个是玩客云主板后面弹片接触位置 应该是防滑作用的

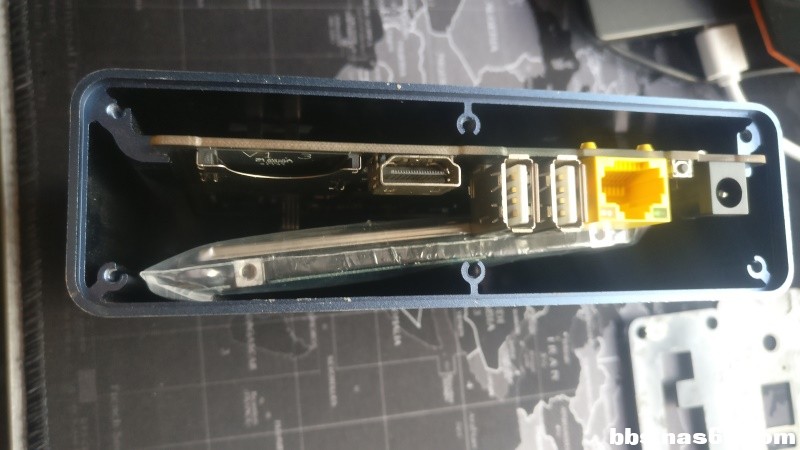

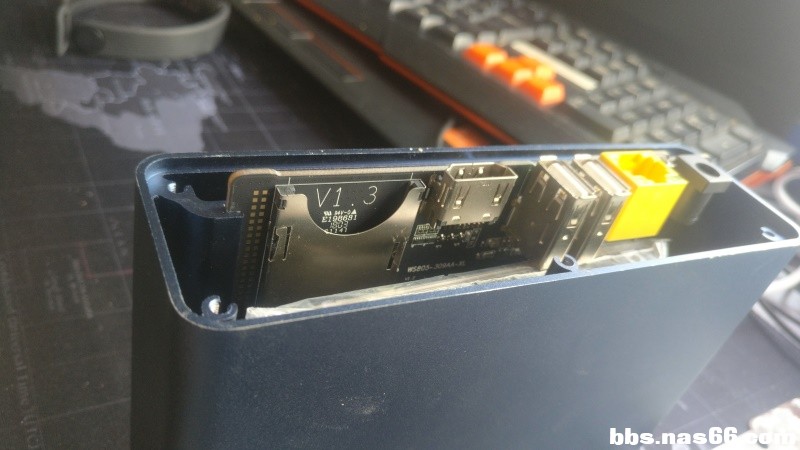

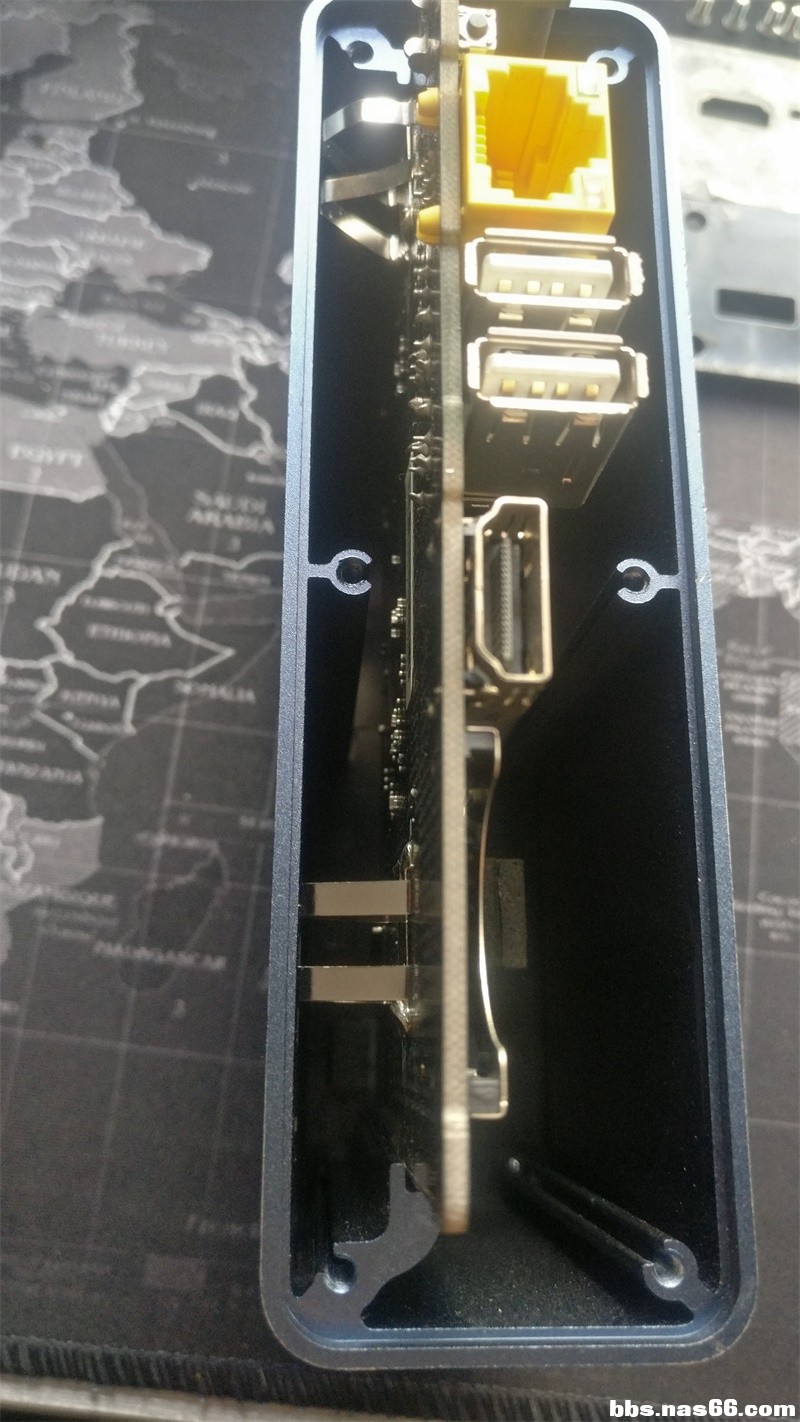

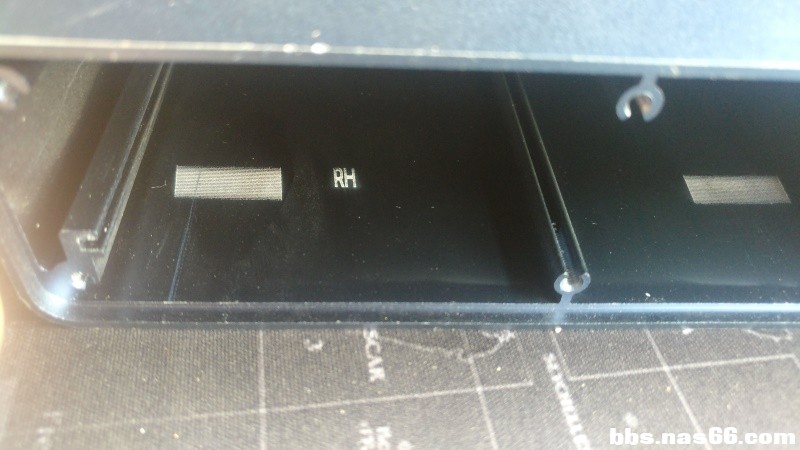

手动放入一块2.5英寸的硬盘 结果发现USB口挡住了  主板下不去
所以要内置硬盘的话  要把中间那个螺丝柱 给去掉  估计行

后背板高度   要是以后玩客云板子 坏了  可以用这个外壳做小主机 后面一个亚克力板刚刚合适 大概是3毫米

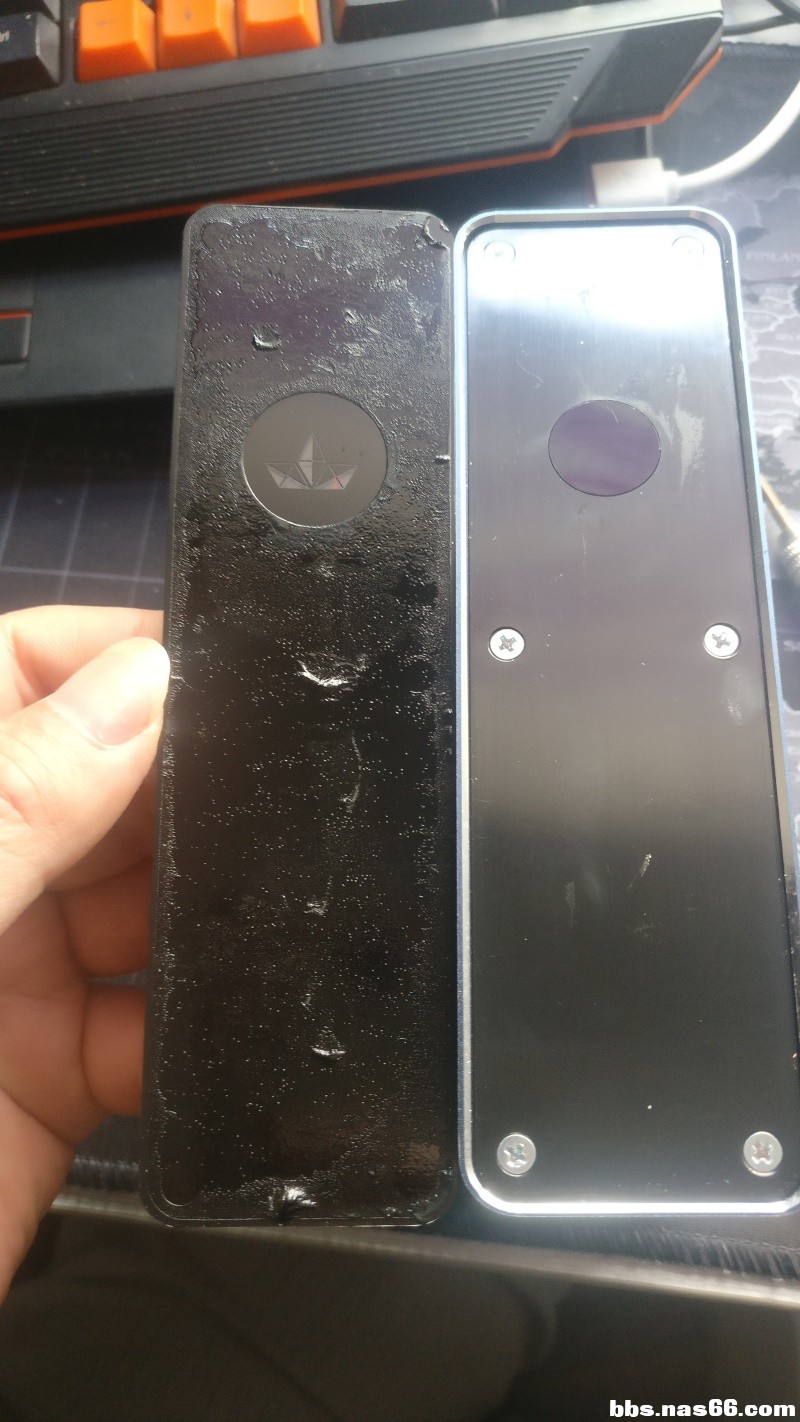

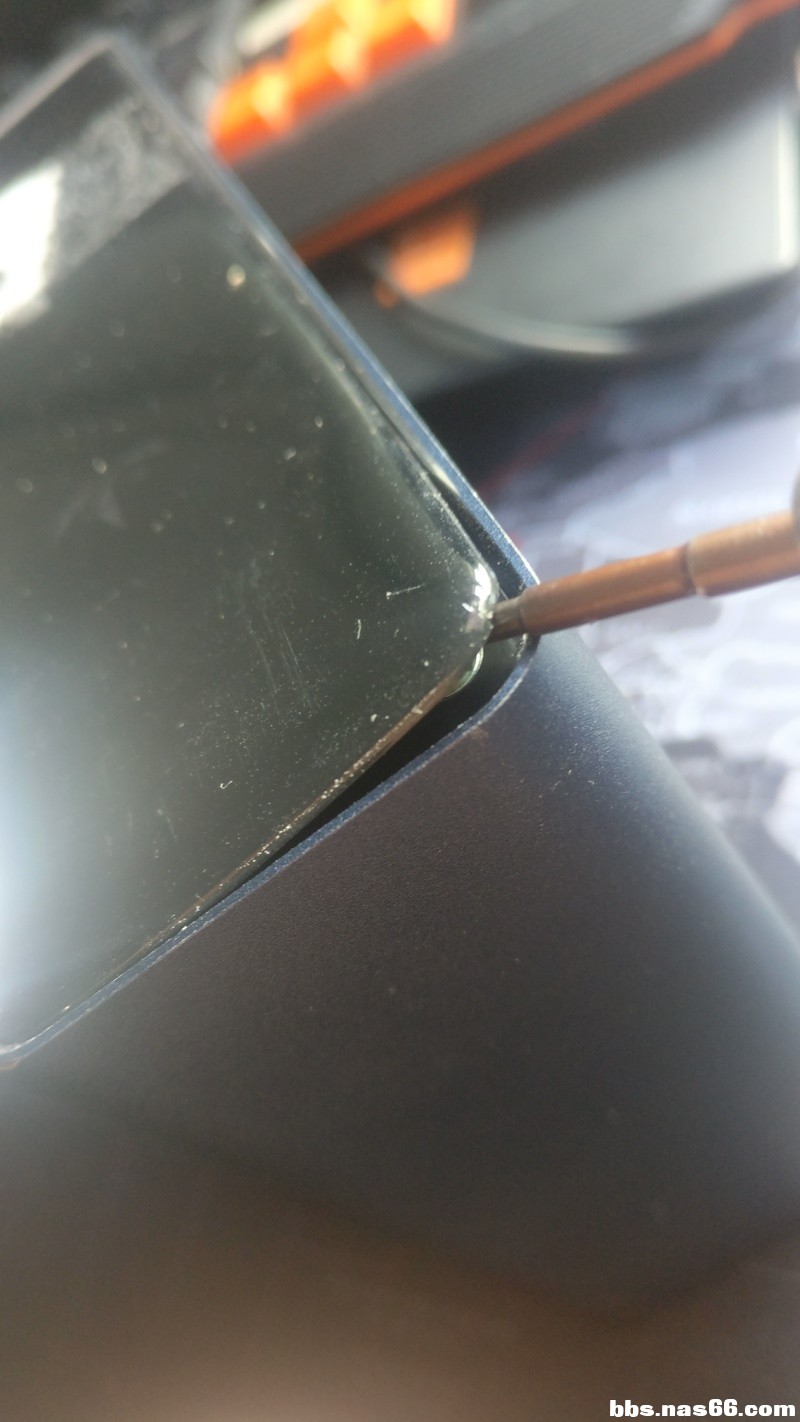

前面板也是能拆下来的  是亚克力的板子  敲的时候要注意 别刮伤面板了

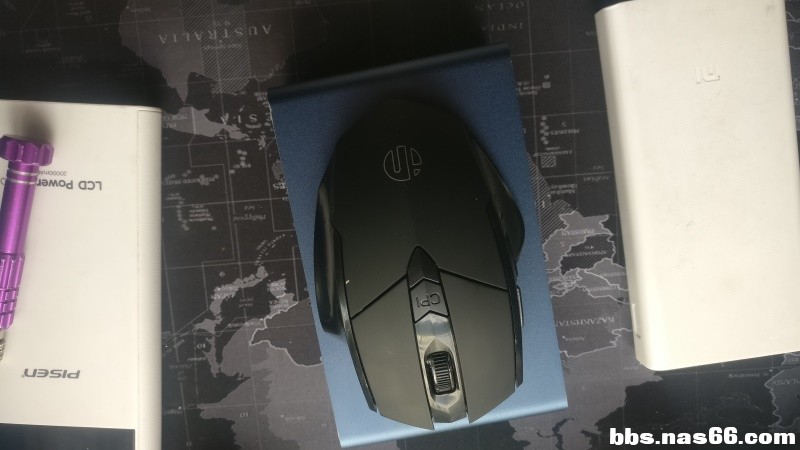

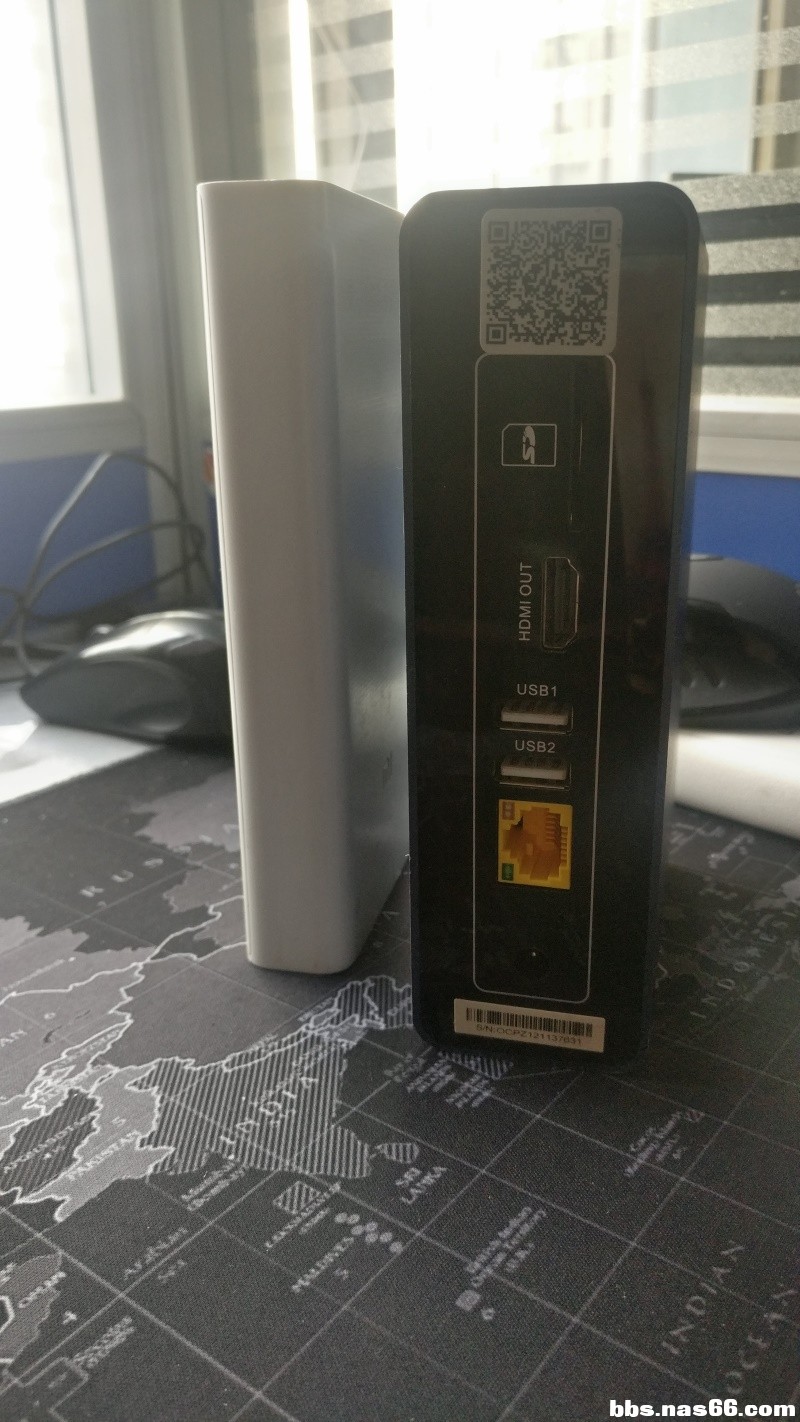

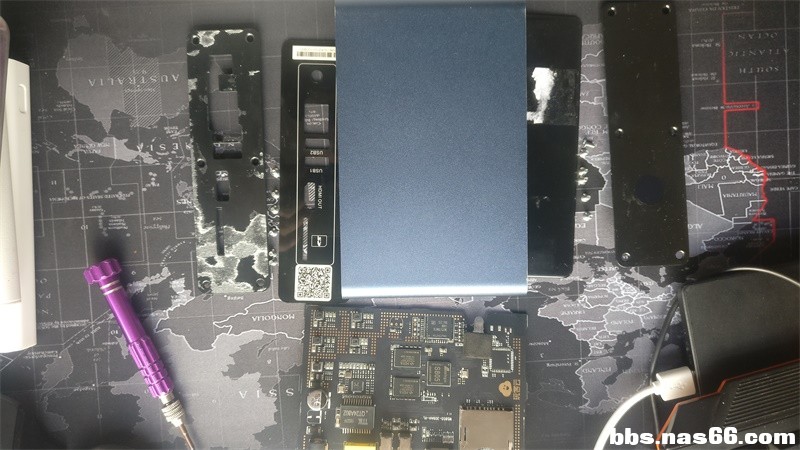

拆解结束 下面是全家福  跟12.9元的充电无线鼠标对比  及充电宝对比   玩客云还是很小巧的

专修火箭卫星

前排支持，紫薯补丁

yushu2110

高人，支持

山川

wky买老母鸡的现在可以联系客服用他家的app吗

cczsq

山川 发表于 2020-4-12 11:25
wky买老母鸡的现在可以联系客服用他家的app吗

一直在用官方APP啊   这玩意 买来 就3个用处
1是用官方APP  拿来下载
2是挖矿  除了链克 还有其他的
3 就是拿来刷其他系统玩

小白白不白

能刷群晖了吗

xie99

已经购买了一个 在下载 不错的 好东西 又便宜速度又快 就是接口是usb2.0 下完东西拉会主nas太慢了
