[原创] 小白diy 8266小板

[复制链接]

5

主题

28

回帖

599

积分

中级渣柚V2

积分
599
qiheng9 发表于 2020-8-31 21:47:53 | 显示全部楼层 |阅读模式 IP:–上海–上海 联通
本帖最后由 qiheng9 于 2020-9-5 21:34 编辑
( p$ x% k! h3 W$ L
' x# \  _" `6 N( k1 A2 u本人小白一个,对8266还是挺有兴趣的,但是又不会写程序也不会画板,只能网上找一些大佬写好的例程玩玩,不久前在某鱼发现一个非常便宜的8266拆机模块2块5一个,一时兴起买了几十个反正便宜,可是到手傻眼了,这个模块找不到一点资料,脚定义也没有还是用万用表一个一个量出来飞线玩,后来偶然在隔壁老王家x宝店的晒单里看到了有人发了个这个模块资料的截图,这才有线索找到了资料,模块做工还是挺不错的,内部flash虽然只有2m但是做个简单的点灯用还是足够了;! x3 I/ e* u+ _
接下来就是下载了嘉立创家的立创eda慢慢学习画板子,才发现在立创eda里发现早已经有大佬画好这个模块了,可以直接拿过来用,按自己需要画好原理图后布线就行,在元件库里直接搜iotw-001就能看到,开始只能用软件的自动布线给这个模块简单画了个验证功能用的小底板,打板回来使用还行,哈哈哈 毕竟是第一次画pcb板,能正常用还是挺高兴的。; o0 C- j, W, \2 U5 K
  这次目的是做一个小夜灯,需要板子越小越好,就画了这么个板,大佬们见笑了,小白自娱自乐,哈哈
/ e/ d+ ?! ?( F' X

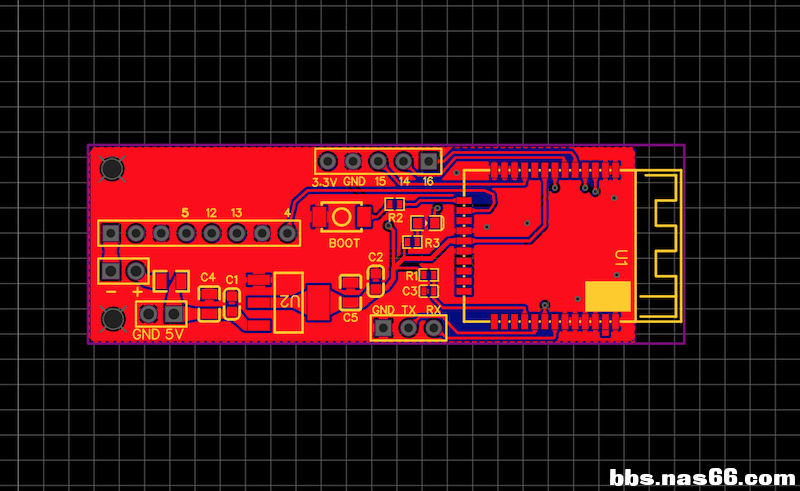

pcb

pcb
+ l1 f; M0 R% a7 ]8 q* a
大小是2cmx6cm,留了boot键,控制mos管是gpio4,其他剩余的io也都引出来了需要加什么也方便,原理图就不放了,画得太难看很简单的一个板,看pcb就明白的.....引出的io也都标记了,8pin的排针是为了使用隔壁老王家的mos管小模块控制5v的灯带加的,gnd和5v接供电,+ -接需要控制的负载,

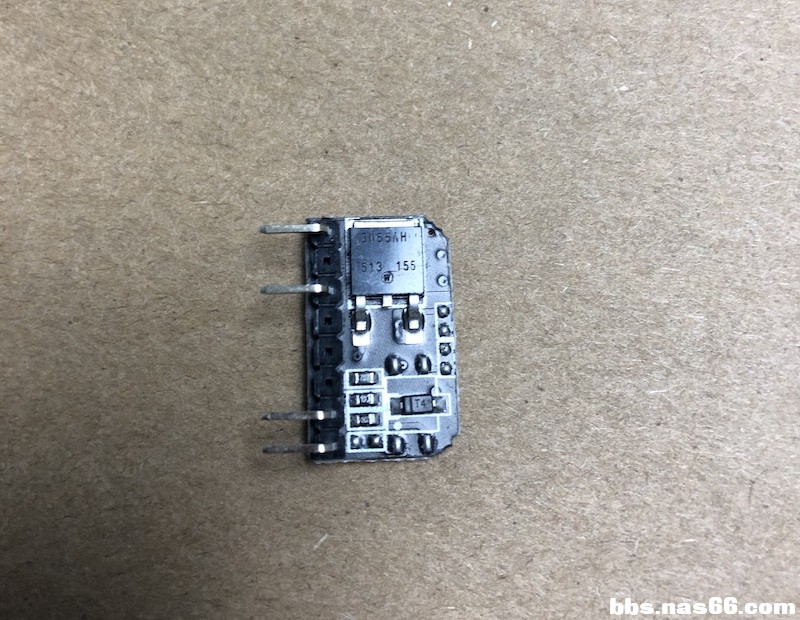

mos

mos
& a1 P2 T/ e5 A" C; ?6 n

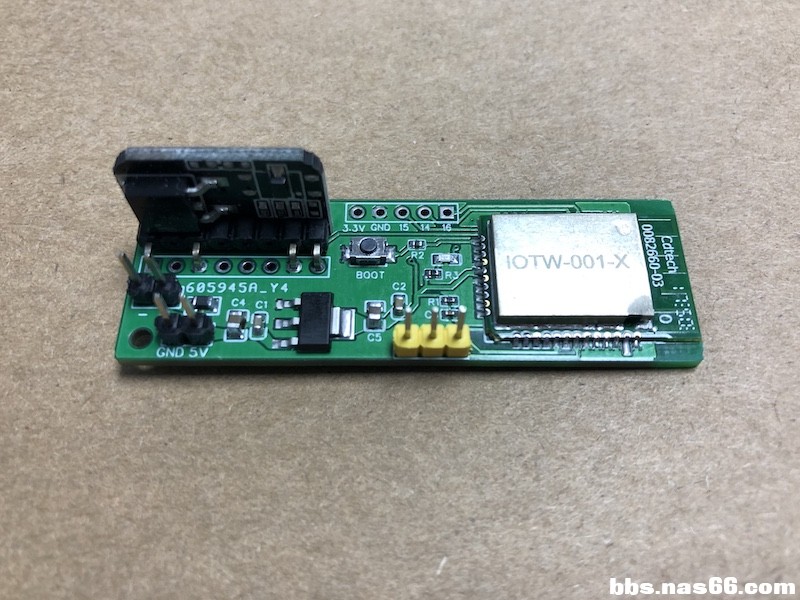

最终焊好的样子
" K7 L3 a5 ^' D$ a  d IMG_3728.JPG
$ T( v; D" w1 Z5 w接上供电接上灯带能轻松塞进矿泉水瓶子里,有和我一样小白的朋友想做小灯玩可以自己打板回来玩玩,程序网上很多,通过点灯科技接入小爱天猫小度控制的教程也很多,因为我自己也是用的别人的程序,这里就不放了,希望大佬能多发一些程序和教程把8266玩起来8 v, M1 k7 ]; X  r
gerber文件: IOTW-001-DIY.zip (63.18 KB, 下载次数: 3)
% V+ h+ C3 N# v模块的规格书超了附件的上限,没法直接发上来,也是百度直接搜iotw-001能搜到了' R. \- A4 ~' M( n

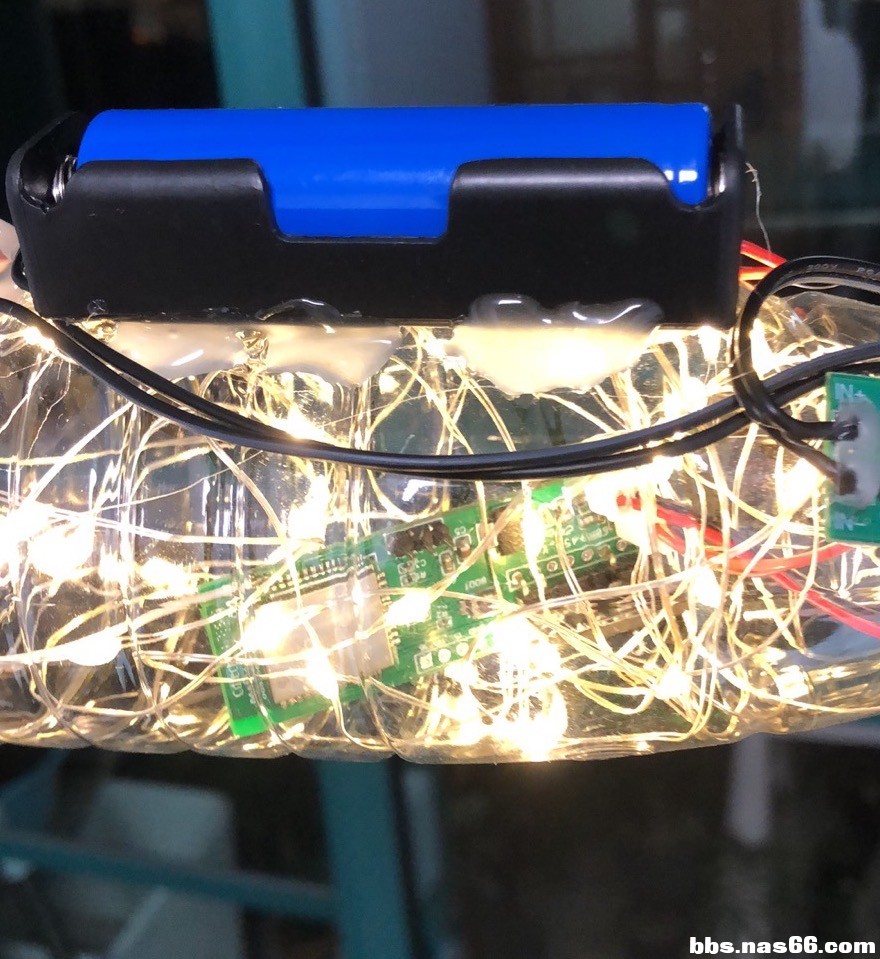

更新一下现在做好的夜灯,复制了一个云朵灯6 F: P- s7 l# r/ ?* G, j) M+ ]

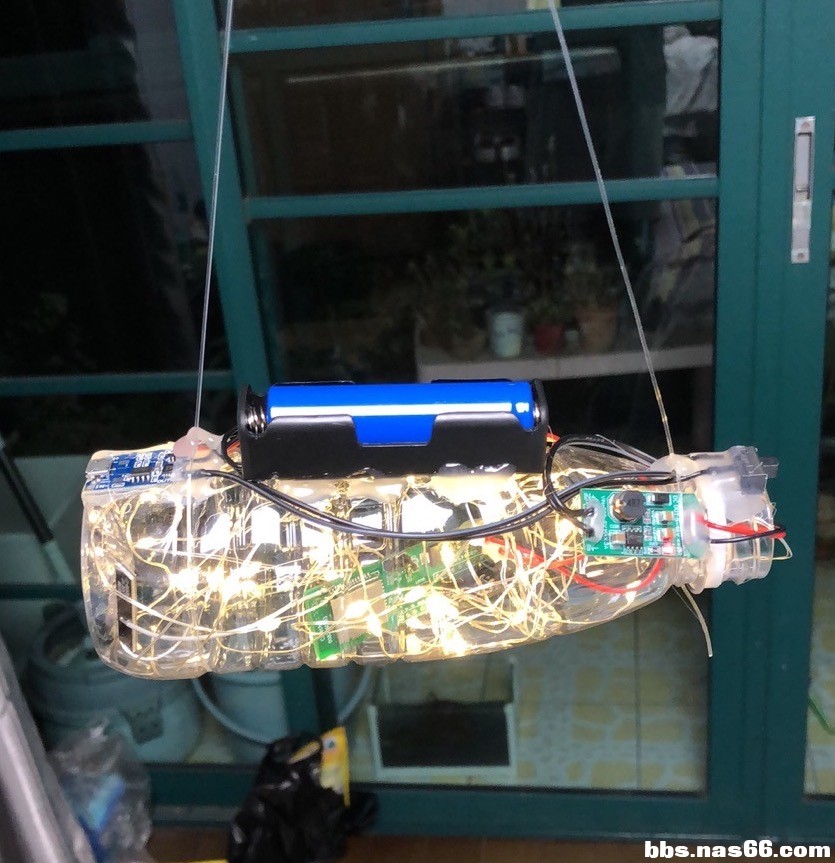

IMG_7742.JPG ; q6 d. u6 t' H. o

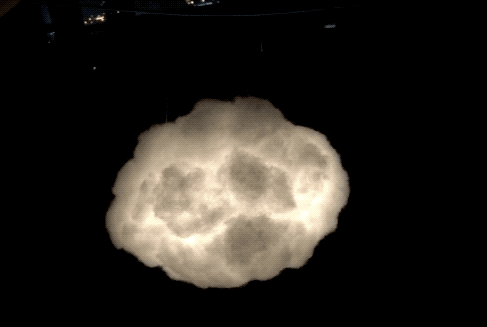

  C& `% {$ E) [9 _- N: u% ~ IMG_7746.2020-09-05 21_33_40.gif
4 H( ^- O, S) `7 o  j9 w+ O
$ h# O+ j! v/ ^- V! a
