本帖最后由 anjoah 于 2021-2-18 15:14 编辑 0 @& _2 s4 X0 o& w4 z0 t
' y! }" j) f4 Q, A$ H! g2 w
简单的归纳总结一下：我做的这玩意儿就是电源板。用一个电源代替了多个，节约弱电箱空间，能多塞点东西。同时，用了esp8266,可以做远程控制，温湿度采集，以及相关的触发动作，比如自动照明，开风扇等。
, [ J( l/ j. X! O( F; S! q1 q) Q0 q* I3 D( s
千错万错就不应该当初申请nas66的esp小硬件，从怎么也玩不转再到刷固件，真是花进去了不少时间，也多了不少乐趣。这还是得感谢原创作者TwoOne的支持和分享。非常感谢。。 一直想把家里的网络改造一下，减少多层lan的桎梏，原则有如：1.精简网络：减少网络分层，解决多个路由器导致的多层nat的问题。2.利旧保值：收来那么多的矿渣路由又不是不能用,何必买新的？3.提高设备使用率，节约每一w电力。4. 省钱。
; `( o; J, T, h* |8 G' T( h1 u 网络的部分好改造，已经完成了，但家里的弱电箱太小，勉强塞得下设备，也没有足够的插排位和空间再塞那么多的变压器。这时候，我看到TwoOne发布并开源的spark 系列3控ac开关，依照21的贴子，我准备了2套相关的电子元器件，按照21的指导，组装调试安装，产品很稳定，也确实解块了一部分电源的问题。非常感谢21的无私分享和指导。
5 v5 d* a1 }2 s2 D0 \6 i 但身为一个垃圾佬，这才哪到哪啊？这不，我准备自已攒一个真正满足自已需求的定制化硬件，大部分的原理图是从twoone那里拿来的，我就负责搬砖而已。

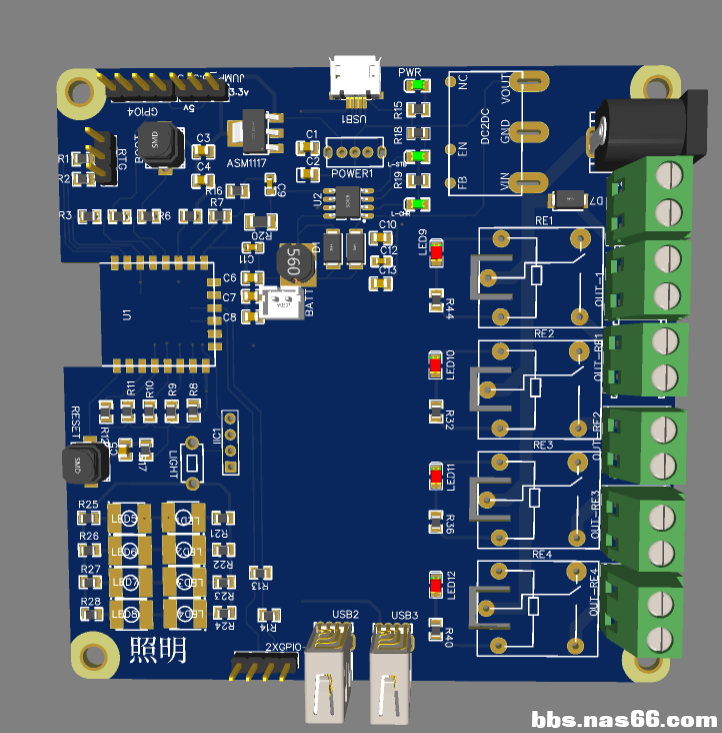

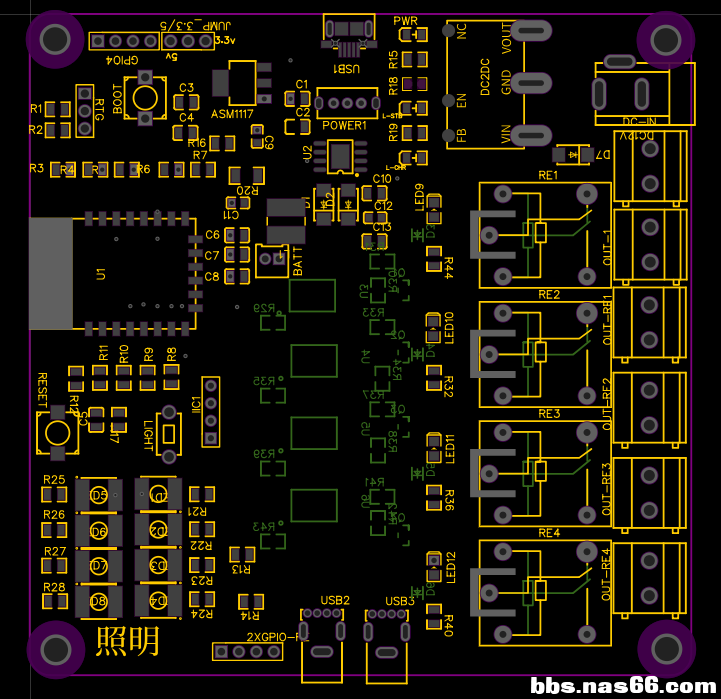

0 g, V1 P5 D6 `4 \/ u; f) C, z6 y5 ^先上个图再说。
" G" r" _* R# }, `5 ~% r# Q
6 d6 {$ X/ {1 Q3 ~3 z2 I$ n6 d( P9 O3 e i! G$ U
设计目标如下：
7 b- |2 a4 `; m8 F+ n$ H1 E6 ?0 Z. _/ j1. 供电目标，12v的路由器，光猫，软路由和5v的arm泰奇猫，这类小破硬件。 A; t3 @7 @) U$ G' e5 f9 a/ t* R" V* o
! S: z4 A5 \7 q0 }% H+ P2. 电源采用dc电源或atx 1u的垃圾电源，用来给设备做集中供电。我知道烂，但再烂也总比送的变压器能好一些并省电吧？
3 e/ z5 }3 _6 V8 t/ [2 N c! |* v7 h- h) p
3. 自带led灯板，可以提供简单的照明功能，方便在弱电箱前操作，解决光线的问题。9 v- T) B( Q1 Q: d+ e. P
. Z0 ~2 n0 }, O+ l) U* `% G- B0 V
4. 有电池自持功能，考虑到市电不稳定，停电再供电时，继电器归零。没有物理开关，设备们开不起来。电池可以保持10小时以上继电器开关状态。当然，可以拿充电宝续命。
; m1 e5 n; M+ }. \4 d$ S
3 R* z8 v& x, {3 f9 z5. 提供简单的bypass功能，直通一路dc给ap,免得ap连不上去，遥控不了开关。
' Z; N+ @& t: ?- j8 \/ g7 |
2 h5 Y) h5 }2 z" V6. 可连接DHT11模块，实现简单的弱电箱环境管理，或者直接用ws2812灯带营造氛围。
1 N& g' d4 }4 Q3 q; Z' e9 `( q6 U9 ]- c7 Z: Y
7. 可接i2c设备，通过jump跳线帽选择5v或3.3v电压，方便接一些小传感器件。
2 W# J" `% m7 g1 Q( W
5 J/ B5 P- U9 O' R$ h. D8. 提供2路gpio口用于扩展，可用于扩展外接2路继电器模块，也可以配置为按键或其它功能器件。 F2 f# T( t' _- e* j
4 ^8 l& f8 e s! O1 h. G. I( b0 s9. ADC功能引出，可配置光线感应，电流感应或mems话筒，按键板等，没啥用。1 N) a; [8 Q" V. n& f+ K
4 Z0 d3 @0 F- ]# `- @5 D& S10. 提供了reset,boot烧录键，ttl端子，方便刷写固件。
2 @) J( e+ B5 A
% c4 d- w: n: C. I0 [11. 兼容接入各种物联网管理平台。
) R7 [6 h+ `/ Z! n6 T8 f/ V具体规格如下：7 w, c! E$ T5 d& S( U) K
. V. B7 e8 R0 T5 x6 d2 V
1. 尺寸是97x97mm,两层板。* D4 N+ J7 g2 c" [8 i3 j0 m, @9 ~2 \" B
+ y' U* w4 g4 r. k# V2. 接入电压12v，工作电压12v,已配置dc-dc模块，无需额外提供5v电压。
; _, o8 ?* ~, M3 t! x4 |/ D0 I9 P' F4 C+ ]- z H) p% Y- R j7 M: N
3. 电路输出：1x DC12 bypass, 4x 开关电路，2xusb 5v输出，1x3.3v输出，2x5v输出。
" o! y: `7 w F: I4 ?( {" L, l1 n: V2 f+ m4 }% k9 K6 l# k8 `, o: G% C
4. 电池和电池充放电路：2pin 电池接口。
5 h& E* b! E {# `( A4 @6 e/ q4 ^, M% Z; V3 H
5. 安装环境，n1大小的空间即可。* L5 e( ^6 C9 g5 W" S
. \4 _; n* |& Y/ e4 X" ~
其它内容，待更新。; H. Q8 N$ a/ v3 }
0 r; D% }' A) z: g; Y2 s. l
& N1 W3 ?8 f/ _ K) d
, p5 {$ j, P+ @3 n8 g进度：拉线中, y/ o; R% _5 P- }) z
+ W6 o0 n& v1 ^8 ]鸣谢：TwoOne, 狗X,包子，不是你们带我入坑，我还没发现这东西会这么好玩。 N+ I# e. T9 A" ?- t
- r. F2 g$ h* g7 ]5 B5 D* R
更新1：: M. b3 Y* `8 K. M( ~0 T6 r

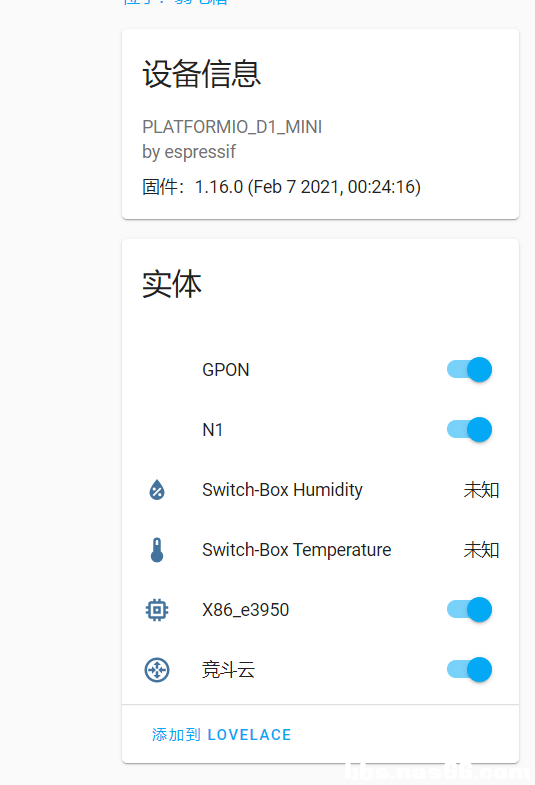

板子收到了，简单的焊上了，编译固件，现在在ha里能看到了。
& c* z1 e* V& s* x( P* N1 B
& h) z$ T3 l" r- l; z
# x9 r [. H7 q2 N
- z0 | x+ c" P等所有组件都调试好了，再继续更新细节。
6 j5 m! f& @ ~( `) W! A( o
+ ^. t& ~; e0 d; L3 c7 P" O, f* y) l! F% ]5 z! K& v$ w* J
|
|
