连接硬盘背板的电源线接口如何转接

逍遥风

我也在用这款板，供电的就是那个白色的线。

逍遥风

白色接头，你已经框出来了的。我已经扔掉了这根线，现在打算买魔盒1代的外壳。

izual118

逍遥风 发表于 2022-10-22 14:03
白色接头，你已经框出来了的。我已经扔掉了这根线，现在打算买魔盒1代的外壳。 ...

用什么线把这个接口转接到SATA硬盘电源接口

izual118

逍遥风 发表于 2022-10-22 14:03
白色接头，你已经框出来了的。我已经扔掉了这根线，现在打算买魔盒1代的外壳。 ...

原箱子颜值不差，就怕散热不行，而且，我买的矿渣没有原配硬盘托架，某鱼上也没找到，还不知道咋办

逍遥风

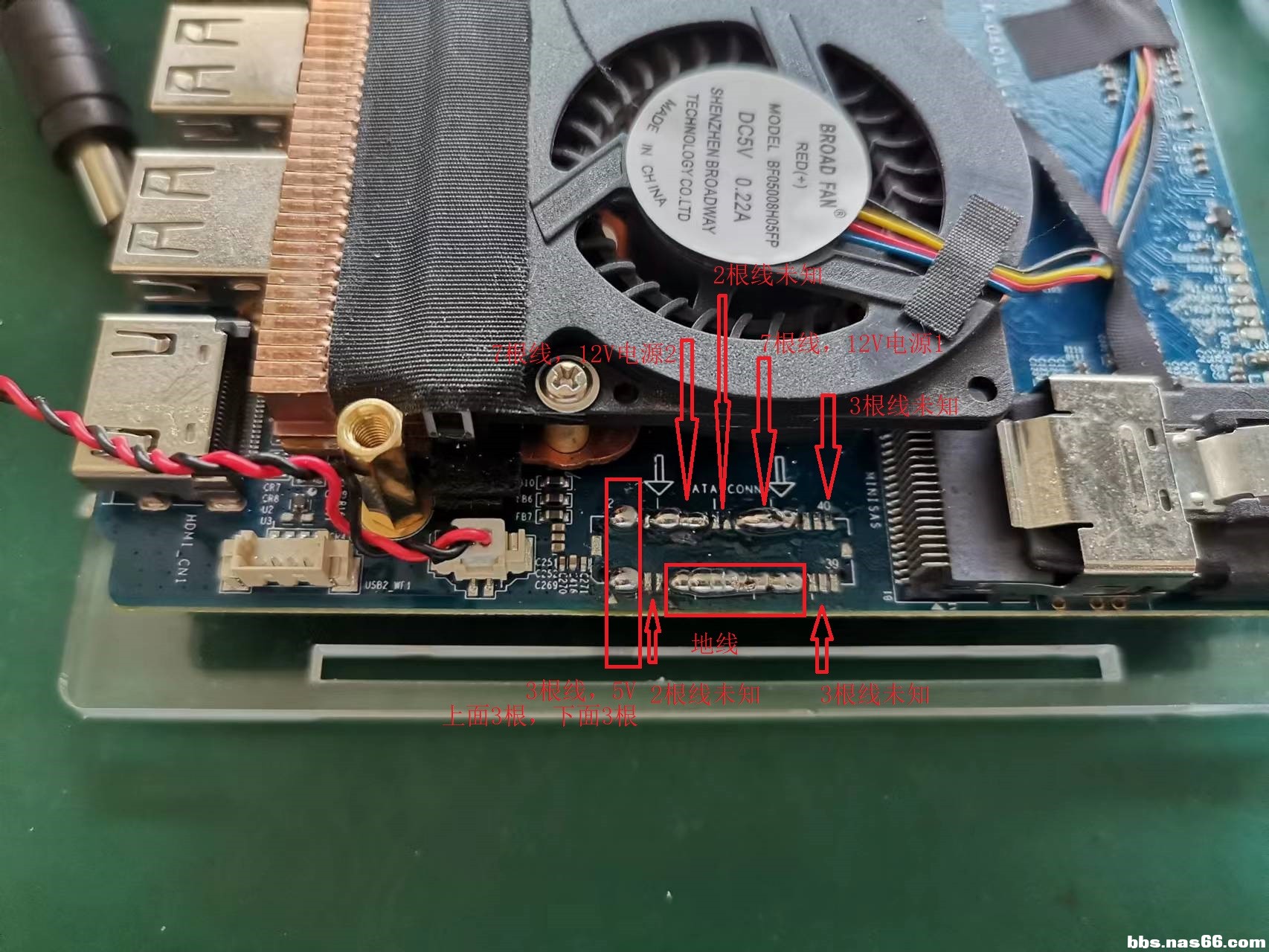

接口定义如图，5V是上下两排应该是一样的。12V有两路输出，为了扩流带多个硬盘。但是接线的时候，两路12V不要接在一起。其他的线具体我也不知道是干嘛用的，原背板还有WIFI模块，可能是通讯和指示灯等功能。黄线是12V，红线是5V，黑线是地线。

逍遥风

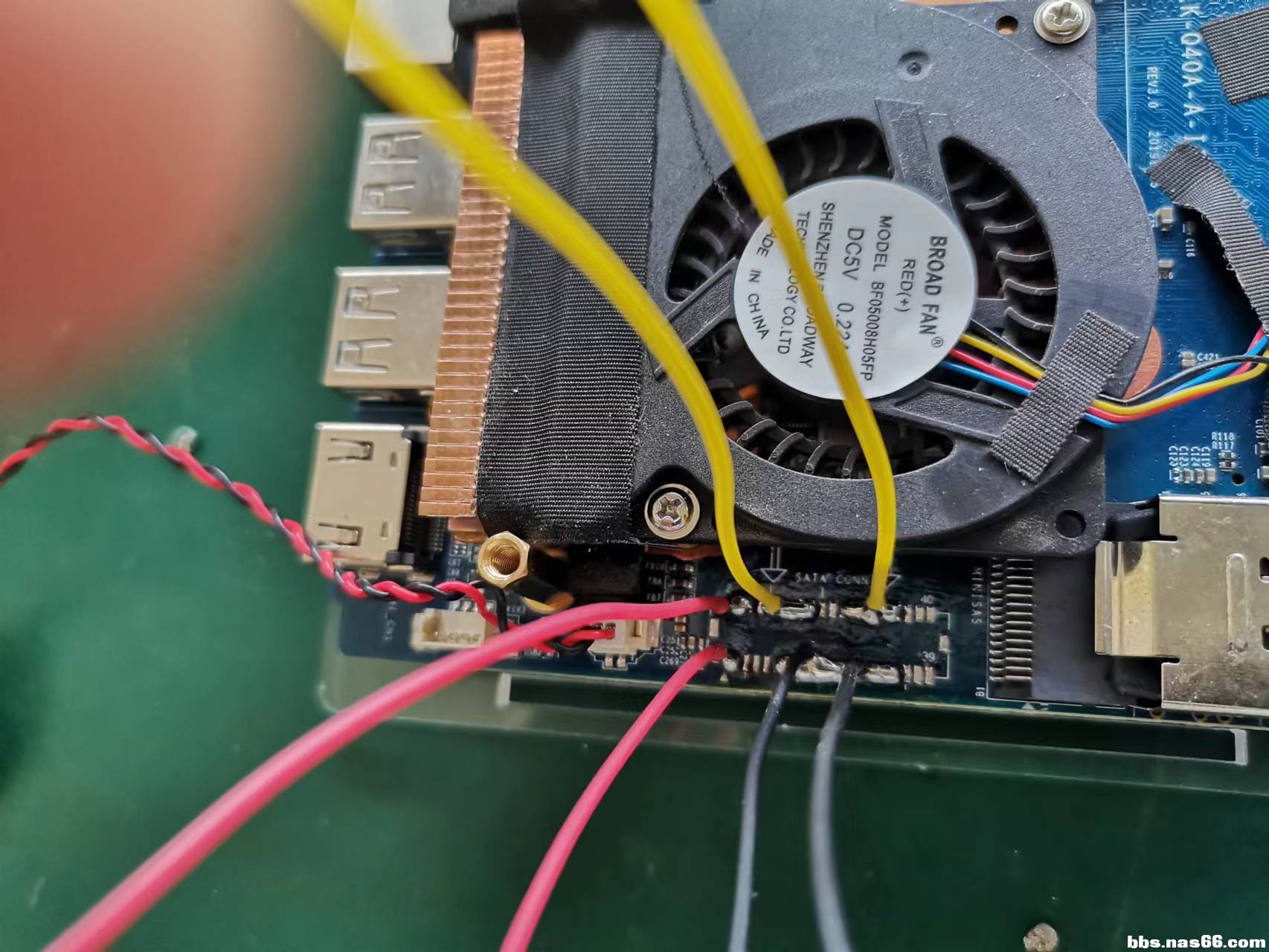

我拆了这个端子引出了电源线，用自带1拖4 的线。

逍遥风

昨天折腾1天，失败了。
总结如下：
现象是用2A适配器供电，从主板接供电线到硬盘背板，带1个硬盘。结果是Win10系统，开机接上硬盘关机或者接上硬盘无法开机，且进不了bios。主板指示灯有闪烁，风扇转一下停一下。万用表量12V电源到背板稳定的，5V电压有间歇输出，目测像是频繁复位。刷了群晖系统是不识别硬盘，接着硬盘不影响使用。
现在分析可能原因如下：
1、我时光机板是拿到手就大卸八块了，没有试过原背板和和主板是不是接硬盘正常，也就是无法排除我这块主板是不是良品。
2、我不确定那个1拖4的sata数据线是不是标准线，是不是需要白色供电线的端子线另外控制，因为我只是引出了供电线。
3、4125这款主板装星际魔盒改下安装支架是可以的，而且这个外壳我满意很好看，原配的timebook是要多难看有多难看。问题也有，1拖4的sata线太长太粗，且硬盘背板的插座需要弯头才不会与风扇干涉。我还没买到合适的线。
楼主如果有兴趣折腾，建议按如下思路：
1、先在原配的外壳、线缆、背板，整套不要变，刷个新系统确认看是不是认盘。
2、从硬盘背板焊接飞线，12V、5V、地线到星际魔盒的硬盘背板，再接上硬盘，看是不是正常使用。
3、如果正常使用，那么可以把线头剪了接上4Pin端子到硬盘背板。也可以买个配套的端子，和线接好。再从端子焊接引脚上面焊线，再接4pin的转接端子，这样的话不需要剪线。
4、焊接手法如果不熟练，不推荐拆除主板的端子。
以上1、2、3也是希望能排除下这根白色供电线除了供电是不是还有其他控制sata的功能。

逍遥风

我下周会验证2A电源是不是带不动这块板加1个4T硬盘，排除下电源问题。

逍遥风

外壳用1代的带sata线接口，2代的是板对板接线接口。
