猫盘plus连接ttl无反应

nishino

前言：买的二手的猫盘plus，原版系统。拿到以后连接网线，插电开机，led灯和网线灯都亮，在路由器后台可以读取到猫盘ip，但是打不开网页。
+ w8 o7 e3 D9 p  m- \- @( ~  W/ B
9 _' ]9 X, l- e7 \过程：网上买的usb转ttl工具，插上电脑，显示com口，连接猫盘，插电驱动自动断开，后续不再显示com端口。查资料确认是usb转ttl损坏。自此猫盘插电，连接网线，只有风扇转，led灯和网线灯都不亮。再次购买新的usb转ttl，连接电脑可以显示com端口，但是xshell和putty都无显示输出。
  W, Q/ n) h* v. @1 a$ d结果：怀疑是硬件损坏，但是无法测试。

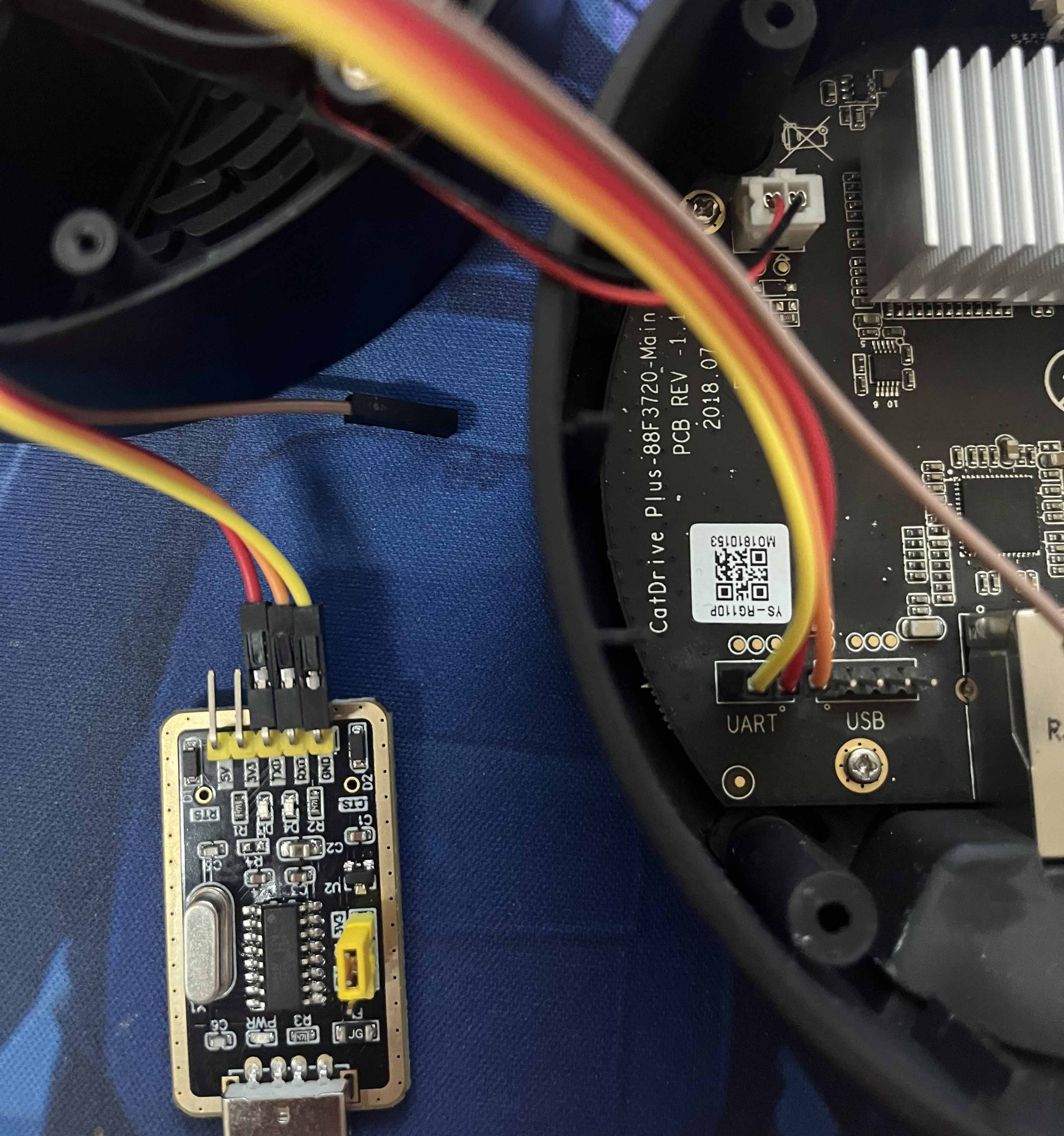

# m/ X# o1 i( v9 j0 w8 Q( J% F( v附usb转ttl连接图：
- c8 a, ]$ ^2 ]7 o% M; O

连接图

6 B. H+ S5 e  \/ s: R# T8 n) _" a还望多多指点。
- E: `8 I$ s/ H" r0 c4 o3 c$ Z8 o

ca972008

直接上编程器，写入群辉，然后再测试

ca972008

芯片可能是1.8V的，确认下

xyzallen

你的线确定接对了？
