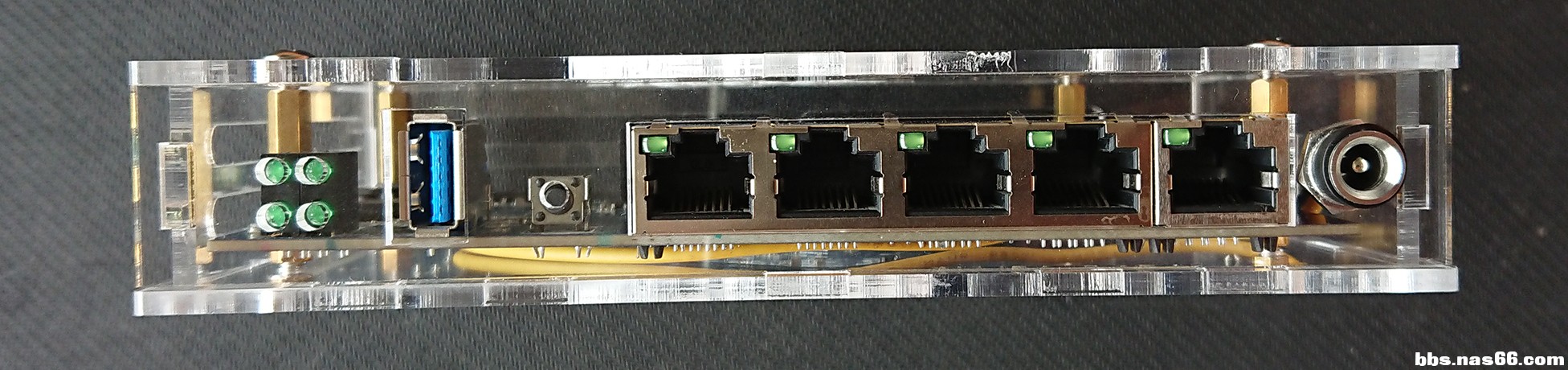

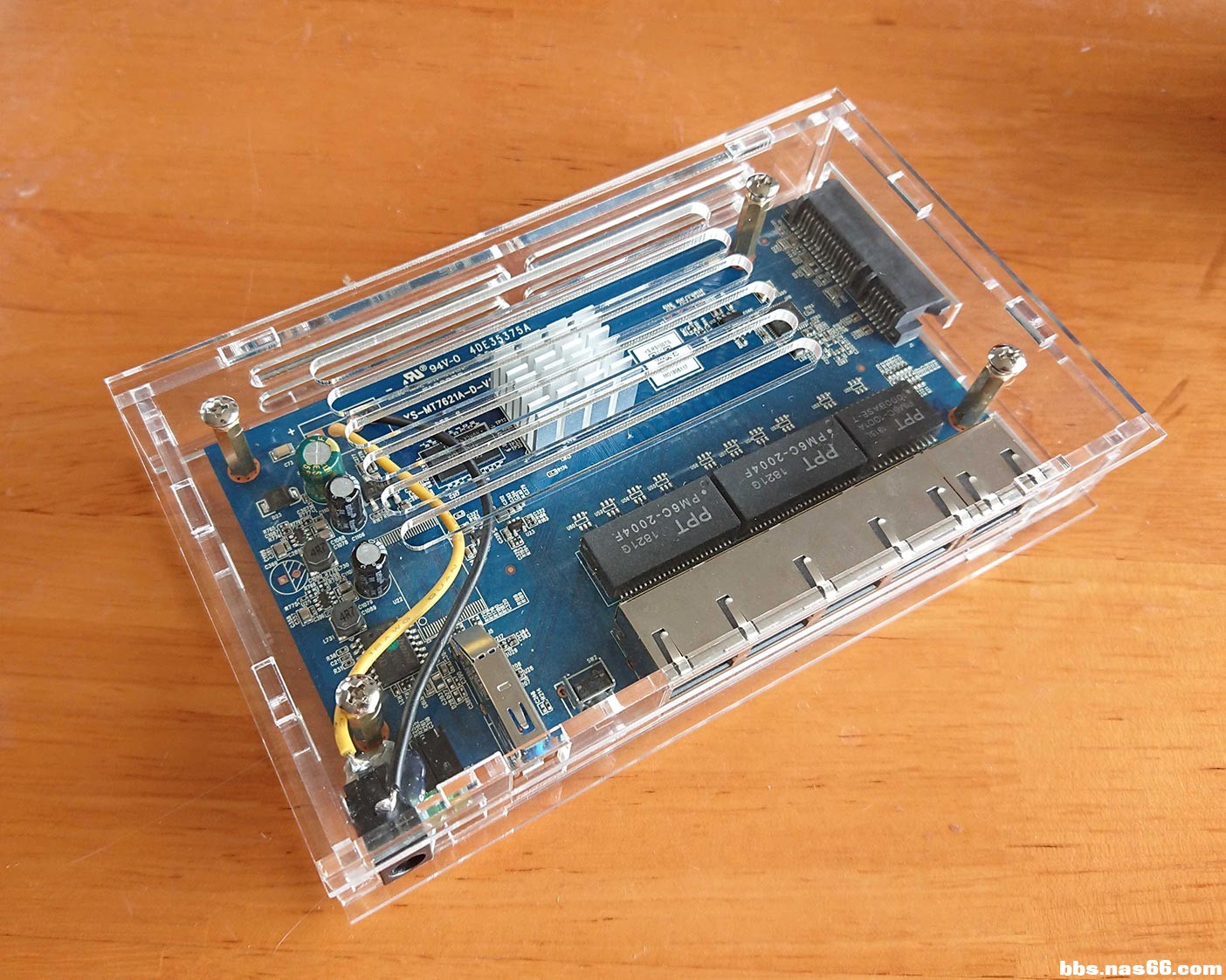

最初版9月初就出来了, 优化版图纸可谓姗姗来迟, 初衷是嫌原装盒子太大, 但网上还没相应的图纸, 就自己画了一份,它长这样:
基本上没有什么大问题, 优化了一下孔位就扔群共享了, 后来根据群友反馈暴露了这设计有个硬伤, 画的时候不知道有那种拧上去的DC座, 弄了个粘上去的设计
而我因为有个能用的壳子了, 自己也懒得再打版了(说到底还是穷), 也没收到什么有价值的反馈, 所以优化版的问题一直拖了下来了, 直到后来发现天气太热黏的的座开胶, 这下坐不住了, 最终以下版本诞生了, 它长这样:

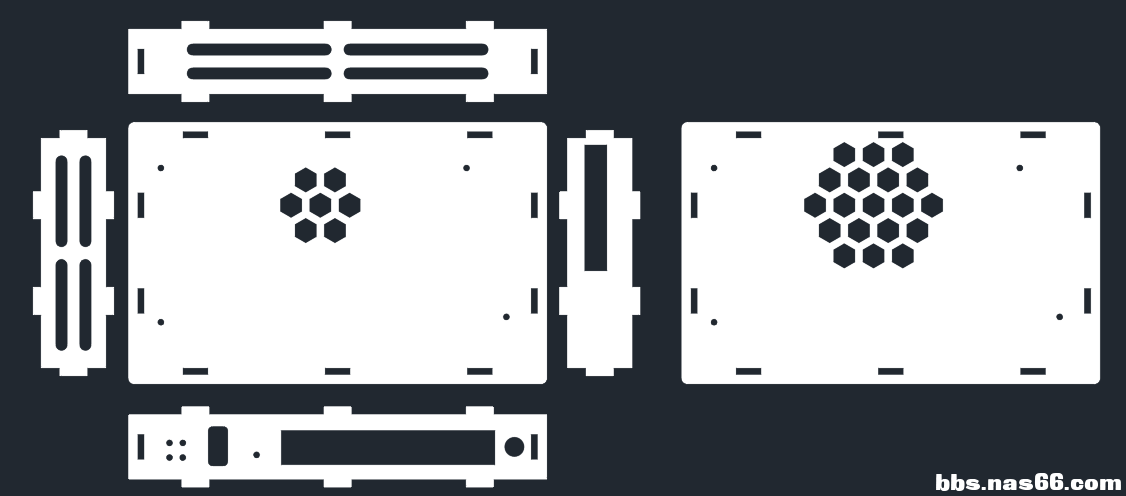

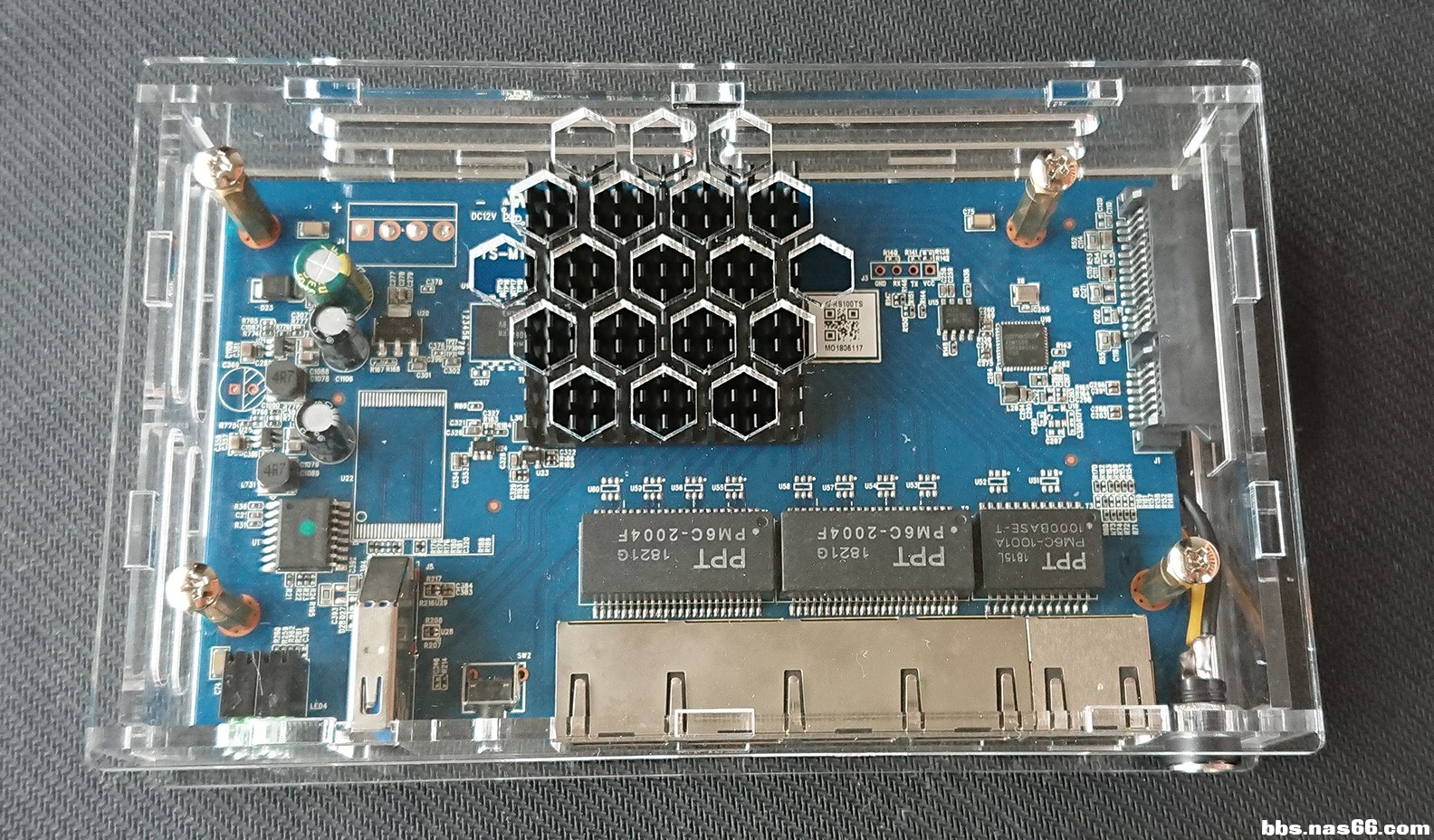

主要是优化了一下暴力的条形散热孔设计, 改良了LED孔和DC座设计, 用了正六边形阵列散热孔, 个人认为挺好看的了, 顺便还改了个散热(40mm*40mm的), 原散热是真的热, 摸着是真的烫手, 改了之后只是温手了, 也不确定是不是还没有投入使用的原因. 实物不歪的, 照片歪是因为手机广角畸变

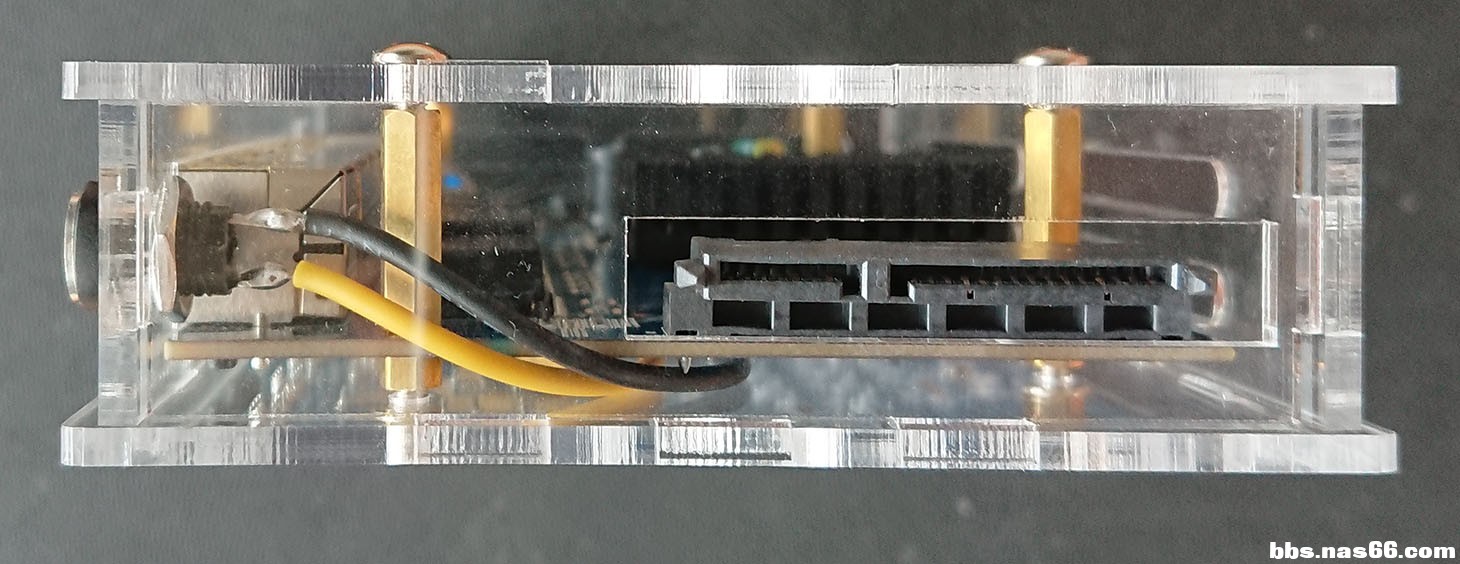

硬盘版是没有的了, 我不打算加大尺寸, 按目前的尺寸画了不理想, 弃了, 不如外置完事, 内置的另一个群友在画, 我的仍旧是保留了SATA接口处的开口
图纸下载地址:
https://www.lanzous.com/b0a2her9a
密码:dvy1
亚克力设计厚度是3毫米, 实测2.7毫米的也没问题, 建议PCB下面用M3*4单通单通铜螺柱, 上面用M3*18『双通铜螺柱』, 两头用M3*6螺丝拧回来固定, DC母座用的是DC-022B, 淘宝都有得买
当初我去找人加工的时候竟然有人给我报价一百多两百多, 吓得我怀疑人生, 最终问到家只需要十几块的, 这次是在论坛发贴, 我就不贴商家了, 有需要的在群里问, 应该会有热心群众提供信息的
以下是一些接线帮助

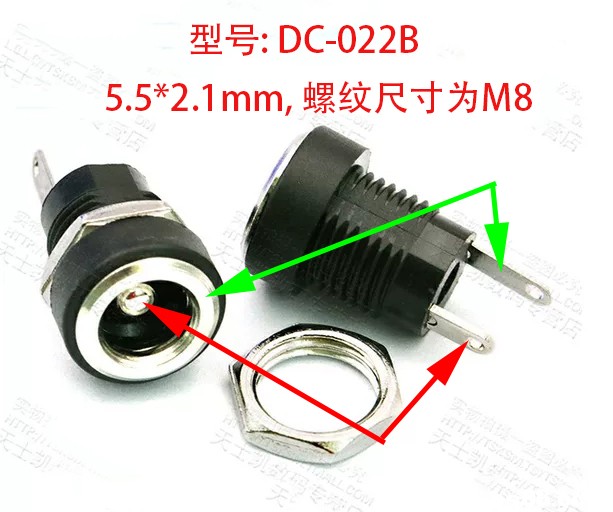

触点与焊点的对应关系

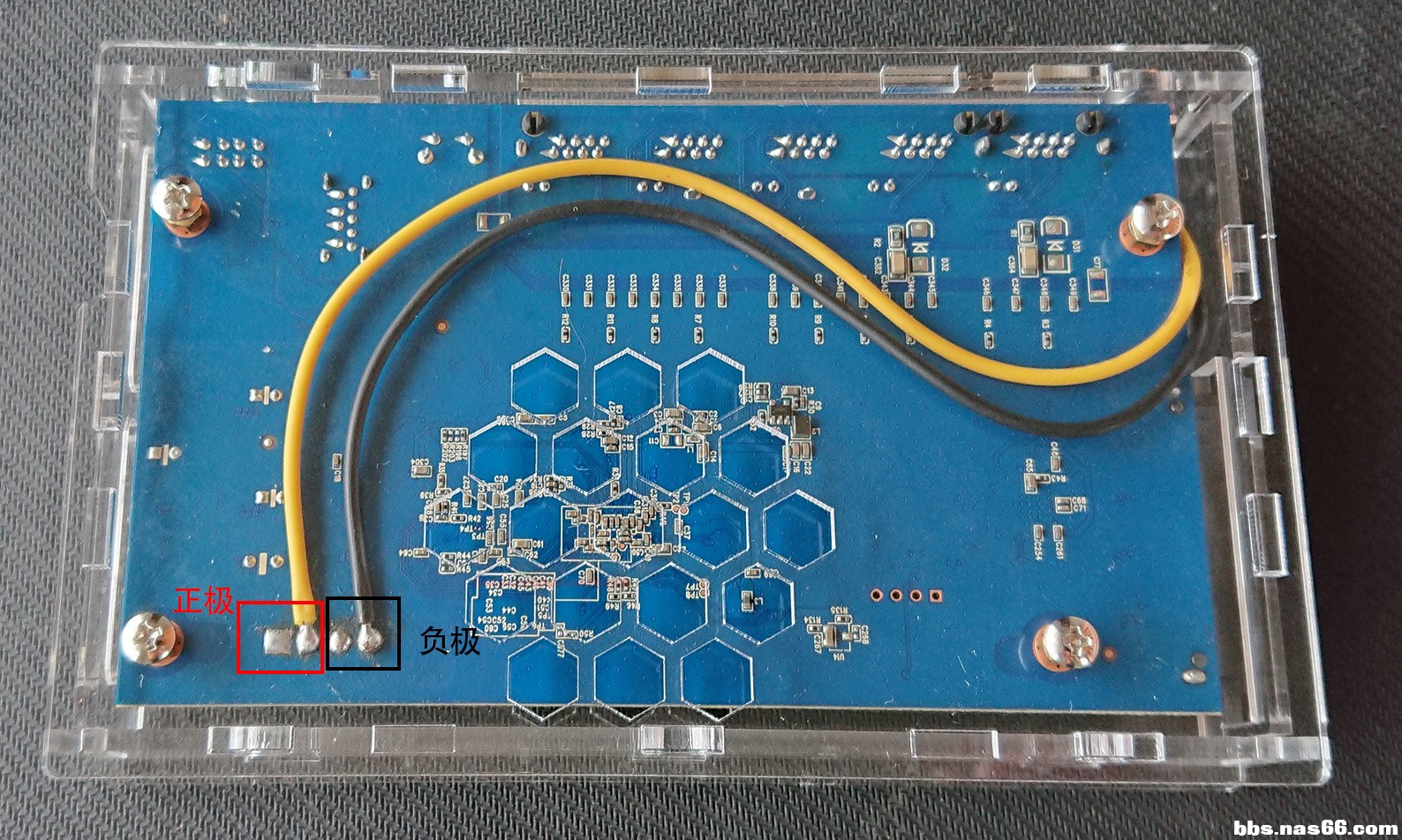

圈出来的是正负极, 用正负极的任意一个点都行

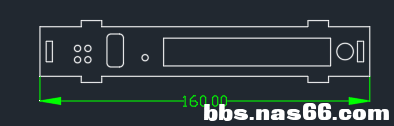

另外, 对于之前使用了我的图纸的群友, 我这提供了一个优化版的前面板图纸, 找机会(单独加工不划算)把它加工出来就能替换掉原来的前面板了, 现在发的版本和之前的版本尺寸略有差异, 不通用
补丁
下载地址:
https://www.lanzous.com/i6m30de
密码:gd16
|
