[教程] 猫盘刷openwrt做主路由(vlan“单线复用”)

 火.. [复制链接]

6

主题

15

回帖

470

积分

中级渣柚V1

积分
470
hahahou2008 发表于 2019-11-24 21:48:11 | 显示全部楼层 |阅读模式 IP:–上海–上海 联通
本帖最后由 hahahou2008 于 2019-12-2 10:46 编辑 , ]+ \5 y1 h: U7 L' f
* b# o! r- \' v3 F# o
非常简单,具体看图!简单描述一下网络结构:猫盘网口接光猫LAN3网口,中间不需要接额外的交换机。其他设备,或者ap,都接到光猫其他网口下面就行,光猫就相当于起到vlan交换机的作用。
# d! {% L- {6 ], l) E4 G" F原理:光猫LAN3网口绑定VLAN到3,光猫wan口也绑定VLAN3。
. s* \) U. S9 _' `9 x* p
+ f& y" V0 r. k+ y3 b0 {
. Q3 B8 p$ J7 x+ t8 ~1 s# @4 K5 Y, X7 x3 f0 K

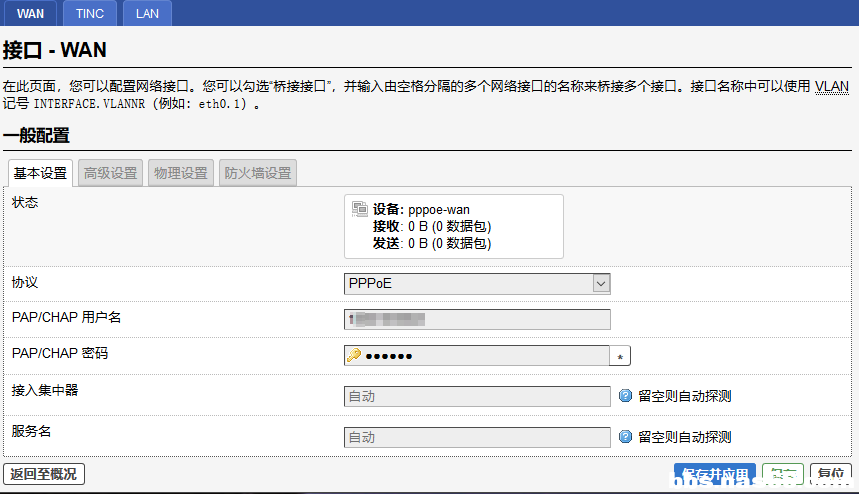

Wan 口配置3 l0 D( S6 d, ^- j, B/ Z
# m% r4 y( g! m. n7 X' C% c( s
6 M1 E+ ]1 X5 h+ l% Q! F
Image 028.png   G8 i; p. T. Y7 Q2 H: M0 x
0 S, |% c' h+ ?* a& w
猫盘wan口设置vlan
! o& O: O" m1 X1 l5 w* z- |) ?
游客,如果您要查看本帖隐藏内容请回复

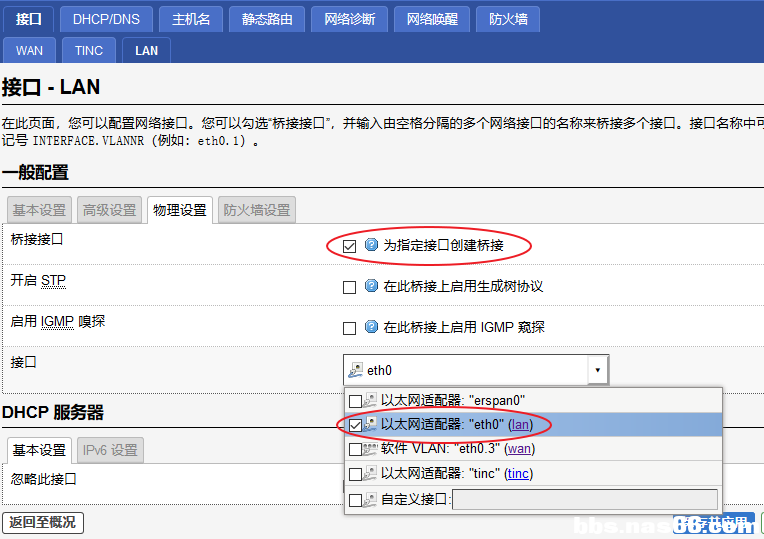

% r  s7 I3 R" M5 t5 |0 o; k, ^& y& O0 cLan口配置% |' X, t9 G9 R" ~7 d+ h

3 X* @% `8 Z$ D3 f6 M# M6 P! l$ l( `0 q9 x( {! a2 I

5 ^% v! t5 C  e& N' l$ u, }  R( N! m9 C2 D2 J, t
Image 030.png
4 t$ P! R$ g( v2 p

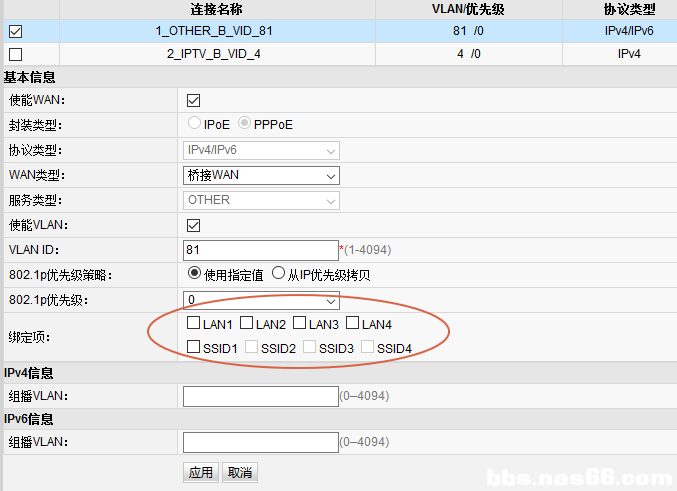

) N. q" t- I6 G! t光猫配置:! m* ?9 K- v, v/ Q; k. I, d3 V. v- F) g

6 R0 Z2 V/ i* h2 Y; a Image 031.png
; z. N+ A& K5 C1 {( K& k0 y- D- _" n$ G  {
! N  }4 U4 P- h( D

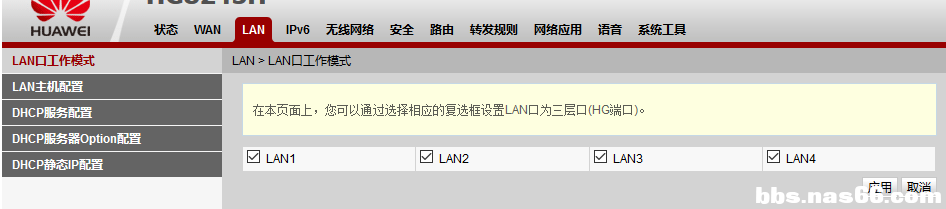

2 m& U# o/ T& z: `' W: ^- L# a Image 033.png 4 G7 U. D$ p/ V# T

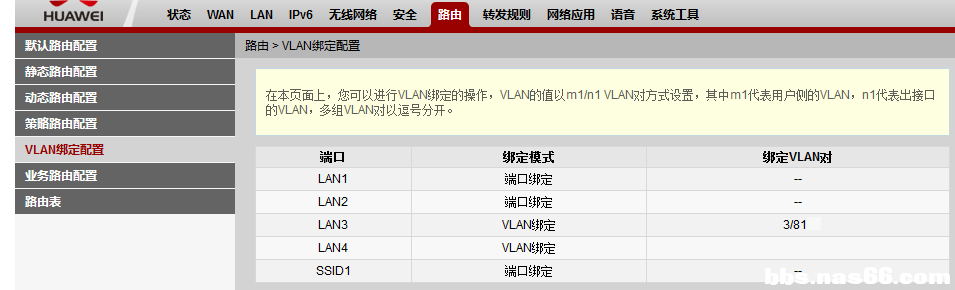

! e4 `9 h1 l# _9 A光猫接猫盘网口绑定vlan
- [4 N) R, I7 S, k; W( Y) s$ i  n+ Z$ t$ E
Image 034.png ( Z! H6 Y8 I% g! a" y* a

3 j1 |: c! {+ c5 \# m. W9 G( M! ]
# u) y* s1 q4 }+ Y+ H# M' A- ~8 |4 F. T1 ?

' W9 J5 b9 J8 R/ B
: O! o3 L- c  l+ Y& M( Q
) s" r3 n) t$ O& r4 J# N% E% t

评分

参与人数 1渣金 +5 经验值 +2 收起 理由
zystbbs + 5 + 2 放开那只猫,它只有一个盘。

查看全部评分

33

主题

327

回帖

1358

积分

中级渣柚V3

积分
1358
四川大海 发表于 2019-11-24 22:09:49 | 显示全部楼层 IP:–四川–遂宁 移动
学习一下,感谢分享

1

主题

77

回帖

321

积分

中级渣柚V1

积分
321
hkwpc 发表于 2019-11-24 22:25:20 | 显示全部楼层 IP:–湖北–宜昌 联通
路过,支持楼主

4

主题

242

回帖

428

积分

中级渣柚V1

积分
428
herole 发表于 2019-11-24 22:44:36 | 显示全部楼层 IP:–吉林–长春 联通
效果如何?还用硬盘么?

0

主题

31

回帖

173

积分

初级渣柚V2

积分
173
jnsyzx1308 发表于 2019-11-24 22:54:08 | 显示全部楼层 IP:–山东–济南 移动
这个是只做路由用还是可以双系统

5

主题

79

回帖

424

积分

中级渣柚V1

积分
424
tymfl 发表于 2019-11-24 23:43:12 | 显示全部楼层 IP:–江西–南昌 电信
感谢分享,学习了

4

主题

259

回帖

657

积分

版主

积分
657
TwoOne 发表于 2019-11-25 07:18:44 | 显示全部楼层 IP:–北京–北京 鹏博士BGP
学习一下,谢谢分享

4

主题

259

回帖

657

积分

版主

积分
657
TwoOne 发表于 2019-11-25 07:21:38 | 显示全部楼层 IP:–北京–北京 鹏博士BGP
刷固件有教程吗?

2

主题

74

回帖

287

积分

中级渣柚V1

积分
287
gofans 发表于 2019-11-25 08:22:45 | 显示全部楼层 IP:–广东–佛山 移动
  有没有必要呢???
