猫盘5V插错成12V后这个管子容易烧。

yunbiao · 发表于 2021-3-18 22:11:06

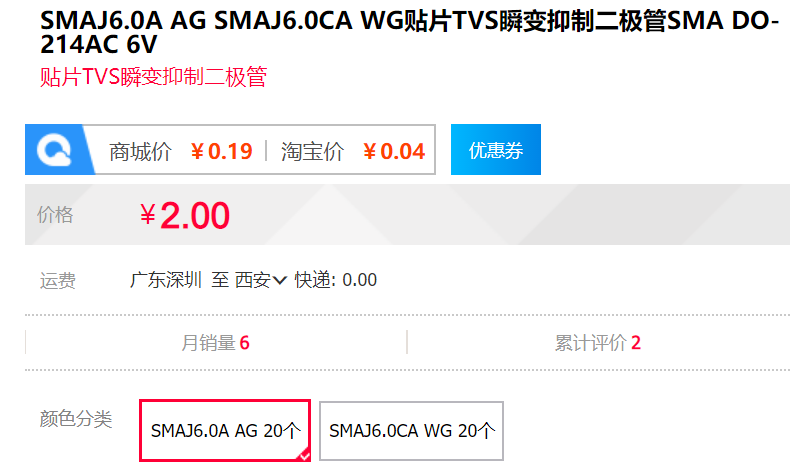

特地来感谢。误接多电压充电器导致主板冒烟，多亏看到此贴。TB花了2块钱买了20个TVS瞬变抑制二极管，研究了半天发现这个东西有“单向”和“双向”，看到主板上面烧坏掉的元器件丝印AG，推断是单向的，忐忑的买回来，换上，一次性成功！

lll54123 · 发表于 2021-3-19 00:43:10

谢谢分享学习了

志在必得 · 发表于 2021-3-19 08:58:31

学习了！

QQ66566 · 发表于 2021-3-20 10:24:53

yunbiao 发表于 2021-3-18 22:11
C; Z( Q% y; A3 _. V9 I- E E& b特地来感谢。误接多电压充电器导致主板冒烟，多亏看到此贴。TB花了2块钱买了20个TVS瞬变抑制二极管，研究了 ...

确实如此，TVS有单向和双向之分。管子上有竖线的一边是负极，接电源！！！我能否把你的图片加到我的帖子里呢？让更多的人看到。

yunbiao · 发表于 2021-3-21 20:35:11

QQ66566 发表于 2021-3-20 10:24
+ f0 J5 d- M( w" b7 w# B9 h; O确实如此，TVS有单向和双向之分。管子上有竖线的一边是负极，接电源！！！我能否把你的图片加到我的帖子里 ...

当然可以啦，帮助更多的人么

yunbiao · 发表于 2021-3-21 20:35:41

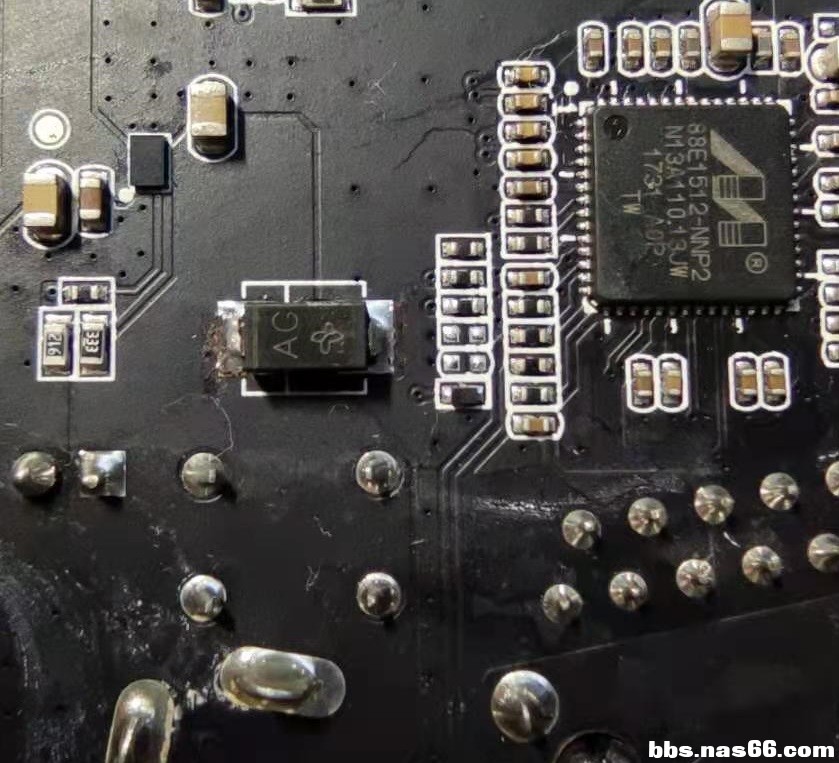

我是这样焊接的，顺便发上来

lr2000 · 发表于 2022-2-4 23:18:56

感谢分享。。。

oliveseason · 发表于 2022-3-8 09:51:23

谢谢分享学习了

cnhbtm · 发表于 2023-1-10 21:56:37

学习一下
